2012 Peugeot Partner Tepee Manual del propietario (in Spanish)

159
AYUDA RÁPID
A
7


Remolcar su vehículo



Sin elevación (con las cuatro
ruedas sobre el suelo)
Siempre debe utilizar una barra de
remolcado.

REMOLCADO

La anilla de remolcado se encuentra
en la caja de herramientas, situada
debajo del asiento derecho.

Por la parte delantera



- Suelte la tapa, presionando en la
parte inferior de la misma.

- Enrosque al máximo la anilla
amovible de remolcado.



Por la parte trasera



- Suelte la tapa sirviéndose de una
moneda o de la parte plana de la
anilla de remolcado.

- Enrosque al máximo la anilla
amovible de remolcado.

Al remolcar con el motor parado,
no hay asistencia de frenada ni de
dirección.


Con elevación (solo 2 ruedas
sobre el suelo)
Es preferible levantar el vehículo
mediante un útil de elevación
profesional.


Vehículos con caja de
velocidades mecánica
(versión diesel)
En los vehículos equipados con
caja de velocidades mecánica, es
necesario que la palanca de cambios
esté en punto muerto. No respetar
esta particularidad puede conllevar
el deterioro de los órganos de la
transmisión, del sistema de frenos y la
ausencia de asistencia a la frenada al
arrancar el motor.
162.25 162.25
162.25 162.25 162.25
162.25 162.25
438.1

160
438.1

161
AYUDA RÁPID
A

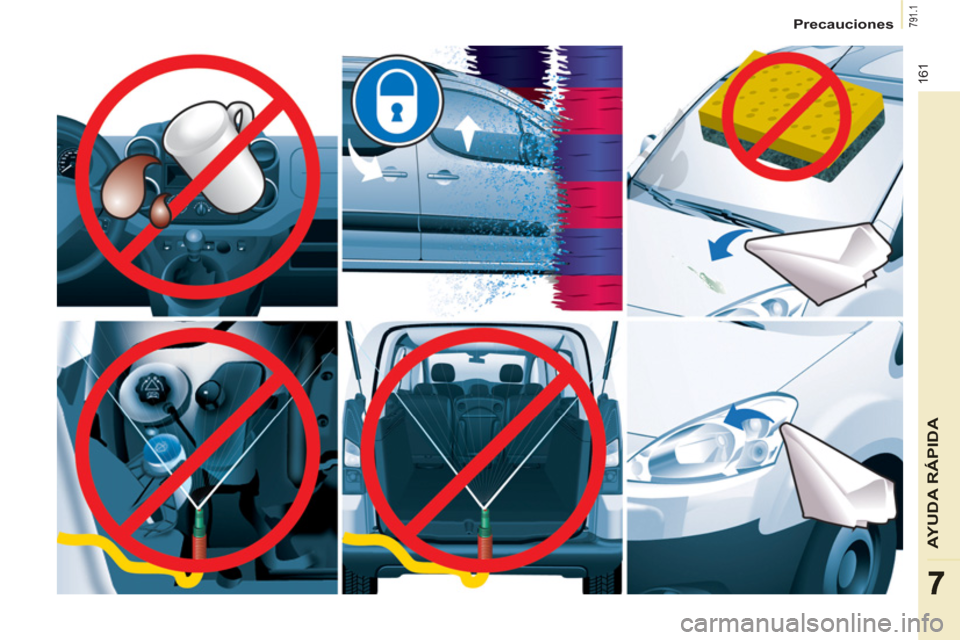

Precauciones

77
791.1

162

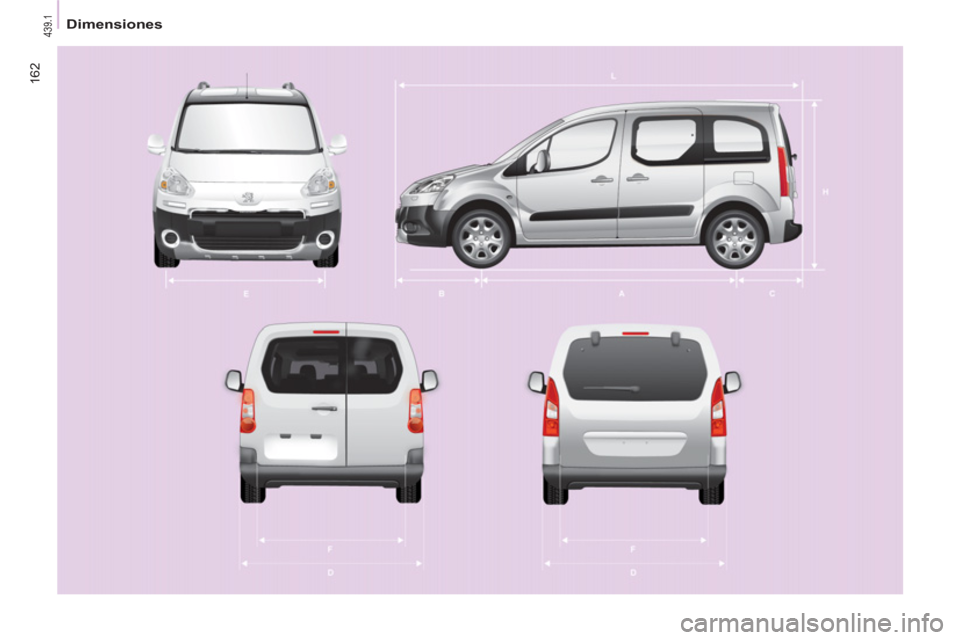

Dimensiones
439.1

16
3


Dimensiones

CARACTERÍSTICAS TÉCNICA
S
8

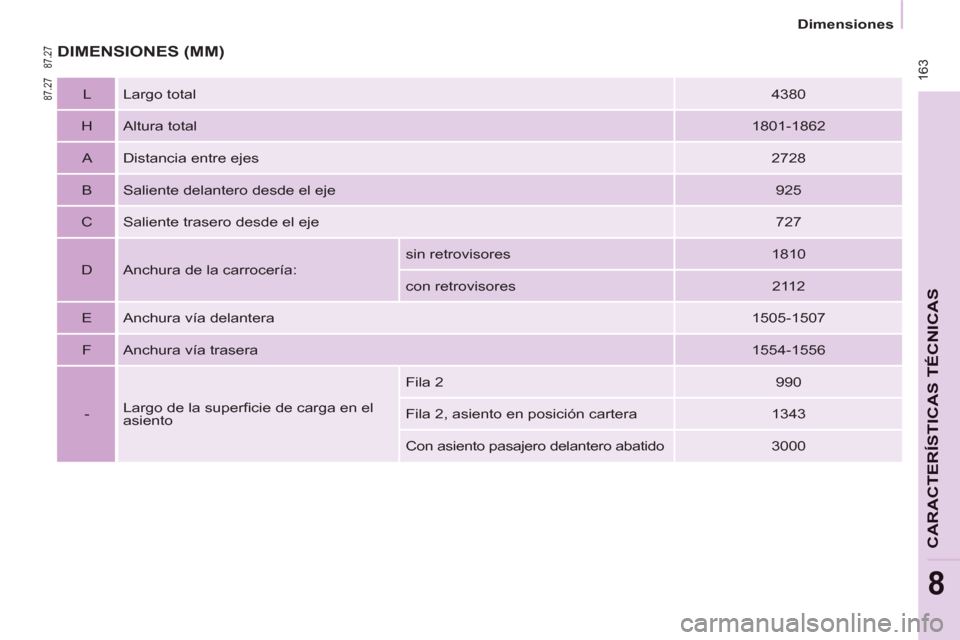

DIMENSIONES (MM)


L Largo total

4380

H Altura total

1801-1862

A Distancia entre ejes

2728

B Saliente delantero desde el eje
925

C Saliente trasero desde el eje
727

D Anchura de la carrocería: sin retrovisores
1810
con retrovisores
2112

E Anchura vía delantera
1505-1507

F Anchura vía trasera
1554-1556

- Largo de la superfi cie de carga en el
asiento Fila 2
990
Fila 2, asiento en posición cartera
1343
Con asiento pasajero delantero abatido
3000
87.27 87.27

164


Dimensiones

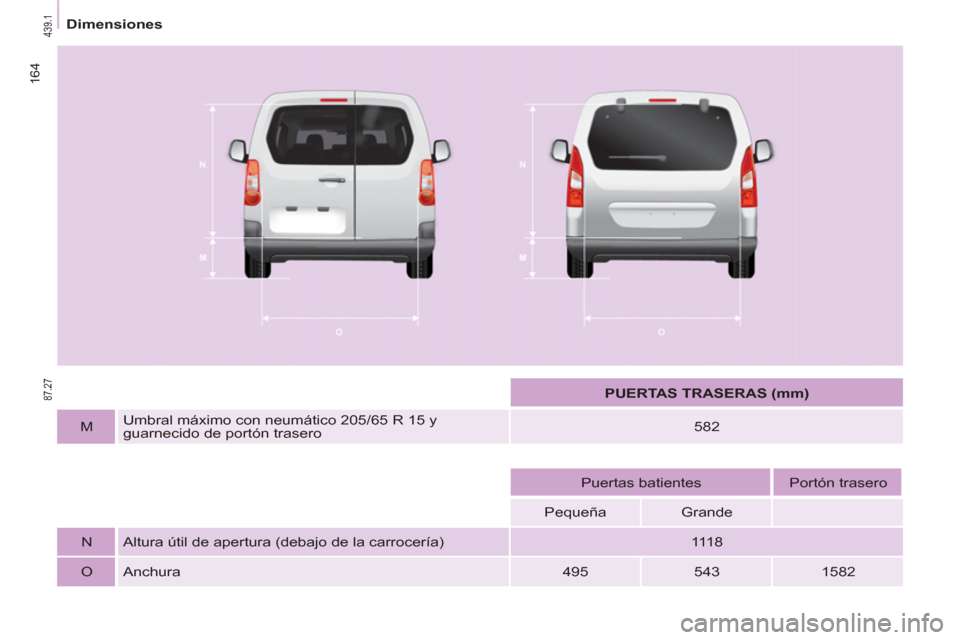

PUERTAS TRASERAS (mm)



M
Umbral máximo con neumático 205/65 R 15 y
guarnecido de portón trasero
582






Puertas batientes
Portón trasero

Pequeña
Grande




N Altura útil de apertura (debajo de la carrocería)
111 8

O Anchura
495
543
1582
87.27439.1

165


Dimensiones

CARACTERÍSTICAS TÉCNICA
S
8






PUERTAS LATERALES
CORREDERAS
(mm.)



P Altura útil
1009

Q Anchura útil
640

- Altura debajo del portón trasero levantado
1892 87.27

166

Masas

MASAS Y CARGAS REMOLCABLES (KG)


Información general

Para más información, consulte el
permiso de circulación del vehículo.
En cada país, es imperativo respetar
las cargas remolcables admitidas
por la legislación local. Para conocer
las posibilidades de remolcado del
vehículo y la masa máxima autorizada
del conjunto, consulte con la Red
PEUGEOT. La masa de un remolque con frenos
con compensación de carga se puede
aumentar en el límite de la MMA del
conjunto, en la misma medida en
que se reduzca la masa del vehículo
tractor. Atención, el remolcado con un
vehículo tractor poco cargado puede
reducir la adherencia a la vía.
Arrastrando un remolque, está
prohibido superar la velocidad
de 80 km/h (respete la legislación
vigente en cada país). Una temperatura exterior elevada
podría provocar una disminución de la
capacidad del vehículo para proteger
el motor; cuando la temperatura
exterior sea superior a 37 °C, limite la
masa remolcada.
La masa en orden de marcha (MOM)
es igual a la masa en vacío +
conductor (75 kg) + depósito lleno al
90%.
Los valores de MMA del conjunto y
de cargas remolcables indicados son
válidos para una altitud máxima
de 1 000 metros; la carga remolcable
mencionada reducirse en un 10% por
cada 1 000 metros suplementarios.
310.9 110.46 110.46
