2012 Peugeot Partner Tepee Manual del propietario (in Spanish)

151
AYUDA RÁPID
A
7
Cambiar una lámpara


4.
Faros antiniebla

Tipo C
, H1 - 55W



- Retire las tres grapas y el tornillo de
fi jación del guardabarros, situados
debajo del paragolpes.

- Levante el guardabarros hacia arriba.

- Desmonte el antiniebla retirando el
tornillo a través del orifi cio previsto
para ello en el paragolpes, sirviéndose
de un destornillador Torx
© 30.

- Aparte el antiniebla pinzando el clip
para soltarlo.

- Retire el antiniebla desde el exterior.

- Gire un 1/4 de vuelta la tapa amarilla
para abrirla.

- Aparte las grapas que fi jan el soporte
de la lámpara para soltarla.

- Retire la lámpara tirando del eje.

- Introduzca la lámpara nueva, apriete
las grapas alrededor del soporte de la
lámpara y realice las operaciones en
el sentido inverso para volver a poner
el óptico y el paragolpes.



REPETIDOR LATERAL


Tipo A
, WY-5W (ámbar)


- Empuje el repetidor hacia detrás y
quítelo tirando hacia delante.

- Consulte en la Red PEUGEOT
para adquirir un nuevo repetidor,
ya que es una pieza que
completamente moldeada.

- Para volver a montarlo, meta
el repetidor hacia atrás y luego
traígalo hacia delante.


LUCES DE TECHO


Tipo A
, 12V5W - 5W


- Suelte el plástico transparente con
un destornillador en las ranuras de
cada lado de la luz de techo.

- Tire de la lámpara y sustitúyala.

- Fije el plástico transparente en su
emplazamiento y asegúrese de que
quede bloqueado.

Parte delantera/Parte trasera

56.30
56.30

152
Cambiar una lámpara


LUCES TRASERAS




- Encuentre la lámpara defectuosa y
después abra las puertas traseras
180º.
Capítulo 2, parte "Accesos".

- Retire los dos tornillos de fi jación
con la ayuda del destornillador, que
se encuentra en la caja del utillaje
situada debajo del asiento derecho.

- Desde el exterior, tire del bloque
óptico.

- Sujetando el piloto, desconecte el
conector eléctrico.

En el montaje, procure colocar
correctamente las lengüetas y el
cable de alimentación para no
dejarlo enganchado.
Después de cambiar la lámpara del
intermitente trasero, el tiempo de
reinicialización es superior a 2 minutos.

- Separe las 4 lengüetas y extraiga
el portalámparas.

- Quite la lámpara defectuosa
pulsando ligeramente encima y
girando en sentido contrario a las
agujas del reloj.

- Sustituya la lámpara.


Al quitar el bloque óptico:


- Con portón trasero, tire del bloque
hacia el centro del vehículo.

- Con puertas batientes, tire del
bloque hacia usted.
Para más información sobre las
lámparas, remítase a los "Tipos de
lámparas".


1.
Luces de freno/luces de posición



Tipo B
, P21/5W - 21/5W

2.
Indicadores de dirección

Tipo B
, PY21W - 21W (ámbar)

3.
Luces de marcha atrás

Tipo B
, P21W - 21W

4.
Luces antiniebla

Tipo B
, P21W - 21W

Lavado a alta presión
Utilizando este tipo de lavado en
manchas persistentes, no insista
en los faros, ni en las luces ni
en su contorno para evitar que se
deteriore su barniz y su junta de
estanqueidad.

435.1 57.40
57.40 57.40
57.40

153
AYUDA RÁPID
A
7
Cambiar una lámpara


LUCES DE MATRÍCULA




- Desenrosque las dos tuercas.

- Empuje las varillas.

- En caso necesario, desconecte el
conector para retirar el piloto.

- Sustituya la lámpara.


Con portón trasero


- Separe el plástico transparente con
un destornillador.

- Sustituya la lámpara.

- Vuelva a poner el plástico
transparente y presiónelo.


TERCER PILOTO DE STOP


Tipo A, W 16 W - 16 W

Con puertas batientes


- Suelte el guarnecido interior.

- Desconecte el conector separando
su lengüeta.

- Gire el portalámpara un cuarto de
vuelta en el sentido contrario a las
agujas del reloj.

- Sustituya la lámpara.

- Vuelva a poner el portalámpara y
vuelva a conectar el conector.

- Vuelva a poner el guarnecido.



Tipo A
, W5W - 5W 204.21
204.2157.40
57.4057.40

154


Cambiar un fusible


CAMBIO DE UN FUSIBLE

Las cajas de los fusibles están
situadas:


- en la parte inferior del salpicadero,
en el lado izquierdo (detrás de la
tapa);

- en el compartimento motor
(cerca de la batería).
Las denominaciones indicadas
hacen referencia solo a los fusibles
que puede cambiar el usuario
utilizando la pinza situada detrás del
guardaobjetos del salpicadero, en el
lado derecho. Para realizar cualquier
otra intervención, diríjase a la red
PEUGEOT o a un taller cualifi cado.


Desmontaje y montaje de un
fusible

Sustituya siempre un fusible
defectuoso por otro del mismo
calibre.

A la atención de los profesionales:
para acceder a la información
completa relativa a los fusibles y
relés, consulte la esquemática de los
"Métodos" en la red.
PEUGEOT declina cualquier
responsabilidad relacionada con los
gastos ocasionados por la reparación
de su vehículo o con los fallos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares no
suministrados ni recomendados por la
red PEUGEOT y no instalados según
sus prescripciones, en particular,
cuando el consumo del conjunto de los
aparatos suplementarios conectados
supera los 10 miliamperios.
Antes de sustituir un fusible, es
necesario conocer la causa del
incidente y solucionarlo.


●
Utilice las pinzas.
436.1 55.62
55.62

155
AYUDA RÁPID
A
7


Cambiar un fusible

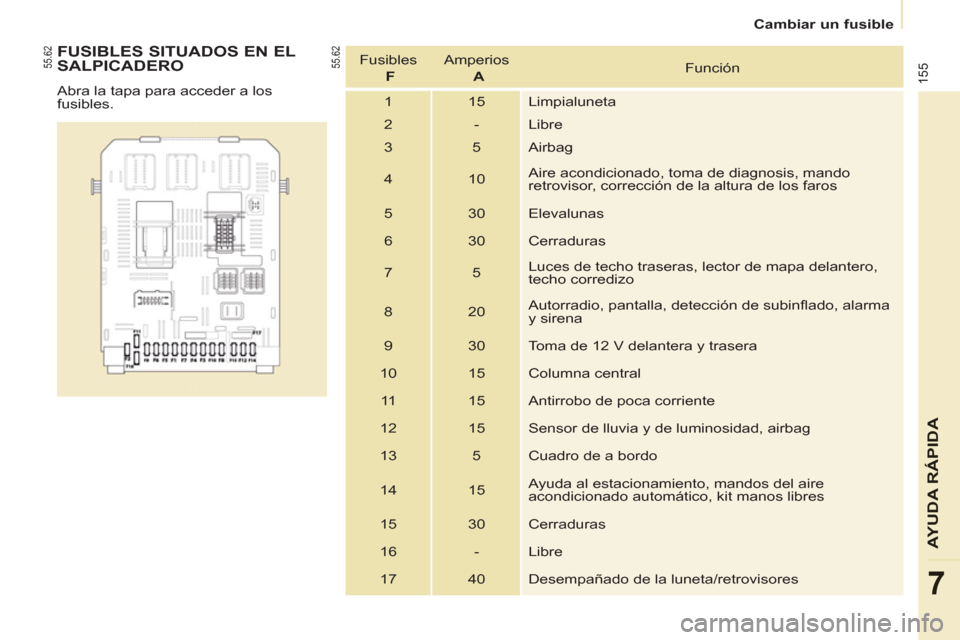

FUSIBLES SITUADOS EN EL
SALPICADERO
Abra la tapa para acceder a los
fusibles. Fusibles
F
Amperios
A
Función
1 15 Limpialuneta
2 - Libre
3 5 Airbag
4 10 Aire acondicionado, toma de diagnosis, mando
retrovisor, corrección de la altura de los faros
5 30 Elevalunas
6 30 Cerraduras
7 5 Luces de techo traseras, lector de mapa delantero,
techo corredizo
8 20 Autorradio, pantalla, detección de subinfl ado, alarma
y sirena
9 30 Toma de 12 V delantera y trasera
10 15 Columna central
11 15 Antirrobo de poca corriente
12 15 Sensor de lluvia y de luminosidad, airbag
13 5 Cuadro de a bordo
14 15 Ayuda al estacionamiento, mandos del aire
acondicionado automático, kit manos libres
15 30 Cerraduras
16 - Libre
17 40 Desempañado de la luneta/retrovisores
55.62
55.62

156


Cambiar un fusible

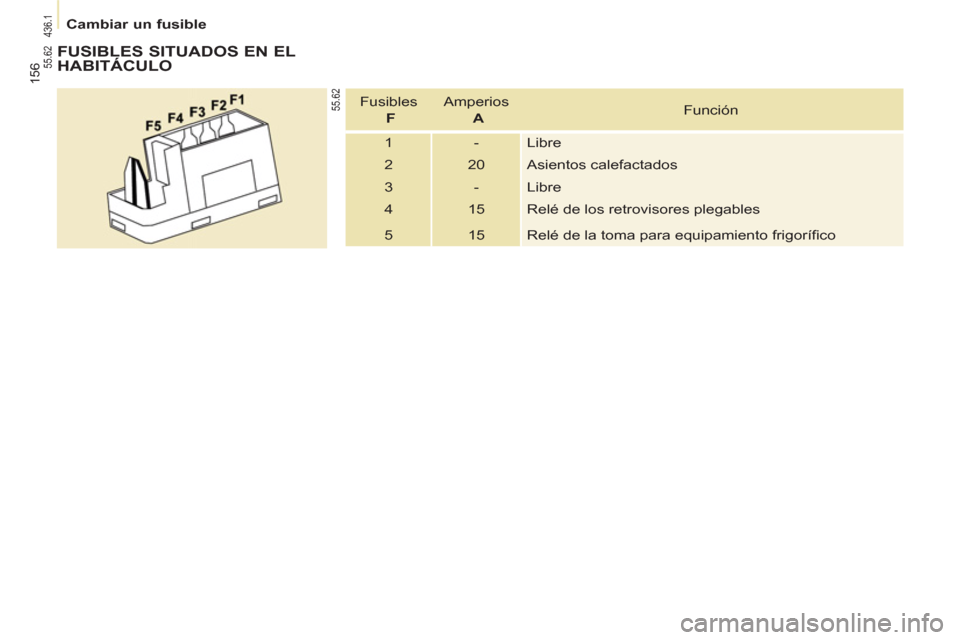

FUSIBLES SITUADOS EN EL
HABITÁCULO
Fusibles
F
Amperios
A
Función
1 - Libre
2 20 Asientos calefactados
3 - Libre
4 15 Relé de los retrovisores plegables
5 15 Relé de la toma para equipamiento frigorífi co
436.1 55.62
55.62

157
AYUDA RÁPID
A
7


Cambiar un fusible



FUSIBLES SITUADOS EN EL
COMPARTIMENTO MOTOR
Después de abrir el capó, suelte y
desplace la caja correspondiente para
acceder a los fusibles. Fusibles
F
Amperios
A
Función
1 20 Control motor
2 15 Claxon
3 10 Bomba lavaparabrisas y lavaluneta
4 20 Bomba lavafaros
5 15 Órganos del motor
6 10 Sensor de ángulo del volante, ESP
7 10 Contactor de freno, contactor de embrague
8 25 Arranque
9 10 Motor de corrección de altura de los faros, caja
gestión de parque
10 30 Órganos del motor
11 40 Libre
12 30 Limpiaparabrisas
13 40 Caja de servicio inteligente
14 30 Bomba
15 10 Luces de carretera derecha
16 10 Luces de carretera izquierda
17 15 Luces de cruce derecha
18 15 Luces de cruce izquierda
55.62
55.62

158

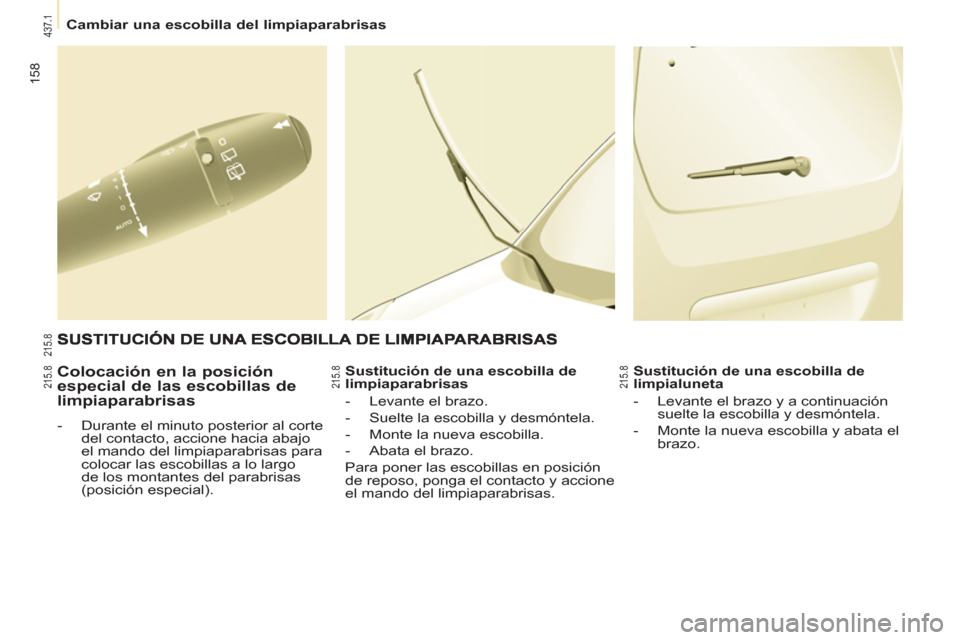

Colocación en la posición
especial de las escobillas de
limpiaparabrisas


- Durante el minuto posterior al corte
del contacto, accione hacia abajo
el mando del limpiaparabrisas para
colocar las escobillas a lo largo
de los montantes del parabrisas
(posición especial).
Sustitución de una escobilla de
limpiaparabrisas


- Levante el brazo.

- Suelte la escobilla y desmóntela.

- Monte la nueva escobilla.

- Abata el brazo.
Para poner las escobillas en posición
de reposo, ponga el contacto y accione
el mando del limpiaparabrisas.
Sustitución de una escobilla de
limpialuneta


- Levante el brazo y a continuación
suelte la escobilla y desmóntela.

- Monte la nueva escobilla y abata el
brazo.





Cambiar una escobilla del limpiaparabrisas
437.1 215.8
215.8
215.8215.8
