2012 Peugeot Partner Tepee Kezelési útmutató (in Hungarian)

159
GYORS SEGÍTSÉ
G
7


A gépjármű vontatása



Felemelés nélkül
(négy kerékkel a talajon)
Mindig vonórudat kell használni.

A GÉPJÁRMŰ VONTATÁSA

A vonószem a jobb oldali ülés alatt
elhelyezett szerszámtáskában
található.

Elölről



- az alsó részén megnyomva
pattintsa ki a fedelet,

- csavarozza be ütközésig a
leszerelhető vonószemet.



Hátulról



- pattintsa ki a fedelet egy
pénzérmével vagy a vonószem
lapos részének segítségével,

- csavarozza be ütközésig a
leszerelhető vonószemet.

Álló motorral történő vontatásnál
a fék- és a kormányrásegítő nem
működik.


Felemeléssel
(két kerékkel a talajon)
A gépkocsit tanácsos professzionális
emelőeszköz segítségével felemelni.


Mechanikus sebességváltós
gépjárművek (dízel változat)

A mechanikus sebességváltóval
felszerelt gépjárművek esetében a
sebességváltót üresbe kell kapcsolni.
Ha nem tartja be ezt az előírást,
fennáll a veszélye, hogy az erőátviteli
és a fékrendszer bizonyos elemei
károsodnak, illetve hogy az újraindítást
követően a fékrásegítés nem fog
működni.

160

161
GYORS SEGÍTSÉ
G

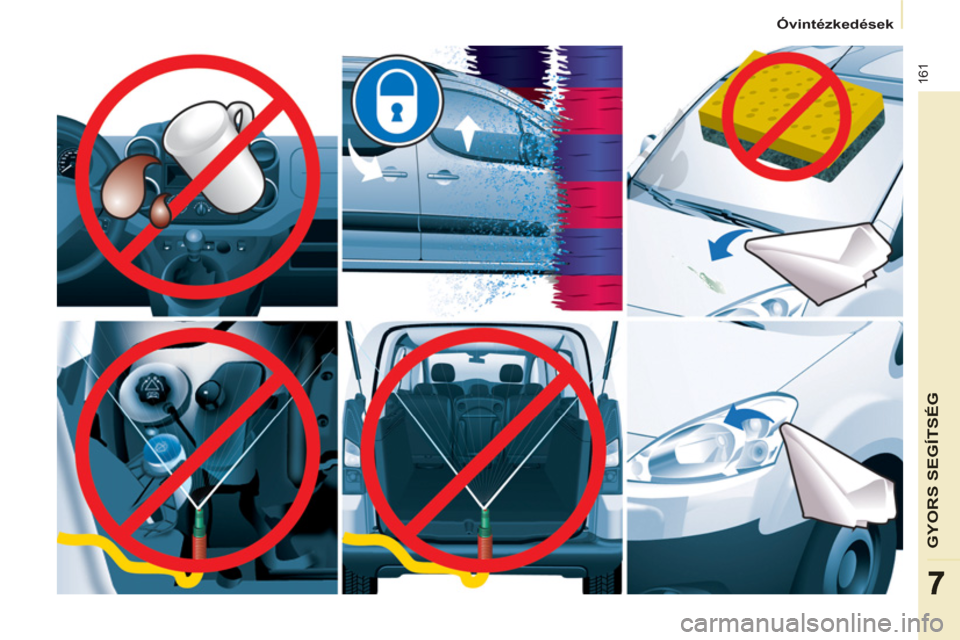

Óvintézkedések

77

162


Méretek

16
3


Méretek

MŰSZAKI ADATOK
8

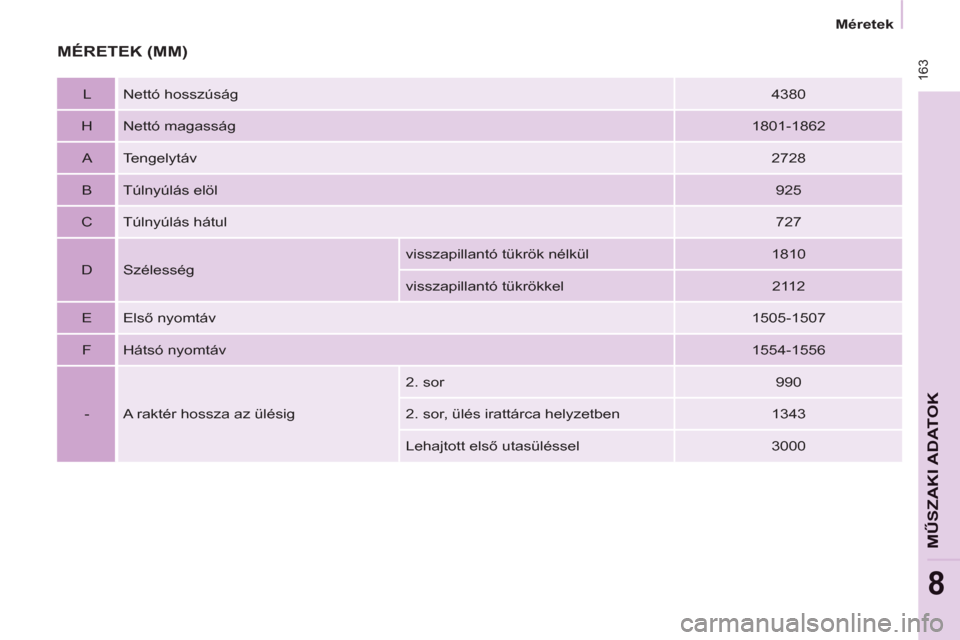

MÉRETEK (MM)


L Nettó hosszúság

4380

H Nettó magasság

1801-1862

A Tengelytáv

2728

B Túlnyúlás elöl

925

C Túlnyúlás hátul

727

D Szélesség visszapillantó tükrök nélkül
1810
visszapillantó tükrökkel
2112

E Első nyomtáv

1505-1507

F Hátsó nyomtáv

1554-1556

- A raktér hossza az ülésig 2. sor
990
2. sor, ülés irattárca helyzetben
1343
Lehajtott első utasüléssel
3000

164


Méretek






HÁTSÓ AJTÓK (mm)



M
Maximális küszöbmagasság
205/65 R15 gumiabroncsokkal és ajtóborítással
582






Szárnyasajtó
Csomagtérajtó

Kicsi
Nagy




N Hasznos magasság
1118

O Szélesség
495
543
1582

165


Méretek

MŰSZAKI ADATOK
8

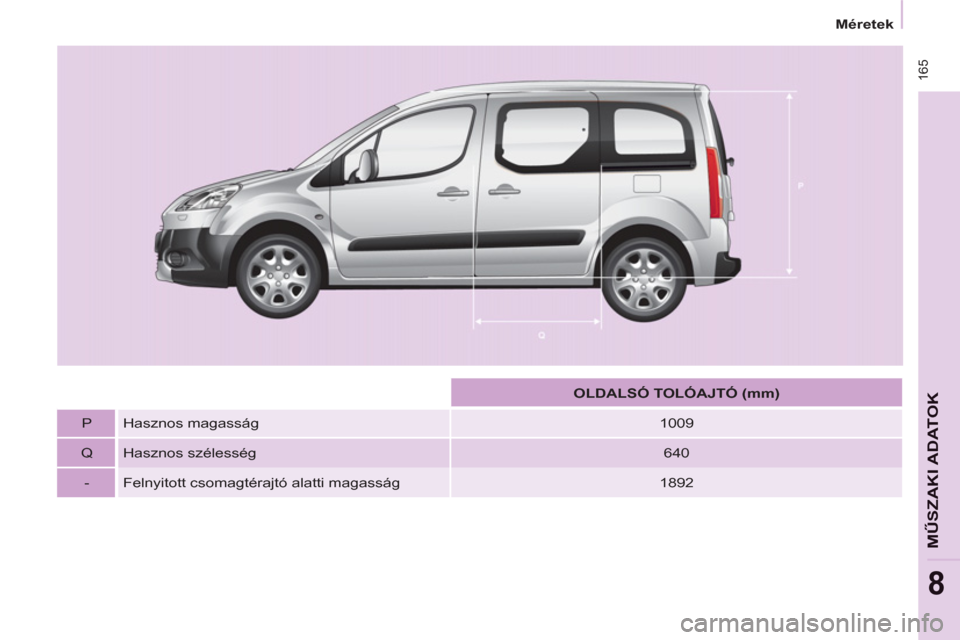

OLDALSÓ TOLÓAJTÓ (mm)



P Hasznos magasság
1009

Q Hasznos szélesség
640

- Felnyitott csomagtérajtó alatti magasság
1892

166

Tömegadatok

TÖMEGADATOK ÉS VONTATHATÓ TERHEK (KG)


Általános tudnivalók

Bővebb információért lapozza fel a
gépjármű forgalmi engedélyét.
Valemennyi országban be kell tartani a
vontatható terhekre vonatkozó törvényi
előírásokat. Ha szeretné megismerni
gépjárműve vontatási képességét és
megengedett guruló össztömegét,
forduljon a PEUGEOT hálózathoz. A fékezett utánfutó tömege
tehermegosztással növelhető abban
az esetben, ha a vontatást végző
gépjármű terhelését - a megengedett
guruló össztömeg túllépésének
elkerülése érdekében - ugyanannyival
csökkenti. Figyelem! Az alulterhelt
vontató járművel történő vontatás
ronthatja a gépjármű úttartását.
Vontatást végző gépjárművel tilos
80 km/h sebességnél gyorsabban
közlekedni (tartsa be a hazájában
érvényes jogszabályokat). Magas külső hőmérséklet esetén
a motor védelmében csökkenhet
a teljesítmény. 37 °C feletti külső
hőmérséklet esetén csökkenteni kell a
vontatható terhet.
Menetkész tömeg = saját tömeg +
vezető (75 kg) + 90%-ig tele
üzemanyagtartály.
A megengedett guruló össztömegre
és a vontatható terhekre vonatkozó, itt
közölt adatok legfeljebb 1000 méteres
tengerszint feletti magasságig
érvényesek. E felett a vontatható
tömeget 1000 méterenként 10%-kal
csökkenteni kell.
