2012 Peugeot Partner Tepee Kezelési útmutató (in Hungarian)

23
Nyílászárók
INDULÁSRA KÉSZEN
2

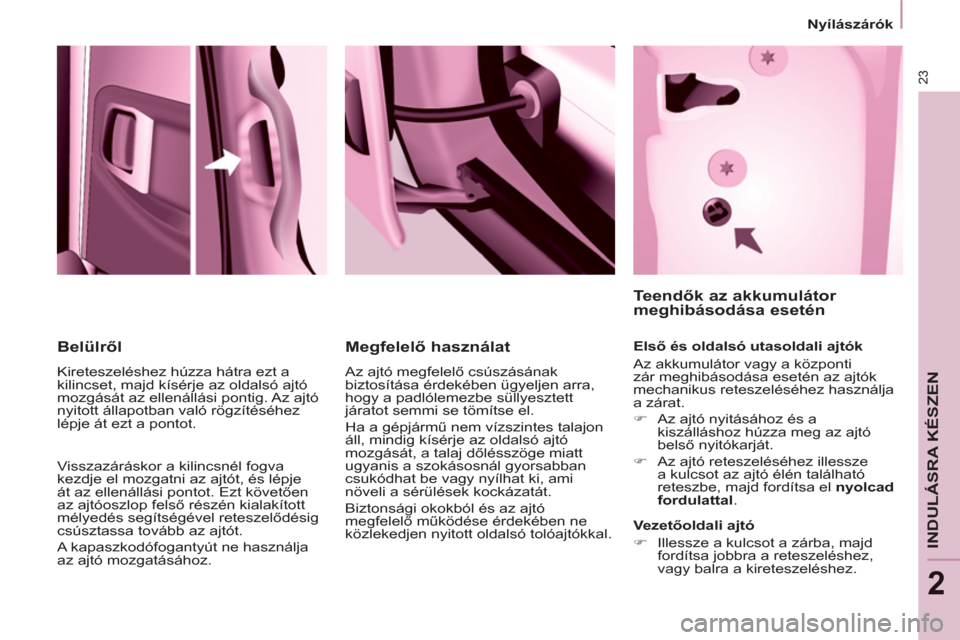

Belülről

Kireteszeléshez húzza hátra ezt a
kilincset, majd kísérje az oldalsó ajtó
mozgását az ellenállási pontig. Az ajtó
nyitott állapotban való rögzítéséhez
lépje át ezt a pontot.

Visszazáráskor a kilincsnél fogva
kezdje el mozgatni az ajtót, és lépje
át az ellenállási pontot. Ezt követően
az ajtóoszlop felső részén kialakított
mélyedés segítségével reteszelődésig
csúsztassa tovább az ajtót.
A kapaszkodófogantyút ne használja
az ajtó mozgatásához.


Megfelelő használat

Az ajtó megfelelő csúszásának
biztosítása érdekében ügyeljen arra,
hogy a padlólemezbe süllyesztett
járatot semmi se tömítse el.
Ha a gépjármű nem vízszintes talajon
áll, mindig kísérje az oldalsó ajtó
mozgását, a talaj dőlésszöge miatt
ugyanis a szokásosnál gyorsabban
csukódhat be vagy nyílhat ki, ami
növeli a sérülések kockázatát.
Biztonsági okokból és az ajtó
megfelelő működése érdekében ne
közlekedjen nyitott oldalsó tolóajtókkal.






Teendők az akkumulátor
meghibásodása esetén

Első és oldalsó utasoldali ajtók
Az akkumulátor vagy a központi
zár meghibásodása esetén az ajtók
mechanikus reteszeléséhez használja
a zárat.


)
Az ajtó nyitásához és a
kiszálláshoz húzza meg az ajtó
belső nyitókarját.

)
Az ajtó reteszeléséhez illessze
a kulcsot az ajtó élén található
reteszbe, majd fordítsa el nyolcad
fordulattal
.


Vezetőoldali ajtó


)
Illessze a kulcsot a zárba, majd
fordítsa jobbra a reteszeléshez,
vagy balra a kireteszeléshez.

24
Nyílászárók

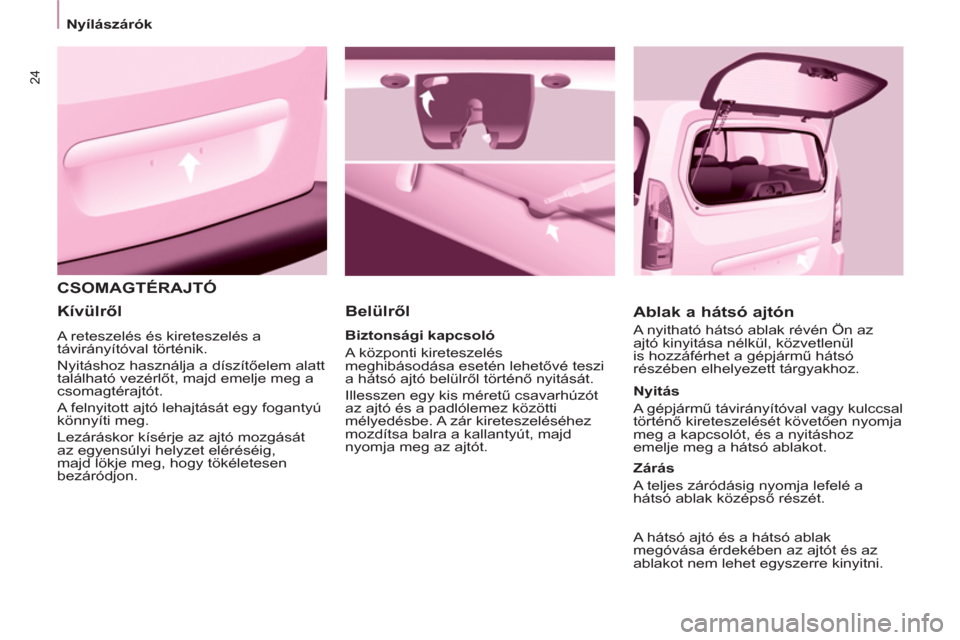

CSOMAGTÉRAJTÓ

Belülről

Ablak a hátsó ajtón

A nyitható hátsó ablak révén Ön az
ajtó kinyitása nélkül, közvetlenül
is hozzáférhet a gépjármű hátsó
részében elhelyezett tárgyakhoz.
Biztonsági kapcsoló
A központi kireteszelés
meghibásodása esetén lehetővé teszi
a hátsó ajtó belülről történő nyitását.
Illesszen egy kis méretű csavarhúzót
az ajtó és a padlólemez közötti
mélyedésbe. A zár kireteszeléséhez
mozdítsa balra a kallantyút, majd
nyomja meg az ajtót.



Kívülről

A reteszelés és kireteszelés a
távirányítóval történik.
Nyitáshoz használja a díszítőelem alatt
található vezérlőt, majd emelje meg a
csomagtérajtót.
A felnyitott ajtó lehajtását egy fogantyú
könnyíti meg.
Lezáráskor kísérje az ajtó mozgását
az egyensúlyi helyzet eléréséig,
majd lökje meg, hogy tökéletesen
bezáródjon.
Nyitás
A gépjármű távirányítóval vagy kulccsal
történő kireteszelését követően nyomja
meg a kapcsolót, és a nyitáshoz
emelje meg a hátsó ablakot.

Zárás
A teljes záródásig nyomja lefelé a
hátsó ablak középső részét.

A hátsó ajtó és a hátsó ablak
megóvása érdekében az ajtót és az
ablakot nem lehet egyszerre kinyitni.

25
Nyílászárók
INDULÁSRA KÉSZEN
2

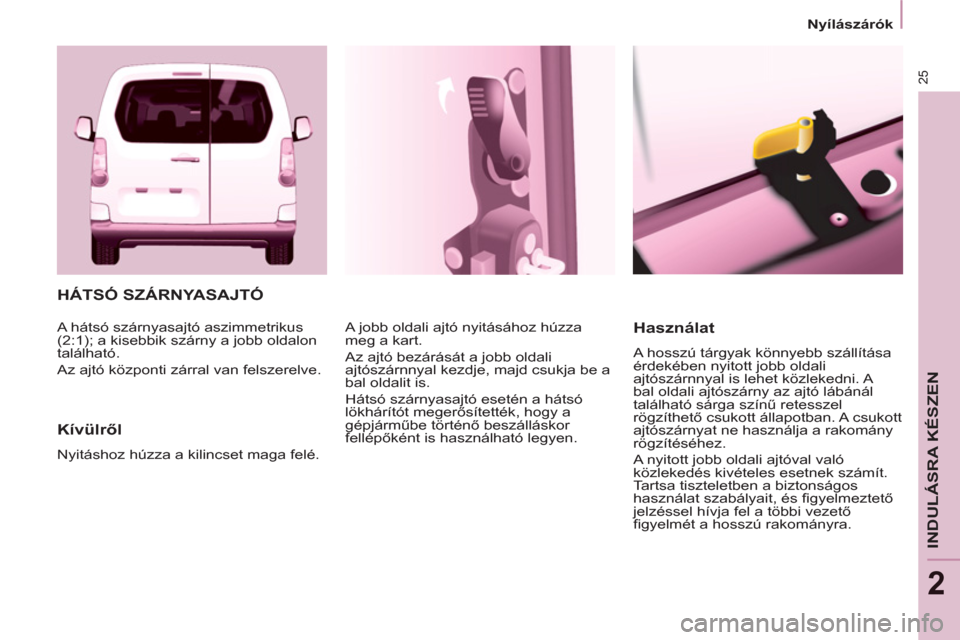

HÁTSÓ SZÁRNYASAJTÓ

Kívülről

Nyitáshoz húzza a kilincset maga felé. A jobb oldali ajtó nyitásához húzza
meg a kart.
Az ajtó bezárását a jobb oldali
ajtószárnnyal kezdje, majd csukja be a
bal oldalit is.
Hátsó szárnyasajtó esetén a hátsó
lökhárítót megerősítették, hogy a
gépjárműbe történő beszálláskor
fellépőként is használható legyen.


Használat

A hosszú tárgyak könnyebb szállítása
érdekében nyitott jobb oldali
ajtószárnnyal is lehet közlekedni. A
bal oldali ajtószárny az ajtó lábánál
található sárga színű retesszel
rögzíthető csukott állapotban. A csukott
ajtószárnyat ne használja a rakomány
rögzítéséhez.
A nyitott jobb oldali ajtóval való
közlekedés kivételes esetnek számít.
Tartsa tiszteletben a biztonságos
használat szabályait, és fi gyelmeztető
jelzéssel hívja fel a többi vezető
fi gyelmét a hosszú rakományra. A hátsó szárnyasajtó aszimmetrikus
(2:1); a kisebbik szárny a jobb oldalon
található.
Az ajtó központi zárral van felszerelve.

26
Nyílászárók

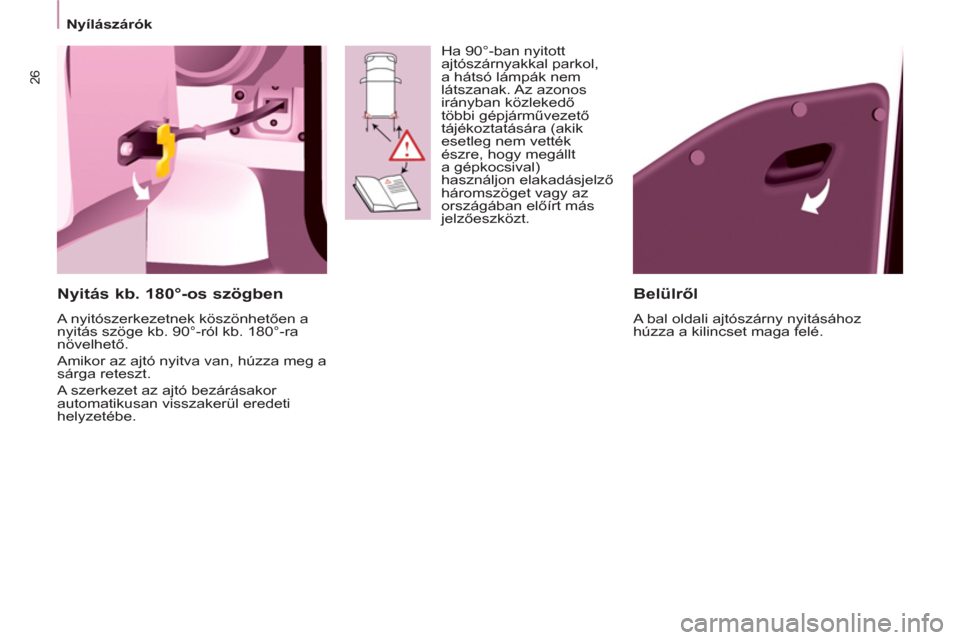

Belülről

A bal oldali ajtószárny nyitásához
húzza a kilincset maga felé.


Nyitás kb. 180°-os szögben

A nyitószerkezetnek köszönhetően a
nyitás szöge kb. 90°-ról kb. 180°-ra
növelhető.
Amikor az ajtó nyitva van, húzza meg a
sárga reteszt.
A szerkezet az ajtó bezárásakor
automatikusan visszakerül eredeti
helyzetébe. Ha 90°-ban nyitott
ajtószárnyakkal parkol,
a hátsó lámpák nem
látszanak. Az azonos
irányban közlekedő
többi gépjárművezető
tájékoztatására (akik
esetleg nem vették
észre, hogy megállt
a gépkocsival)
használjon elakadásjelző
háromszöget vagy az
országában előírt más
jelzőeszközt.

27
Nyílászárók
INDULÁSRA KÉSZEN
2
ZSIRÁFTETŐ

A zsiráftető csak a szárnyasajtóval
kompatibilis.
A zsiráftető nyitásához:


- emelje meg a csukló fekete csatját,

- a zsiráftető megnyomásával
(lefelé) lazítsa meg a csuklót, majd
szabadítsa ki a horgot,

- emelje meg a zsiráftetőt,

- a zsiráftető tartórudakkal történő
rögzítéséhez emelje az ellenállási
ponton túlra.
A zsiráftető zárásához:


- ellenőrizze a támasztórúd
megfelelő reteszelődését,

- engedje le a zsiráftetőt,

- a zsiráftetőt folyamatosan lefelé
nyomva ragadja meg a rugó két
gyűrűjét, majd illessze a horgot a
helyére,

Támasztórúd

A zsiráftető nyitását követően egy
támasztórúd áll rendelkezésére hosszú
tárgyak szállításához.
Emelje meg a kart, és hajtsa le a
támasztórudat.
Egészen az ajtó oszlopáig kísérje a
kezével.
Egyik kezével emelje meg a szállítandó
hosszú tárgyakat, a másik kezével
pedig helyezze el a támasztórudat.
A fogantyút kattanásig lenyomva
ellenőrizze a megfelelő reteszelődést,
a hosszú tárgyakat pedig szilárdan
rögzítse. A hátsó lökhárítót megerősítették,
így azt fellépőként használhatja
beszálláskor.
Soha ne közlekedjen anélkül, hogy a
támasztórudat előzőleg a helyére ne
tette volna.
A hátsó ajtók csak helyére tett
támasztórúddal reteszelődnek.
Ha a zsiráftető nyitva van, a korlátozott
magasságú átkelőhelyeken óvatosan
hajtson át.
Soha ne támasszon semmit közvetlenül a
hátsó ajtókra.
Tartsa tiszteletben a vonatkozó biztonsági
előírásokat, és hívja fel a forgalom többi
résztvevőjének fi gyelmét a megszokottól
eltérő méretű rakományra. Az oldalsó tartókat rögzítési pontként
használhatja.
- a zsiráftető reteszeléséhez hajtsa
le a fekete csatot.
A pontosan reteszelt zsiráftető
megfelelő szigetelést biztosít, és
kiszűri a külső zajokat.

28
Nyílászárók

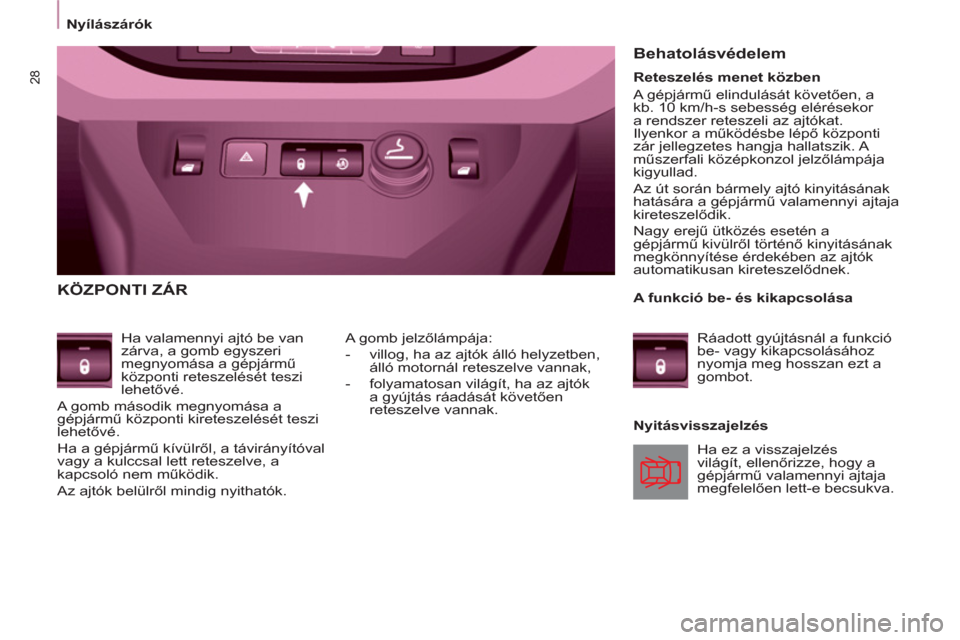

KÖZPONTI ZÁR


Ha valamennyi ajtó be van
zárva, a gomb egyszeri
megnyomása a gépjármű
központi reteszelését teszi
lehetővé.
A gomb második megnyomása a
gépjármű központi kireteszelését teszi
lehetővé.
Ha a gépjármű kívülről, a távirányítóval
vagy a kulccsal lett reteszelve, a
kapcsoló nem működik.
Az ajtók belülről mindig nyithatók.
Nyitásvisszajelzés
A gomb jelzőlámpája:


- villog, ha az ajtók álló helyzetben,
álló motornál reteszelve vannak,

- folyamatosan világít, ha az ajtók
a gyújtás ráadását követően
reteszelve vannak.



Behatolásvédelem

Ha ez a visszajelzés
világít, ellenőrizze, hogy a
gépjármű valamennyi ajtaja
megfelelően lett-e becsukva.

Reteszelés menet közben
A gépjármű elindulását követően, a
kb. 10 km/h-s sebesség elérésekor
a rendszer reteszeli az ajtókat.
Ilyenkor a működésbe lépő központi
zár jellegzetes hangja hallatszik. A
műszerfali középkonzol jelzőlámpája
kigyullad.
Az út során bármely ajtó kinyitásának
hatására a gépjármű valamennyi ajtaja
kireteszelődik.
Nagy erejű ütközés esetén a
gépjármű kivülről történő kinyitásának
megkönnyítése érdekében az ajtók
automatikusan kireteszelődnek.

A funkció be- és kikapcsolása

Ráadott gyújtásnál a funkció
be- vagy kikapcsolásához
nyomja meg hosszan ezt a
gombot.

INDULÁSRA KÉSZEN
22


Vezetőhely


MŰSZERCSOPORT



Kijelzők

VEZETŐHELY

Képernyők
Az információk a gépjármű
felszereltségi szintjétől függően
különböző formában jelennek meg a
kijelzőkön.

Számlálók


1. Kilométer-/mérföldszámláló

2. Kijelző

3. Üzemanyagszint, a hűtőfolyadék
hőmérséklete

4. Fordulatszámláló

5. Napi kilométer-számláló/
karbantartásjelző nullázása

6. Műszerfal világításszabályozója




- Sebességkorlátozó/
sebességszabályozó

- Megtett kilométer/mérföld

- Karbantartásjelző, motorolajszint-
kijelző, összes kilométer/mérföld

- Víz jelenléte a gázolajszűrőben

- Dízel előizzítás

30
Vezetőhely

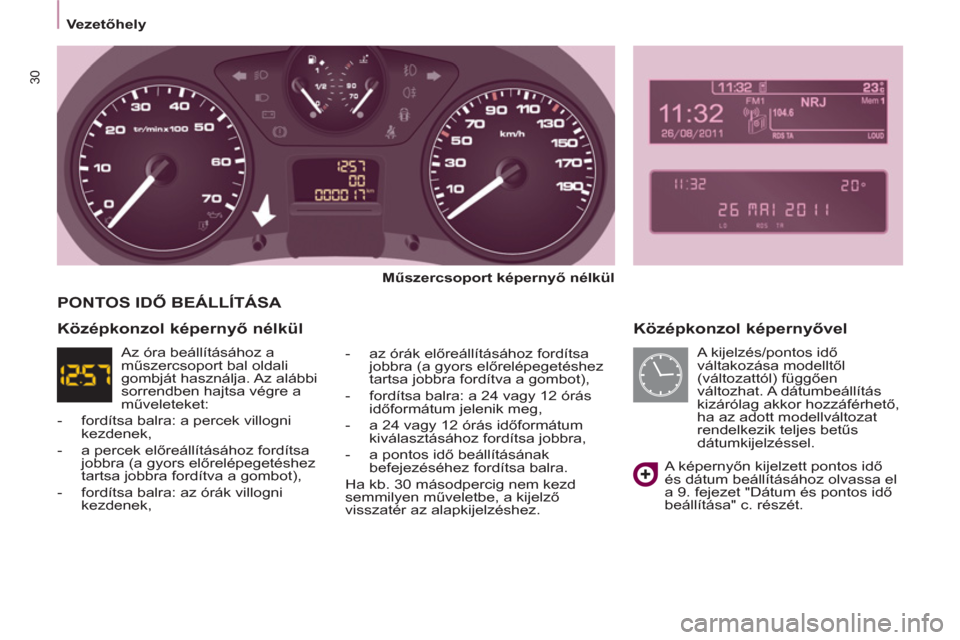

Középkonzol képernyővel


Műszercsoport képernyő nélkül
- az órák előreállításához fordítsa
jobbra (a gyors előrelépegetéshez
tartsa jobbra fordítva a gombot),

- fordítsa balra: a 24 vagy 12 órás
időformátum jelenik meg,

- a 24 vagy 12 órás időformátum
kiválasztásához fordítsa jobbra,

- a pontos idő beállításának
befejezéséhez fordítsa balra.
Ha kb. 30 másodpercig nem kezd
semmilyen műveletbe, a kijelző
visszatér az alapkijelzéshez.

PONTOS IDŐ BEÁLLÍTÁSA

A képernyőn kijelzett pontos idő
és dátum beállításához olvassa el
a 9. fejezet "Dátum és pontos idő
beállítása" c. részét.


Középkonzol képernyő nélkül

A kijelzés/pontos idő
váltakozása modelltől
(változattól) függően
változhat. A dátumbeállítás
kizárólag akkor hozzáférhető,
ha az adott modellváltozat
rendelkezik teljes betűs
dátumkijelzéssel.
Az óra beállításához a
műszercsoport bal oldali
gombját használja. Az alábbi
sorrendben hajtsa végre a
műveleteket:


- fordítsa balra: a percek villogni
kezdenek,

- a percek előreállításához fordítsa
jobbra (a gyors előrelépegetéshez
tartsa jobbra fordítva a gombot),

- fordítsa balra: az órák villogni
kezdenek,
