Bezpieczeństwo
Układ wspomagający jazdę
po śniegu (Inteligentny
system kontroli trakcji)

Państwa samochód wyposażony jest w układ
wspomagający jazdę po śniegu: Inteligentny
system kontroli trakcji. Ta a u t o m a tyczna funkcja umożliwia
wykrywanie przez cały czas sytuacji słabejprzyczepności, które mogą utrudniać ruszanie
z miejsca oraz jazdę samochodem po świeżym,
głębokim śniegu lub po ubitym śniegu.
W tych sytuacjach Inteligentny systemkontroli trakcji ogranicza poślizgprzednich kół w celu zapewnienia
optymalnej przyczepności i zachowania
żądanego toru jazdy.
W wyjątkowo trudnych warunkach (głęboki
śnieg, błoto…) może okazać się przydatneczasowe wyłączenie układów dynamicznej kontroli stabilności izapobiegającegopoślizgowi kół
w celu przywrócenia poślizgu
kół i odzyskania przyczepności.
Zaleca się ponownie włączyć system, gdy tylko
to będzie możliwe.
Na drogach o słabej przyczepności zaleca się
opon
y zimowe.
Działanie
System zapobiegający blokadzie kół (ABS) i elektroniczny rozdzielacz hamowania (REF)
W przypadku hamowania awaryjnego,wcisnąć bardzo mocno pedał hamulca niezwalniając nawet na chwilę siły nacisku.


W przypadku wymiany kół (opon i felg) zwrócić uwagę, aby posiadały onehomologację zgodną z pojazdem.
Normalne działanie układu ABS objawiasię lekkimi drganiami pedału hamulca. Zapalenie się tej kontrolki i
towarzyszący temu sygnał dźwiękowy
oraz informacja tekstowa oznaczają
nieprawidłowe działanie systemu
ABS, co może spowodować utratę kontroli nadpojazdem w momencie hamowania.

Zapalenie się tej kontrolki, sprzężonej
z
kontrolką STOPoraz towarzyszący
temu sygnał dźwiękowy oraz
in
formacja tekstowa oznaczają nieprawidłowe działanie elektronicznegorozdzielacza siły hamowania (REF), co może
być przyczyną utraty kontroli nad pojazdem w
momencie hamowania.
Należy koniecznie zatrzymać pojazd.W obu przypadkach skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.

172
Bezpieczeństwo
Dynamiczna kontrola stabilności(CDS)

Włączenie
System włącza się automatycznie po każdymuruchomieniu silnika.
W przypadku utraty przyczepności lubniekontrolowanej zmiany toru jazdy następuje
uruchomienie systemu.
Jest to s
ygnalizowane miganiem kontrolki w zestawie wskaźników.

Wyłączenie
W wyjątkowych warunkach (rozruch pojazdu, który
wjechał w błoto, unieruchomionego w śniegu,na sypkim gruncie) korzystne może się okazać
wyłączenie systemu CDS w celu spowodowania
poślizgu kół i odzyskania przyczepności.
System CDS zapewnia zwiększone bezpieczeństwo przy normalnej jeździe,ale nie powinien skłaniać kierowcy dododatkowego ryzyka lub do jazdy ze zbyt dużą prędkością.
Funkcjonowanie systemu nieoznacza dowolności w interpretacji zaleceń producenta w zakresieeksploatacji i doboru kół (opony i felgi), elementów hamujących, elementówelektronicznych oraz procedur montażu i napraw ASO SIECI PEUGEOT.
Po zderzeniu sprawdzić system wASO SIECI PEUGEOT lub w warsztacie specjalistycznym.


Usterka
Zapalenie się kontrolki, sygnał
dźwiękowy oraz komunikat nawyświetlaczu w zestawie wskaźnik

7
173
Bezpieczeństwo

Pasy bezpieczeństwa


Przednie pasy
bezpieczeństwaT
ylne pasy
bezpieczeństwa
Tylne siedzenia wyposażone są w
trzypunktowe pasy bezpieczeństwa z nawijaczem i ogranicznikiem siły naprężenia
(z w yjątkiem tylnego środkowego siedzenia).
Zapinanie
)
Pociągnąć za pas, a następnie wsunąć
klamrę do sprzączki.
)
Sprawdzić zapięcie pociągając za pas.


Odpinanie
)
Nacisnąć czerwony przycisk na sprzączce. )
Przytrzymać pas podczas jego zwijania.


Przednie pas
y bezpieczeństwa wyposażonesą w system napinaczy pirotechnicznych oraz
ogranicznik siły naprężenia.
System zwiększa bezpieczeństwo na fotelach
przednich w razie uderzenia czołowego ibocznego. W zależności od siły uderzeniasystem napinaczy pirotechnicznych natychmiast napręża pas i dociska go do ciała pasażerów.
Na
pinacze pirotechniczne pasów bezpieczeństwa
działają przy włączonym zapłonie.

Ogranicznik siły naprężenia zmniejsza nacisk pasa na klatkę piersiową osoby, zwiększając jej
bezpieczeństwo.

176
Bezpieczeństwo

Poduszki powietrzne
Poduszki powietrzne zostały zaprojektowane tak,
by zwiększyć bezpieczeństwo osób (z wyjątkiem pasażera na tylnym środkowym siedzeniu)w razie silnego zderzenia. Uzupełniają one
działanie pasów bezpieczeństwa, wyposażonych
w ogranicznik siły napięcia (z wyjątkiem pasażera na tylnym środkowym siedzeniu).
Podczas zderzenia, elektroniczne czujniki
wykrywają i analizują zderzenia czołowe oraz
boczne w strefach wykrywania zderzenia:
- w razie silnego zderzenia, poduszkinapełniają się natychmiast, chroniąc tym
samym pasażerów pojazdu (z wyjątkiem pasażera na tylnym środkowym siedzeniu);natychmiast po zderzeniu, gaz zawarty
w poduszce powietrznej ulatnia się, aby
nie ograniczać widoczności i ułatwić
ewentualne wyjście pasażerów,
- w razie niewielkiego zderzenia, uderzenia
w tylną część lub w pewnych warunkach
podczas dachowania, poduszki niezadziałają, ponieważ pasy bezpieczeństwa zapewnią optymalne zabezpieczenie.
Poduszki powietrzne funkcjonują tylko przy włączonym zapłonie.
Poduszki powietrzne uaktywniają
się tylko raz. W przypadku kolejnegozderzenia (w trakcie tego samego wypadku lub innego wypadku), poduszka powietrzna nie zadziała.
Wystrzeleniu poduszki powietrznej towarzyszy wydostawanie sięnieszkodliwego dymu oraz odgłosu,spowodowanego odpaleniem ładunku pirotechnicznego zabudowanego w systemie. Dym jest nieszkodliwy, ale może byćdrażniący dla osób uczulonych.
Dźwięk wybuchu może, na krótki czas, osłabić słuch.


Strefy wykrywania zderzenia
A.
Strefa uderzenia czołowego. B.
Strefa uderzenia bocznego.
Przednie poduszki powietrzne


Aktywacja

Poduszki powietrzne wyzwalają się jednocześnie, o
ile przednia poduszka powietrzna pasażera nie jest
wyłączona, w razie silnego zderzenia czołowego całą
lub częścią przedniej strefy samochodu A
, zgodnie z
osią wzdłużną samochodu w płaszczyźnie poziomej
oraz w kierunku od przodu do tyłu samochodu.

Poduszka powietrzna rozwija się między klatką piersiową
i głową osób na przednich siedzeniach i kierownicą
po stronie kierowcy oraz deską rozdzielczą po stronie
pasażera w celu amor tyzacji szarpnięcia do przodu.
W razie silnego czołowego zderzenia system chroni kierowcę i pasażera na przednim fotelu, ograniczając niebezpieczeństwo uszkodzenia głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się wśrodkowej części kierownicy, natomiast poduszka
powietrzna pasażera w desce rozdzielczej powyżejprzedniego schowka.

178
Bezpieczeństwo
Boczne poduszki powietrzne
Aktywacja
Boczne poduszki powietrzne wyzwalają siępojedyńczo, w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy uderzenia B, prostopadle do osi wzdłużnejsamochodu w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się
pomiędzy biodrem i ramieniem osoby zajmującej przedni fotel samochodu i płytą danych drzwi. W razie silne
go uderzenia bocznego, systemchroni kierowcę i pasażera na przednim siedzeniu,
ograniczając niebezpieczeństwo uszkodzenia
torsu pomiędzy biodrem i ramieniem.
Każda boczna poduszka powietrzna jest wbudowana
w szkielecie oparcia fotela po stronie drzwi.

Strefy wykrywania zderzenia
A.
Strefa uderzenia czołowego.
B. Strefa uderzenia bocznego.
Kurtynowe poduszki
powietrzne

W razie silnego uderzenia bocznego systemchroni kierowcę i pasażerów (z wyjątkiem
pasażera na tylnym środkowym siedzeniu),
ograniczając niebezpieczeństwo uszkodzenia
boku głowy.
Kurtynowa poduszka powietrzna jest
zabudowana w słupku i górnej części kabiny.

W przypadku niewielkiego uderzenia lub zahaczenia boku pojazdu lub w przypadku dachowania, poduszka powietrzna może nie zadziałać. W przypadku uderzenia z przodu lub ztyłu, poduszka kurtynowa nie zadziała.


Aktywacja

Kurtynowe poduszki powietrzne wyzwalają się jednocześnie z odpowiednimi poduszkami
bocznymi w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy uderzenia B, prostopadle do osi wzdłużnejsamochodu, w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna rozwija się między osobą na przednim lub tylnymsiedzeniu samochodu i szybą.
Jeżeli kontrolka zapali się w zestawie
wskaźników, włączy się sygnał
dźwiękowy, a na wyświetlaczu
w zestawie wskaźników pojawi się komunikat, należy skontaktować się
z ASO sieci PEUGEOT lub z warsztatemspecjalistycznym w celu sprawdzenia systemu.
Poduszki mogą nie zadziałać w przypadku
silnego uderzenia.


Usterka działania

7
179
Bezpieczeństwo

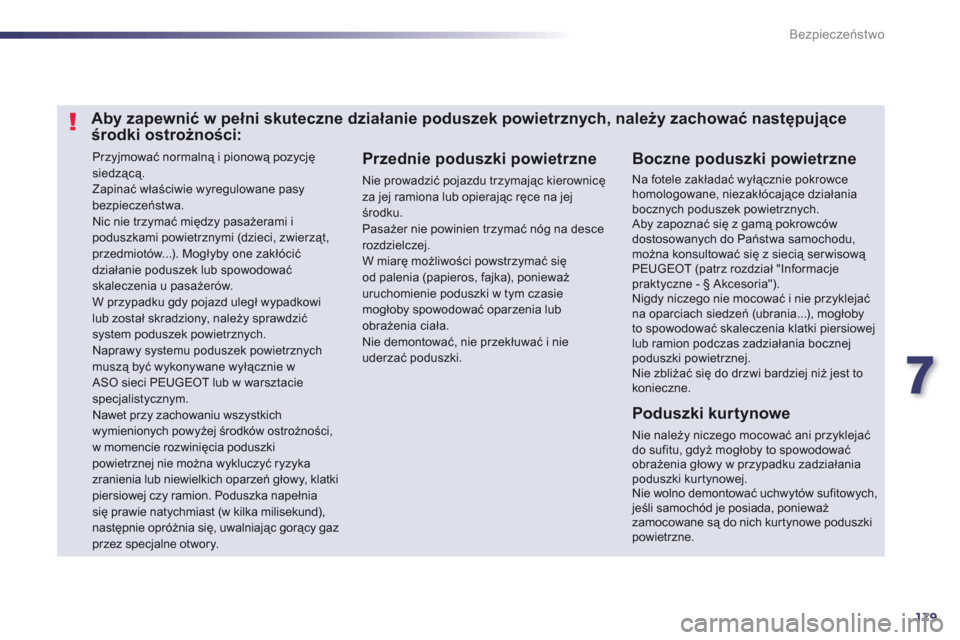

Przyjmować normalną i pionową pozycjęsiedzącą.
Zapinać właściwie wyregulowane pasybezpieczeństwa.
Nic nie trzymać między pasażerami ipoduszkami powietrznymi (dzieci, zwierząt, przedmiotów...). Mogłyby one zakłócić działanie poduszek lub spowodować skaleczenia u pasażerów.
W przypadku gdy pojazd uległ wypadkowilub został skradziony, należy sprawdzić system poduszek powietrznych. Naprawy systemu poduszek powietrznych muszą być wykonywane wyłącznie w ASO sieci PEUGEOT lub w warsztaciespecjalistycznym.
Nawet przy zachowaniu wszystkich wymienionych powyżej środków ostrożności,w momencie rozwinięcia poduszkipowietrznej nie można wykluczyć ryzykazranienia lub niewielkich oparzeń głowy, klatkipiersiowej czy ramion. Poduszka napełniasię prawie natychmiast (w kilka milisekund),następnie opróżnia się, uwalniając gorący gaz
przez specjalne otwory.
Boczne poduszki powietrzne
Na fotele zakładać wyłącznie pokrowce homologowane, niezakłócające działania bocznych poduszek powietrznych. Aby zapoznać się z gamą pokrowcówdostosowanych do Państwa samochodu,można konsultować się z siecią serwisową PEUGEOT (patrz rozdział "Informacje praktyczne - § Akcesoria"). Nigdy niczego nie mocować i nie przyklejać na oparciach siedzeń (ubrania...), mogłobyto spowodować skaleczenia klatki piersiowejlub ramion podczas zadziałania bocznej poduszki powietrznej.Nie zbliżać się do drzwi bardziej niż jest to konieczne.

Przednie poduszki powietrzne

Nie prowadzić pojazdu trzymając kierownicęza jej ramiona lub opierając ręce na jej środku.
Pasażer nie powinien trzymać nóg na desce rozdzielczej.
W miarę możliwości powstrzymać sięod palenia (papieros, fajka), ponieważ uruchomienie poduszki w tym czasie mogłoby spowodować oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać i nieuderzać poduszki.

Poduszki kur tynowe
Nie należy niczego mocować ani przyklejać do sufitu, gdyż mogłoby to spowodować obrażenia głowy w przypadku zadziałania poduszki kurtynowej.Nie wolno demontować uchwytów sufitowych, jeśli samoch

8
183
Informacje praktyczne

Jeżeli po upływie pięciu do siedmiuminut nie można uzyskać tego ciśnienia, oznacza to, że opony niemożna naprawić; skontaktować się zASO sieci PEUGEOT lub z warsztatemspecjalistycznym, aby wezwać pomoc drogową.


)Włączyć kompresor przestawiającprzełącznik Bw położenie "I"aż ciśnienie
w oponie osiągnie 2,0 bara.
Produkt uszczelniający wtryskiwany jest
do opon
y pod ciśnieniem; w trakcie tejoperacji nie wyjmować przewodu z zaworu(niebezpieczeństwo ochlapania).

)
Odłączyć zestaw i zakręcić korek na białym przewodzie.
Uważać, aby nie zabrudzić pojazdu płynem
pozostałym w pojemniku. Trzymać zestaw
pod ręką.
)
Przejechać od razu około pięć kilometrów z
małą prędkością (między 20 i 60 km/h), abyuszczelnić przebitą oponę.)
Zatrzymać się, aby sprawdzić, czy opona
naprawiła się i czy ciśnienie się utrzymuje.

184
Informacje praktyczne
2. Pompowanie )
Włożyć ponownie wtyczkę elektryczną kompresora do gniazda 12 V samochodu.)
Uruchomić ponownie samochód i
pozostawić silnik na wolnych obrotach.

)Wyrównać ciśnienie za pomocą kompresora (aby napompować: przełącznik B
wpołożeniu "I"
; aby spuścić powietrze: przełącznik B
w położeniu "O"i nacisnąćprzycisk C
), zgodnie z etykietą informującą
o ciśnieniu ogumienia (znajdującą się przy
drzwiach kierowcy).
Późniejszy spadek ciśnienia wskazuje,
że przebicie nie zostało dobrze
zatkane; skontaktować się z siecią serwisową PEUGEOT lub z warsztatem specjalistycznym, aby wezwać pomoc
drogową.
)Odłączyć cały zestaw, a potem schować go.)Nie przekraczać prędkości 80 km/h i
ograniczyć dystans do 200 km.

Udać się możliwie jak najszybciej doASO sieci PEUGEOT lub do warsztatu specjalistycznego.Koniecznie poinformować technika, żezostał użyty ten zestaw. Po wykonaniu
diagnostyki, technik poinformuje, czyopona może być naprawiona, czy musi być wymieniona.
)Przełączyć selektor A
dopołożenia "Pompowanie".)Całkowicie rozwinąć czarny przewód H.)Podłączyć czarny przewód do zaworu
naprawianej opony.
