2012 Peugeot 508 RXH tow

8
185
Informacje praktyczne

Wyjmowanie wkładu
)
Schować czarny przewód. )
Wyjąć zakrzywioną podstawę białego przewodu. )
Przytrzymać sprężarkę w pozycji pionowej.)
Odkręcić wkład od dołu.


Uważać, aby płyn nie wyciekł.
Data przydatności płynu znajduje się napojemniku. Pojemnik jednokrotnego użytku; nawet
tylko napoczęty, musi być wymieniony.
Po wykorzystaniu nie wyrzucaćzużytego pojemnika; należy go oddaćdo ASO sieci PEUGEOT lub do punktuzbierającego tego typu odpady.
Pamiętać o zakupie nowego pojemnikaze środkiem uszczelniającym w sieci PEUGEOTA lub w warsztacie specjalistycznym.
Kontrola / Uzupełnianie
ciśnienia
Kompresora bez wkładu naprawczego możnaużyü do:
- sprawdzania lub okazjonalnego pompowania opon,
- pompowania innego sprzętu sportowego
(piłek, opon rowerowych...).

)
Ustawić przełącznik A
w pozycji"Pompowanie". )
Całkowicie rozwinąć czarny
przewód H . ) Podłączyć czarny przewód do zaworu
opony lub sprzętu.
W razie konieczności założyć odpowiedni
ą końcówkę dołączoną do zestawu.

)
Włożyć wtyczkę elektryczną sprężarki dogniazda 12 V samochodu.)
Uruchomić samochód i pozostawić silnikna wolnych obrotach.)
Wyrównać ciśnienie za pomocą sprężarki (aby napompować: przełącznik B
w położeniu "I"
; aby spuścić powietrze: przełącznik Bw położeniu "O"
i nacisnąćprzycisk C
), zgodnie z etykietą wskazującą ciśnienie w ogumieniu pojazdu lub wsprzęcie spor towym. )
Wyciągnąć przewód i schować cały
z
estaw.

8
189
Informacje praktyczne

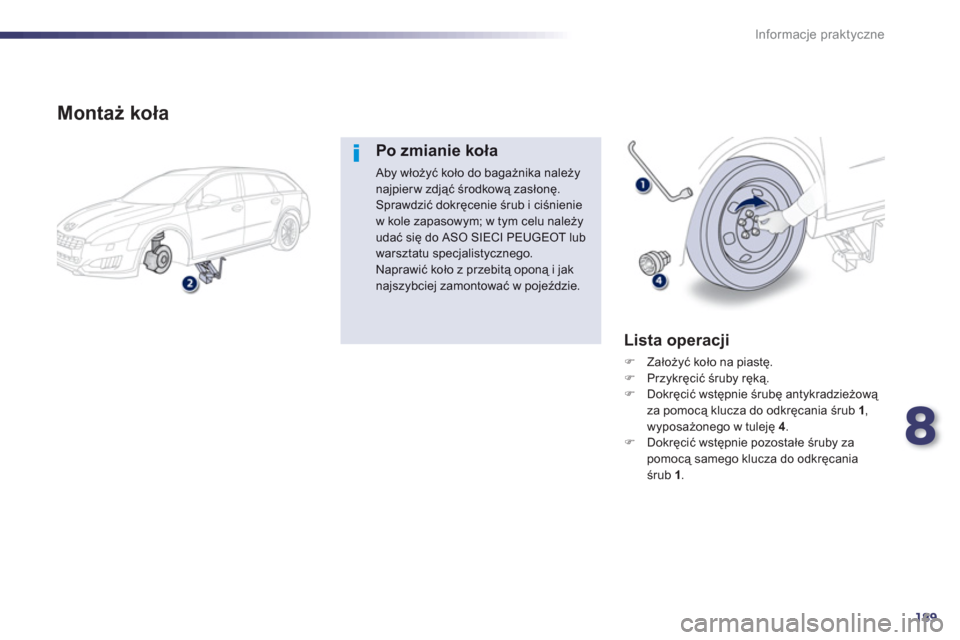

Montaż koła
Po zmianie koła

Aby włożyü koło do bagażnika należynajpier w zdjąć środkową zasłonę. Sprawdzić dokręcenie śrub i ciśnieniew kole zapasowym; w tym celu należy
udać się do ASO SIECI PEUGEOT lubwarsztatu specjalistycznego. Naprawić koło z przebitą oponą i jaknajszybciej zamontować w pojeździe.


Lista operacji
)
Założyć koło na piastę.)
Przykręcić śruby ręką. )
Dokręcić wstępnie śrubę antykradzieżową
za pomocą klucza do odkręcania śrub 1,
wyposażonego w tuleję 4.
)
Dokręcić wstępnie pozostałe śruby za pomocą samego klucza do odkręcania śrub 1.

8
191
Informacje praktyczne

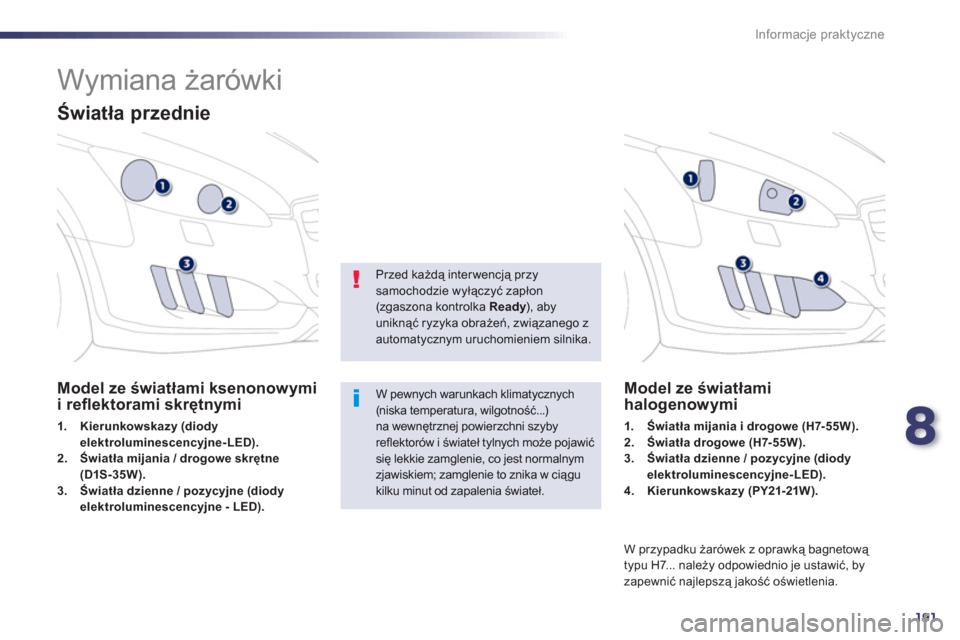

Wymiana żarówki


Światła przednie
Model ze światłami ksenonowymii refl ektorami skrętnymi
1.Kierunkowskazy (diody
elektroluminescencyjne-LED).2.Światła mijania / drogowe skrętne (D1S-35W).3.Światła dzienne / pozycyjne (diody
elektroluminescencyjne - LED).
Model ze światłami halogenowymi
1.Światła mijania i drogowe (H7-55W).2.Światła drogowe (H7-55W).3.Światła dzienne / pozycyjne (diody elektroluminescencyjne-LED).4.Kierunkowskazy (PY21-21W).

W przypadku żarówek z oprawką bagnetową
typu H7... należy odpowiednio je ustawić, by
zapewnić najlepszą jakość oświetlenia.
W pewnych warunkach klimatycznych (niska temperatura, wilgotność...)na wewnętrznej powierzchni szyby
reflektorów i świateł tylnych może pojawićsię lekkie zamglenie, co jest normalnym zjawiskiem; zamglenie to znika w ciągu kilku minut od zapalenia świateł.

Przed każd
 interwencją przysamochodzie wyłączyć zapłon (zgaszona kontrolka Ready), aby yuniknąć ryzyka obrażeń, związanego zautomatycznym uruchomieniem silnika.

194
Informacje praktyczne

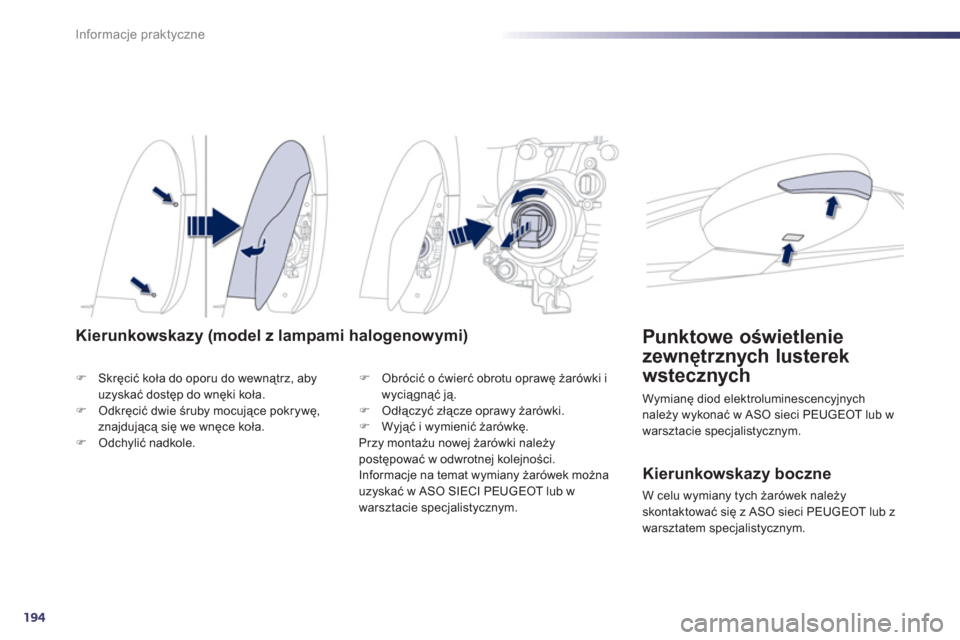

Kierunkowskazy (model z lampami halogenowymi)
)Skręcić koła do oporu do wewnątrz, abyuzyskać dostęp do wnęki koła.)Odkręcić dwie śruby mocujące pokrywę,znajdującą się we wnęce koła. )Odchylić nadkole.
)
Obrócić o ćwierć obrotu oprawę żarówki i
wyciągnąć ją.
)
Odłączyć złącze oprawy żarówki. )
Wyjąć i wymienić żarówkę.
Przy montażu nowej żarówki należypostępować w odwrotnej kolejności.
Informacje na temat wymiany żarówek można uzyskać w ASO SIECI PEUGEOT lub w
warsztacie specjalistycznym.
Kierunkowskazy boczne
W celu wymiany tych żarówek należy skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.

Punktowe oświetlenie
zewnętrznyc
h lusterek
wstecznych

Wymianę diod elektroluminescencyjnychnależy wykonać w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.

8
195
Informacje praktyczne
1.Światła stop (diody
elektroluminescencyjne-LED).2. Światła cofania (W19W).3.Kierunkowskazy (PY21W- żółte).4.Światła pozycyjne (diody
elektroluminescencyjne-LED).5.Światła przeciwmgielne (diodyelektroluminescencyjne-LED).




















Światła tylne
Kierunkowskazy(na błotniku)
)
Otworzyć bagażnik, a następnie zdjąć
osłonę świateł.)
Wyjąć piankę uszczelniającą. )
Odłączyć złącze świateł. )
Odkręcić nakrętkę mocującą światło.
)
Ostrożnie wyciągnąć lampę na zewnątrz.)
Zdjąć piankę uszczelniającą.)
Wypiąć oprawkę żarówki. )
Przekręcić o ćwierć obrotu żarówkę i
wymienić ją.

Aby założyć żarówkę, należy postępować wodwrotnej kolejności.



Wymiana świateł z diodamielektroluminescencyjnymi - LED
Aby wymienić światła, skontaktować sięz ASO sieci PEUGEOT lub warsztatemspecjalistycznym.

8
197
Informacje praktyczne

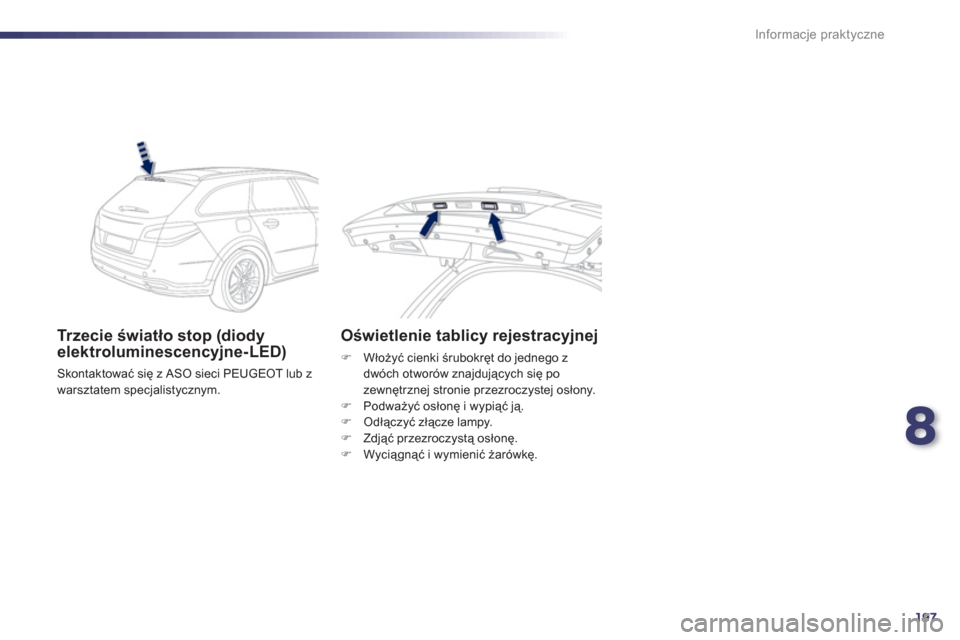

Trzecie światło stop (diody elektroluminescencyjne-LED)
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.

Oświetlenie tablicy rejestracyjnej
)
Włożyć cienki śrubokręt do jednego z
dwóch otworów znajdujących się po
zewnętrznej stronie przezroczystej osłony. )
Podważyć osłonę i wypiąć ją.)
Odłączyć złącze lampy.)
Zdjąć przezroczystą osłonę. )
Wyciągnąć i wymienić żarówkę.

198
Informacje praktyczne

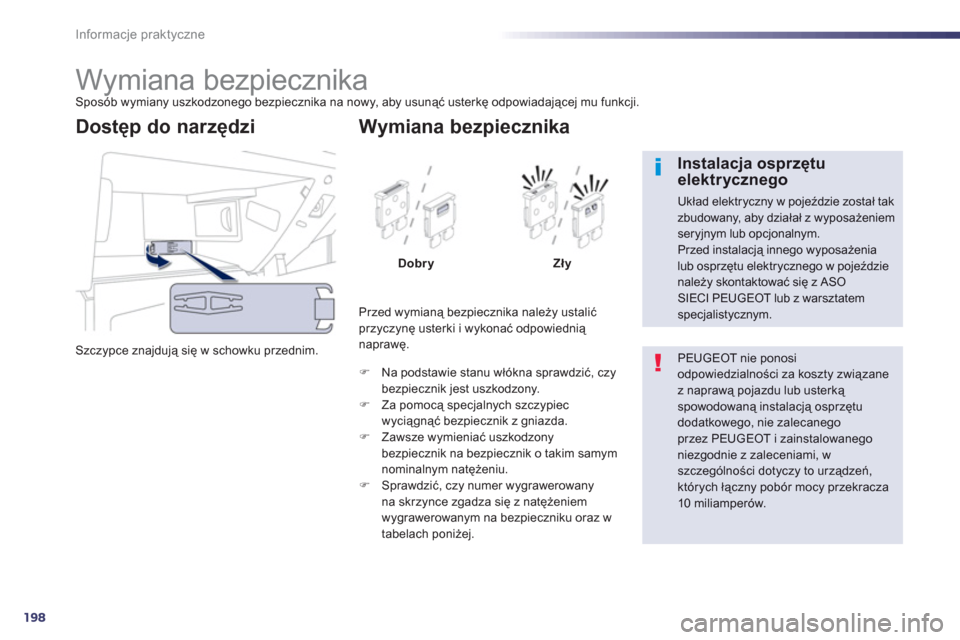

Wymiana bezpiecznika Sposób wymiany uszkodzonego bezpiecznika na nowy, aby usunąć usterkę odpowiadającej mu funkcji.
Szczypce znajdują się w schowku przednim.
Dostęp do narzędzi

Przed wymianą bezpiecznika należy ustalić
przyczynę usterki i wykonać odpowiednią naprawę.


Wymiana bezpiecznika
DobryZły
)
Na podstawie stanu włókna sprawdzić, czybezpiecznik jest uszkodzony. )
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda. )
Zawsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim samym
nominalnym natężeniu.
)
Sprawdzić, czy numer wygrawerowanyna skrzynce zgadza się z natężeniem
wygrawerowanym na bezpieczniku oraz w
tabelach poniżej.

PEUGEOT nie ponosi odpowiedzialności za koszty związanez naprawą pojazdu lub usterką spowodowaną instalacją osprzętu dodatkowego, nie zalecanegoprzez PEUGEOT i zainstalowanego niezgodnie z zaleceniami, w szczególności dotyczy to urządzeń, których łączny pobór mocy przekracza10 miliamperów.


Instalacja osprzętuelektrycznego

Układ elektryczny w pojeździe został takzbudowany, aby działał z wyposażeniemseryjnym lub opcjonalnym.
Przed instalacją innego wyposażenialub osprzętu elektrycznego w pojeździe należy skontaktować się z ASO SIECI PEUGEOT lub z warsztatem specjalistycznym.

8
199
Informacje praktyczne
rozdzielczej

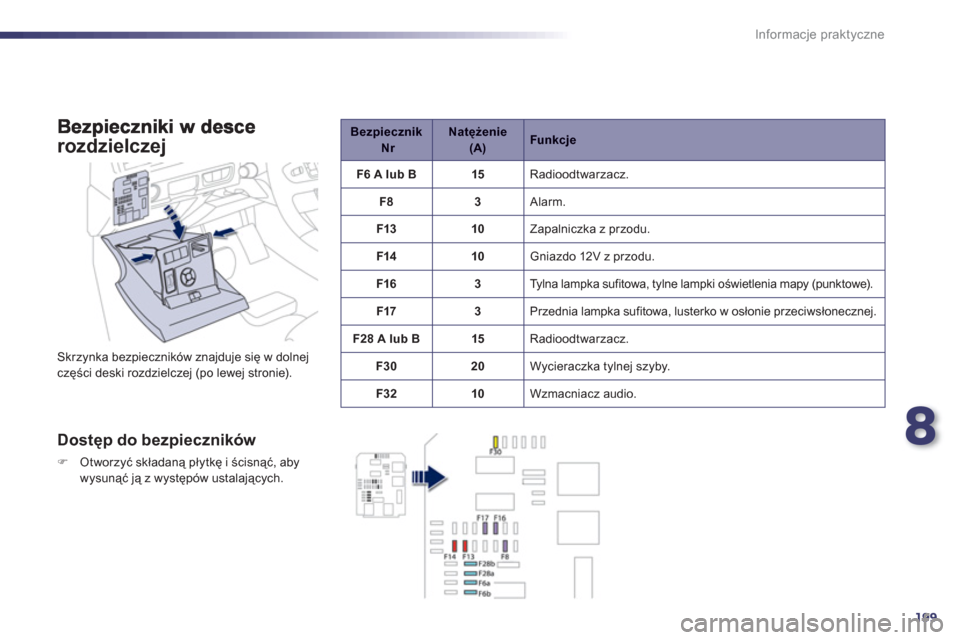

Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).


Dostęp do bezpieczników
)Otworzyć składaną płytkę i ścisnąć, aby
wysunąć ją z występów ustalających.
Bezpiecznik NrNatężenie(A)
Funkcje
F6 A lub B

15

Radioodtwarzacz.
F
83
Alarm.


F13


10

Zapalniczka z przodu.
F14


10

Gniazdo 12V z przodu.
F16
3
T
ylna lampka sufitowa, tylne lampki oświetlenia mapy (punktowe).
F17 3
Przednia lampka su
fitowa, lusterko w osłonie przeciwsłonecznej.


F2
8 A lub B


15
Radioodtwarzacz.
F30

20
Wycieraczka tylnej szyby.
F32

10

Wzm
acniacz audio.
