Page 25 of 340
1
23
!
Kontrola funkcí

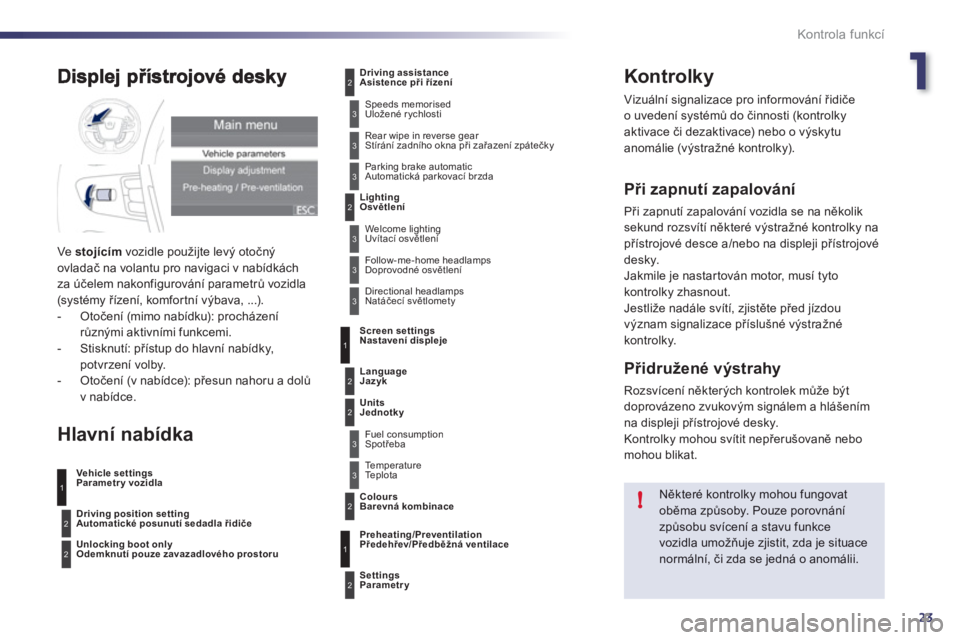

Kontrolky
Vizuální signalizace pro informování řidiče o uvedení systémů do činnosti (kontrolkyaktivace či dezaktivace) nebo o výskytu
anomálie (výstražné kontrolky).
Při zapnutí zapalování
Při zapnutí zapalování vozidla se na několiksekund rozsvítí někter
Page 26 of 340
24
i
Kontrola funkcí

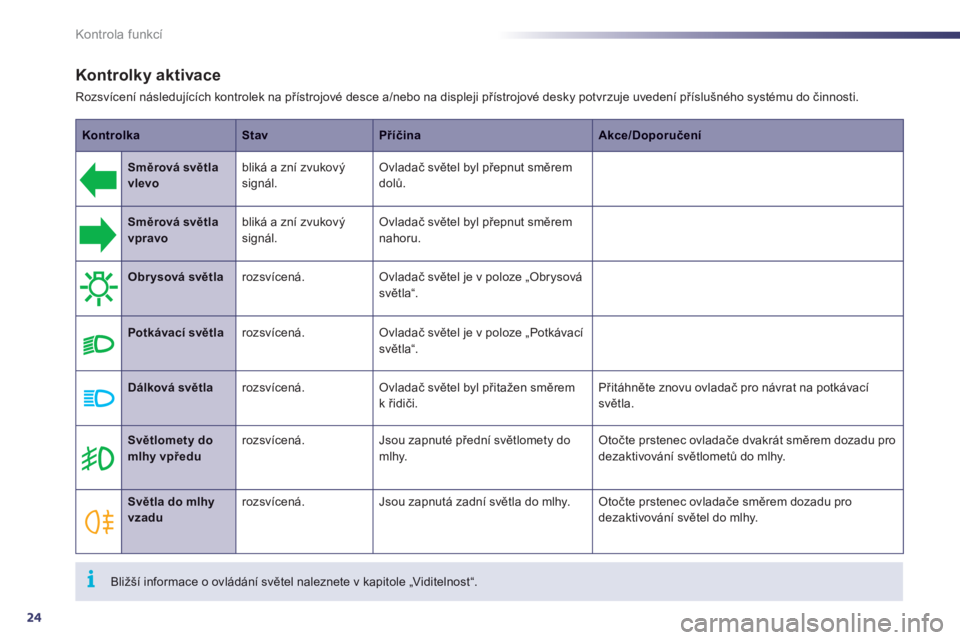

Kontrolky aktivace
Rozsvícení následujících kontrolek na přístrojové desce a/nebo na displeji přístrojové desky potvrzuje uvedení příslušného systému do činnosti.
KontrolkaStavPříčinaAkce/Doporučení
Směrová světlavlevobliká a zní zvukový signál. Ovladač světel byl přepnut směremdolů.
Směrová světla
vpravo
bliká a zní zvukový
signál.
Ovladač světel byl přepnut směrem
nahoru.
Obrysová světlarozsvícená. Ovladač světel je v poloze „Obrysová světla
Page 27 of 340
1
25
Kontrola funkcí
KontrolkaStavPříčinaAkce/Doporučení
Žhavenínaftového motoru
r
ozsvícená.Bylo použito startovací tlačítkosystému START/STOP.
Před zapnutím star téru vyčkejte na zhasnutí kontrolky.
Doba svícení kontrolky závisí na teplotních podmínkách (v extrémních klimatických podmínkách
to může být až 30 sekund).
Pokud motor nenastartu
je, vypněte a zapněte
zapalov
Page 28 of 340
26
Kontrola funkcí
KontrolkaStavPříčinaAkce/Doporučení
Automatické stíránírozsvícená. Ovladač stěračů byl stlačen směremdolů. Automatick
Page 29 of 340
1
27
Kontrola funkcí

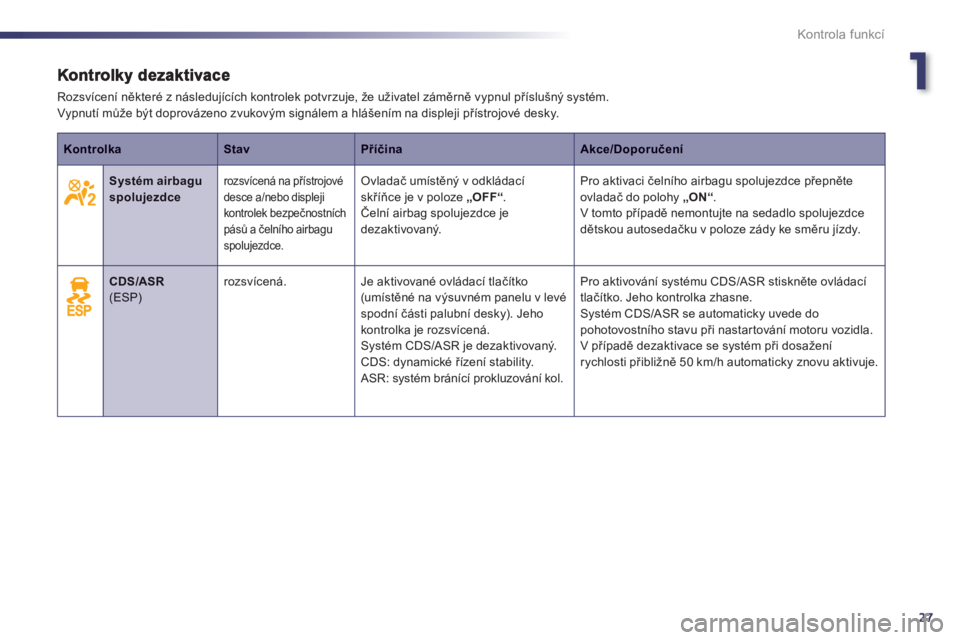

Rozsvícení některé z následujících kontrolek potvrzuje, že uživatel záměrně vypnul příslušný systém.Vypnutí může být doprovázeno zvukovým signálem a hlášením na displeji přístrojové desky.
KontrolkaStavPříčinaAkce/Doporučení
Systém airbagu spolujezdce
rozsvícená na přístrojové
desce a/nebo displejikontrolek bezpečnostních
pásů a čelního airbagu spolujezdce.
Ovladač umístěný v odkládacískříňce je v poloze „OFF“
.
Čelní airbag spolujezdce je
dezaktivovaný. Pro aktivaci
čeln
Page 30 of 340
28
Kontrola funkcí

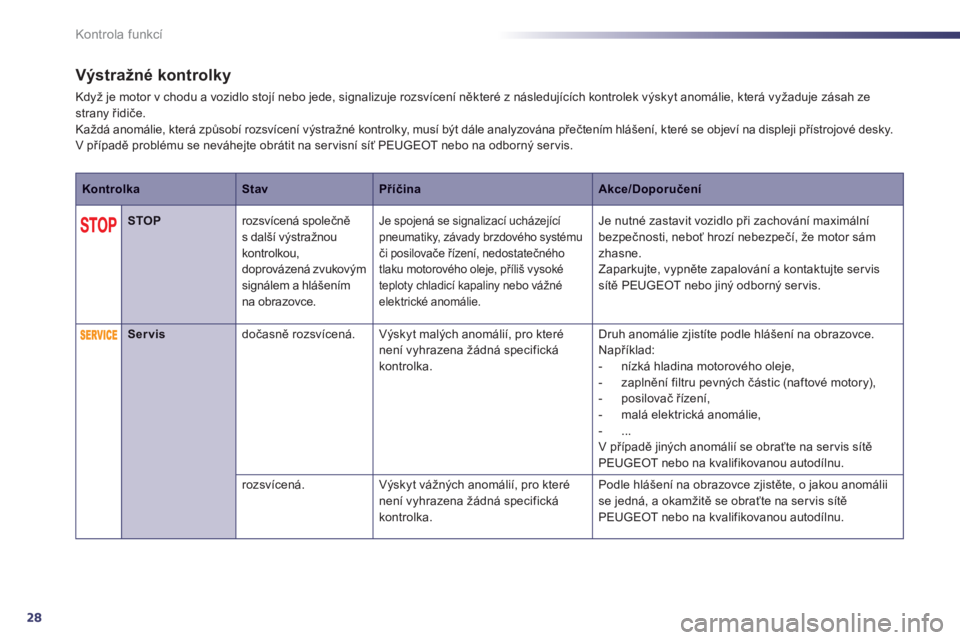

Výstražné kontrolky
Když je motor v chodu a vozidlo stojí nebo jede, signalizuje rozsvícení některé z následujících kontrolek výskyt anomálie, která vyžaduje zásah zestrany řidiče.
Ka
Page 31 of 340
1
29
Kontrola funkcí

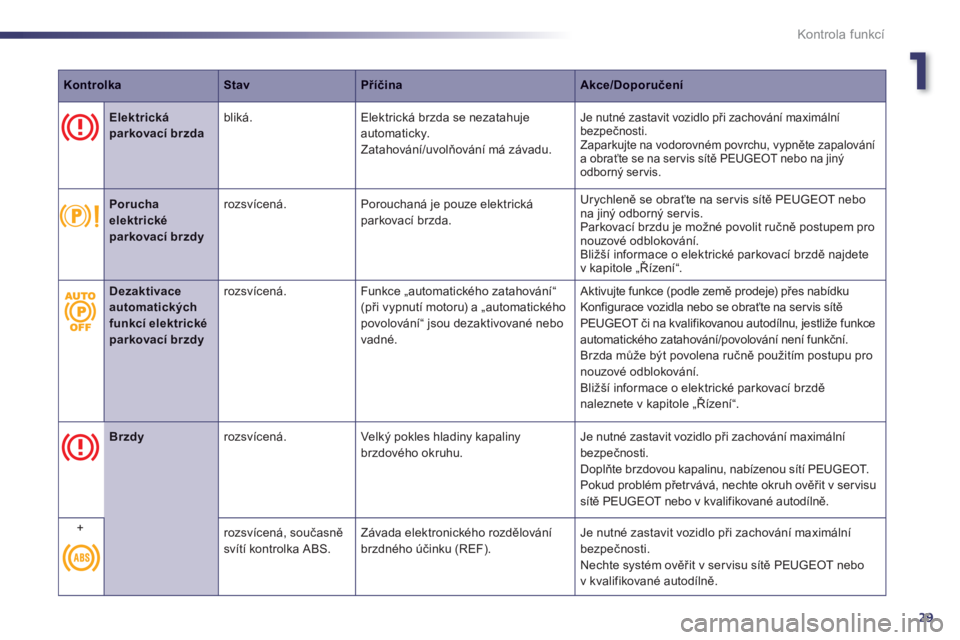

KontrolkaStavPříčinaAkce/Doporučení
Elektrickáparkovací brzda
bliká. Elektrická brzda se nezatahuje
automaticky.
Zatahování/uvolňování má závadu.
Je nutné zastavit vozidlo při zachov
Page 32 of 340
30
Kontrola funkcí

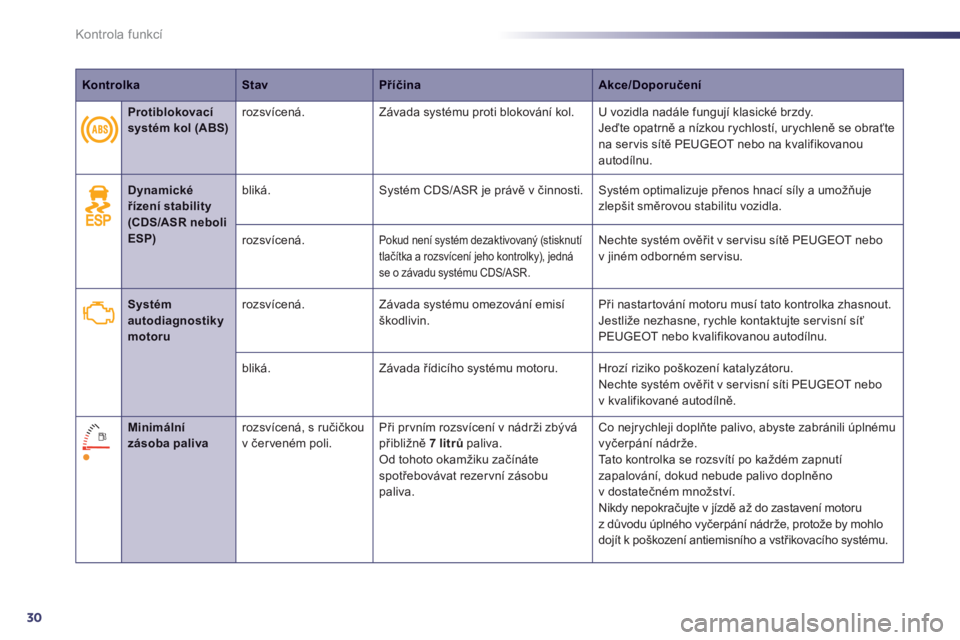

KontrolkaStavPříčinaAkce/Doporučení
Dynamickéř
