2012 Peugeot 508 Návod k obsluze (in Czech)

8
175
i
Praktické informace
A.Volič polohy „Oprava“ nebo „Huštění“.
B.Spínač pro zapnutí „I“
/vypnutí „O“ . C.Tlačítko pro snížení tlaku. D.Tlakoměr (v barech nebo psi). E.
Přihrádka obsahující:
- Kabel s adaptérem pro zásuvku 12 V,
- Různé koncovky pro huštění
nafukovacích předmětů, např. míčů, pneumatik jízdního kola...


Popis sady
F.
Kar tuše s vyplňovacím přípravkem. G.
Bílá hadice s uzávěrem pro opravu. H.Černá hadice pro huštění.I.Samolepka s vyznačením omezení rychlosti.


Samolepku s vyznačením omezení rychlosti I
je třeba nalepit na volant, aby tak řidiči připomínala, že jedno kolo vozidla lze používat jen dočasně.
Při j

176
!i!
Praktické informace
Postup opravy
1. Z alepení
)Vypněte zapalování.)Otočte volič Ado polohy „Oprava“. )Ověřte, že je spínač B
přepnutýdo polohy „O“.
)
Zcela rozviňte bílou hadici G.)
Vy

8
177
i
i
Praktické informace

Pokud se Vám do přibližně pěti až sedmi minut nepodaří dosáhnoutuvedeného tlaku, nelze pneumatikuopravit. Obraťte se s žádostí o pomoc na servisní síť PEUGEOT nebo naodborný servis.
)Zapněte kompresor přepnut

178
!
Praktické informace

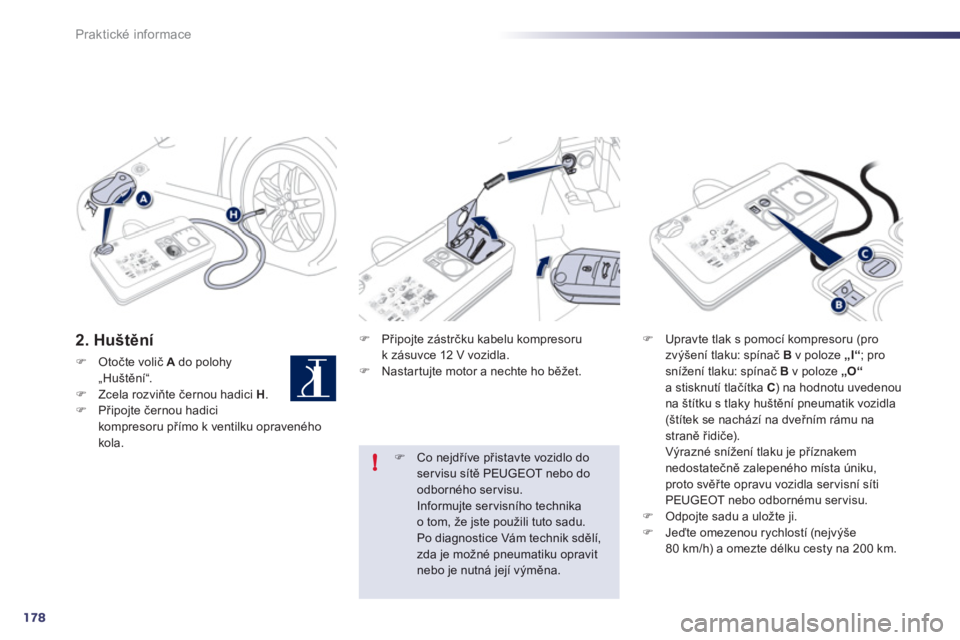

2. Huštění
)Otočte volič Ado polohy„Huštění“. )Zcela rozviňte černou hadici H.)Připojte černou hadicikompresoru přímo k ventilku opraveného
kola.
)
Připojte z

8
179
!
Praktické informace

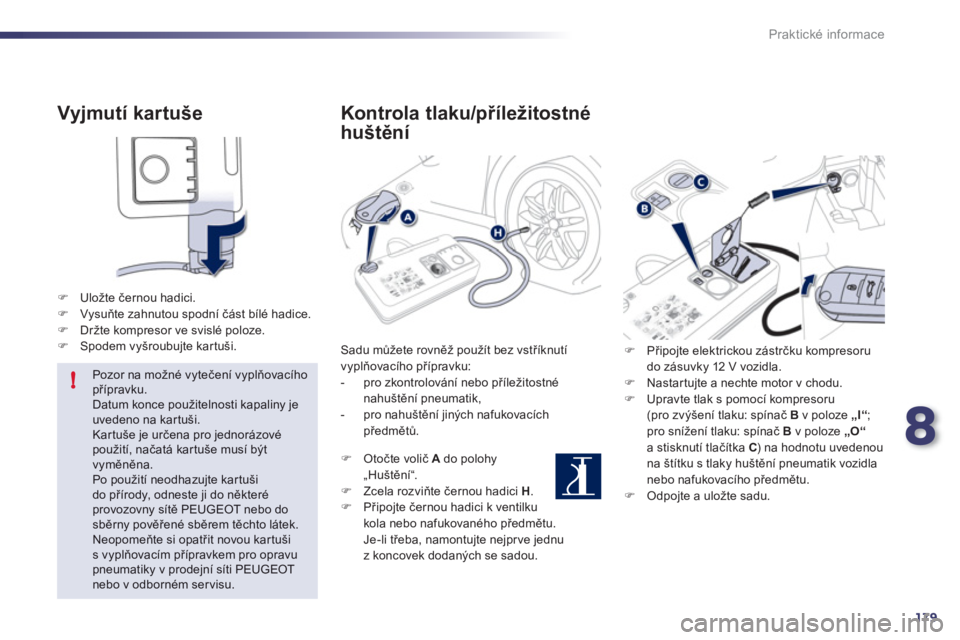

Vyjmutí kartuše
)Uložte černou hadici. )Vysuňte zahnutou spodní část bílé hadice.)Dr

180
Praktické informace














Výměna kola Pracovní postup pro výměnu defektního kola za rezervní kolo s pomocí nářadí z výbavy vozidla.
N
ářad

8
181
i
Praktické informace

Kolo s ozdobným krytem
Při montáži kola nasaďteozdobnýkryt nejprve výřezem proti ventilku,poté jej dlaní ruky přitlačte po jeho obvodu.Rezervní kolo
je připravené pod podlážkou
zavazadlového prostoru.
V závislosti na zemi prodeje může být rezervní kolo plechové, hliníkové nebo typu „na dojetí“.
Více informací naleznete v odstavci „Přístup
k nářadí“ na předcházející straně.
Přístup k rezervnímu kolu

Vyjmutí kola
)
Vyšroubujte centrální žlutý šroub. )
Uchopte zespod a zvedněte rezervní kolo směrem k sobě. )
Vyjměte kolo ze zavazadlového prostoru.
Podle stupn
ě vČbavy Va

182
i
Praktické informace
Uložení kola
) Vraťte do středu kola přídržné pouzdro
a zajistěte jej zaklapnutím.)
Dejte zpět na m
