2012 Peugeot 508 Manualul de utilizare (in Romanian)

8
175
i
Informaţii practice
A.Selector de poziţie "Reparare" sau
"Umflare".B.Întrerupător pornit "I"/oprit "O".C.Buton de dezumflare. D.Manometru (în bari sau p.s.i.). E.
Compar timent ce conţine:
- un cablu cu adaptor pentru priza 12 V,
- diverse capete de umflare pentru accesorii, cum ar fi mingi, anvelope de bicicleta...


Descrierea kitului
F.
Cartuş cu produs de colmatare. G.
Tub alb cu buşon pentru reparare.H.Tu b n egru pentru umflare. I.Autocolant de limitare a vitezei.


Autocolantul de limitare a vitezei Itrebuie lipit pe volanul vehiculului pentrua vă aduce aminte că roata este

176
!i!
Informaţii practice
Procedura de reparare
1. Colmatare
)Taiati contactul. )Rotiţi selectorul A
pe poziţia "Reparare".)Ver if ic aţi că întrerupătorul Besteîn poziţia "O".
)
Derulaţi complet tubul alb G.)
Deşurubaţi buşonul tubului alb. )
Racordaţi tubul alb la valva pneului ce
trebuie reparat.
)Conectaţi alimentarea electrică a compresorului la una din prizele de 12 Vale vehiculului. )Porniţi motorul şi lăsaţi-l să funcţioneze.
Fiţi atenţi, acest produs este nociv(ex. etilen-glicol, colofoniu...)

8
177
i
i
Informaţii practice

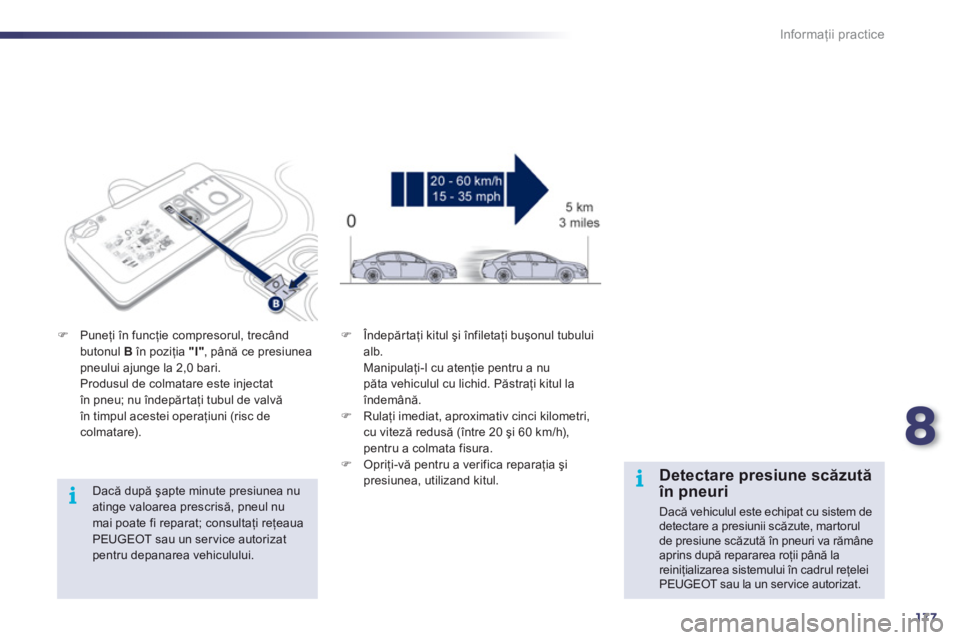

Dacă după şapte minute presiunea nu atinge valoarea prescrisă, pneul numai poate fi reparat; consultaţi reţeaua PEUGEOT sau un service autorizatpentru depanarea vehiculului.
)Puneţi

178
!
Informaţii practice

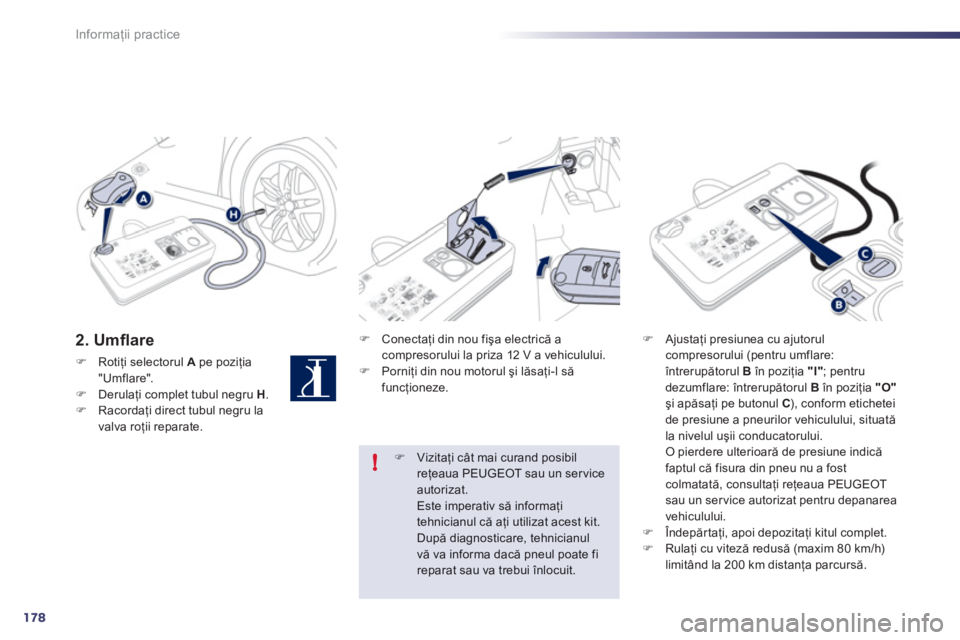

2. Umfl are
)Rotiţi selectorul A
pe poziţia"Umflare".)Derulaţi complet tubul negru H.)Racordaţi direct tubul negru la
valva roţii reparate.
) Conectaţi din nou fişa electrică a compresorului la priza 12 V a vehiculului. )
Porniţi din nou motorul şi lăsaţi-l săfuncţioneze.
)Ajustaţi presiunea cu ajutorul compresorului (pentru umflare:

8
179
!
Informaţii practice


Indepartarea cartusului
)Depozitati tubul negru.)Degajaţi baza cu cot a tubului alb.)Menţineţi compresorul ver tical.)Desfiletaţi car tuşul prin partea inferioară.


Fiţi atenţi la eventualele scurgeri de lichid. Data limită de utilizare a lichidului este

180
Informaţii practice

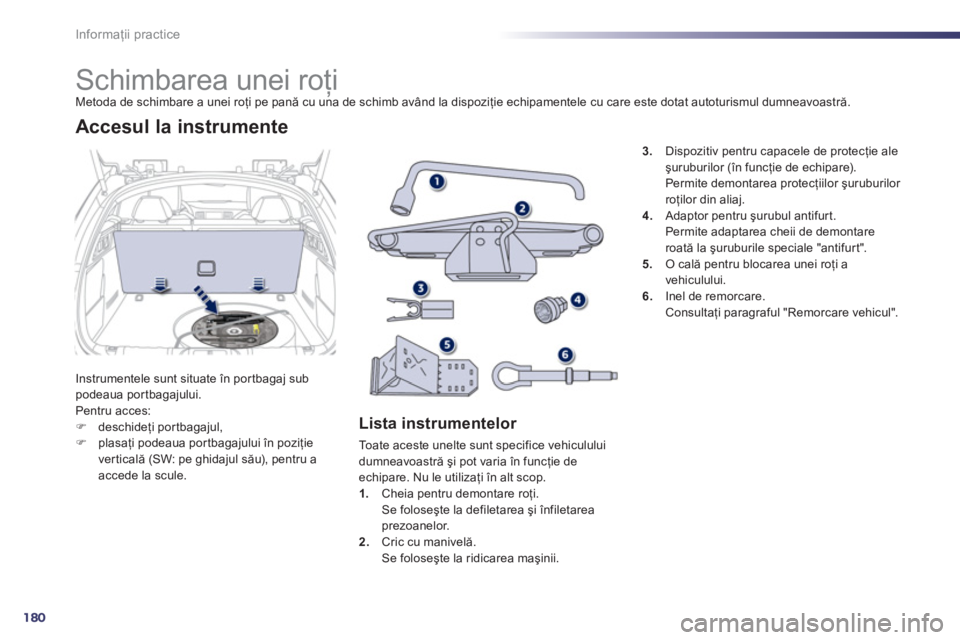

Schimbarea unei roţi Metoda de schimbare a unei roţi pe pană cu una de schimb având la dispoziţie echipamentele cu care este dotat autoturismul dumneavoastră.ţ
Instrumentele sunt situate

8
181
i
Informaţii practice

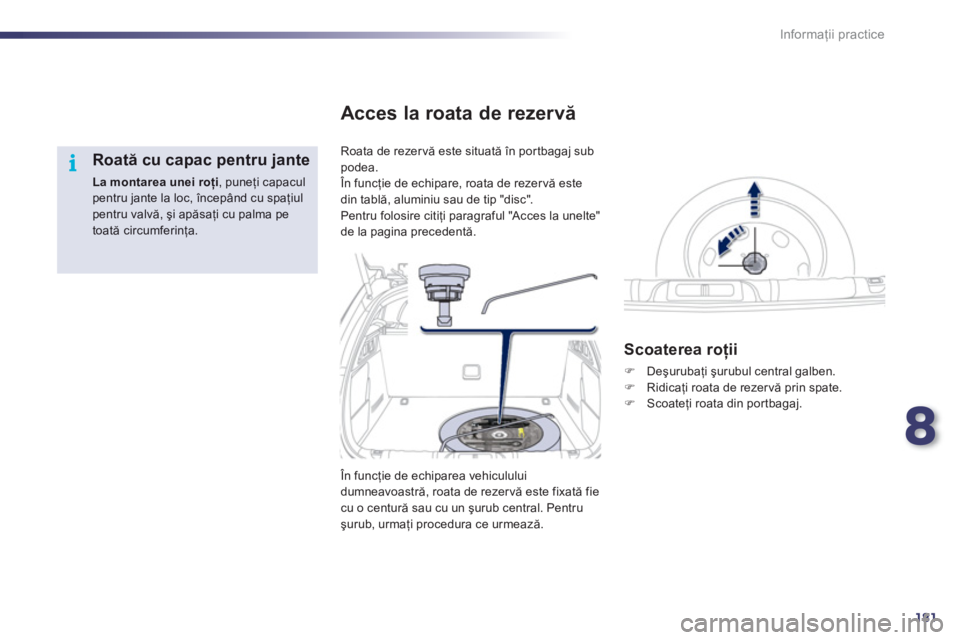

Roată cu capac pentru jante
La montarea unei roţi, puneţi capacul pentru jante la loc,

182
i
Informaţii practice
Depozitarea roţii
)
Aşezaţi suportul pentru unelte
