2012 Peugeot 508 Kezelési útmutató (in Hungarian)

8
191
Gyakorlati tudnivalók
Irányjelzők
)Feküdjön a gépjármű al

192
i
Gyakorlati tudnivalók
1.Féklámpák (fénykibocsátó diódák- LED).2. Tolatólámpák (P21W).3.Irányjelzők (PY21W borostyán).4.Helyzetjelzők (fénykibocsátódiódák-LED).5.Ködfényszórók (H21W).

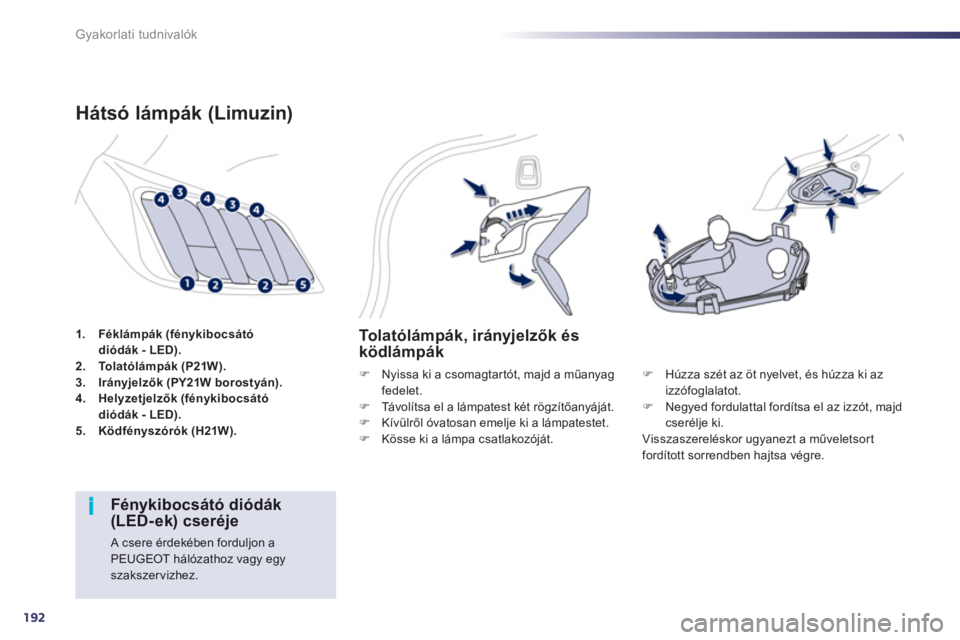

Hátsó lámpák (Limuzin)
Tolatólámpák, irányjelzők ésködlámpák
)
Nyissa ki a csomagtar tót, majd a műanyagfedelet. )
Távolítsa el a lámpatest két rögzítőanyáját. )
Kívülről óvatosan emelje ki a lámpatestet.)
Kösse ki a lámpa csatlakozóját.
)Húzza szét az öt nyelvet, és húzza ki az
izzófoglalatot. )Negyed fordulattal fordítsa el az izzót, majdcserélje ki.
Visszaszereléskor ugyanezt a műveletsor t
fordított sorrendben hajtsa végre.


Fénykibocsátó diódák (LED- ek) cseréje
A csere érdekében forduljon aPEUGEOT hálózathoz vagy egy szakszervizhez.

8
193
i
Gyakorlati tudnivalók
1.Féklámpák(fénykibocsátó diódák - LED).2.Tolatólámpák (W19W).3.Irányjelzők (PY21W borostyánszínű).4.Helyzetjelzők (fénykibocsátó diódák - LED).5.Ködfényszórók(fénykibocsátó diódák - LED).
Hátsó lámpák (SW)
)
Nyissa ki a csomagtartót, majd húzza le a
takarófedelet. ) Távolítsa el a tömítőhabot.)
Kösse ki a lámpa csatlakozóját. )
Távolítsa el a lámpatest rögzítőanyáját.
Irányjelzők (a sárvédőkön)
)
Óvatosan emelje ki a lámpát kívülről. )
Távolítsa el a tömítőhabot. )
Pattintsa ki a foglalatot.)
Negyed fordulattal fordítsa el az izzót, majdcserélje ki.
Visszaszereléskor ugyanezt a műveletsor t fordított sorrendben hajtsa végre.



Fénykibocsátó diódák (LED- ek) cseréje
A csere érdekében forduljon aPEUGEOT hálózathoz vagy egy minős

194
Gyakorlati tudnivalók
Tolatólámpák (a csomagtérfedélen)
)Nyissa ki a csomagtérfedelet, majd húzzale a takarófedelet. )Kösse ki a lámpa csatlakozóját. )Távolítsa el a lámpa rögzítőanyáját.
)
Óvatosan emelje ki a lámpát kívülről. )
Távolítsa el a tömítőhabot. )Negyed fordulattal fordítsa el a foglalatot, majd cserélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsor t
fordított sorrendben hajtsa végre.

8
195
Gyakorlati tudnivalók

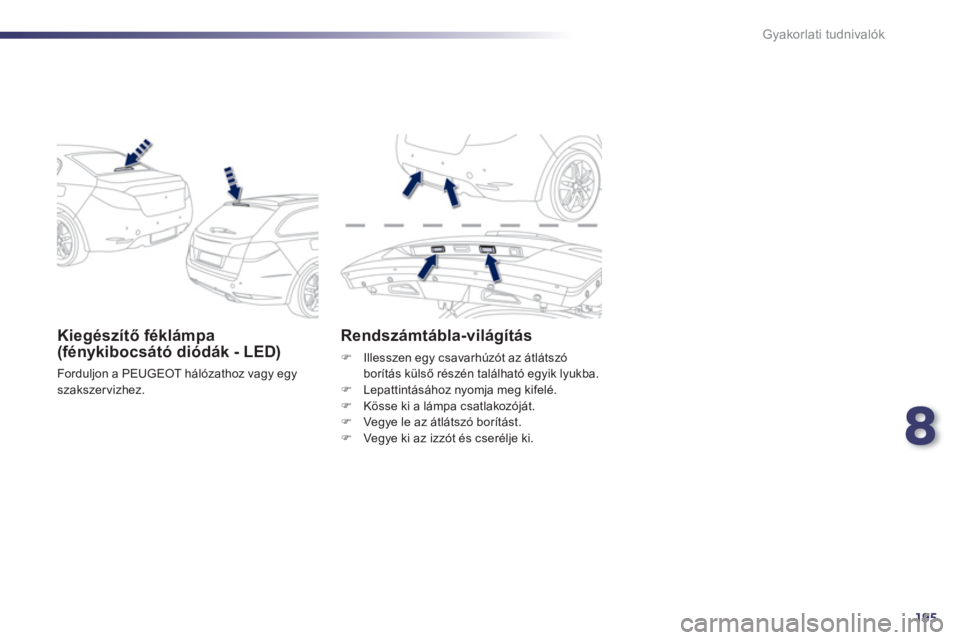

Kiegészítő féklámpa (fénykibocsátó diódák - LED)

Forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.

Rendszámtábla-világítás
)
Illesszen egy csavarhúzót az átlátszóborítás külső részén található egyik lyukba.)
Lepattintásához nyomja meg kifelé.)
Kösse ki a lámpa csatlakozóját. )
Vegye le az átlátszó borítást. )
Vegye ki az izzót és cserélje ki.

196
i
!
Gyakorlati tudnivalók

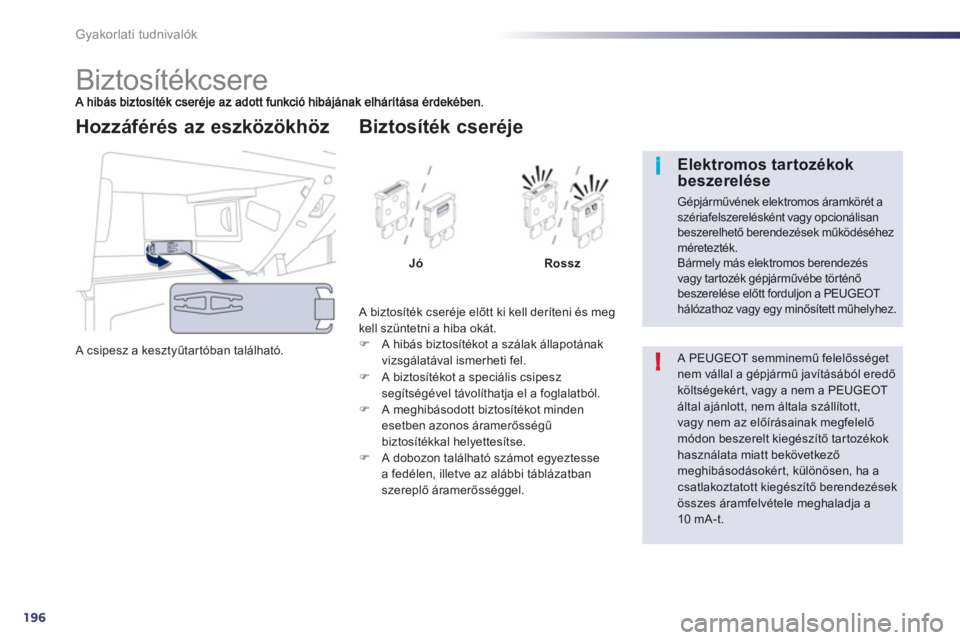

Biztosítékcsere
A csipesz a kesztyűtart

8
197
Gyakorlati tudnivalók
A biztosítékdoboz a műszerfal alsó részén
található (bal oldalon).

Hozzáférés a biztosítékokhoz
)Nyissa le a rejtett rekeszt, majd gyengén húzza túl az ellenállási ponton.
BiztosítékszámaÁramerősség(A) Funkció
F6 A vagy B15
Autórádió.
F
83 Riasztó.
F1
310
Első szivargyújtó.
F1410
Első 12 V-os csatlakoz

198
Gyakorlati tudnivalók


Biztosíték száma
Áramerősség (A)
Funkció



F3 15
Vezetőoldali ablakemelő konzol, hátsó ülések 12 V-os csatlakozója.
F4 15 Csomagtéri 12 V-os csatlakozó.


F5
30
Szakaszos hátsó ablakemelő.
F6 30

Szakaszos első ablakemelő.
F11

20

Vonóhoro
g egység.


F12

20

A
udioerősítő.
F15

20

Panoráma üve
gtető sötétítő (SW).
F16

5

V
ezetőoldali ablakemelő konzol.

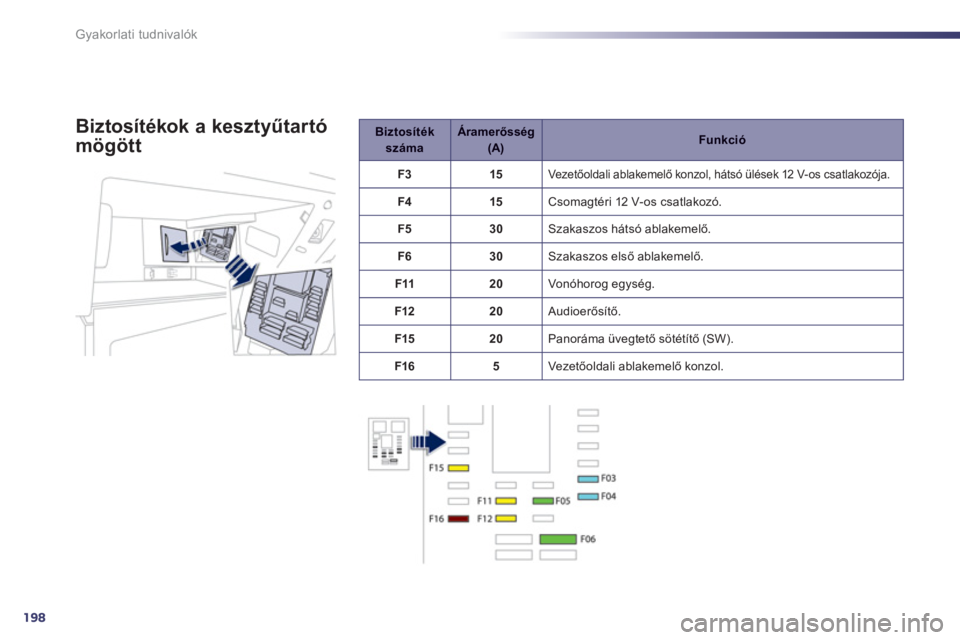

Biztosítékok a kesztyűtartó
mögött
