2012 PEUGEOT 5008 stop start

SE
Z
4
VNĚ VOZIDLA


Uvítací osvětlení
Přídavné osvětlení exteriéru a interiéru
vozidla, ovládané na dálku, usnadňuje
přístup k vozidlu na špatně osvětlených
místech.
93

Systém Stop & Start
Tento systém dočasně vypne motor
vozidla při zastávkách v průběhu jízdy
(semafory, dopravní zácpy apod.). Motor
se znovu automaticky rozběhne ve chví-
li, kdy si přejete opět se rozjet. Systém
Stop & Start umožňuje dosáhnout snížení
spotřeby paliva i emisí škodlivin a nabízí
komfort naprostého ticha při zastavení
vozidla.
164

Osvětlení zatáčky
Tato světla zajišťují automaticky lepší
osvětlení projížděných zatáček.
95
Prosklená panoramatická střecha
Prosklená střecha zajišťuje vynikající
viditelnost a světlost v kabině vozidla.
108

SE
Z
9
MÍSTO ŘIDIČE



1.
Ovladače regulátoru rychlosti/
omezovače rychlosti.

2.
Ovladač pro nastavení volantu.

3.
Ovladače vnějšího osvětlení
a směrových světel.

4.
Přístrojová deska.

5.
Airbag řidiče.
Zvukové výstražné zařízení.

6.
Řadicí páka.

7.
Ovladač elektrické parkovací brzdy.

8.
Zásuvka 12 V.

9.
Ovladač clony prosklené
panoramatické střechy.

10.
Úložný prostor na straně řidiče
(Příručka pro uživatele).

11 .
Ovladač otevírání kapoty.

12.
Ovladače vnějších zpětných
zrcátek.
Ovladače oken.
Dětská pojistka.

13.
Ovladač pro ruční nastavení sklonu
světlometů.
Centrální ovladač přístrojové desky,
spojený se systémem WIP Com 3D.

14.
Ovládací tlačítko alarmu.
Ovládací tlačítko parkovacího
asistenta.
Ovládací tlačítko dynamického
řízení stability (ESP/ASR).
Ovládací tlačítko dezaktivace
systému Stop & Start.

15.
Tryska pro odmrazování oken
předních dveří.

16.
Tryska pro odmrazování čelního
skla.

SE
Z
16
PŘÍSNÉ SLEDOVÁNÍ

Přístro
jová deska



A.
Při zapnutém zapalování musí ručič-
ka udávat hladinu paliva v nádrži.

B.
Po spuštění motoru musí zhasnout
kontrolka minimální zásoby paliva.

C.
Po zapnutí zapalování musí ukaza-
tel hladiny oleje po několik sekund
zobrazovat „ OIL OK“.

Jestliže hladiny provozních náplní ne-
jsou správné, proveďte jejich doplnění.
27


1.
Při zapnutí zapalování se rozsvítí oranžo-
vé a červené výstražné kontrolky.


2.
Po spuštění motoru musí tyto kont-
rolky zhasnout.
Jestliže kontrolky zůstanou rozsvícené,
vyhledejte si pokyny na příslušné straně.
29


Panely s ovladači

Rozsvícení kontrolky signalizuje stav
příslušné funkce.


A.
Systém měření
disponibilního místa. 169
165
81
167
131
127
148
128
B.
Dezaktivace systému
Stop & Start.

C.

Prostorová ochrana alarmu.


D.
Parkovací asistent
s vizuální a zvukovou
signalizací.

E.
ESP OFF.

F.
Dětská pojistka.

G.
Průhledový displej.

H.
Výstražná světla.
Dole


Uprostřed

150
I.

Asistent pro dodržování bezpečného
odstupu „Distance alert“.
86


J.
Centrální zamykání.

SE
Z
20
SNADNÉ ŘÍZENÍ

S
ystém Stop & Start


Přechod motoru do režimu STOP

U řízené manuální převodovky

a při rychlosti nižší než 6 km/h
stlačte brzdový pedál nebo pře-
suňte volicí páku do polohy N
.
Na přístrojové desce se rozsvítí kontrol-
ka „
ECO“
a motor se vypne.
V některých zvláštních případech
nemůže být režim STOP aktivován;
kontrolka „


ECO“
několik sekund bliká
a poté zhasne.
Přechod motoru do režimu START

U řízené manuální převodov-
ky
proveďte následující úkony;
kontrolka „ ECO“
zhasne a motor
se automaticky rozběhne:


- s volicí pákou v poloze A
nebo M

uvolněte brzdový pedál,

- nebo s volicí pákou v poloze N
a s uvol-
něným brzdovým pedálem přesuňte
volicí páku do polohy A
nebo M
,

- nebo zařaďte zpáte
čku.
V některých zvláštních případech se
může režim START spustit automaticky;
kontrolka „ ECO“
několik sekund bliká
a poté zhasne.
Dezaktivace/Aktivace
Systém můžete kdykoli vypnout pomocí
ovládacího tlačítka „
ECO OFF“
; kont-
rolka tlačítka se rozsvítí.
Před doplňováním paliva nebo
před zásahem v motorovém
prostoru vždy povinně vypně-
te zapalování klíčem.
Systém se automaticky akti-
vuje po každém nastartování
motoru vozidla pomocí klíče.
165

31

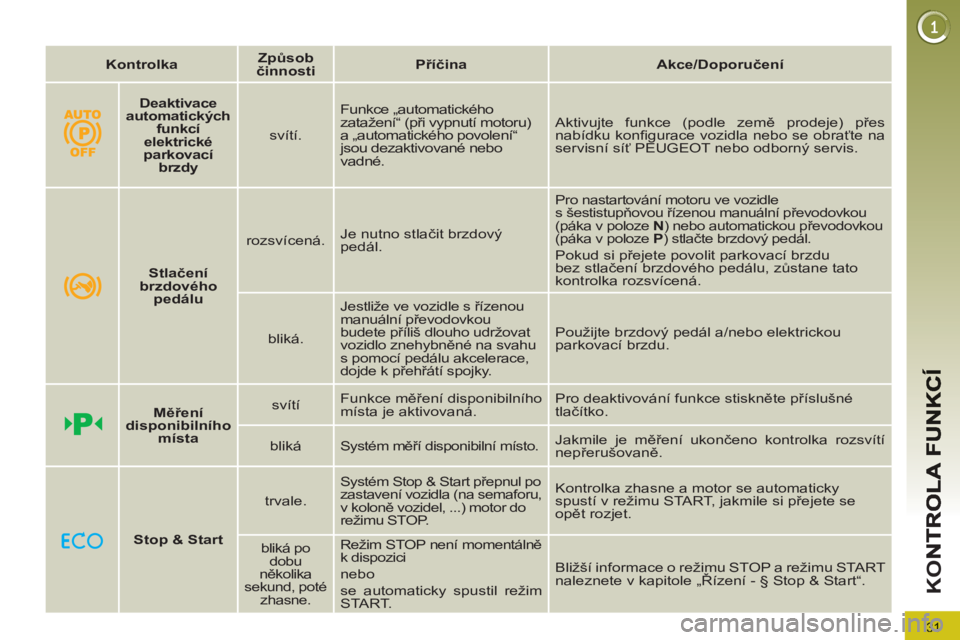

K
O


Kontrolka



Zp

ůsob
činnosti



Příčina



Akce/Doporučení




Deaktivace
automatických
funkcí
elektrické
parkovací
brzdy

svítí.

Funkce „automatického
zatažení“ (při vypnutí motoru)
a „automatického povolení“
jsou dezaktivované nebo
vadné. Aktivujte funkce (podle země prodeje) přes
nabídku konfi gurace vozidla nebo se obraťte na
servisní síť PEUGEOT nebo odborný servis.


Stlačení
brzdového
pedálu


rozsvícená. Je nutno stlačit brzdový
pedál. Pro nastartování motoru ve vozidle
s šestistupňovou řízenou manuální převodovkou
(páka v poloze N
) nebo automatickou převodovkou
(páka v poloze P
) stlačte brzdový pedál.
Pokud si přejete povolit parkovací brzdu
bez stlačení brzdového pedálu, zůstane tato
kontrolka rozsvícená.

bliká. Jestliže ve vozidle s řízenou
manuální převodovkou
budete příliš dlouho udržovat
vozidlo znehybněné na svahu
s pomocí pedálu akcelerace,
dojde k přehřátí spojky. Použijte brzdový pedál a/nebo elektrickou
parkovací brzdu.




Měření
disponibilního
místa
svítí Funkce měření disponibilního
místa je aktivovaná. Pro deaktivování funkce stiskněte př
íslušné
tlačítko.

bliká Systém měří disponibilní místo. Jakmile je měření ukončeno kontrolka rozsvítí
nepřerušovaně.




Stop & Start


trvale. Systém Stop & Start přepnul po
zastavení vozidla (na semaforu,
v koloně vozidel, ...) motor do
režimu STOP. Kontrolka zhasne a motor se automaticky
spustí v režimu START, jakmile si přejete se
opět rozjet.

bliká po
dobu
několika
sekund, poté
zhasne. Režim STOP není momentálně
k dispozici
nebo
se automaticky spustil režim
START. Bližší informace o režimu STOP a režimu START
naleznete v kapitole „Řízení - § Stop & Start“.

VÍC
57
Vysvětlení několika výrazů…

Jakmile je jízdní dosah nižší než 30 km,
zobrazí se pomlčky. Po doplnění nej-
méně pěti litrů paliva je znovu vypočí-
tán jízdní dosah a zobrazí se, pokud je
větší než 100 km.
Jestliže za jízdy svítí nepřetržitě
pomlčky místo čísel, obraťte se
na servis sítě PEUGEOT nebo
na kvalifi kovanou autodílnu. Tato informace se zobrazuje
až od rychlosti 30 km/h.
Tato hodnota může kolísat
v důsledku změny stylu jízdy
nebo profi lu vozovky, při nichž
dojde k velké změně okamžité spo-
třeby.
Jízdní dosah
(km nebo míle)
Udává počet kilometrů, které
je ještě možné ujet s palivem
zbývajícím v nádrži, a to v závislosti na
průměrné spotřebě na několika posled-
ně ujetých kilometrech.
Okamžitá spotřeba
(l/100 km nebo km/l nebo mpg)
Jedná se o prům
ěrnou spotře-
bu paliva za několik posledních
sekund.

Průměrná spotřeba

(l/100 km nebo km/l nebo mpg)
Jedná se o průměrné
množství spotřebovaného
paliva od posledního vynu-
lování počítače.
Ujetá vzdálenost
(km nebo míle)

Udává vzdálenost ujetou od
posledního vynulování počítače.



Průměrná rychlost
(km/h nebo mph)
Jedná se o průměrnou rychlost
počítanou od posledního vynu-
lování počítače (zapnuté zapa-
lování).






Počitadlo využití systému
Stop & Start
(minuty/vteřiny nebo hodiny/
minuty)
Pokud je Vaše vozidlo vybaveno systé-
mem Stop & Start, je na počitadle zobra-
zován čas, po který byl během aktuální
jízdy aktivován režim STOP.
Vynuluje se po každém zapnutí zapa-
lování.


Vzdálenost do cílového místa
(km nebo míle)
Jedná se o vzdálenost, která zbý-
vá do cílového místa. Je počítána
podle aktuální polohy navigačním systé-
mem, pokud je aktivováno navádění, nebo
odpočítávána od hodnoty, kterou na začát-
ku jízdy zadá uživatel.
Jestliže uživatel na začátku jízdy nezadá
vzdálenost do cílového místa, zobrazují
se místo číslic pomlčky.

PO
61
Odmrazování - odmlžování
Ovládací tlačítko se nachází
na čelním panelu systému kli-
matizace.
ODMRAZOVÁNÍ ZADNÍHO
OKNA



)
Vypněte odmrazování zadní-
ho okna a vnějších zpětných
zrcátek, jakmile to považuje-
te za možné, protože nižší
spotřeba proudu znamená
rovněž nižší spotřebu paliva.

Zapnutí

Odmrazování zadního okna může být
v činnosti jen při běžícím motoru.


)
Stiskněte toto tlačítko pro zapnutí
odmrazování zadního okna a vněj-
ších zpětných zrcátek. Rozsvítí se
kon trolka náležející k tlačítku.

Vypnutí

Odmrazování se zastaví automaticky,
aby se zabránilo nadměrné spotřebě
elektrické energie.


)
Odmrazování je možno vypnout
před jeho automatickým zastavením
opětovným stisknutím tlačítka. Kon-
trolka náležející k tlačítku zhasne.


5. Zapínání/vypínání klimatizace

Klimatizační systém je koncipován
tak, aby mohl účinně fungovat ve
všech ročních obdobích. Je třeba
jej používat se zavřenými okny.

Systém umožňuje:


- snížit teplotu v interiéru v létě,

- zvýšit účinnost odmlžování v zimě,
při teplotách pod 3 °C.


Zapnutí


)
Stiskněte tlačítko „A/C“
, rozsvítí se
kontrolka tlačítka.
Klimatizace nefunguje, když je ovladač
seřizování rychlosti ventilátoru 2
v poloze
„0“.
Pro rychlejší ochlazení vzduchu v kabině
můžete na chvíli použít funkci obíhání vnitř-
ního vzduchu. Poté znovu aktivujte přívod
vnějšího vzduchu. Symboly na ovládacím pane-
lu indikují polohy ovladačů ro
rychlé odstranění námrazy nebo
kondenzace na čelním skle a
bočních oknech:


)
nastavte ovladač vstupu vzduchu 4

do polohy „Vstup vnějšího vzduchu“
(kontrolka nesvítí),

)
nastavte ovladač rozdělování proudu
vzduchu 3
do polohy „Čelní sklo“,

)
nastavte otočný ovladač rychlosti venti-
látoru 2
do polohy 5 (maximum),

)
nastavte otočný ovladač teploty 1

do červeného pole (topení).


Vypnutí


)

Znovu stiskněte tlačítko „

A/C“
, kontrolka
tlačítka zhasne.

Vypnutí klimatizace může způsobit
nepříjemné projevy (vlhkost, zamlžení
skel).






U funkce Stop & Start není při
odmlžování k dispozici režim
STOP.

PO
63
Ruční nastavení

Podle svého přání můžete změnit seří-
zení, které Vám automatický systém
nabízí. Při ruční změně jednoho z para-
metrů zůstanou ostatní funkce i nadále
řízeny automaticky.


)
Zpět do plně automatického progra-
mu se můžete vrátit stisknutím tlačítka
„AUTO“.


)
Stiskněte toto tlačítko pro
vypnutí chlazení vzduchu.

6. Seřízení rozdělení proudu vzduchu


)

Stiskněte jedno nebo několik
tlačítek pro nasměrování vzdu-
chu:

7. Seřízení rychlosti ventilátoru


)

Otáčejte tímto ovladačem smě-
rem doleva pro snížení rychlosti
nebo směrem doprava pro zvý-
šení rychlosti ventilátoru.


5. Zapínání/vypínání chlazení vzduchu klimatizace



- k čelnímu sklu a bočním oknům
(odmlžování nebo odmrazování),

- k čelnímu sklu, bočním oknům
a do větracích výstupů,

- k čelnímu sklu, bočním oknům,
do větracích výstupů a k nohám
cestujících,

- do větracích výstupů a k nohám
cestujících,

- do větracích výstupů,

- k nohám cestujících,

- k čelnímu sklu, bočním oknům
a k nohám cestujících.

Kontrolky rychlosti ventilátoru, které se
nacházejí mezi dvěma vrtulkami, se
postupně rozsvěcují podle požadované
hodnoty.


Pro co největší ochlazení nebo
zahřátí vzduchu v kabině je mož-
no překročit minimální hodnotu 14
nebo maximální hodnotu 28.



)
Otočte ovladačem 2
nebo 3
smě-
rem doleva až k zobrazení „LO“

(low) nebo směrem doprava až
k zobrazení „HI“
(high). Při vypnutí klimatizace může dojít k nepří-
jemným projevům (vlhkost, zamlžení
skel).


)
Stiskněte znovu toto tlačítko pro
návrat na automatickou funkci klima-
tizace. Rozsvítí se kontrolka tlačítka
„A/C“
.







U funkce Stop & Start není při
odmlžování k dispozici režim
STOP.
