Page 122 of 174
11
120
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Замена ламп в противотуманных
фарах
)
Подденьте повторитель отверт-
кой, вставив ее посередине меж-
ду ним и основанием зеркала.
)
Действуя отверткой как рычагом,
извлеките повторитель в сборе.
)
Отсоедините от повторителя
разъем электропроводки.
Установка на место осуществляется
в обратной последовательности.
Повторитель можно приобрести в тор-
гово-сервисной
сети PEUGEOT или в
специализированном техцентре.
Замена бокового повторителя
указателя поворота в сборе с лампой
По поводу замены этих ламп обрати-
тесь в сервисную сеть PEUGEOT или
в специализированный техцентр.
)
Снимите защитный кожух, потя-
нув для этого язычок фиксатора.
)
Отсоедините от лампы разъем
электрожгута.
)
Поверните на четверть оборота
патрон с лампой и извлеките ее.
)
Извлеките лампу и замените ее.
Установка на место осуществляется
в обратной последовательности.
Замена лампы стояночных огней
Page 123 of 174
11
121
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

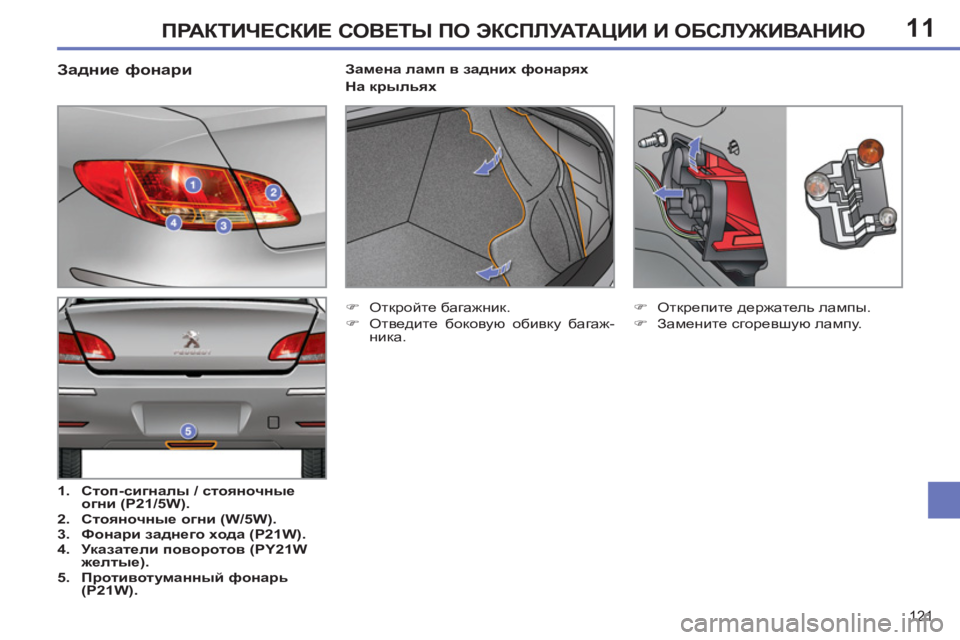

Задние фонари
1.
Стоп-сигналы / стояночные
огни (P21/5W).
2.
Стояночные огни (W/5W).
3.
Фонари заднего хода (P21W).
4.
Указатели поворотов (PY21W
желтые).
5.
Противотуманный фонарь
(P21W).
Замена ламп в задних фонарях
На крыльях
)
Откройте багажник.
)
Отведите боковую обивку багаж-
ника.
)
Открепите держатель лампы.
)
Замените сгоревшую лампу
.
Page 124 of 174
11
122
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
На крышке багажника
)
Откройте багажник.
)
Снимите обивку с крышки багаж-
ника.
)
Отсоедините от фонаря разъем
электропроводки.
)
Отверните обе гайки крепления
фонаря.
)
Осторожно извлеките фонарь на-
ружу.
)
Открепите держатель лампы.
)
Замените сгоревшую лампу.
Замена ламп подсветки номерного
знака
(W5W)
)
Вставьте тонкую отвертку в отвер-
стие рассеивателя.
)
Протолкните его наружу, чтобы
снять с фиксаторов.
)
Снимите рассеиватель.
)
Извлеките лампу и замените ее.
Замена лампы в фонаре третьего
стоп-сигнала
(5 ламп W5W)
Обратитесь в сервисную сеть PEUGEOT.
Замена лампы в противотуманном
фонаре
(P21W)
Обратитесь в сервисную сеть PEUGEOT.
Page 125 of 174
11
123
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Компания "Автомобили PEUGEOT"
не несет ответственности за не-
исправности Вашего автомобиля,
вызванные установкой дополнитель-
ного электрооборудования, не изго-
товленного или не рекомендованного
к использованию компанией "Автомо-
били PEUGEOT", либо установлен-
ного с нарушением ее инструкций.
В особенности это относится к вклю-
ченному дополнительному электро-
оборудованию, потребляющему ток
в сумме более 10 мА.
Монтаж дополнительного
электрооборудования
Система электрооборудования Вашего
автомобиля рассчитана на работу как со
стандартным электрооборудованием,
так и с дополнительными устройствами.
Прежде чем установить на свой авто-
мобиль дополнительные электрические
приборы или электронные устройства,
проконсультируйтесь в сервисной сети
PEUGEOT или в специализированном
техцентре.
ЗАМЕНА ЭЛЕКТРИЧЕСКОГОПРЕДОХРАНИТЕЛЯ
Доступ к инструментам
Специальный пинцет для предох-
ранителей расположен на обратной
стороне крышки блока предохрани-
телей в панели приборов.
Для доступа к ним:
)
откройте крышку перчаточного
ящика,
)
поверните винт на четверть обо-
рота влево,
)
снимите крышку с фиксаторов, по-
тянув ее за верхнюю часть спра-
ва,
)
снимите
крышку полностью и по-
верните ее низом кверху,
)
достаньте держатель, на котором
закреплен пинцет.
Снятие и установка
предохранителя
Перед заменой перегоревшего пре-
дохранителя необходимо:
)
выяснить и устранить причину не-
исправности,
)
выключить все потребители элект-
ропитания,
)
исключить качение автомобиля и
выключить зажигание,
)
определить сгоревший предох-
ранитель по таблицам и схемам,
находящимся на следующих стра-
ницах.
При замене предохранителя необхо-
димо:
)
извлечь
его специальным пинцетом
и проверить состояние его плавко-
го элемента,
)
сгоревший предохранитель заме-
нять новым точно такого же номина-
ла (такого же цвета); несовпадение
номиналов может привести к неис-
правности (и даже к пожару).
Если после замены предохранителя
неисправность не устранилась, про-
верьте бортовую электрическую цепь и
приборы
в сервисной сети PEUGEOT
или в специализированном техцентре.
Исправный
предохранитель
Сгоревший
предохранитель
Пинцет
Page 126 of 174
11
124
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Блок электрических предохранителей
в приборной панели
Этот бл ок предохранителей располо-
жен под панелью приборов (с левой
стороны).
Доступ к предохранителям
)
см. раздел "Доступ к инструмен-
там".
Предохранитель №
Номинальный
ток
Защищаемая цепь
F2
30 А
Система запирания / отпирания замков.
F3
5 A
Процессор подушек безопасности и
пиронатяжителей, наружные зеркала.
F4
10 A
Контактор педали сцепления и двухфункциональный
контактор тормозной системы, кондиционер воздуха,
датчик положения рулевого колеса, автоматическая
коробка передач, система ESC.
F5
30 A
Передние импульсные стеклоподъемники.
F6
30 A
Задние импульсные стеклоподъемники.
F7
5 A
Передний и задний плафоны, плафоны индивидуального
освещения, задние спот-плафоны, подсветка зеркал на
противосолнечных козырьках, подсветка перчаточного ящика.
F8
20 A
Автомагнитола, многофункциональный дисплей, предустановленная
система для послепродажной установки охранной сигнализации.
F9
30 A
Розетк а 12 В передняя, предустановленная система
для послепродажной установки автомагнитолы.
F10
15 A
Автоматическая коробка передач, контактор
STOP.
F11
15 A
Цепь слабого тока замка зажигания.
Перечень предохранителей
Page 127 of 174
11
125
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Предохранитель №
Номинальный
ток
Защищаемая цепь
F13
5 A
Электронный бл ок системы управления
двигателем.
F14
15 A
Панель приборов, подушки безопасности,
климат-контроль, многофункциональный дисплей.
F15
30 A
Система запирания / отпирания замков.
F17
40 A
Обогрев заднего стекла и наружных зеркал
заднего вида.
Page 128 of 174
11
126
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Доступ к предохранителям
)
Снимите крышку с фиксаторов.
)
Замените предохранитель (см.
соответствующий раздел).
)
После завершения работы тща-
тельно закройте крышку блока
предохранителей.
Блок электрических
предохранителей в моторном отсеке
Этот бл ок предохранителей располо-
жен в моторном отсеке возле аккуму-
ляторной батареи (с левой стороны).
Перечень предохранителей
Предохранитель №
Номинальный
ток
Защищаемая цепь
F1
20 A
Питание ЭБУ двигателя.
F2
15 A
Звуковой сигнал.
F3
10 A
Омыватель ветрового стекла.
F4
20 A
Омыватель фар.
F5
15 A
Электромагнитные клапаны разгрузки
адсорбера, топливный насос.
F6
10 A
Цепь датчика скорости движения автомобиля, система
ABS/ESC, процессор автоматической коробки передач.
F7
10 A
Процессор усилителя рулевого управления,
тормоз.
F8
25 A
Выключатель стартера.
F9
10 A
Датчик уровня охлаждающей жидкости, ручной
регулятор фар.
F10
30 A
Компоненты системы электронного управления двигателем
(на бензиновом: катушки зажигания, электромагнитные
клапаны, датчики кислорода, форсунки, элементы системы
подогрева, топливный насос, электронный термостат).
F11
40 A
Электровентилятор системы кондиционирования.
Page 129 of 174
11
127
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

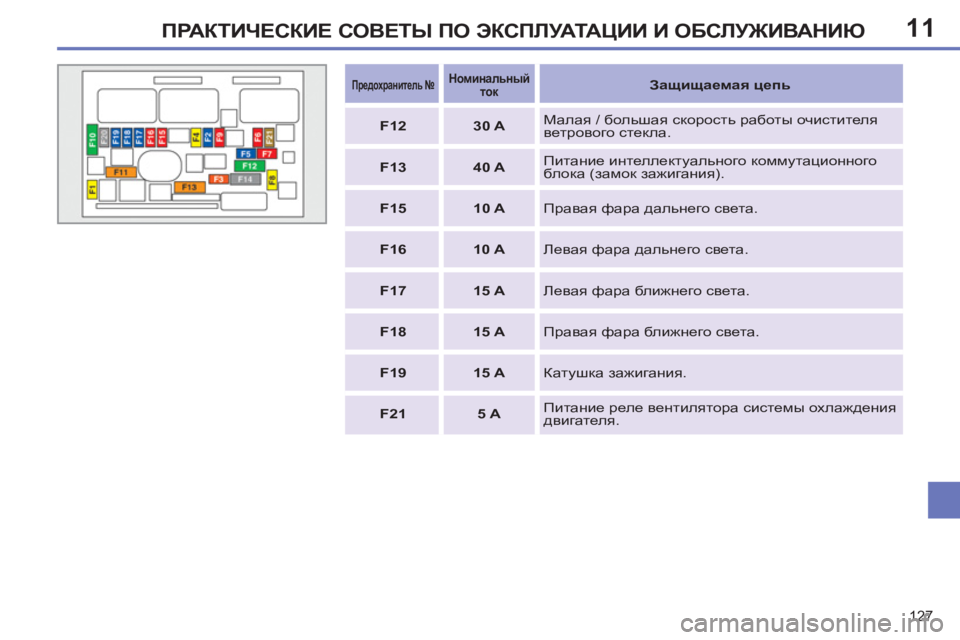

Предохранитель №
Номинальный
ток
Защищаемая цепь
F12
30 A
Малая / большая скорость работы очистителя
ветрового стекла.
F13
40 A
Питание интеллектуального коммутационного
блока (замок зажигания).
F15
10 A
Правая фара дальнего света.
F16
10 A
Левая фара дальнего света.
F17
15 A
Левая фара ближнего света.
F18
15 A
Правая фара ближнего света.
F19
15 A
Катушка
зажигания.
F21
5 A
Питание реле вентилятора системы охлаждения
двигателя.
