PRAKTISCHE TIPPS

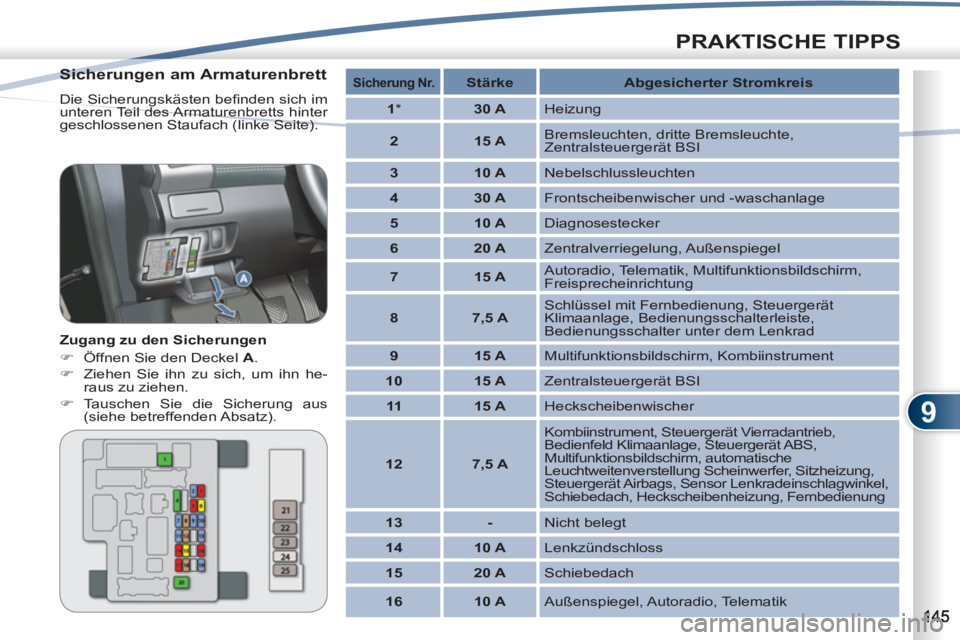

Sicherungen am Armaturenbrett

Die Sicherungskästen befi nden sich im
unteren Teil des Armaturenbretts hinter
geschlossenen Staufach (linke Seite).

Zugang zu den Sicherungen


)
Öffnen Sie den Deckel A.

)
Ziehen Sie ihn zu sich, um ihn he-
raus zu ziehen.

)
Tauschen Sie die Sicherung aus
(siehe betreffenden Absatz).



Sicherung Nr.




Stärke



Abgesicherter Stromkreis




1
*

30 A

Heizung


2



15 A

Bremsleuchten, dritte Bremsleuchte,
Zentralsteuergerät BSI


3



10 A

Nebelschlussleuchten


4



30 A

Frontscheibenwischer und -waschanlage


5



10 A

Diagnosestecker


6



20 A

Zentralverriegelung, Außenspiegel


7



15 A

Autoradio, Telematik, Multifunktionsbildschirm,
Freisprecheinrichtung


8



7,5 A

Schlüssel mit Fernbedienung, Steuergerät
Klimaanlage, Bedienungsschalterleiste,
Bedienungsschalter unter dem Lenkrad


9



15 A

Multifunktionsbildschirm, Kombiinstrument


10



15 A

Zentralsteuergerät BSI


11



15 A

Heckscheibenwischer


12



7,5 A

Kombiinstrument, Steuergerät Vierradantrieb,
Bedienfeld Klimaanlage, Steuergerät ABS,
Multifunktionsbildschirm, automatische
Leuchtweitenverstellung Scheinwerfer, Sitzheizung,
Steuergerät Airbags, Sensor Lenkradeinschlagwinkel,
Schiebedach, Heckscheibenheizung, Fernbedienung


13



-

Nicht belegt


14



10 A

Lenkzündschloss


15



20 A

Schiebedach


16



10 A

Außenspiegel, Autoradio, Telematik

9
PRAKTISCHE TIPPS

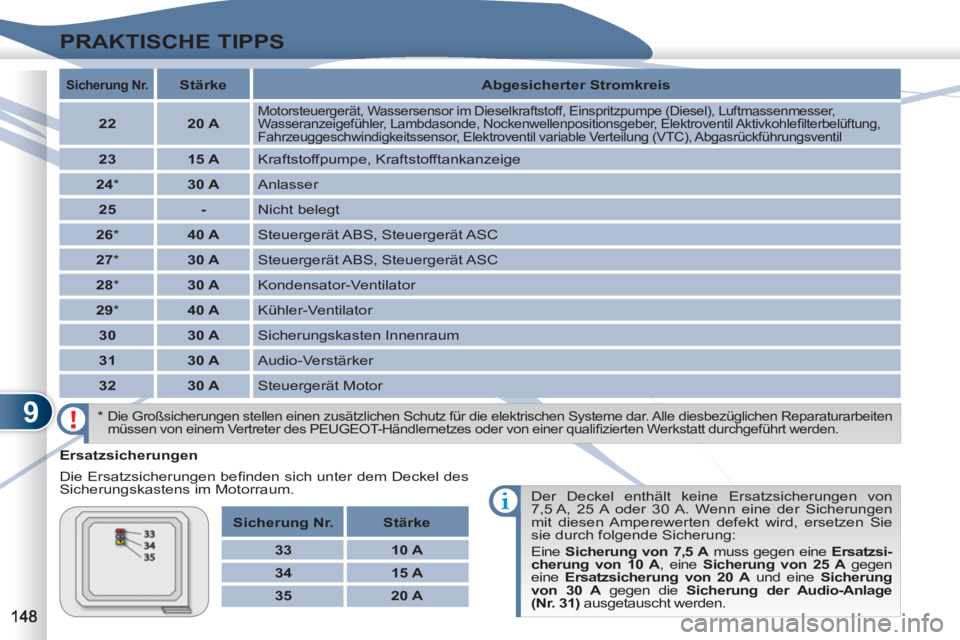

Ersatzsicherungen
Die Ersatzsicherungen befi nden sich unter dem Deckel des
Sicherungskastens im Motorraum.
Der Deckel enthält keine Ersatzsicherungen von
7,5 A, 25 A oder 30 A. Wenn eine der Sicherungen
mit diesen Amperewerten defekt wird, ersetzen Sie
sie durch folgende Sicherung:
Eine Sicherung von 7,5 A
muss gegen eine Ersatzsi-
cherung von 10 A
, eine Sicherung von 25 A
gegen
eine Ersatzsicherung von 20 A
und eine Sicherung
von
30 A
gegen die Sicherung der Audio-Anlage
(Nr. 31)
ausgetauscht werden.
*
Die Großsicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbezüglichen Reparaturarbeiten
müssen von einem Vertreter des PEUGEOT-Händlernetzes oder von einer qualifi zierten Werkstatt durchgeführt werden.



Sicherung Nr.




Stärke



Abgesicherter Stromkreis




22



20 A



Motorsteuergerät, Wassersensor im Dieselkraftstoff, Einspritzpumpe (Diesel), Luftmassenmesser,
Wasseranzeigefühler, Lambdasonde, Nockenwellenpositionsgeber, Elektroventil Aktivkohlefi lterbelüftung,
Fahrzeuggeschwindigkeitssensor, Elektroventil variable Verteilung (VTC), Abgasrückführungsventil


23



15 A

Kraftstoffpumpe, Kraftstofftankanzeige


24
*

30 A

Anlasser


25



-

Nicht belegt


26
*

40 A

Steuergerät ABS, Steuergerät ASC


27
*

30 A

Steuergerät ABS, Steuergerät ASC


28
*

30 A

Kondensator-Ventilator


29
*

40 A

Kühler-Ventilator


30



30 A

Sicherungskasten Innenraum


31



30 A

Audio-Verstärker


32



30 A

Steuergerät Motor


Sicherung Nr.



Stärke




33



10 A




34



15 A




35



20 A

11
AUDIO-ANLAGE und TELEMATIK

AUDIO: Anzeige des Audio-Video-
Betriebs (FM, CD, Musikserver, ...)
oder des Navigationssystems
(Karte) anwählen


VOL: Lautstärkeregelung im Audio-
Video-Betrieb


OPEN: Bildschirm auf-
klappen und Zugang
zum CD/DVD-Betrieb.
Schließt sich auf einen
zweiten Druck.


SCALE: Kartenmaßstab ändern.

ENT: Wahl des auf dem Bild-
schirm angewählten Menüpunkts
bestätigen.
Bei bestimmten Bedienungsschrit-
ten erfolgt die Bestätigung durch
Berührung des Sensorbildschirms.


Angezeigte Karte durchlaufen lassen
oder einen Menüpunkt anwählen.


Aus Sicherheitsgründen darf der
Fahrer die Bedienungsschritte,
die seine ständige Aufmerksam-
keit erfordern, grundsätzlich nur
bei stehendem Fahrzeug durch-
führen.

AUDIO- UND TELEMATIKANLAGE AUDIO- UND TELEMATIKANL


Klangquelle im Audio-Video-
Betrieb (FM, CD, Musikserver, ...)
wechseln.
Ton aus-/einschalten
Voriger(s) oder nächster(s):


- Radiosender

- Audiotitel (CD)

- Kapitel (DVD)

Berühren Sie den Bildschirm, um das
System in Betrieb zu setzen.
Benutzen Sie die Bildschirmtasten.
POWER: Ein/Aus Audio-Anlage
(allein)

Lautstärke im Audio-Betrieb regeln.

11
AUDIO-ANLAGE und TELEMATIK
Druck auf
Erläuterungen Ergebnis
Drücken Sie die Taste MENU.
Drücken Sie auf [Address/Junction].
Drücken Sie auf [Country] und geben sie den Namen des Landes auf dem
Sensorbildschirm ein.
Wenn ein Buchstabe des Ländernamens eingegeben und mindestens
5 Länder gefunden wurden, können Sie ein Land aus einer angezeigten
Liste auswählen, drücken Sie ansonsten auf [List].
Sie können eines der 5 zuletzt gewählten Länder auswählen,
indem Sie auf [Last 5] in der Zeile "Country" drücken.
Drücken Sie auf [City] und dann auf [Keyword] und geben Sie den Namen
der Stadt auf dem Sensorbildschirm ein.
Wenn ein Buchstabe des Städtenamens eingegeben und mindestens
5 Städte gefunden wurden, können Sie eine Stadt aus einer angezeigten
Liste auswählen, drücken Sie ansonsten auf [Liste].
Sie können eine Stadt anhand einer Postleitzahl auswählen.
Drücken Sie auf [Post Code] und geben Sie die Zahl ein.
Sie können eine der 5 zuletzt gewählten Städte auswählen, indem
Sie auf [Last 5] in der Zeile "City" drücken.

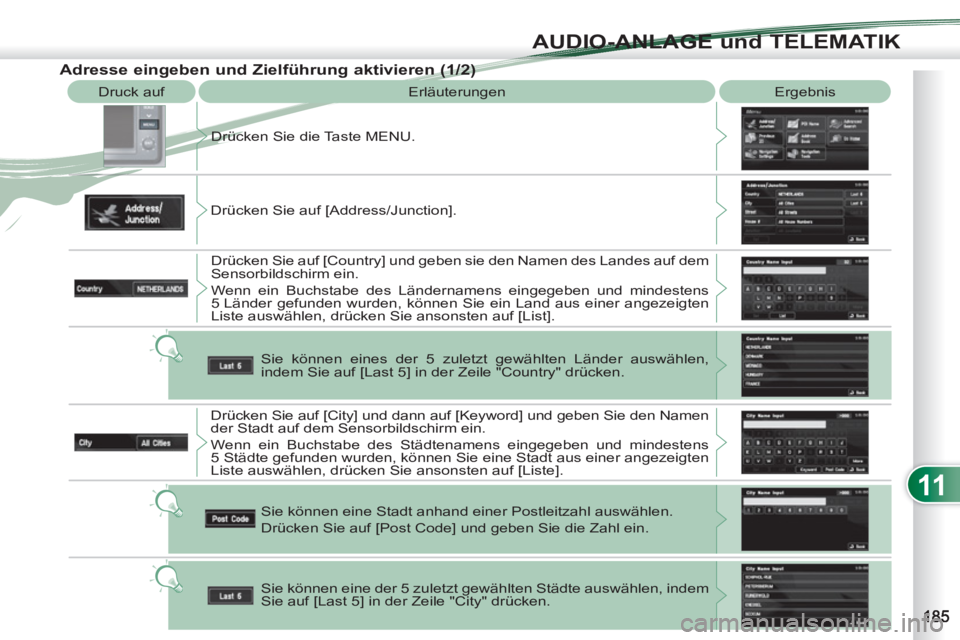

Adresse eingeben und Zielführung aktivieren (1/2)

11
AUDIO-ANLAGE und TELEMATIK

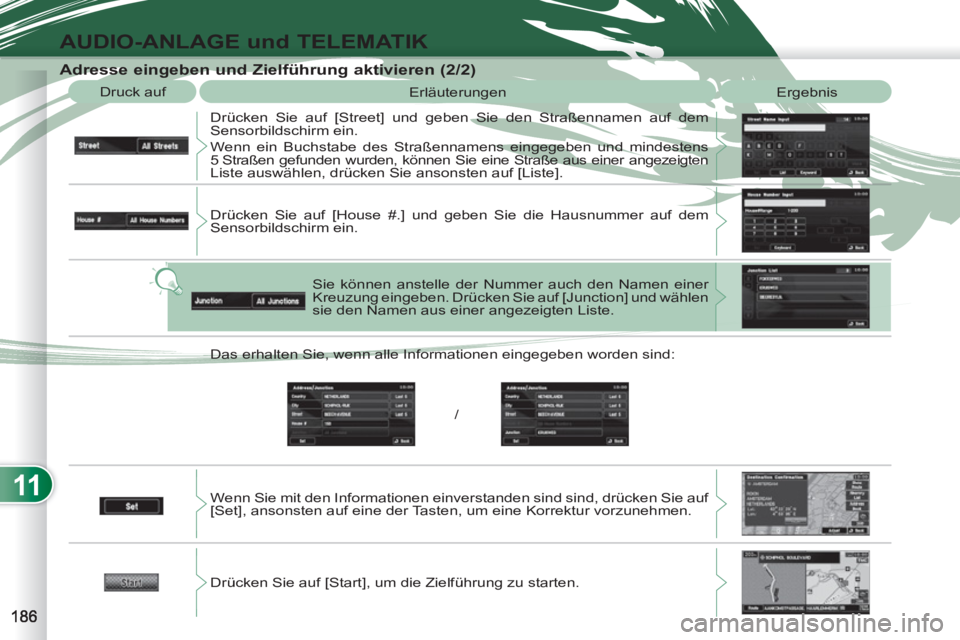

Adresse eingeben und Zielführung aktivieren (2/2)

Druck auf
Erläuterungen
Ergebnis
Drücken Sie auf [Street] und geben Sie den Straßennamen auf dem
Sensorbildschirm ein.
Wenn ein Buchstabe des Straßennamens eingegeben und mindestens
5 Straßen gefunden wurden, können Sie eine Straße aus einer angezeigten
Liste auswählen, drücken Sie ansonsten auf [Liste].
Drücken Sie auf [House #.] und geben Sie die Hausnummer auf dem
Sensorbildschirm ein.
Sie können anstelle der Nummer auch den Namen einer
Kreuzung eingeben. Drücken Sie auf [Junction] und wählen
sie den Namen aus einer angezeigten Liste.
Das erhalten Sie, wenn alle Informationen eingegeben worden sind:
Wenn Sie mit den Informationen einverstanden sind sind, drücken Sie auf
[Set], ansonsten auf eine der Tasten, um eine Korrektur vorzunehmen.
Drücken Sie auf [Start], um die Zielführung zu starten.
/

11
AUDIO-ANLAGE und TELEMATIK

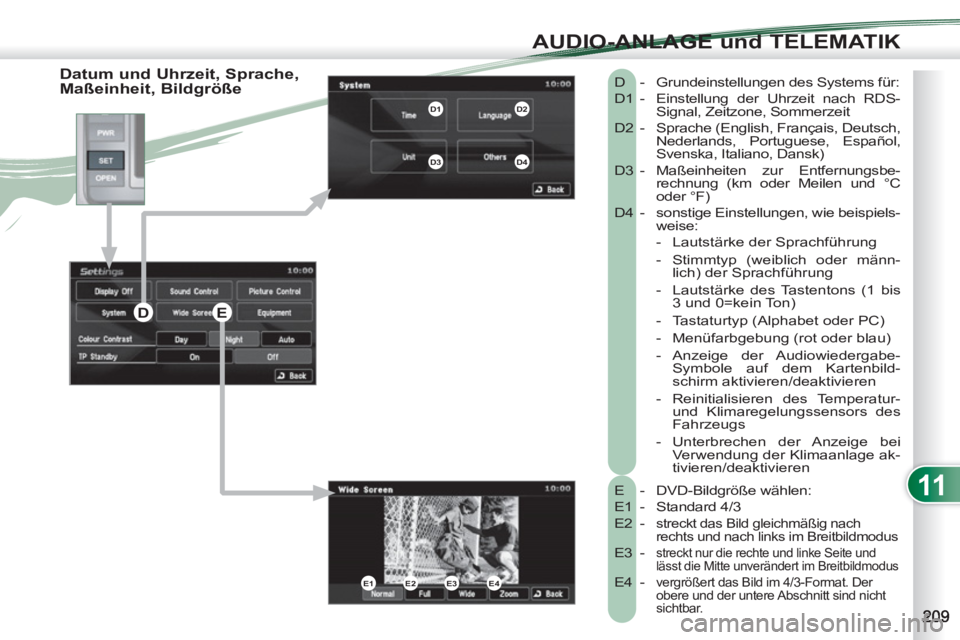

Datum und Uhrzeit, Sprache,
Maßeinheit, Bildgröße

E - DVD-Bildgröße wählen:
E1 - Standard 4/3
E2 -

streckt das Bild gleichmäßig nach
rechts und nach links im Breitbildmodus
E3 - streckt nur die rechte und linke Seite und
lässt die Mitte unverändert im Breitbildmodus
E4 - vergrößert das Bild im 4/3-Format. Der
obere und der untere Abschnitt sind nicht
sichtbar.


D - Grundeinstellungen des Systems für:
D1 - Einstellung der Uhrzeit nach RDS-
Signal, Zeitzone, Sommerzeit
D2 - Sprache (English, Français, Deutsch,
Nederlands, Portuguese, Español,
Svenska, Italiano, Dansk)
D3 - Maßeinheiten zur Entfernungsbe-
rechnung (km oder Meilen und °C
oder °F)
D4 - sonstige Einstellungen, wie beispiels-
weise:


- Lautstärke der Sprachführung

- Stimmtyp (weiblich oder männ-
lich) der Sprachführung

- Lautstärke des Tastentons (1 bis
3 und 0=kein Ton)

- Tastaturtyp (Alphabet oder PC)

- Menüfarbgebung (rot oder blau)

- Anzeige der Audiowiedergabe-
Symbole auf dem Kartenbild-
schirm aktivieren/deaktivieren

- Reinitialisieren des Temperatur-
und Klimaregelungssensors des
Fahrzeugs

- Unterbrechen der Anzeige bei
Verwendung der Klimaanlage ak-
tivieren/deaktivieren
E1E2E3E4
D1D2
D3D4
DE

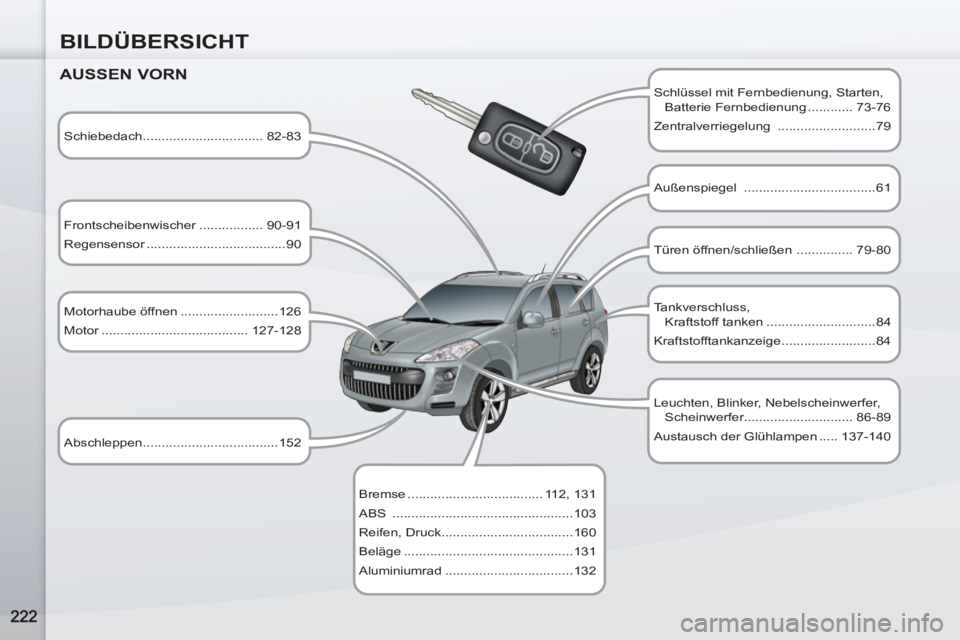

BILDÜBERSICHT

AUSSEN VORN


Schlüssel mit Fernbedienung, Starten,
Batterie Fernbedienung ............ 73-76
Zentralverriegelung ..........................79

Schiebedach ................................ 82-83

Frontscheibenwischer ................. 90-91
Regensensor .....................................90

Motorhaube öffnen ..........................126
Motor ....................................... 127-128

Abschleppen ....................................152
Außenspiegel ...................................61

Türen öffnen/schließen ............... 79-80

Tankverschluss,
Kraftstoff tanken .............................84
Kraftstofftankanzeige .........................84

Leuchten, Blinker, Nebelscheinwerfer,
Scheinwerfer............................. 86-89
Austausch der Glühlampen ..... 137-140


Bremse .................................... 112, 131
ABS ................................................103
Reifen, Druck ...................................160
Beläge .............................................131
Aluminiumrad ..................................132
