2012 Peugeot 207 CC alarm

2
INHALT
Kombiinstrumente 20
Kontroll- und Warnleuchten 21
Anzeigen 28
Einstelltasten 32
Bildschirme ohne Autoradio 33
Bildschirme mit Autoradio 35
16:9-Farbbildschirm WIP Nav 40
Bordcomputer 42■
■
■
■
■
■
■
■
Belüftung 45
Heizung 47
Manuelle Klimaanlage 47
Beschlagfreihalten - Entfrosten
der Heckscheibe 49
Automatische Klimaanlage 50
Sitze 52
Lenkradverstellung 54
Rückspiegel 55
Innenausstattung 57
Windschott (Windstop) 62■
■
■
■
■
■
■
■
■
■
BORDKOMFORT 45 Î 64
Schlüssel mit Fernbedienung 65
Alarmanlage 69
Fensterheber 71
Türen 73
Kofferraum 76
Kraftstofftank 77
Sicherung gegen Falschtanken
(Diesel) 79■
■
■
■
■
■
■
ÖFFNEN/
SCHLIESSEN 65 Î 79
Lichtschalter 80
Statisches Kurvenlicht 83
Leuchtweitenverstellung der
Scheinwerfer 83
Scheibenwischerschalter 84
Deckenleuchte 85■
■
■
■
■
SICHT 80 Î 85
Klassische Kindersitze 86
Isofi x-Kindersitze 90■
■
KINDERSICHERHEIT 86 Î 92 KURZBESCHREIBUNG 4 Î 17BETRIEBSKONTROLLE 20 Î 445
4
3
2
1
SPARSAME FAHRWEISE 18 Î 19

10
KURZBESCHREIBUNG
BEDIENUNGSEINHEIT



1.
Lenkzündschloss

2.
Bedienungsschalter für Autoradio
unter dem Lenkrad

3.
Schalter für Scheibenwischer/
Scheibenwaschanlage/
Bordcomputer

4.
Taste für Warnblinker

5.
Multifunktionsbildschirm
Kontrollleuchte für angelegte
Sicherheitsgurte

6.
Sensor für Sonneneinstrahlung

7.
Beifahrerairbag

8.
Handschuhfach/Inaktivierung des
Beifahrerairbags/Audio/Video-
Steckdosen

9.
Schalter für Sitzheizung

10.
12 V Steckdose für Zubehör

11 .
USB-Anschluss

12.
Taste für elektronisches
Stabilitätsprogramm (ESP/ASR)
Taste für ZentralverriegelungTaste
für Alarmanlage


13.
Schalter für Heizung/Klimaanlage

14.
Ablagefach

15.
Audioanlage und Telematik

16.
Mittlere verstellbare und
verschließbare Belüftungsdüsen

3
!
i
ÖFFNEN/SCHLIESSEN
69
ALARMANLAGE
System zum Schutz Ihres Fahrzeugs vor
Diebstahl und zur Abschreckung von Die-
ben. Die Alarmanlage hat zwei Schutz-
funktionen sowie eine Einbruchsicherung.

Abschließen des Fahrzeugs unter
Aktivierung der kompletten Alarmanlage
Nehmen Sie keinerlei Änderungen
an der Alarmanlage vor, dies könnte
zu Funktionsstörungen führen. Die Inaktivierung bleibt nicht gespei-
chert. Der Innenraumschutz muss
deshalb nach jedem Ausschalten der
Zündung erneut inaktiviert werden.
Bei geöffnetem Dach wird der In-
nenraumschutz automatisch inak-
tiviert.


Abschließen des Fahrzeugs
unter Aktivierung des
Rundumschutzes allein

Aktivierung


)
Schalten Sie die Zündung aus und
verlassen Sie das Fahrzeug.

)
Verriegeln Sie das Fahrzeug mit
oder ohne Sicherheitsverriegelung
mit der Verriegelungstaste der Fern-
bedienung.
Die Alarmanlage wird aktiviert. Die Kon-
trollleuchte der Taste A
blinkt im Sekun-
dentakt.
Der Rundumschutz wird 5 Sekunden
nach dem Druck auf die Verriegelungs-
taste der Fernbedienung aktiviert.
Der Innenraumschutz wird 45 Sekun-
den nach dem Druck auf die Verriege-
lungstaste der Fernbedienung aktiviert.
Wenn einer der Fahrzeugzugänge - Tür
oder Kofferraum - nicht richtig geschlos-
sen ist, wird das Fahrzeug nicht verrie-
gelt. Der Rundumschutz wird jedoch
nach 45 Sekunden gleichzeitig mit dem
Innenraumschutz aktiviert.


Rundumschutz

Das System sichert das Fahrzeug gegen
unbefugtes Öffnen.
Der Alarm wird ausgelöst, wenn jemand versucht,
in das Fahrzeug einzudringen, indem er eine Tür,
den Kofferraum oder die Motorhaube aufbricht.


Innenraumschutz

Das System registriert Volumenände-
rungen im Fahrzeuginnenraum.
Der Alarm wird ausgelöst, wenn jemand
eine Scheibe einschlägt oder sich im
Fahrzeuginnenraum bewegt.
Wenn Sie ein Tier im Fahrzeug zurück-
lassen oder ein Fenster leicht offen
stehen lassen wollen, müssen Sie den
Innenraumschutz ausschalten.


Einbruchsicherung

Das System registriert, wenn die Sys-
temkomponenten außer Funktion ge-
setzt werden.
Der Alarm wird ausgelöst, wenn jemand
versucht, die Kabel der Sirene, die zen-
trale Steuerung oder die Batterie abzu-
klemmen.
Ausschalten


)
Entriegeln Sie das Fahrzeug mit der
Entriegelungstaste der Fernbedie-
nung.
Die Alarmanlage ist ausgeschaltet. Die
Kontrollleuchte der Taste A
erlischt.


Inaktivierung des
Innenraumschutzes


)
Schalten Sie die Zündung aus.

)
Drücken Sie binnen zehn Sekunden
auf die Taste A
, bis die Kontroll-
leuchte aufl euchtet.

)
Verlassen Sie das Fahrzeug.

)
Verriegeln Sie das Fahrzeug mit
oder ohne Sicherheitsverriegelung
schnell mit der Verriegelungstaste
der Fernbedienung.
Nur der Rundumschutz bleibt aktiviert.
Die Kontrollleuchte der Taste A
blinkt im
Sekundentakt.

3
!
ÖFFNEN/SCHLIESSEN
70

Auslösen des Alarms

Bei Auslösen des Alarms ertönt die
Sirene für die Dauer von ca. dreißig
Sekunden, während gleichzeitig die
Fahrtrichtungsanzeiger blinken.
Nach dem Auslösen sind die Schutz-
funktionen wieder betriebsbereit.
Wird die Alarmanlage zehnmal hin-
tereinander ausgelöst, so wird sie
beim elften Mal inaktiviert.
Wenn die Kontrollleuchte der Taste A

schnell blinkt, heißt das, dass der
Alarm während Ihrer Abwesenheit
ausgelöst wurde. Beim Einschalten
der Zündung hört sie sofort auf zu
blinken.
Um zu vermeiden, dass die Alarm-
anlage während der Wagenwäsche
ausgelöst wird, verriegeln Sie das
Fahrzeug bitte mit dem Schlüssel
im Schloss der Fahrertür.


Ausfall der Fernbedienung



)
Schließen Sie das Fahrzeug mit dem
Schlüssel an der Fahrertür auf.

)
Öffnen Sie die Tür. Der Alarm wird
ausgelöst.

)
Schalten Sie die Zündung ein. Der
Alarm wird ausgeschaltet.


*
Je nach Bestimmung


Funktionsstörung

Wenn beim Einschalten der Zündung
die Kontrollleuchte der Taste A
für die
Dauer von zehn Sekunden aufl euchtet,
weist dies auf einen Defekt an der Si-
rene hin.
Lassen Sie das System von einem Vertre-
ter des PEUGEOT-Händlernetzes oder von
einer qualifi zierten Werkstatt überprüfen.


Abschließen des Fahrzeugs ohne
Aktivierung der Alarmanlage


)
Schließen Sie das Fahrzeug mit oder
ohne Sicherheitsverriegelung mit
dem Schlüssel an der Fahrertür ab.



Automatische Aktivierung *

Je nach der in Ihrem Land geltenden
Gesetzgebung gibt es zwei Möglich-
keiten:


- Die Alarmanlage wird 45 Sekunden
nach dem Verriegeln des Fahrzeugs
mit der Fernbedienung aktiviert, und
zwar gleichgültig, ob Türen und Kof-
ferraum geschlossen oder offen sind.

- Die Alarmanlage wird 2 Minuten
nach dem Schließen der letzten Tür
oder des Kofferraums aktiviert.


)
Um ein Auslösen des Alarms beim
Einsteigen in das Fahrzeug zu ver-
meiden, drücken Sie bitte vorher auf
die Entriegelungstaste der Fernbe-
dienung.

Reaktivierung des
Innenraumschutzes


)
Entriegeln Sie das Fahrzeug mit der Entriegelungstaste der Fernbedienung.


)
Verriegeln Sie das Fahrzeug erneut
mit der Fernbedienung.
Die Alarmanlage ist wieder mit beiden
Schutzfunktionen aktiviert. Die Kontroll-
leuchte der Taste A
blinkt im Sekundentakt.

6
!
i
i
i
SICHERHEIT
95
REIFENDRUCKÜBERWACHUNG
System zur automatischen Kontrolle
des Reifendrucks während der Fahrt.

Reparaturen und Reifenwechsel an einem
mit diesem System ausgerüsteten Rad müs-
sen von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifi zierten
Werkstatt vorgenommen werden.
Wenn Sie bei einem Reifenwechsel ein Rad
montieren, das von der Reifendrucküberwa-
chung nicht erfasst wird (Beispiel: Montage
von Winterreifen), müssen Sie das System von
einem Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifi zierten Werkstatt reinitiali-
sieren lassen.


Das System ist kein Ersatz für
die regelmäßige Prüfung des Rei-
fendrucks (siehe Abschnitt "Tech-
nische Daten" unter "Kenndaten"),
um ein gleichbleibend optimales
Fahrverhalten zu gewährleisten
und eine vorzeitige Abnutzung der
Reifen zu vermeiden, vor allem
bei erschwerten Fahrbedingungen
(starke Beladung, hohe Geschwin-
digkeit).
Der Reifendruck muss bei kaltem
Reifen kontrolliert werden, und zwar
mindestens einmal im Monat. Den-
ken Sie auch daran, den Reifen-
druck des Ersatzrades zu prüfen.
Das System kann durch elektro-
magnetische Strahlung benach-
barter Frequenzen vorübergehend
gestört werden.

In jedem Ventil befi nden sich Sensoren,
die bei einem Defekt (über 20 km/h)
Alarm auslösen.

Zu wenig Luft auf dem Reifen
Eine Meldung erscheint auf dem Mul-
tifunktionsbildschirm, und gleichzeitig
ertönt ein akustisches Signal, um das
betroffene Rad zu lokalisieren.


)
Prüfen Sie bitte schnellstmöglich
den Reifendruck.
Die Reifendruckkontrolle muss bei kalten
Reifen durchgeführt werden. Diese Leuchte und die STOP
-
Warnleuchte leuchten im Kom-
biinstrument auf, gleichzeitig
ertönt ein akustisches Signal in
Verbindung mit einer Meldung
auf dem Multifunktionsbild-
schirm, die das defekte Rad lokalisiert.


)
Halten Sie sofort an und vermeiden
Sie jedes plötzliche Lenk- und Brems-
manöver.

)

Wechseln Sie den beschädigten Reifen
(geplatzt oder mit starkem Luftverlust)
und lassen Sie den Reifendruck so
schnell wie möglich kontrollieren.



Reifenpanne

Die Reifendrucküberwachung ist
eine Fahrhilfe und entbindet den
Fahrer weder von seiner Überwa-
chungspfl icht noch von seiner Ver-
antwortung.


Sensor(en) nicht erfasst oder defekt
Ein akustisches Signal ertönt; gleichzei-
tig erscheint eine Meldung auf dem Mul-
tifunktionsbildschirm, die angibt, welche
Radsensoren betroffen sind, bzw. darauf
hinweist, dass ein Defekt im System vor-
liegt.
Wenden Sie sich an das PEUGEOT-
Händlernetz oder an eine qualifi zierte
Werkstatt und lassen Sie den (die) de-
fekten Sensor(en) austauschen.

Diese Meldung erscheint auch,
wenn ein Rad vom Fahrzeug ab-
montiert wird (zur Reparatur) oder
ein Rad oder mehrere Räder ohne
Radsensor (Winterreifen) montiert
werden.
Das Ersatzrad hat keinen Radsensor.

9PRAKTISCHE TIPPS
138

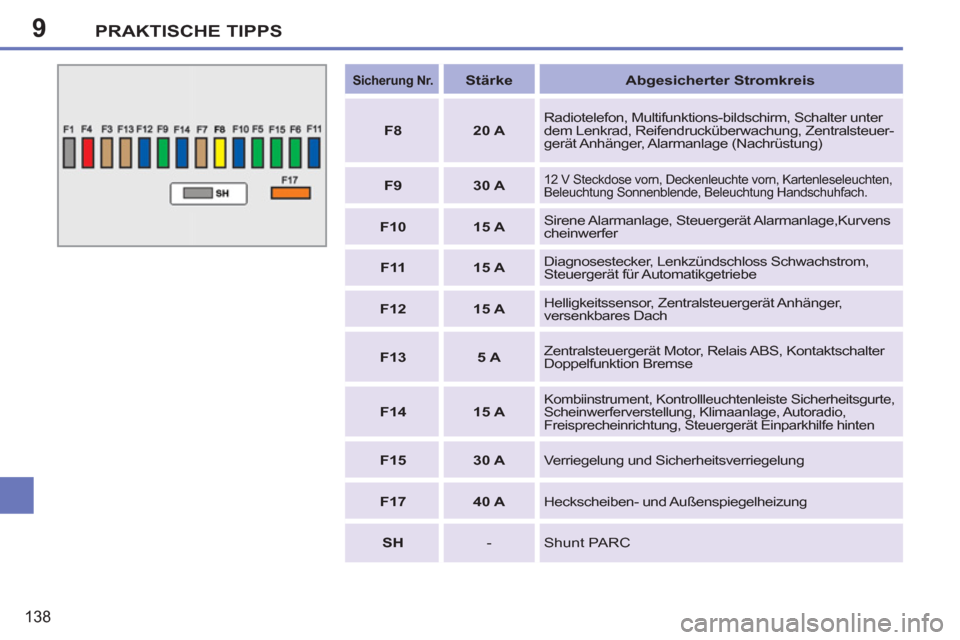

Sicherung Nr.




Stärke



Abgesicherter Stromkreis



F8

20 A


Radiotelefon, Multifunktions-bildschirm, Schalter unter
dem Lenkrad, Reifendrucküberwachung, Zentralsteuer-
gerät Anhänger, Alarmanlage (Nachrüstung)

F9

30 A

12 V Steckdose vorn, Deckenleuchte vorn, Kartenleseleuchten,
Beleuchtung Sonnenblende, Beleuchtung Handschuhfach.

F10

15 A

Sirene Alarmanlage, Steuergerät Alarmanlage,Kurvens
cheinwerfer

F11

15 A

Diagnosestecker, Lenkzündschloss Schwachstrom,
Steuergerät für Automatikgetriebe

F12

15 A

Helligkeitssensor, Zentralsteuergerät Anhänger,
versenkbares Dach

F13

5 A

Zentralsteuergerät Motor, Relais ABS, Kontaktschalter
Doppelfunktion Bremse

F14

15 A

Kombiinstrument, Kontrollleuchtenleiste Sicherheitsgurte,
Scheinwerferverstellung, Klimaanlage, Autoradio,
Freisprecheinrichtung, Steuergerät Einparkhilfe hinten

F15

30 A

Verriegelung und Sicherheitsverriegelung


F17

40 A

Heckscheiben- und Außenspiegelheizung


SH
- Shunt PARC

9
i
!
i
PRAKTISCHE TIPPS
147




ZUBEHÖR

Die PEUGEOT-Vertragspartner halten
ein umfassendes Sortiment von emp-
fohlenen Zubehörteilen sowie Original-
teilen für Sie bereit.
Diese Zubehör- und Originalteile wurden
auf ihre Zuverlässigkeit und Sicherheit
geprüft und zugelassen.
Sie sind alle für Ihr Fahrzeug geeignet,
vom Hersteller empfohlen und fallen
unter die PEUGEOT-Garantie.

Je nach der im Land geltenden
gesetzlichen Regelung sind Si-
cherheitswesten, Warndreieck, Er-
satzglühlampen und -sicherungen
im Fahrzeug mitzuführen.
Der Einbau eines nicht von PEUGEOT
empfohlenen elektrischen Geräts oder
Zubehörteils kann zu einer Betriebs-
störung in der elektronischen Anlage
Ihres Fahrzeugs und zu erhöhtem Ver-
brauch führen.
Wir bitten Sie, dies zur Kenntnis
zu nehmen und empfehlen Ihnen,
sich an einen Vertreter der Marke
PEUGEOT zu wenden, der Ihnen
gerne die empfohlenen Geräte und
Zubehörteile zeigt.







"Bordkomfort":
Windabweiser an den Türen, Seiten-
und Heckscheibenrollos, Kleiderbügel
an der Kopfstütze, Mittelarmlehne vorn,
Staufach unter der Hutablage, Einpark-
hilfe vorn und hinten...
Einbau von Funksprechanlagen

Vor dem Nachrüsten von Radio-
kommunikationssendern mit Au-
ßenantenne am Fahrzeug haben
Sie die Möglichkeit, sich bei den
PEUGEOT-Vertragspartnern über
die technischen Daten der Anlagen
(Frequenzband, maximale Aus-
gangsleistung, Antennenposition, ge-
rätespezifi sche Einbaubedingungen),
die gemäß Richtlinie 2004/104/EG
über die elektromagnetische Verträg-
lichkeit von Kraftfahrzeugen montiert
werden können, zu informieren.




"Transportlösungen":
Kofferraumablagebox, Rückhaltenetz, Zi-
garettenanzünder, Dachträger, Fahrradträ-
ger für Anhängerkupplung, Fahrradträger
für Dachreling, Skiträger, Dachkoffer...
Die Anhängerkupplung, muss grundsätz-
lich von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifi zierten
Werkstatt montiert werden.

"Design":
Aluminium-Schalthebelknopf, Spoiler,
Schmutzfänger, Aluminiumfelgen, Zier-
leisten, verchromte Außenspiegelge-
häuse, Karosserie-Bausatz


*

Um ein Blockieren des Pedalwerks zu
vermeiden:


- achten Sie darauf, dass der Teppich-
schoner richtig liegt und befestigt ist,

- legen Sie niemals mehrere Teppich-
schoner übereinander.



"Sicherheit":
Alarmanlagen, Scheibengravur, Dieb-
stahlsicherung für Leichtmetallfelgen,
Sitzerhöhungen und Sitze für Kinder,
Alkotester, Verbandkasten, Warndrei-
eck, Sicherheitsweste, System zur
Fahrzeugortung bei Diebstahl, Reifen-
pannenset, Schneeketten, rutschfeste
Bezüge, Nebelscheinwerfer...

"Schutz":
Teppichschoner * , mit den Seitenair-
bags kompatible Sitzbezüge, Alumini-
um- oder PVC-Türschwellen...

"Audio":

Autoradios, Navigationssysteme, Frei-
sprechanlage, CD-Wechsler, Lautspre-
cher, DVD-Spieler, Anschlussbausatz für
MP3-Spieler oder CD-Spieler, USB-Box...


Sie können auch Reinigungs- und Pfl e-
gemittel (außen und innen), Nachfüll-
fl üssigkeiten (Scheibenwaschfl üssigkeit)
und Ersatzprodukte (Patrone für Reifen-
pannenset), begeben Sie sich dafür zu
einem Vertreter des PEUGEOT-Händ-
lernetzes.

192
03 HAUPTMENÜ
AUDIO-FUNKTIONEN:Radio, CD, USB, Optionen








> MONOCHROMBILDSCHIRM C
Eine
Gesamtübersicht der
einzelnen Menüs fi nden Sie unter "Bildschirmstrukturen" in diesem
Abschnitt.

TELEFON:Freisprecheinrichtung,
Anschluss des Telefons,
Führen eines Gesprächs
BENUTZERANPASSUNG-KONFIGURATION:Fahrzeugparameter,Anzeige, Sprachen
BORDCOMPUTER:Eingabe der Entfernungen,
Alarmmeldungen, Zustandder Funktionen
> MONOCHROMBILD
SCHIRM A
