2012 PEUGEOT 107 Upute Za Rukovanje (in Croatian)

.Upoznavanje vozila
7

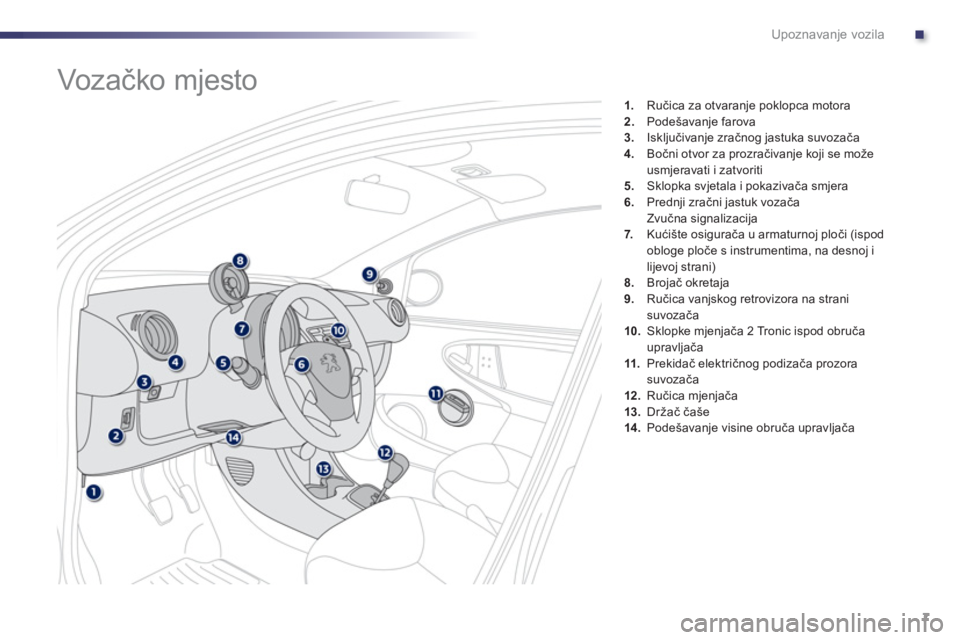

1. Ručica za otvaranje poklopca motora2.Podešavanje farova 3.Isključivanje zračnog jastuka suvozača4.Bočni otvor za prozračivanje koji se može
usmjeravati i zatvoriti
5.Sklopka svjetala i pokazivača smjera
6. Prednji zračni jastuk vozača
Zvučna signalizacija
7
.Kućište osigurača u armaturnoj ploči (ispod
obloge ploče s instrumentima, na desnoj i
lijevoj strani)8. Brojač okretaja9.Ručica vanjskog retrovizora na stranisuvozača
10. Sklopke mjenjača 2 Tronic ispod obruča
upravljača
11. Prekidač električnog podizača prozorasuvozača
12. Ručica mjenjača
13.Držač čaše14. Podešavanje visine obruča upravljača

Voz ačko mjesto

Upoznavanje vozila
8

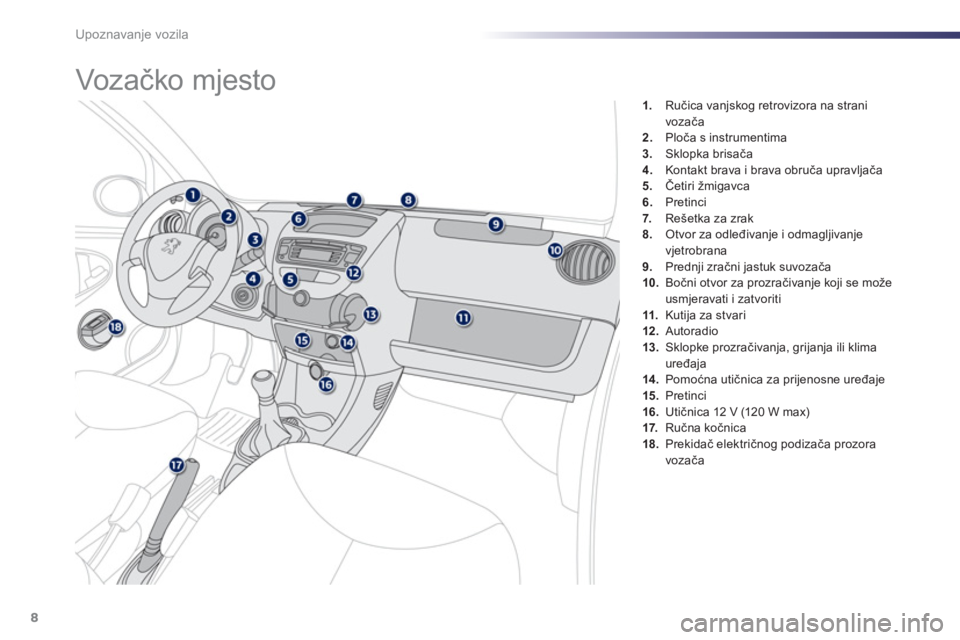

1. Ručica vanjskog retrovizora na strani
vozača2.Ploča s instrumentima3.Sklopka brisača4.
Kontakt brava i brava obruča upravljača
5. Četiri žmigavca
6.Pretinci7. Rešetka za zrak
8.Otvor za odleđivanje i odmagljivanje
vjetrobrana 9. Prednji zračni jastuk suvozača10.Bočni otvor za prozračivanje koji se može
usmjeravati i zatvoriti 11. Kutija za stvari 12 .
Autoradio13.Sklopke prozračivanja, grijanja ili klima
uređaja
14.Pomoćna utičnica za prijenosne uređaje 15.Pretinci16.
Utičnica 12 V (120 W max)17.Ručna kočnica 18.Prekidač električnog podizača prozora
vozača
Voz ačko mjesto

.Upoznavanje vozila
9

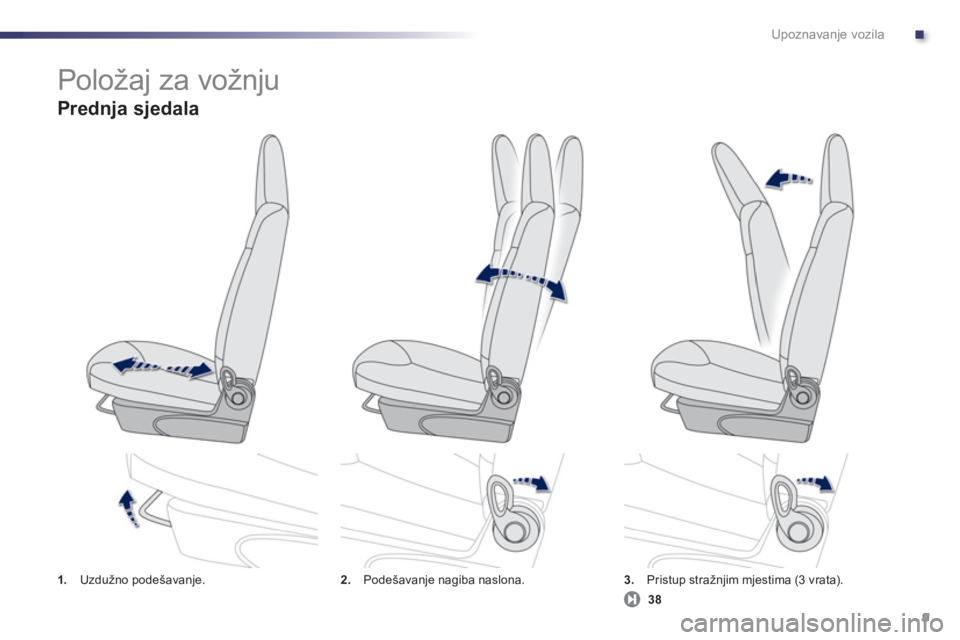

1. Uzdužno podešavanje.2.
Podešavanje nagiba naslona.3.Pristup stražnjim mjestima (3 vrata).

Položaj za vožnju


Prednja sjedala
38

Upoznavanje vozila
10

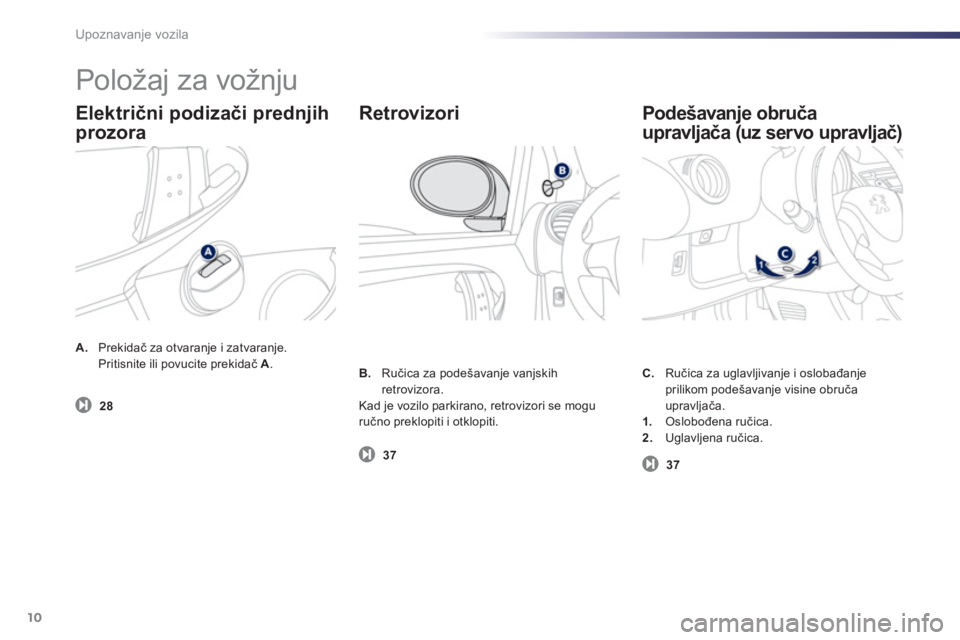

A.Prekidač za otvaranje i zatvaranje.
Pritisnite ili povucite prekidač A .


B.
Ručica za pode

.
OFF
Upoznavanje vozila
11

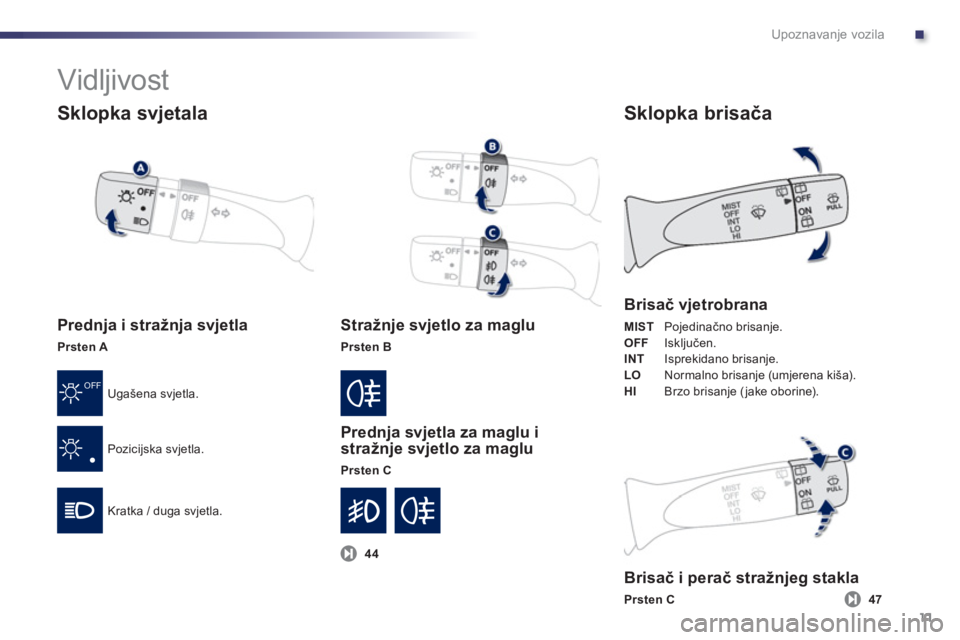

Sklopka svjetala


Prednja i stražnja svjetla
Prsten A
Ugašena svjetla.
Pozici
jska svjetla.
Kratka / du
ga svjetla.
Stražnje svjetlo za maglu
Prsten B
Prednja svjetla za maglu i
stražnje svjetlo za maglu
Prsten C

Sklopka brisača


Brisač vjetrobrana
MIST
Pojedinačno brisanje.
OFF
Isključen. INT
Isprekidano brisanje.LO Normalno brisanje (umjerena kiša).
HI Brzo brisanje (jake oborine).


Brisač i perač stražnjeg stakla
Prsten C

Vidljivost
44
47

Upoznavanje vozila
12

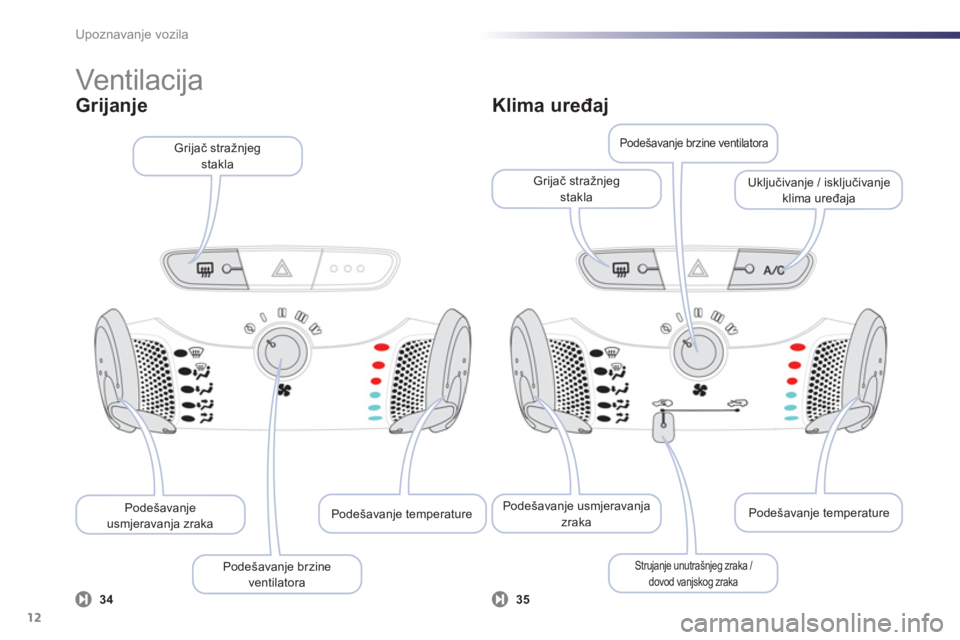

Podešavanje temperature


Podešavanje brzineventilatora


Podešavanjeusmjeravanja zraka
Grijač stražnjeg
stakla
Klima uređaj
Podešavanje temperature


Strujanje unutrašnjeg zraka / dovod vanjskog zraka
Podešavanje usmjeravanjazraka

Uključivanje / isključivanje klima uređaja


Podešavanje brzine ventilatora


Grijač stražnjeg stakla

Grijanje









Vent ilac ija
3534

.
▬
Upoznavanje vozila
13

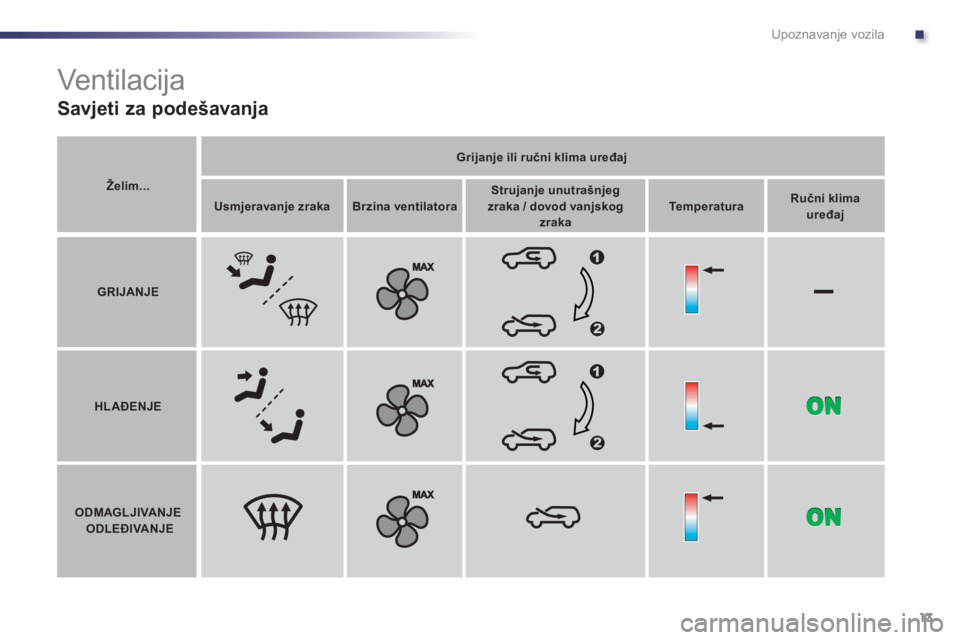

Želim...
Grijanje ili ručni klima uređaj
Usmjeravanje zrakaBrzina ventilatoraStrujanje unutrašnjeg zraka / dovod vanjskogzrakaTemperaturaRučni klima uređaj
GRIJANJE

HLAĐENJE

ODMAGLJIVANJEODLEĐIVANJE













Vent ilac ija


Savjeti za podešavanja

Upoznavanje vozila
14

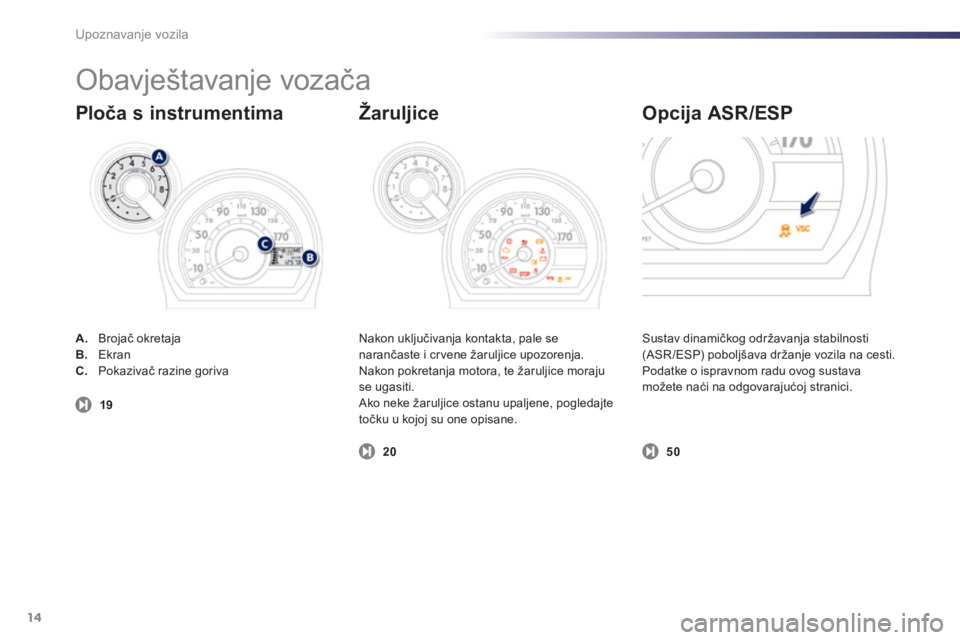

Nakon uključivanja kontakta, pale se
narančaste i cr vene žaruljice upozorenja.
Nakon pokretanja motora, te žaruljice moraju
se ugasiti.
Ako neke žaruljice ostanu upaljene, pogledajte
točku u kojoj su one opisane.
A.
Brojač okretaja B.Ekran C.Pokazivač razine goriva
Sustav dinamičko
g održavanja stabilnosti(ASR/ESP) poboljšava držanje vozila na cesti.
Podatke o ispravnom radu ovog sustavamožete naći na odgovarajućoj stranici.

Obavještavanje vozača
Ploča s instrumentima
Žaruljice
Opcija ASR/ESP
5020 1
9
