2012 PEUGEOT 107 Kezelési útmutató (in Hungarian)

8
63 Gyermekek biztonsága

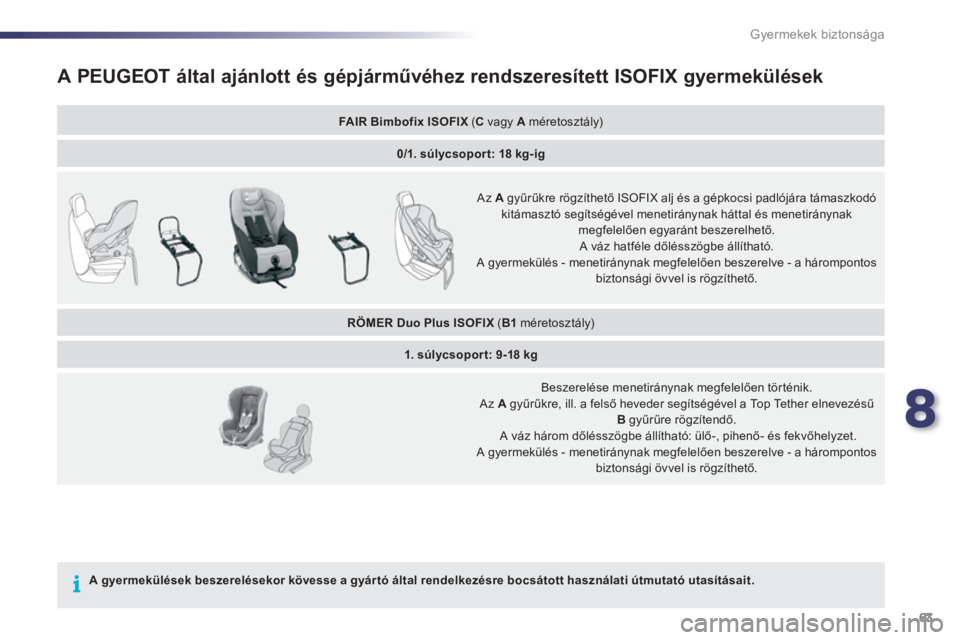

A PEUGEOT által ajánlott és gépjárművéhez rendszeresített ISOFIX gyermekülések
FAIR Bimbofix ISOFIX( Cvagy Améretosztály)
0/1. súlycsopor t: 18 kg-ig

Az A
gyűrűkre rögzíthető ISOFIX alj és a gépkocsi padlójára támaszkodókitámasztó segítségével menetiránynak háttal és menetiránynak
megfelelően egyaránt beszerelhető. A váz hatféle dőlésszögbe állítható.
A gyermekülés - menetiránynak megfelelően beszerelve - a hárompontosbiztonsági övvel is rögzíthető.
RÖMER DuoPlus ISOFIX
(B1méretosztály)

1. súlycsopor t: 9-18 kg


Beszerelése menetiránynak megfelelően történik.AzA
gyűrűkre, ill. a felső heveder segítségével a Top Tether elnevezésű Bgyűrűre r

64Gyermekek biztonsága

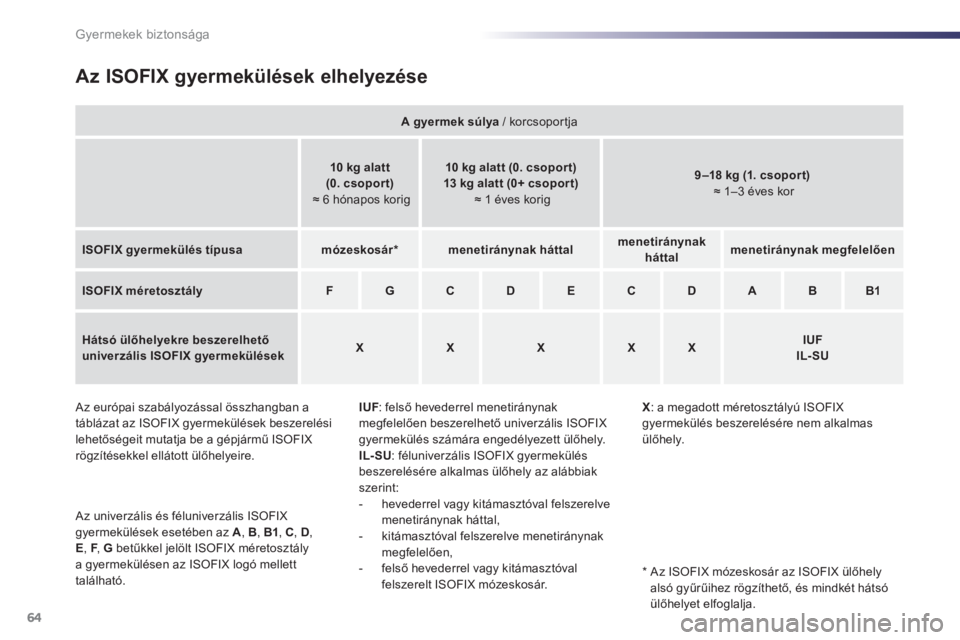

Az ISOFIX gyermekülések elhelyezése
IUF: felső hevederrel menetiránynak
megfelelően beszerelhető univerzális ISOFIXgyermekülés számára engedélyezett ülőhely.
IL-SU : féluniverzális ISOFIX gyermekülés beszerelésére alkalmas ülőhely az al

9
65 Gyakorlati tudnivalók
)Lehetős

66Gyakorlati tudnivalók
1. Tegye a helyére a kereket. 2.Húzza meg kézzel a csavarokat.1.
Vegye le a dísztárcsát.2.
A kerékkulcs (1)
segítségével lazítsa ki a kerékcsavarokat.
3.
Illessze az autóemelőt (2)
az alvázon
található négy emelési pont (A)közül a
cserélendő kerékhez legközelebb esőhöz. 4.Hajtsa ki az autóemelőt (2)
úgy, hogy a
talpa érintkezzen a talajjal. Ellenőrizze,
hogy az emelő függőleges helyzetben
van-e, és hogy a talpa tökéletesen az adott emelési pont (A) alatt helyezkedik-e el.
5.Emelje meg az autót.
6. Vegye ki a kerékcsavarokat, és emelje le a kereket. 3.Húzza meg a csavarokat * a kerékkulccsal (1) . 4.
Engedje le az emelőt (2)és távolítsa el.*

Ha gépjárműve alumínium keréktárcsákkal rendelkezik, a csavarok meghúzásakor természetes jelenség, hogy az alátétek nem fekszenek fel a pótkerékre. A kerék rögzítése ettől függetlenül biztosított.
A kerék leszerelése
A kerék felszerelése

9
67 Gyakorlati tudnivalók

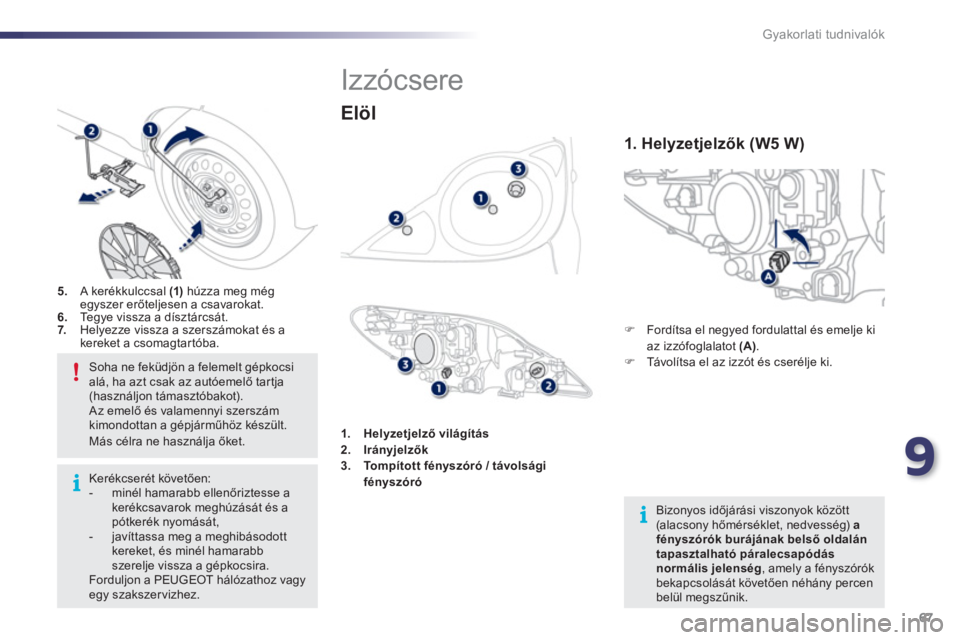

Izzócsere
)
Fordítsa el negyed fordulattal és emelje ki
az izzófoglalatot (A) . )
Távolítsa el az izzót és cserélje ki. 5
. A kerékkulccsal (1)
húzza meg még egyszer erőteljesen a csavarokat.
6.Tegye vissza a dísztárcsát.
7. Helyezze vissza a szerszámokat és a
kereket a csomagtartóba.
1
.Helyzetjelző világítás2.Irányjelzők3.Tompított fényszóró / távolsági
fényszóró
Soha ne feküdjön a felemelt gépkocsialá, ha azt csak az autóemelő tartja(használjon támasztóbakot).
Az emelő és valamennyi szerszámkimondottan a gépjárműhöz készült.
Más célra ne használja őket.
Bizonyos időjárási viszonyok között(alacsony hőmérséklet, nedvesség) a fényszórók burájának belső oldalántapasztalható páralecsapódás normális jelenség, amely a fényszórókbekapcsolását követően néhány percenbelül megszűnik.
Elöl
1. Helyzetjelzők (W5 W)
Kerékcserét követően:- minél hamarabb ellenőriztesse a ker

68Gyakorlati tudnivalók
) Kösse ki a csatlakozót. )
Távolítsa el a gumiszigetelést (C).)
Tolja oldalra a nyelvet (D).)
Emelje ki az izzófoglalatot és cserélje ki az
izzót. ) Illessze vissza a helyére a foglalatot, a
nyelvet, majd a gumiszigetelést.
Ha nehézségbe ütközik, forduljon a PEUGEOT
hálózathoz vagy egy szakszer vizhez.




LED- es nappali lámpák
Az ilyen izzók cseréje érdekében forduljon
a PEUGEOT hálózathoz vagy egyszakszervizhez.

Ködfényszórók
Az izzók cseréje érdekében forduljon
a PEUGEOT hálózathoz vagy egyszakszervizhez.

)Fordítsa el negyed fordulattal és emelje ki az izzófoglalatot (B).)Fordítsa el negyed fordulattal az izzót.)Távolítsa el az izzót és cserélje ki.
Ha nehézségbe ütközik, forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.

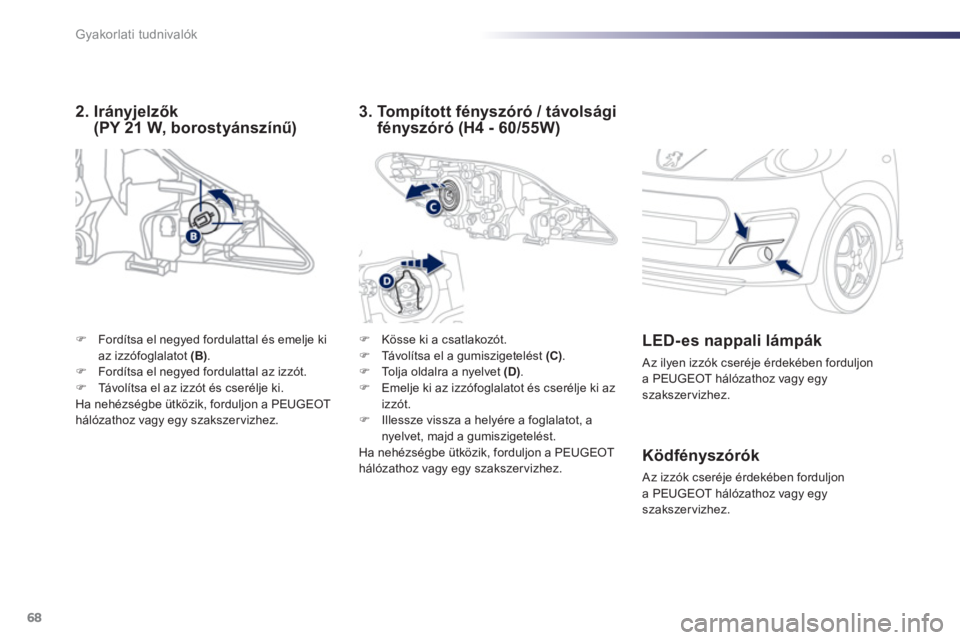

2. Irányjelzők (PY 21 W, borostyánszínű) 3. Tompított fényszóró / távolságifényszóró (H4 - 60/55W)

9
69 Gyakorlati tudnivalók

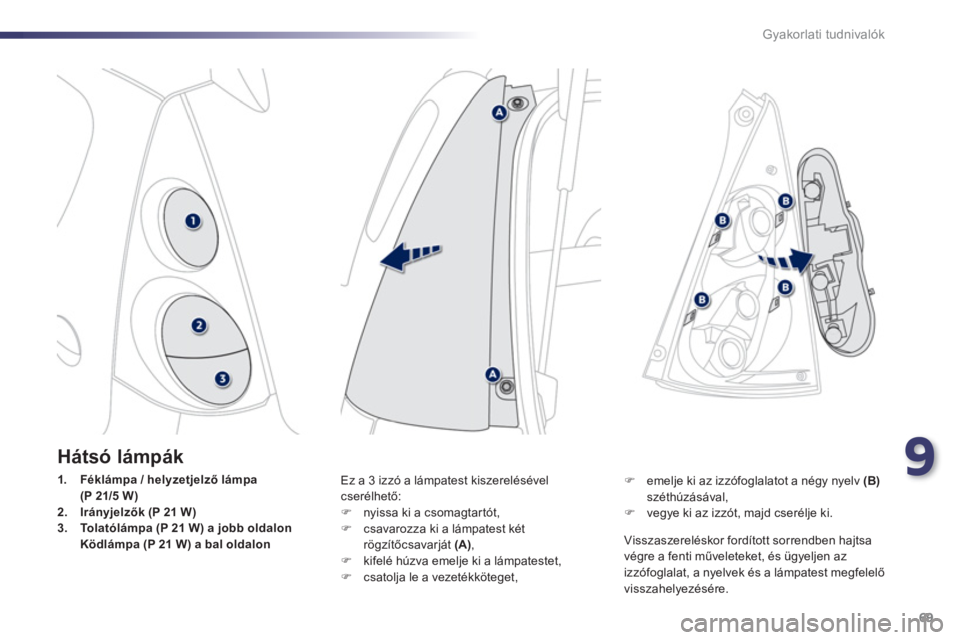

Hátsó lámpák
1.Féklámpa / helyzetjelző lámpa(P 21/5 W)2.Irányjelzők (P 21 W)3.Tolatólámpa (P 21 W) a jobb oldalon
Ködlámpa (P 21 W) a bal oldalonEz a 3 izz
ó a lámpatest kiszerelésével cserélhető:) nyissa ki a csomagtartót, )
csavarozza ki a lámpatest két rögzítőcsavarját (A) , )
kifelé húzva emelje ki a lámpatestet,)
csatolja le a vezetékköteget,
Visszaszereléskor fordított sorrendben ha
jtsa
végre a fenti műveleteket, és ügyeljen az
izzófoglalat, a nyelvek és a lámpatest megfelelő
visszahelyezésére.
) emelje ki az izzófoglalatot a négy nyelv (B)széthúzásával, )
vegye ki az izzót, majd cserélje ki.

70Gyakorlati tudnivalók

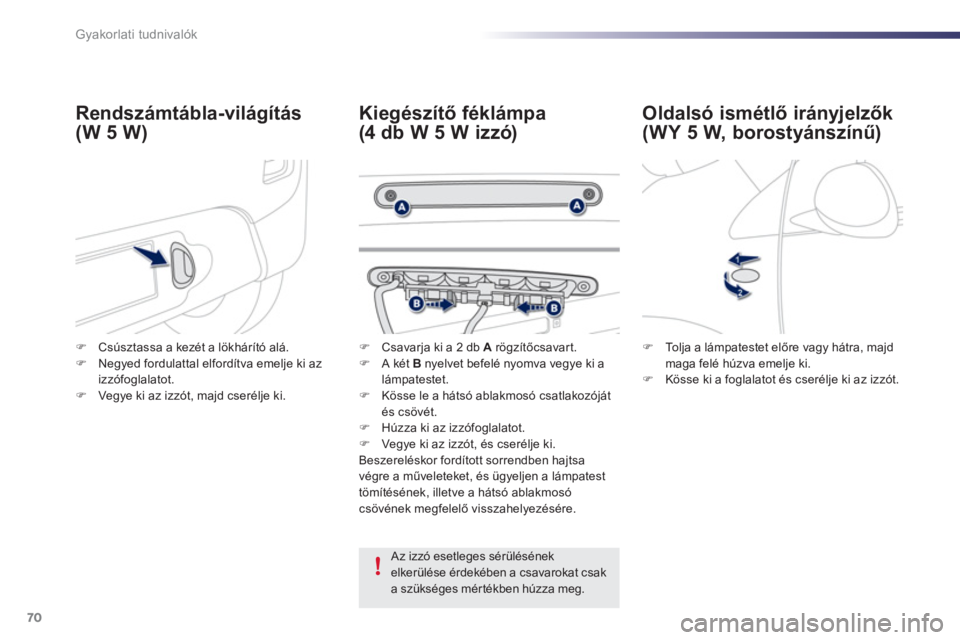

Oldalsó ismétlő irányjelzők
(WY 5 W, borostyánszínű) Kie
gészítő féklámpa
(4 db W 5 W izzó) Rendszámtábla-vilá
gítás
(W 5 W)
Az izzó esetleges sérülésének elkerülése érdekében a csavarokat csak
a szükséges mér tékben húzza meg.
)Csúsztassa a kezét a lökhárító alá. )Negyed fordulattal elfordítva emelje ki azizzófoglalatot. )Vegye ki az izzót, majd cserélje ki.
)
Csavarja ki a 2 db Arögzítőcsavart.)
A két B
nyelvet befelé nyomva vegye ki a lámpatestet.)
Kösse le a hátsó ablakmosó csatlakozóját és csövét. )
Húzza ki az izzófoglalatot.)
Vegye ki az izzót, és cserélje ki.
Beszereléskor fordított sorrendben hajtsa
végre a műveleteket, és ügyeljen a lámpatest
tömítésének, illetve a hátsó ablakmosócsövének megfelelő visszahelyezésére.
)Tolja a lámpatestet előre vagy h
