2012 PEUGEOT 107 Kezelési útmutató (in Hungarian)

9
71 Gyakorlati tudnivalók

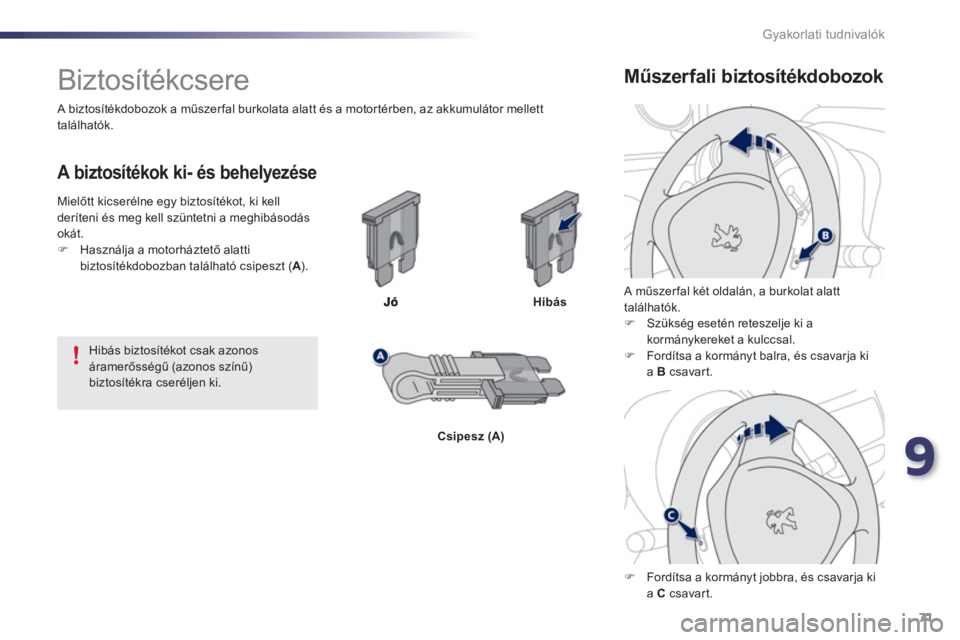

Biztosítékcsere


A biztosítékok ki- és behelyezése
Hibás
Csipesz
(A)
A műszerfal két oldalán, a burkolat alatt
találhatók. ) Szükség esetén reteszelje ki a
kormánykereket a kulccsal. ) Fordítsa a kormányt balra, és csavarja kia Bcsavart.
)
Fordítsa a kormányt jobbra, és csavarja kia Ccsavart.
Hibás biztosítékot csak azonos áramerősségű (azonos színű)biztosítékra cseréljen ki.


Műszerfali biztosítékdobozok

A biztosítékdobozok a műszerfal burkolata alatt és a motortérben, az akkumulátor mellett
találhatók.

Mielőtt kicserélne e
gy biztosítékot, ki kell
deríteni és meg kell szüntetni a meghibásodás okát. )Használja a motorháztető alatti
biztosítékdobozban található csipeszt (A ).
A

72Gyakorlati tudnivalók

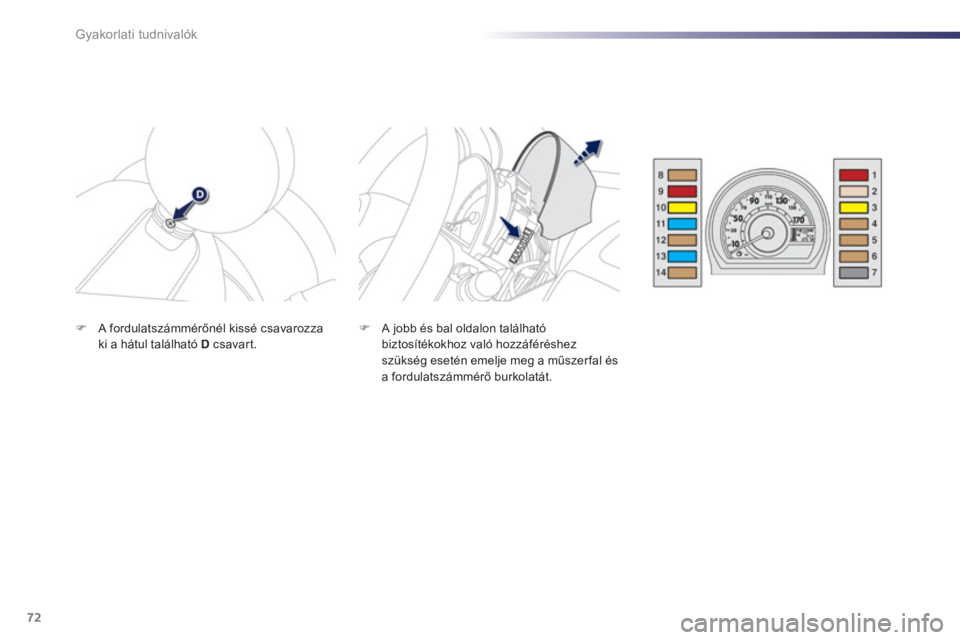

) A jobb és bal oldalon található biztosítékokhoz való hozzáféréshezszükség esetén emelje meg a műszerfal ésa fordulatszámmérő burkolat

9
73 Gyakorlati tudnivalók
*
A műszercsoport mögött található biztosítékok. Cseréjüket a PEUGEOT hálózatban vagy egy szakszervizben végeztesse el.
BiztosítékN°Áramerősség(A)Funkciók
110Féklámpa - ABS - 2 Tronic sebességváltó
225Központi reteszelés/kireteszelés - távirányító
320Hátsó szélvédő jégmentesítése
47, 5Hátsó lámpák - rendszámtábla-világítás - műszercsopor t - kijelző - fényszórók beállítása - ledes nappali lámpák - helyzetjelzők
57,5Diagnosztikai csatlakozó
67, 52 Tronic sebességváltó - hátsó ködlámpa - ESP - ledes nappali lámpák - műszercsopor t - fordulatszámmérő
7-Szabad
87,5
ABS/ESP - kormányszervó - motorventilátor-egység
910Tolatólámpa - központi reteszelés/kireteszelés - elektromos ablakemelők - hátsó szélvédő jégmentesítése - sebességjelző - légkondicionáló - fűtés - fordulatszámmérő - távirányító
1020Első

i
74Gyakorlati tudnivalók
)A biztosítékokhoz való hozzáféréshez jobb oldalon nyomja meg az Epecket éspattintsa le a fedelet.

A csipeszt
( A) és a cserebiztosítékokat (AB ) a biztosítékdoboz elülső részére rögzítették.


A gépkocsi áramkörét a szériatartozékkéntvagy opciósan beszerelt berendezésekkelvaló műk

9
75 Gyakorlati tudnivalók
BiztosítékN°Áramerősség(A)Funkciók
15
Ledes nappali lámpák
220
Első ködfényszórók
310
Bal első fényszóró
410
Jobb első fényszóró
57, 5
2 Tronic sebességváltó - üzemanyag-befecskendező rendszer
67, 5
2 Tronic sebességváltó - üzemanyag-befecskendező rendszer


730
Ledes nappali lámpák - első ködfényszórók
825
ABS
30
ABS/ESP (VSC-vel)
930

Önindító - hátsó szélvédő jégmentesítése -ABS - motor ventilátor-egység - első és hátsó ablaktörlők

76Gyakorlati tudnivalók
Kösse a piros színű kábelt először
a lemerült akkumulátor
( A ), majd aAsegédakkumulátor (B ) (+) pólusához. ) Kösse a zöld vagy fekete kábel egyik végéta B
segédakkumulátor (-) pólusához.

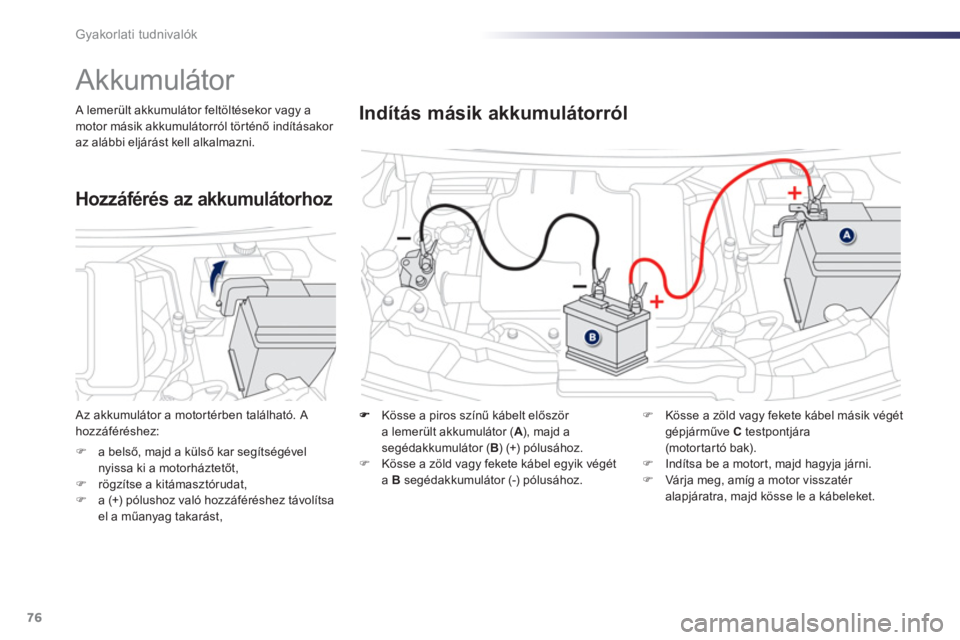

Indítás másik akkumulátorról
)Kösse a zöld vagy fekete kábel másik végét
gépjárműve C
testpontjára (motortartó bak). )Indítsa be a motor t, majd hagyja járni.)Várja meg, amíg a motor visszatér alapjáratra, majd kösse le a kábeleket.





Akkumulátor

A lemerült akkumulátor feltöltésekor vagy amotor másik akkumulátorról történő ind

9
77 Gyakorlati tudnivalók

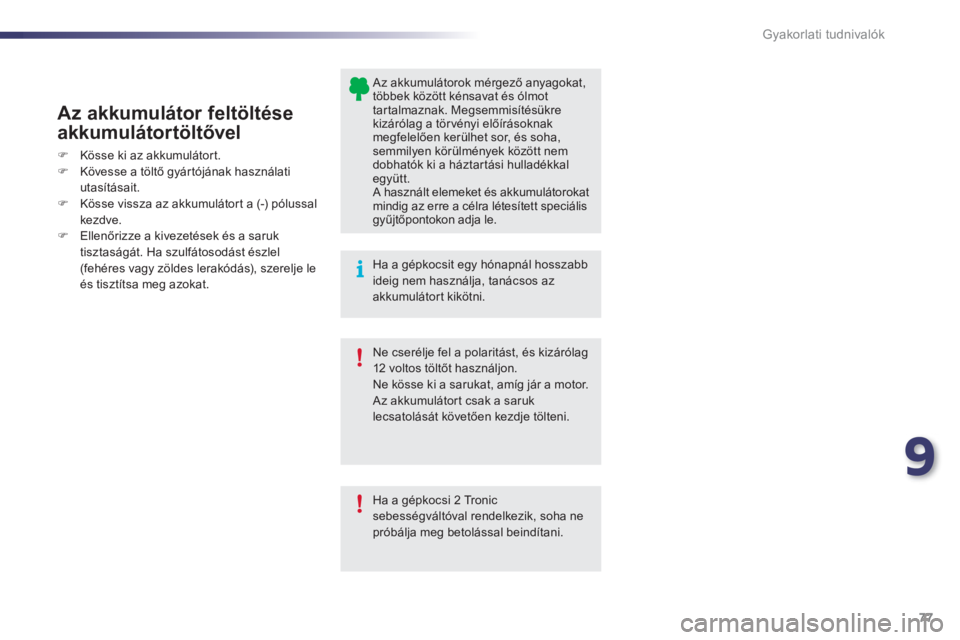

Az akkumulátor feltöltése
akkumulátortöltővel
)Kösse ki az akkumulátort.
)Kövesse a töltő gyártójának használati utasításait.)Kösse vissza az akkumulátor t a (-) pólussal
kezdve. )Ellenőrizze a kivezet

78Gyakorlati tudnivalók

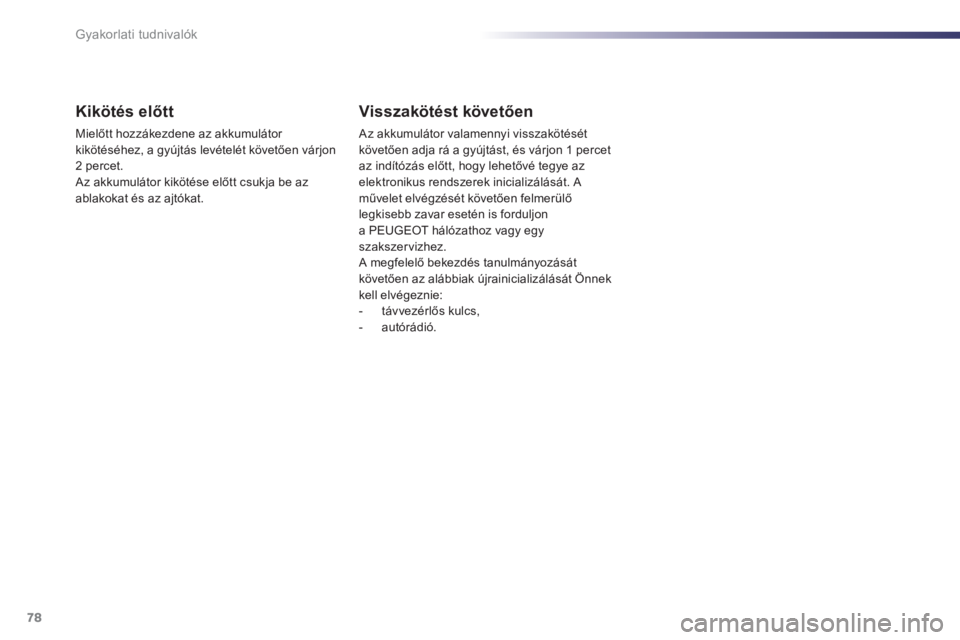

Kikötés előtt
Mielőtt hozz
