181
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

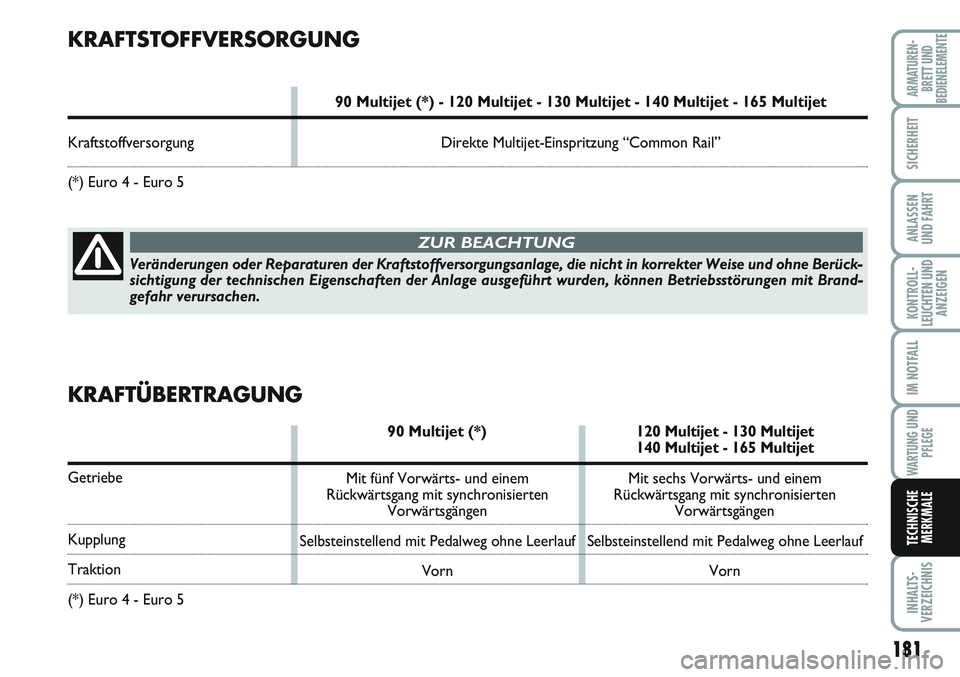

KRAFTSTOFFVERSORGUNG
90 Multijet (*) - 120 Multijet - 130 Multijet - 140 Multijet - 165 Multijet
Kraftstoffversorgung Direkte Multijet-Einspritzung “Common Rail”
(*) Euro 4 - Euro 5
Veränderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nicht in korrekter Weise und ohne Berück-
sichtigung der technischen Eigenschaften der Anlage ausgeführt wurden, können Betriebsstörungen mit Brand-
gefahr verursachen.
ZUR BEACHTUNG
Mit fünf Vorwärts- und einem
Rückwärtsgang mit synchronisierten
Vorwärtsgängen
Selbsteinstellend mit Pedalweg ohne Leerlauf
VornMit sechs Vorwärts- und einem
Rückwärtsgang mit synchronisierten
Vorwärtsgängen
Selbsteinstellend mit Pedalweg ohne Leerlauf
Vorn
KRAFTÜBERTRAGUNG
90 Multijet (*) 120 Multijet - 130 Multijet 140 Multijet - 165 Multijet
Getriebe
Kupplung
Traktion
(*) Euro 4 - Euro 5

182
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

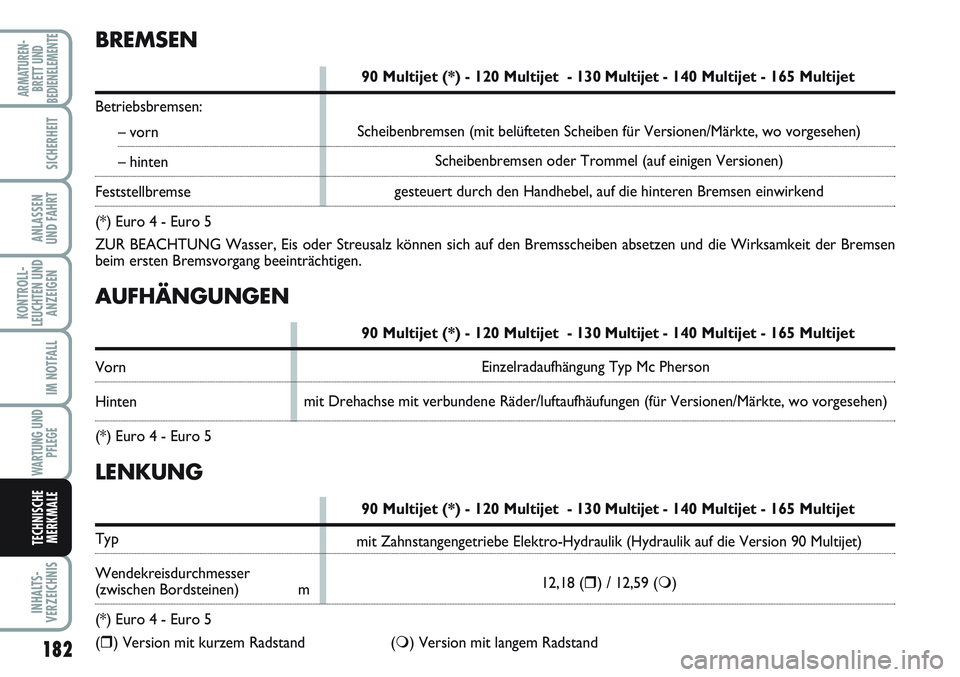

AUFHÄNGUNGEN
90 Multijet (*) - 120 Multijet - 130 Multijet - 140 Multijet - 165 Multijet
Vorn
Hinten
(*) Euro 4 - Euro 5
BREMSEN
90 Multijet (*) - 120 Multijet - 130 Multijet - 140 Multijet - 165 Multijet
Betriebsbremsen:
– vorn
– hinten
Feststellbremse
(*) Euro 4 - Euro 5
ZUR BEACHTUNG Wasser, Eis oder Streusalz können sich auf den Bremsscheiben absetzen und die Wirksamkeit der Bremsen
beim ersten Bremsvorgang beeinträchtigen.
LENKUNG
90 Multijet (*) - 120 Multijet - 130 Multijet - 140 Multijet - 165 Multijet
Typ
Wendekreisdurchmesser
(zwischen Bordsteinen) m
(*) Euro 4 - Euro 5
() Version mit kurzem Radstand () Version mit langem RadstandEinzelradaufhängung Typ Mc Pherson
mit Drehachse mit verbundene Räder/luftaufhäufungen (für Versionen/Märkte, wo vorgesehen)
mit Zahnstangengetriebe Elektro-Hydraulik (Hydraulik auf die Version 90 Multijet)
12,18 () / 12,59 () gesteuert durch den Handhebel, auf die hinteren Bremsen einwirkendScheibenbremsen oder Trommel (auf einigen Versionen) Scheibenbremsen (mit belüfteten Scheiben für Versionen/Märkte, wo vorgesehen)

183
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

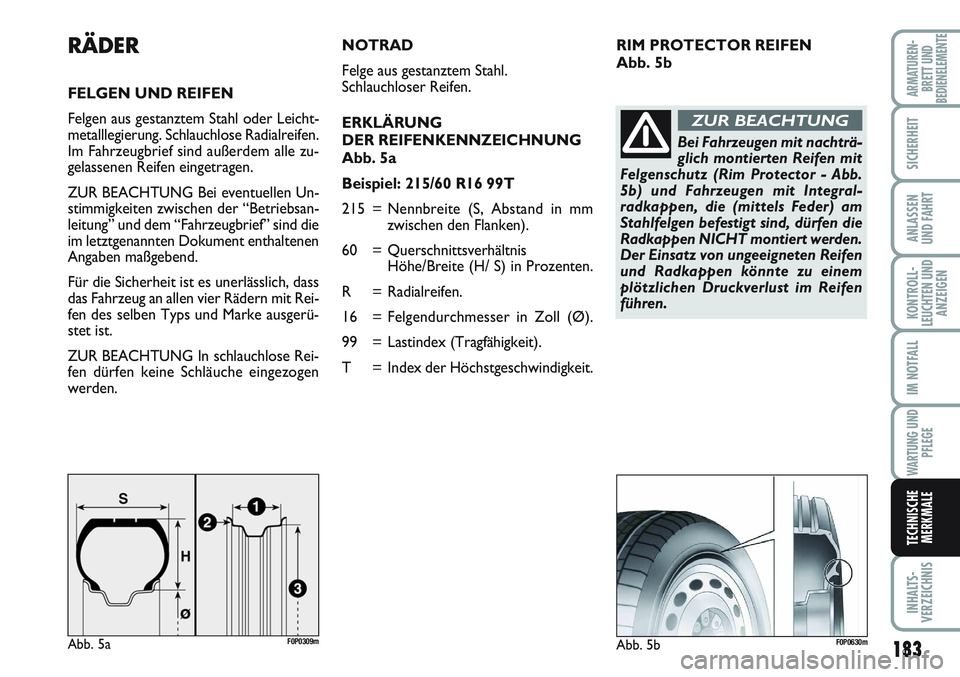

RIM PROTECTOR REIFEN
Abb. 5bRÄDER
FELGEN UND REIFEN
Felgen aus gestanztem Stahl oder Leicht-
metalllegierung. Schlauchlose Radialreifen.
Im Fahrzeugbrief sind außerdem alle zu-
gelassenen Reifen eingetragen.
ZUR BEACHTUNG Bei eventuellen Un-
stimmigkeiten zwischen der “Betriebsan-
leitung” und dem “Fahrzeugbrief” sind die
im letztgenannten Dokument enthaltenen
Angaben maßgebend.
Für die Sicherheit ist es unerlässlich, dass
das Fahrzeug an allen vier Rädern mit Rei-
fen des selben Typs und Marke ausgerü-
stet ist.
ZUR BEACHTUNG In schlauchlose Rei-
fen dürfen keine Schläuche eingezogen
werden.
Abb. 5aF0P0309m
NOTRAD
Felge aus gestanztem Stahl.
Schlauchloser Reifen.
ERKLÄRUNG
DER REIFENKENNZEICHNUNG
Abb. 5a
Beispiel: 215/60 R16 99T
215 = Nennbreite (S, Abstand in mm
zwischen den Flanken).
60 = Querschnittsverhältnis
Höhe/Breite (H/ S) in Prozenten.
R = Radialreifen.
16 = Felgendurchmesser in Zoll (Ø).
99 = Lastindex (Tragfähigkeit).
T = Index der Höchstgeschwindigkeit.
Abb. 5bF0P0630m
Bei Fahrzeugen mit nachträ-
glich montierten Reifen mit
Felgenschutz (Rim Protector - Abb.
5b) und Fahrzeugen mit Integral-
radkappen, die (mittels Feder) am
Stahlfelgen befestigt sind, dürfen die
Radkappen NICHT montiert werden.
Der Einsatz von ungeeigneten Reifen
und Radkappen könnte zu einem
plötzlichen Druckverlust im Reifen
führen.
ZUR BEACHTUNG

184
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

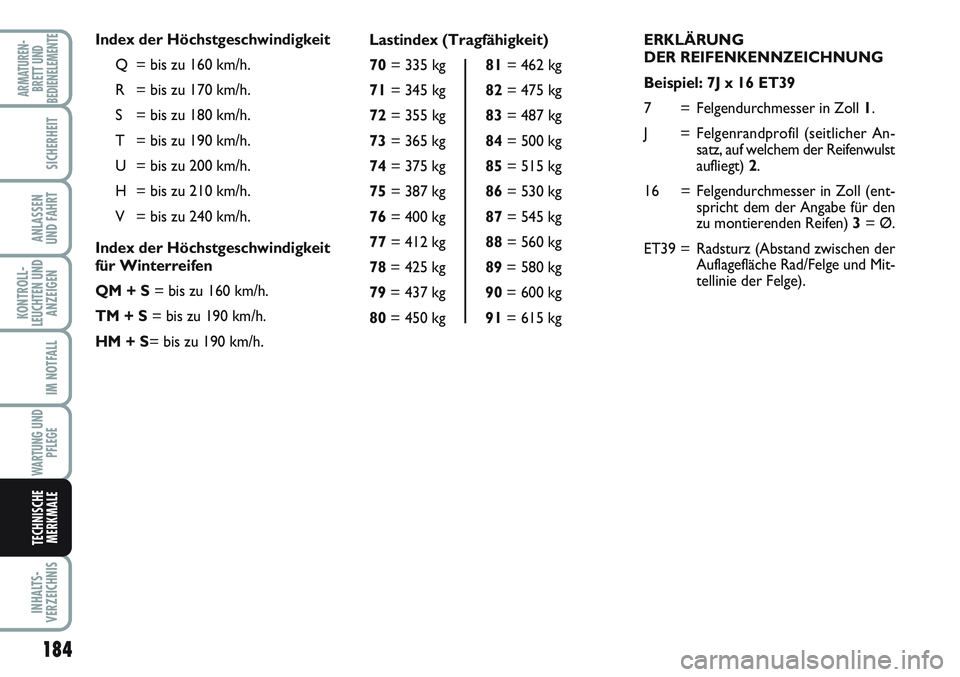

ERKLÄRUNG
DER REIFENKENNZEICHNUNG
Beispiel: 7J x 16 ET39
7 = Felgendurchmesser in Zoll 1.
J = Felgenrandprofil (seitlicher An-
satz, auf welchem der Reifenwulst
aufliegt) 2.
16 = Felgendurchmesser in Zoll (ent-
spricht dem der Angabe für den
zu montierenden Reifen) 3= Ø.
ET39 = Radsturz (Abstand zwischen der
Auflagefläche Rad/Felge und Mit-
tellinie der Felge). Lastindex (Tragfähigkeit)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73 = 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77 = 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79 = 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Index der Höchstgeschwindigkeit
Q = bis zu 160 km/h.
R = bis zu 170 km/h.
S = bis zu 180 km/h.
T = bis zu 190 km/h.
U = bis zu 200 km/h.
H = bis zu 210 km/h.
V = bis zu 240 km/h.
Index der Höchstgeschwindigkeit
für Winterreifen
QM + S= bis zu 160 km/h.
TM + S= bis zu 190 km/h.
HM + S= bis zu 190 km/h.

185
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

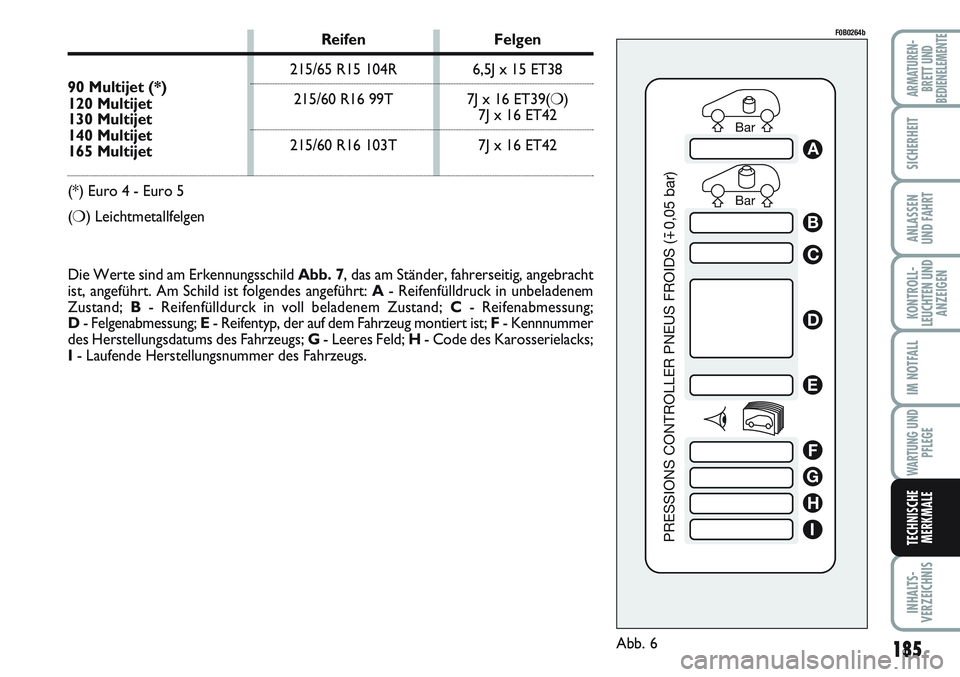

Bar Bar
PRESSIONS CONTROLLER PNEUS FROIDS (
0,05 bar)
A
B
C
D
E
F
G
H
I
Abb. 6
F0B0264b
Die Werte sind am Erkennungsschild Abb. 7, das am Ständer, fahrerseitig, angebracht
ist, angeführt. Am Schild ist folgendes angeführt:A- Reifenfülldruck in unbeladenem
Zustand; B- Reifenfülldurck in voll beladenem Zustand; C- Reifenabmessung;
D- Felgenabmessung; E - Reifentyp, der auf dem Fahrzeug montiert ist; F - Kennnummer
des Herstellungsdatums des Fahrzeugs; G - Leeres Feld; H- Code des Karosserielacks;
I - Laufende Herstellungsnummer des Fahrzeugs.
Reifen Felgen
90 Multijet (*)215/65 R15 104R 6,5J x 15 ET38
120 Multijet215/60 R16 99T 7J x 16 ET39(❍)
130 Multijet7J x 16 ET42
140 Multijet
215/60 R16 103T 7J x 16 ET42
165 Multijet
(*) Euro 4 - Euro 5
(❍) Leichtmetallfelgen

186
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

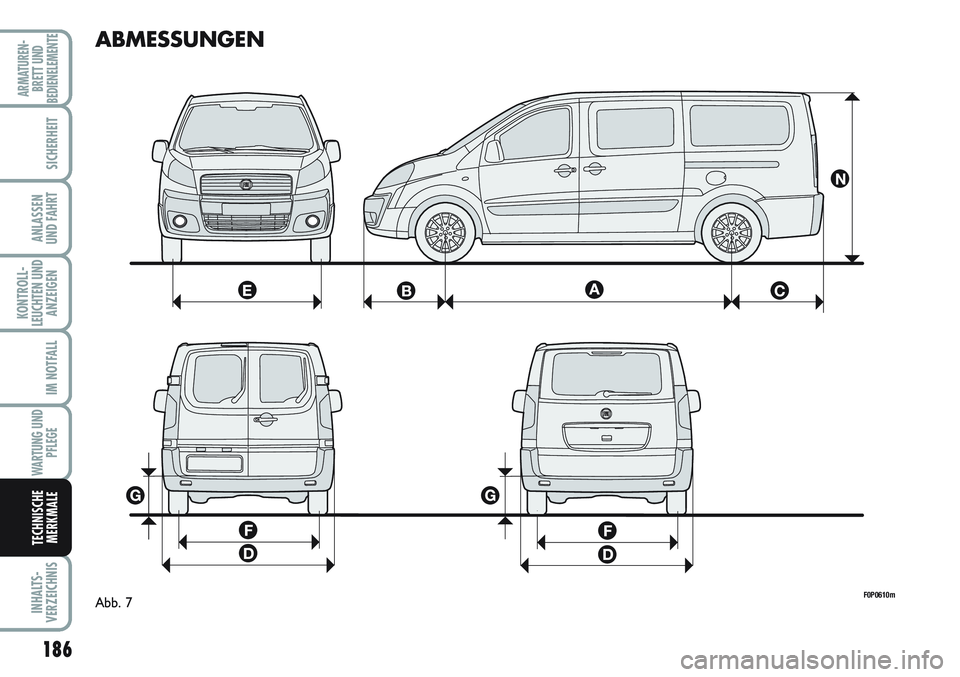

ABMESSUNGEN
F0P0610mAbb. 7

187
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

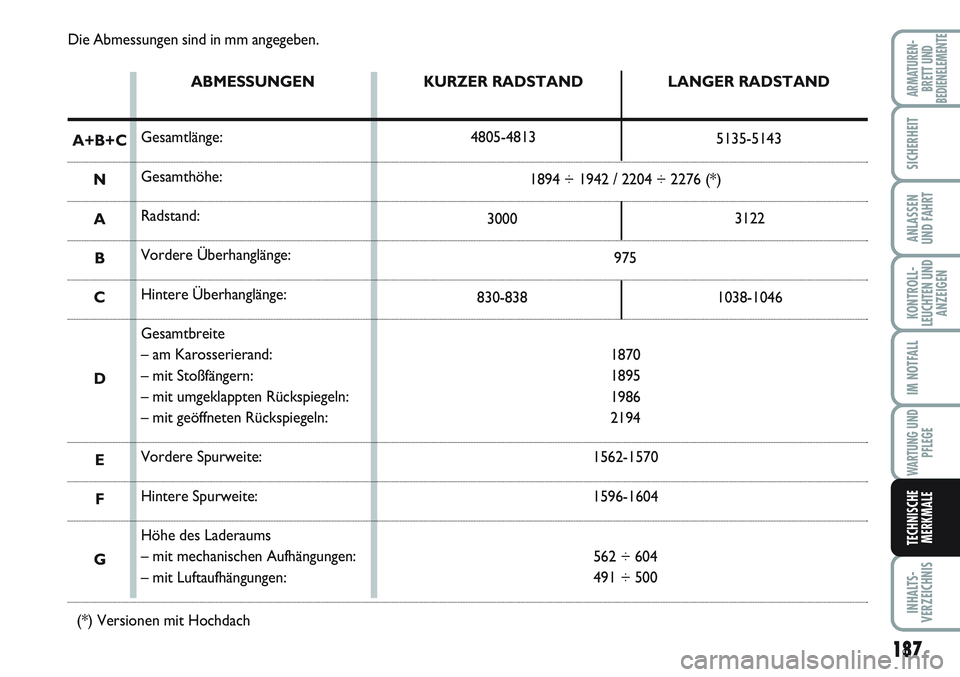

Die Abmessungen sind in mm angegeben.
ABMESSUNGEN
Gesamtlänge:
Gesamthöhe:
Radstand:
Vordere Überhanglänge:
Hintere Überhanglänge:
Gesamtbreite
– am Karosserierand:
– mit Stoßfängern:
– mit umgeklappten Rückspiegeln:
– mit geöffneten Rückspiegeln:
Vordere Spurweite:
Hintere Spurweite:
Höhe des Laderaums
– mit mechanischen Aufhängungen:
– mit Luftaufhängungen:KURZER RADSTAND
4805-4813LANGER RADSTAND
5135-5143
1894 ÷ 1942 / 2204 ÷ 2276 (*)
30003122
975
830-838 1038-1046
1870
1895
1986
2194
1562-1570
1596-1604
562 ÷ 604
491 ÷ 500
A+B+C
N
A
B
C
D
E
F
G
(*) Versionen mit Hochdach

188
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

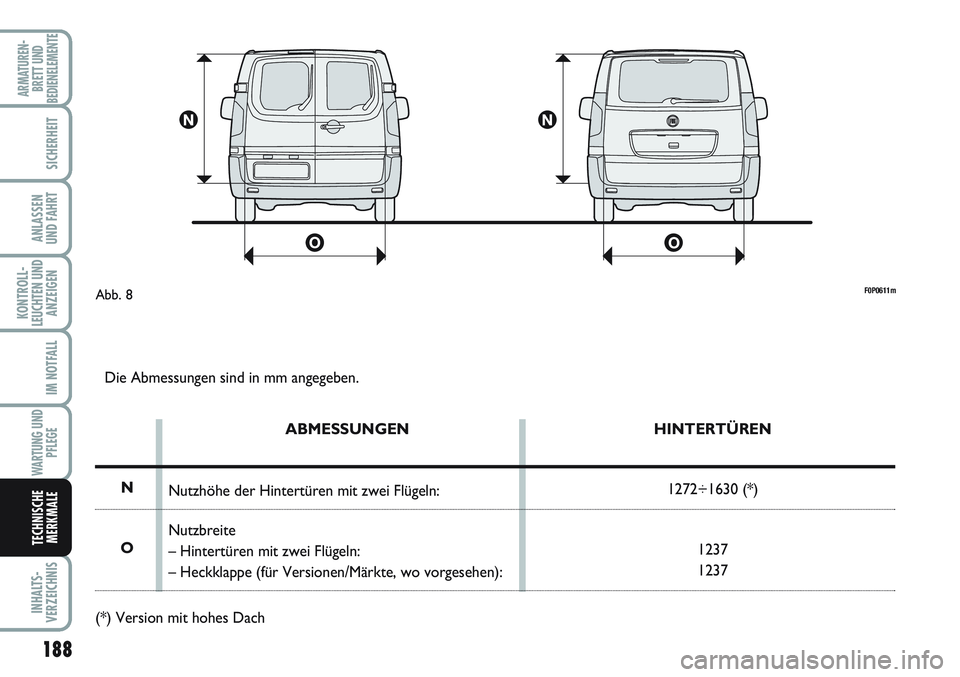

F0P0611mAbb. 8
Die Abmessungen sind in mm angegeben.
ABMESSUNGEN
Nutzhöhe der Hintertüren mit zwei Flügeln:
Nutzbreite
– Hintertüren mit zwei Flügeln:
– Heckklappe (für Versionen/Märkte, wo vorgesehen):HINTERTÜREN
1272÷1630 (*)
1237
1237
N
O
(*) Version mit hohes Dach
