2012 FIAT FREEMONT Farol

FUNÇÃO DE HUMIDADE
Empurre o botão do lava pára­brisas, localizado na
extremidade da alavanca multifunções, para dentro até
à primeira posição de paragem para activar um ciclo de
lavagem único para eliminar o orvalho ou o spray da
passagem de outro veículo do pára­brisas. Os limpa
pára­brisas continuam a funcionar até o utilizador liber-
tar a alavanca.
NOTA:A função de humidade não activa a bomba do
lava pára­brisas, portanto, o pára­brisas não será pul-
verizado com líquido do pára­brisas. Tem de utilizar a
função de lavagem para pulverizar o pára­brisas com
líquido do pára­brisas. LAVA FARÓIS (para versões/
mercados onde esteja disponível)
Os lava faróis estão localizados numa reentrância na
parte de cima do painel, ao centro, por baixo de cada
farol.
A alavanca de controlo do limpa/lava pára­brisas opera
os lava faróis quando o interruptor da ignição está na
posição ON e os faróis estão acesos. A alavanca está
localizada no lado esquerdo da coluna de direcção.
Para utilizar o lava faróis, empurre o botão do lava
pára­brisas, localizado na extremidade da alavanca
multifunções, para dentro até à segunda posição de
paragem para activar os limpa pára­brisas e solte-o.
Quando o fizer, os dois injectores de lavagem fixos de
cada um dos faróis pulverizam líquido do lava pára­
brisas uma vez para as lentes dos faróis. Além disso, os
lava pára­brisas pulverizam o pára­brisas e os limpa
pára­brisas são accionados.
NOTA:
Depois de rodar o interruptor da ignição para
ON e acender os faróis, os lava faróis funcionam
juntamente com a primeira pulverização os lava pára­
brisas e, depois disso, a cada onze pulverizações.
88
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E CONDUÇÃO
LUZES E
MENSAGENS DE
ADVERTÊNCIA
EM
EMERGÊNCIAMANUTENÇÃO DO VEÍCULOCARACTERÍSTICAS TÉCNICAS
ÍNDICE
REMISSIVO

continuamente acesa com o motor a trabalhar, foi
detectado um problema no sistema ESC. Se esta luz
permanecer acesa após vários ciclos de ignição, e o
veículo tiver sido conduzido vários quilómetros a ve-
locidades superiores a 48 km/h, consulte o seu conces-
sionário autorizado assim que for possível para diag-
nosticar e corrigir o problema.
NOTA:
• A “Luz Indicadora ESC OFF” e a “Luz Indicadora do
ESC/Avaria” acendem-se momentaneamente sempre
que o interruptor da ignição for colocado em ON/
RUN.
• Sempre que a ignição for colocada em ON/RUN
(LIGADO/A TRABALHAR), o sistema ESC estará li-
gado, mesmo que tenha sido previamente desligado.
• O sistema ESC emitirá zumbidos ou estalidos en-
quanto estiver activado. Isto é normal; os sons deixa-
rão de ser ouvidos quando o ESC se tornar inactivo
após a manobra que suscitou a activação do ESC.
4. Luz Indicadora de Mudança de DirecçãoA seta esquerda ou direita pisca em sincroni-
zação com as luzes indicadoras de mudança
de direcção correspondentes dianteira e tra-
seira, quando o interruptor de mudança de
direcção for accionado. (Para mais informações, con-
sulte “Luzes”, em “Conhecimento do Veículo”.) NOTA:
• Soa um sinal sonoro se o veículo for conduzido mais
de 1,6 km com um sinal de mudança de direcção ligado.
• Verifique se alguma das luzes exteriores está fundida
se qualquer dos indicadores piscar a um ritmo rápido.
5. Indicador de Máximos
Esta luz indica que os faróis estão ligados para
máximos. Puxe a alavanca multifunções do lado
esquerdo da coluna de direcção para si para mudar para
os mínimos. (Para mais informações, consulte “Luzes”,
em “Conhecimento do Veículo”.)
6. Indicador do Farol de Nevoeiro Dianteiro (para
versões/mercados onde esteja disponível) Este indicador acenderá quando os faróis de
nevoeiro dianteiros estão ligados. (Para mais
informações, consulte “Luzes”, em “Conheci-
mento do Veículo”.)
7. Ecrã do Conta­quilómetros/Ecrã do Centro
Electrónico de Informações do Veículo (EVIC)
Conta­Quilómetros
O conta

EM EMERGÊNCIA
ARRANQUE COM CABOS
AUXILIARES
Se a bateria do seu carro descarregar, pode forçar o
arranque com um conjunto de cabos auxiliares e a
bateria de outro veículo ou com uma bateria portátil.
O arranque forçado pode ser perigoso se feito incor-
rectamente, por favor siga cuidadosamente as instru-
ções desta secção.
NOTA: Quando usar uma bateria portátil, siga as
instruções e precauções do fabricante.
Não use uma bateria portátil ou qual-
quer outro meio com uma voltagem su-
perior a 12 Volts ou poderá danificar a
bateria, o motor de arranque, o alternador ou o
sistema eléctrico.
AVISO!
Não tente um arranque forçado se a
bateria estiver congelada. Poderá
romper-se ou explodir, causando ferimentos pes-
soais. PREPARATIVOS PARA O ARRANQUE COM
CABOS AUXILIARES
A bateria do seu veículo está situada entre o conjunto
do farol dianteiro esquerdo e o guarda-lamas da roda
da frente esquerda. Para permitir o arranque com
bateria auxiliar, existem terminais de bateria remotos
no lado esquerdo do compartimento do motor.
(fig. 153)
(fig. 153)
Terminais de Bateria Remotos
1 — Terminal Positivo (+) Remoto (Coberto com Tampa
Protectora)
2 — Terminal Negativo (-) Remoto
262
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E CONDUÇÃO
LUZES E
MENSAGENS
DE
ADVERTÊNCIA
EM
EMERGÊNCIA
MANUTENÇÃO DO VEÍCULOCARACTERÍSTICAS TÉCNICAS
ÍNDICE
REMISSIVO

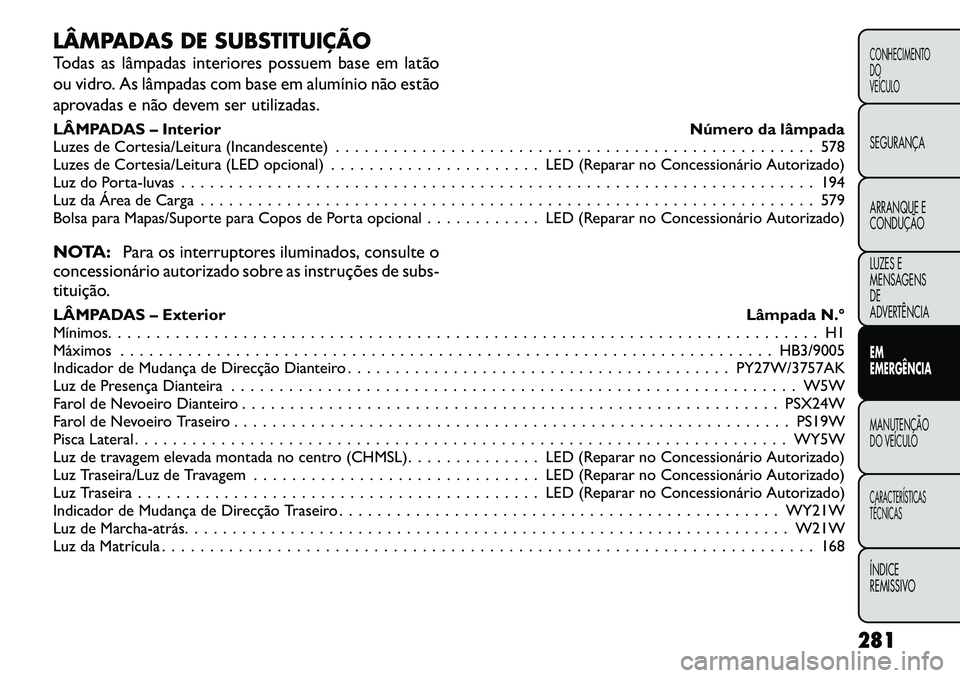

LÂMPADAS DE SUBSTITUIÇÃO
Todas as lâmpadas interiores possuem base em latão
ou vidro. As lâmpadas com base em alumínio não estão
aprovadas e não devem ser utilizadas.
LÂMPADAS – InteriorNúmero da lâmpada
Luzes de Cortesia/Leitura (Incandescente) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 578
Luzes de Cortesia/Leitura (LED opcional) . . . . . . . . . . . . . . . . . . . . . . LED (Reparar no Concessionário Autorizado)
Luz do Porta-luvas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
Luz da Área de Carga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 579
Bolsa para Mapas/Suporte para Copos de Porta opcional . . . . . . . . . . . . LED (Reparar no Concessionário Autorizado)
NOTA: Para os interruptores iluminados, consulte o
concessionário autorizado sobre as instruções de subs-
tituição.
LÂMPADAS – Exterior Lâmpada N.°
Mínimos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . H1
Máximos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HB3/9005
Indicador de Mudança de Direcção Dianteiro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PY27W/3757AK
Luz de Presença Dianteira . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . W5W
Farol de Nevoeiro Dianteiro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PSX24W
Farol de Nevoeiro Traseiro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PS19W
Pisca Lateral . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WY5W
Luz de travagem elevada montada no centro (CHMSL) . . . . . . . . . . . . . . LED (Reparar no Concessionário Autorizado)
Luz Traseira/Luz de Travagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LED (Reparar no Concessionário Autorizado)
Luz Traseira . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LED (Reparar no Concessionário Aut orizado)
Indicador de Mudança de Direcção Traseiro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WY21W
Luz de Marcha

3. Agarre firmemente a lâmpada pelas duas linguetaslaterais e apert e-as em conjunto para desbloquear a
lâmpada da parte de trás do alojamento do farol de
nevoeiro dianteiro.
4. Puxe a lâmpada para fora através da abertura do alojamento.
5. Alinhe as patilhas indicadoras da lâmpada do farol de nevoeiro dianteiro de substituição com as ranhuras
do anel de abertura da lâmpada da parte de trás do
alojamento do farol de nevoeiro dianteiro.
Não toque com os dedos na lâmpada
nova. O contacto com óleo reduz drasti-
camente a vida da lâmpada. Se a lâm­
pada entrar em contacto com uma superfície
oleosa, limpe-a com álcool desnaturado. 6. Introduza a lâmpada no alojamento até que as pati-
lhas indicadoras encaixem nas ranhuras do anel.
7. Empurre firme e homogeneamente a lâmpada para dentro do alojamento até que ambas as linguetas
encaixem firmemente no lugar.
FAROL DE NEVOEIRO TRASEIRO
1. Estenda a mão atrás do pára

3. Desligue o conector eléctrico da cablagem.(fig. 168)
4. Agarre firmemente a lâmpada pelas duas linguetas laterais e aperte-as em conjunto para desbloquear a
lâmpada da parte de trás do alojamento do farol.
5. Puxe a lâmpada para fora através da abertura do alojamento.
6. Retire a lâmpada do casquilho conector e instale a lâmpada substituta.
7. Alinhe as patilhas indicadoras do conjunto lâmpada substituta/casquilho do farol de nevoeiro traseiro
com as ranhuras do anel de abertura da lâmpada da
parte de trás do alojamento do farol de nevoeiro
dianteiro. 8. Introduza a lâmpada no alojamento até que as pati-
lhas indicadoras encaixem nas ranhuras do anel.
9. Empurre firme e homogeneamente a lâmpada para dentro do alojamento até que ambas as linguetas
encaixem firmemente no lugar.
10. Reinstale o alojamento do farol de nevoeiro.
PISCA LATERAL
Os piscas laterais estão localizados em ambos os pai-
néis dos guarda-lamas dianteiros.
1. Empurre a lente do pisca lateral para a esquerda para soltar a mola e depois puxe-o para fora.
2. Desligue a lâmpada do conector da cablagem eléc
