2012 FIAT DUCATO Омыватель

59
F0N0507mрис. 70
ОЧИСТКА СТЕКОЛ
СТЕКЛООЧИСТИТЕЛЬ/СТЕКЛООМЫВАТЕЛЬ
Устройство действует только при наличии ключа
зажигания в положении ON. У правого подрулевого
переключателя предусмотрено пять разных положений
– рис. 71: Включение – рис. 70
Поверните гайку в положении 2A: при этом
в зависимости от степени наружной освещенности
одновременно автоматически включаются габаритные
огни и фары ближнего света.
Отключение
По команде датчика на отключение выключаются фары
ближнего света и примерно через 10 секунд габаритные
огни.
Датчик не отслеживает наличие тумана, поэтому в таких
условиях настройте включение света вручную.ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
рис. 71F0N0038m

61
Отключение – рис. 71
Сдвиньте подрулевой переключатель из положения B
или поверните ключ зажигания в положение OFF. При
следующем запуске (ключ зажигания в положении ON)
датчик не активируется, даже если переключатель
остается в положении B. Чтобы его активировать,
сдвиньте подрулевой переключатель в положение A или
C и затем в положение B или поверните гайку для
регулировки чувствительности датчика. Возобновление
действия датчика обозначается минимум одним
движением стеклоочистителя даже при сухом ветровом
стекле.
Дождевой датчик способен узнавать и автоматически
приспосабливаться к разнице условий ночью и днем. ДОЖДЕВОЙ ДАТЧИК
(для моделей/рынков, где предусмотрено)
Дождевой датчик расположен за внутренним зеркалом
заднего обзора вплотную к ветровому стеклу и во время
прерывистого режима работы стеклоочистителя
позволяет автоматически корректировать частоту
движения щеток по интенсивности дождя.
ПРЕДУПРЕЖДЕНИЕ В зоне действия датчика стекло
должно быть чистым.
Включение – рис. 71
Сдвиньте правый подрулевой переключатель на один
щелчок вниз (положение B).
Включение датчика обозначается одним движением
щеток, подтверждающим получение команды.
Вращением гайки F можно повысить чувствительность
дождевого датчика.
Увеличение чувствительности датчика обозначается
одним движением щеток, подтверждающим получение
и исполнение команды.
Когда при активированном дождевом датчике
включается стеклоомыватель, он выполняет обычный
цикл мойки стекла, по завершении которого датчик
возобновляет работу в автоматическом режиме.
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
ОМЫВАТЕЛЬ ФАР
(для моделей/рынков, где предусмотрено)
Убирающиеся омыватели фар расположены внутри
переднего бампера автомобиля; они приходят
в действие, когда при включенном ближнем свет
включается омыватель стекла.
ПРЕДУПРЕЖДЕНИЕ Регулярно проверяйте целостность
и качество очистки форсунок.
Полосы воды на стекле могут вызывать
ненужные движения щеток.
ВНИМАНИЕ

194
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0N0105mрис. 219
ЖИДКОСТЬ СТЕКЛООМЫВАТЕЛЯ ВЕТРОВОГО
И ЗАДНЕГО СТЕКЛА/ОМЫВАТЕЛЯ ФАР – рис. 219
Чтобы добавить жидкость, снимите крышку A.
Используйте смесь воды и жидкости TUTELA
PROFESSIONAL SC 35 в соотношении:
30% TUTELA PROFESSIONAL SC 35 и 70% воды летом.
50% TUTELA PROFESSIONAL SC 35 и 50% воды зимой.
При понижении температуры –20°C используйте TUTELA
PROFESSIONAL SC 35 в чистом виде.
Проверяйте уровень жидкости в бачке.
Не ездите на автомобиле с пустым
бачком омывателя: омыватель
ветрового стекла играет определяющую роль
в обеспечении обзорности.
ВНИМАНИЕ
Некоторые имеющиеся в продаже
добавки для жидкостей омывателя
огнеопасны. Некоторые узлы в моторном отсеке
нагреваются, они могут стать причиной
возгорания при попадании на них такой
жидкости.
ВНИМАНИЕ

202
F0N0137mрис. 225
Замена щеток стеклоочистителей ветрового стекла
– рис. 225
Последовательность выполнения операций:
❒отведите рычаг стеклоочистителя A от стекла
и установите щетку под прямым углом к рычагу;
❒нажмите фиксатор B и снимите щетку с рычага;
❒установите новую щетку и проверьте, чтобы она была
надежно закреплена.
ФОРСУНКИ СТЕКЛООЧИСТИТЕЛЯ
Ветровое стекло (стеклоомыватель) – рис. 226
Если напор омывающей жидкости недостаточен, прежде
всего проверьте наличие жидкости в бачке омывателя
(см. параграф «Проверка уровней эксплуатационных
жидкостей» в этой главе ).
СТЕКЛООЧИСТИТЕЛЬ
ЩЕТКИ
Периодически очищайте резиновые элементы щеток
соответствующими средствами; рекомендуется
использовать состав TUTELA PROFESSIONAL SC 35.
Замените щетки, если резиновая кромка деформирована
или стерта. В любом случае необходимо менять щетки не
реже одного раза в год.
Несколько простых правил позволяют снизить износ
щеток стеклоочистителей:
❒при температуре ниже нуля градусов проверьте,
чтобы щетки не примерзли к ветровому стеклу. При
необходимости разморозьте их с помощью
противообледенительной жидкости;
❒удалите снег, налипший на ветровое стекло; кроме
увеличения долговечности щеток, это предотвратит
перегрузку и вызванный ею перегрев электромотора
стеклоочистителей;
❒не включайте стеклоочистители при сухих стеклах.
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬДвижение с изношенными щетками
стеклоочистителей опасно, поскольку
снижает видимость в плохую погоду.
ВНИМАНИЕ

203
F0N0112mрис. 226
КУЗОВ
ЗАЩИТА ОТ АТМОСФЕРНЫХ ВОЗДЕЙСТВИЙ
Основными причинами возникновения коррозии
являются: загрязнение атмосферы, соленый и влажный
воздух (в прибрежных районах или в теплом и влажном
климате) и сезонные климатические изменения.
Кроме того, не следует недооценивать абразивное
действие переносимых ветром пыли, песка, грязи
и гравия, поднятых другими автомобилями. Компания
Fiat применила при изготовлении автомобиля лучшие
промышленные технологии эффективной защиты кузова
от коррозии.
Они включают:
❒специальные лакокрасочные материалы и методы
покраски кузова, которые придают автомобилю
особую сопротивляемость коррозии и абразиву;
❒применение оцинкованной листовой стали
с высокими антикоррозионными свойствами;
❒обработку днища, моторного отсека, колесных арок
и других подверженных коррозии частей кузова
высокоэффективными антикоррозийными составами
на основе воска;
❒напыление пластика на наиболее подверженные
коррозии места: низ дверей, колесные арки, кромки
ит. п;
❒использование «открытых» коробчатых профилей для
предотвращения образования конденсата и застоя
воды во избежание появления ржавчины внутри
скрытых полостей. Затем проверьте, не засорились ли отверстия форсунок
стеклоомывателя; при необходимости прочистите их
булавкой.
Направление струи омывателя регулируется путем
изменения угла наклона форсунок с помощью плоской
отвертки.
Направьте струю так, чтобы она доходила до
1/3высоты
от верхней кромки стекла.
ОМЫВАТЕЛИ ФАР
Регулярно проверяйте целостность и качество очистки
форсунок.
Омыватели фар включаются автоматически, когда при
включенных фарах ближнего света включается
стеклоомыватель.
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

256
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

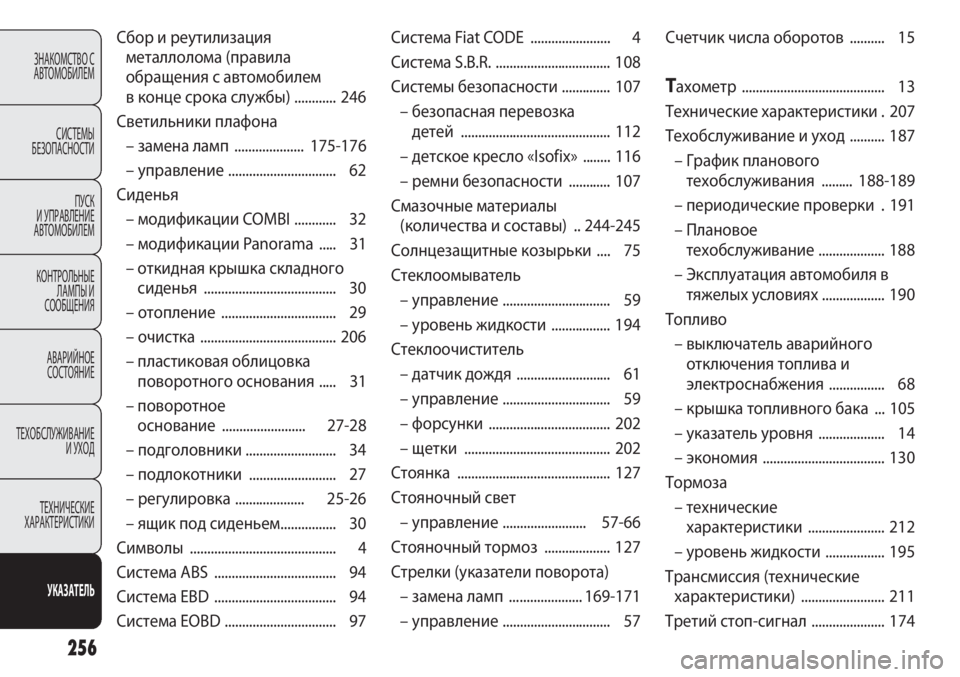

Сбор и реутилизация
металлолома (правила
обращения с автомобилем
в конце срока службы) ............ 246
Светильники плафона
– замена ламп ....................175-176
– управление ............................... 62
Сиденья
– модификации COMBI ............ 32
– модификации Panorama ..... 31
– откидная крышка складного
сиденья ...................................... 30
– отопление ................................. 29
– очистка ....................................... 206
– пластиковая облицовка
поворотного основания ..... 31
– поворотное
основание ........................27-28
– подголовники .......................... 34
– подлокотники ......................... 27
– регулировка .................... 25-26
– ящик под сиденьем................ 30
Символы .......................................... 4
Система ABS ................................... 94
Система EBD ................................... 94
Система EOBD ................................ 97Система Fiat CODE ....................... 4
Система S.B.R. ................................. 108
Системы безопасности .............. 107
– безопасная перевозка
детей ........................................... 112
– детское кресло «Isofix» ........ 116
– ремни безопасности ............ 107
Смазочные материалы
(количества и составы) .. 244-245
Солнцезащитные козырьки .... 75
Стеклоомыватель
– управление ............................... 59
– уровень жидкости ................. 194
Стеклоочиститель
– датчик дождя ........................... 61
– управление ............................... 59
– форсунки ................................... 202
– щетки .......................................... 202
Стоянка ............................................ 127
Стояночный свет
– управление ........................57-66
Стояночный тормоз ................... 127
Стрелки (указатели поворота)
– замена ламп .....................169-171
– управление ............................... 57Счетчик числа оборотов .......... 15
Тахометр ......................................... 13
Технические характеристики . 207
Техобслуживание и уход .......... 187
– График планового
техобслуживания .........188-189
– периодические проверки . 191
– Плановое
техобслуживание ................... 188
– Эксплуатация автомобиля в
тяжелых условиях .................. 190
Топливо
– выключатель аварийного
отключения топлива и
электроснабжения ................ 68
– крышка топливного бака ... 105
– указатель уровня ................... 14
– экономия ................................... 130
Тормоза
– технические
характеристики ...................... 212
– уровень жидкости ................. 195
Трансмиссия (технические
характеристики) ........................ 211
Третий стоп-сигнал ..................... 174
