2012 CITROEN JUMPER Navodila Za Uporabo (in Slovenian)

Zamenjava varovalke
135
PRAKTIČNE INFORMACIJ
E
8

Ohišja varovalk so nameščena pod
armaturno ploščo na voznikovi strani, v
stebričku vrat na sopotnikovi strani in v
motornem prostoru.
Navedene so samo varovalke, ki jih lahko
zamenjate sami. Glede drugih varovalk se
obrnite na CITROËNOVO servisno mrežo ali
na usposobljeno servisno delavnico. Odstranitev in namestitev
varovalke
Preden zamenjate varovalko, morate
ugotoviti vzrok napake in jo odpraviti.
Številke varovalk so označene na ohišjih
varovalk.
Pregorelo varovalko vedno zamenjajte z
varovalko enake jakosti.

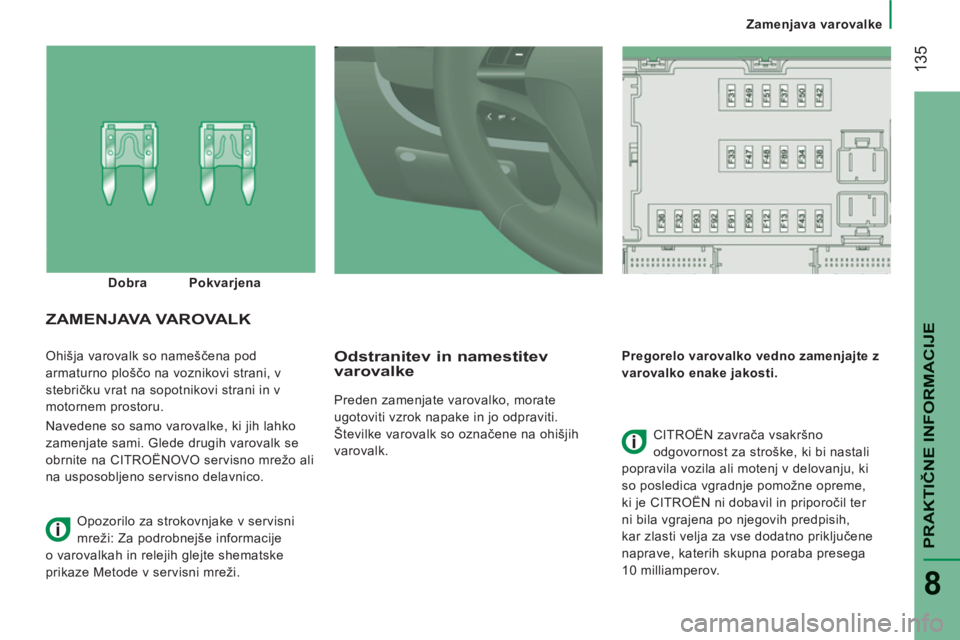

ZAMENJAVA VAROVALK

CITROËN zavrača vsakršno
odgovornost za stroške, ki bi nastali
popravila vozila ali motenj v delovanju, ki
so posledica vgradnje pomožne opreme,
ki je CITROËN ni dobavil in priporočil ter
ni bila vgrajena po njegovih predpisih,
kar zlasti velja za vse dodatno priključene
naprave, katerih skupna poraba presega
10 milliamperov.
Dobra
Pokvarjena
Opozorilo za strokovnjake v servisni
mreži: Za podrobnejše informacije
o varovalkah in relejih glejte shematske
prikaze Metode v servisni mreži.

Zamenjava varovalke
136

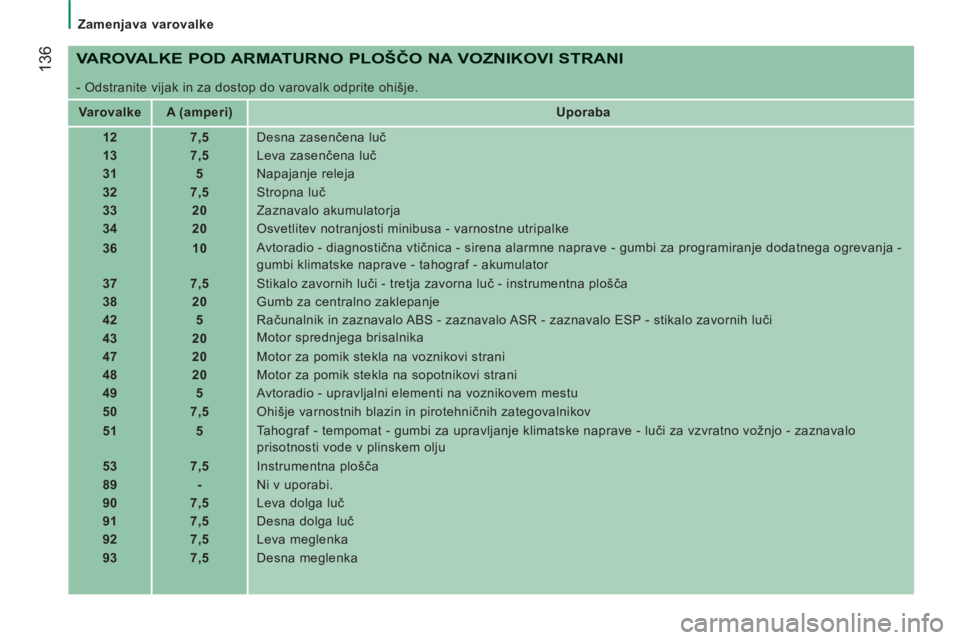

VAROVALKE POD ARMATURNO PLOŠČO NA VOZNIKOVI STRANI

- Odstranite vijak in za dostop do varovalk odprite ohišje.


Varovalke


A (amperi)


Uporaba



12


7,5
Desna zasenčena luč


13


7,5
Leva zasenčena luč


31


5
Napajanje releja


32


7,5
Stropna luč


33


20
Zaznavalo akumulatorja


34


20
Osvetlitev notranjosti minibusa - varnostne utripalke


36


10
Avtoradio - diagnostična vtičnica - sirena alarmne naprave - gumbi za programiranje dodatnega ogrevanja -
gumbi klimatske naprave - tahograf - akumulator


37


7,5
Stikalo zavornih luči - tretja zavorna luč - instrumentna plošča


38


20
Gumb za centralno zaklepanje


42


5
Računalnik in zaznavalo ABS - zaznavalo ASR - zaznavalo ESP - stikalo zavornih luči


43


20
Motor sprednjega brisalnika


47


20
Motor za pomik stekla na voznikovi strani


48


20
Motor za pomik stekla na sopotnikovi strani


49


5
Avtoradio - upravljalni elementi na voznikovem mestu


50


7,5
Ohišje varnostnih blazin in pirotehničnih zategovalnikov


51


5
Tahograf - tempomat - gumbi za upravljanje klimatske naprave - luči za vzvratno vožnjo - zaznavalo
prisotnosti vode v plinskem olju


53


7,5
Instrumentna plošča


89


-
Ni v uporabi.


90


7,5
Leva dolga luč


91


7,5
Desna dolga luč


92


7,5
Leva meglenka


93


7,5
Desna meglenka

Zamenjava varovalke
137
PRAKTIČNE INFORMACIJ
E
8



Varovalke


A (amperi)

Uporaba



54


-
Ni v uporabi


55


15
Ogrevanje sedežev


56


15
12-voltna vtičnica


57


10
Programirano dodatno ogrevanje


58


15
Ogrevanje zadnjega stekla na levi strani


59


15
Ogrevanje zadnjega stekla na desni strani


60


-
Ni v uporabi


61


-
Ni v uporabi


62


-
Ni v uporabi


63


10
Stikalo programiranega dodatnega ogrevanja


64


-
Ni v uporabi


65


30
Ventilator programiranega dodatnega ogrevanja

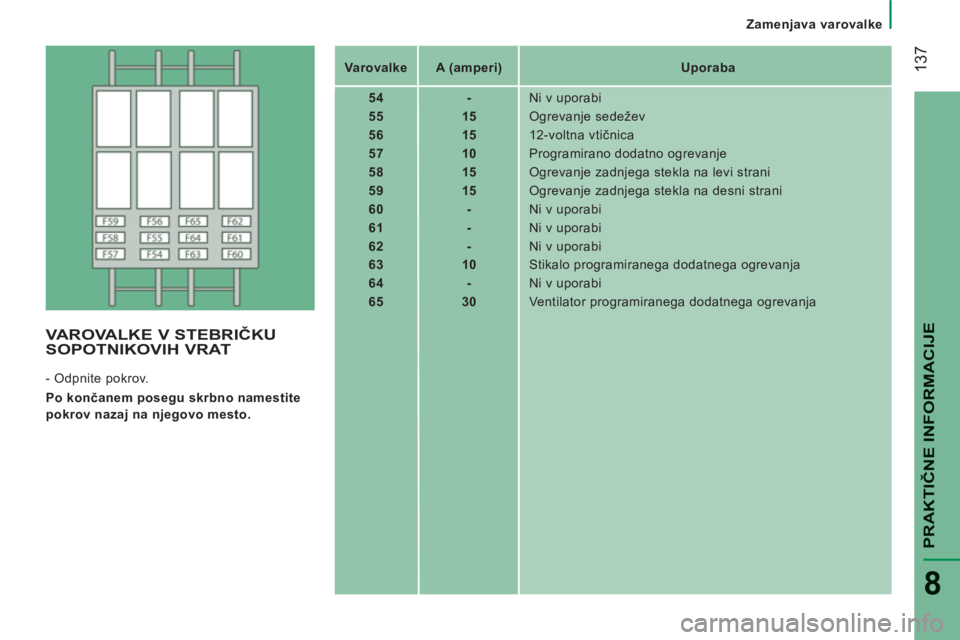

VAROVALKE V STEBRIČKU
SOPOTNIKOVIH VRAT
- Odpnite pokrov.

Po končanem posegu skrbno namestite
pokrov nazaj na njegovo mesto.

Zamenjava varovalke
138

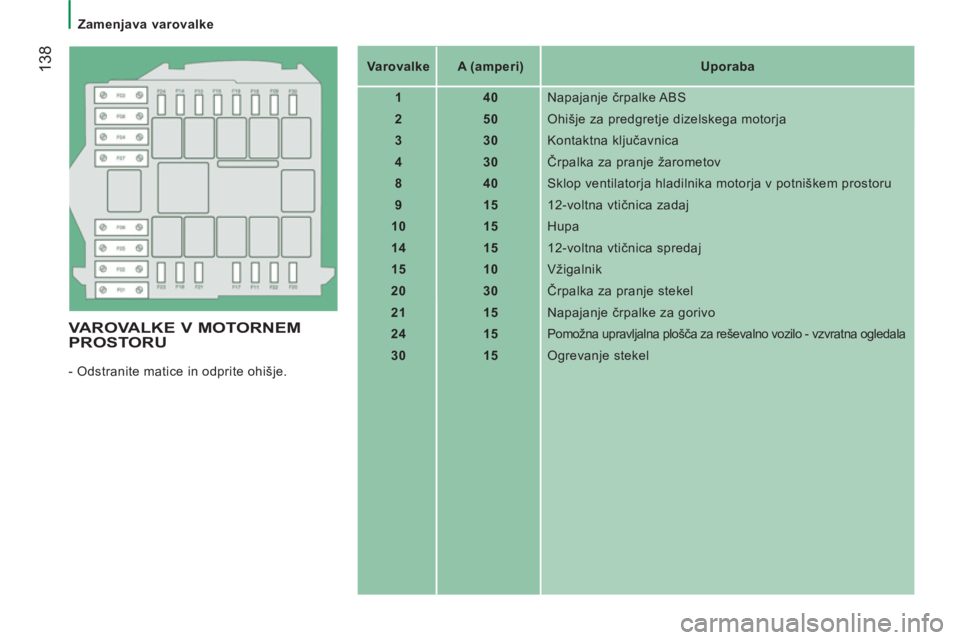

VAROVALKE V MOTORNEMPROSTORU

- Odstranite matice in odprite ohišje.

Varovalke


A (amperi)


Uporaba



1


40
Napajanje črpalke ABS


2


50
Ohišje za predgretje dizelskega motorja


3


30
Kontaktna ključavnica


4


30
Črpalka za pranje žarometov


8


40
Sklop ventilatorja hladilnika motorja v potniškem prostoru


9


15
12-voltna vtičnica zadaj


10


15
Hupa


14


15
12-voltna vtičnica spredaj


15


10
Vžigalnik


20


30
Črpalka za pranje stekel



21


15
Napajanje črpalke za gorivo


24


15


Pomožna upravljalna plošča za reševalno vozilo - vzvratna ogledala



30


15
Ogrevanje stekel

Zamenjava metlice brisalca
139
PRAKTIČNE INFORMACIJ
E
8

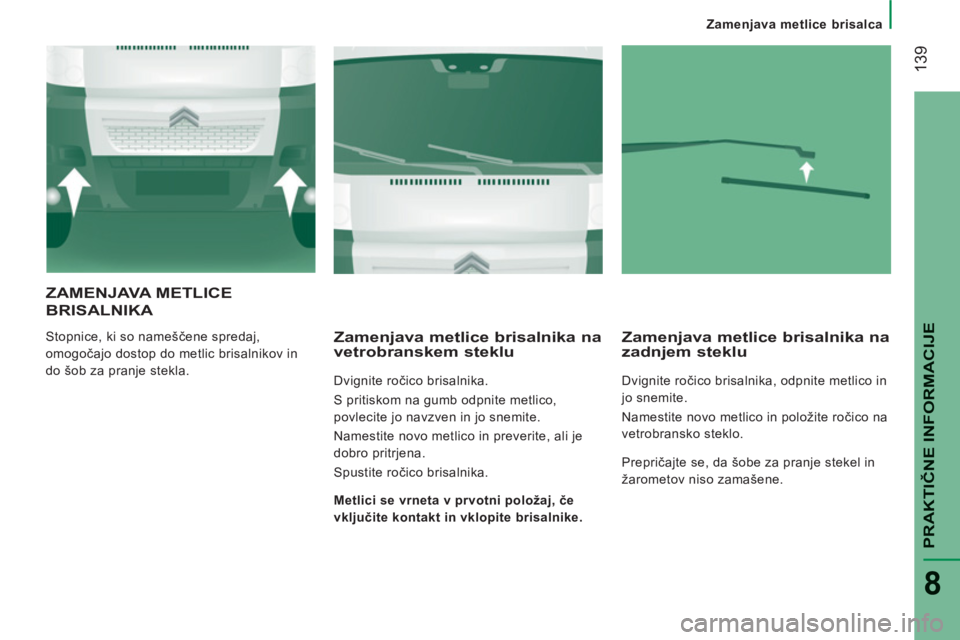

ZAMENJAVA METLICE
BRI
SALNIKA
Stopnice, ki so nameščene spredaj,
omogočajo dostop do metlic brisalnikov in
do šob za pranje stekla.
Zamenjava metlice brisalnika navetrobranskem steklu

Dvignite ročico brisalnika.
S pritiskom na gumb odpnite metlico,
povlecite jo navzven in jo snemite.
Namestite novo metlico in preverite, ali je
dobro pritrjena.
Spustite ročico brisalnika.
Zamenjava metlice brisalnika na
zadnjem steklu
Dvignite ročico brisalnika, odpnite metlico in
jo snemite.
Namestite novo metlico in položite ročico na
vetrobransko steklo.

Metlici se vrneta v prvotni položaj, če
vključite kontakt in vklopite brisalnike.
Prepričajte se, da šobe za pranje stekel in
žarometov niso zamašene.

Vleka vozila

14
0

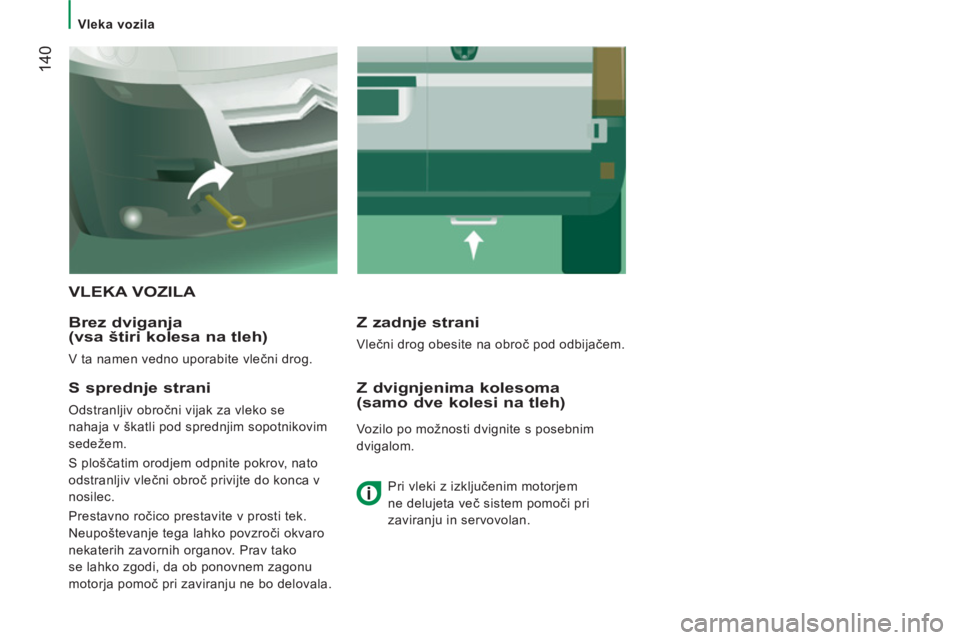

VLEKA VOZILA

Brez dvi
ganja(vsa štiri kolesa na tleh)

V ta namen vedno uporabite vlečni drog.
Z zadnje strani

Vlečni drog obesite na obroč pod odbijačem.


S sprednje strani

Odstranljiv obročni vijak za vleko se
nahaja v škatli pod sprednjim sopotnikovim
sedežem.
S ploščatim orodjem odpnite pokrov, nato
odstranljiv vlečni obroč privijte do konca v
nosilec.


Prestavno ročico prestavite v prosti tek.
Neupoštevanje tega lahko povzroči okvaro
nekaterih zavornih organov. Prav tako
se lahko zgodi, da ob ponovnem zagonu
motorja pomoč pri zaviranju ne bo delovala.
Z dvignjenima kolesoma (samo dve kolesi na tleh)

Vozilo po možnosti dvignite s posebnim
dvigalom.

Pri vleki z izključenim motorjem
ne delujeta več sistem pomoči pri
zaviranju in servovolan.

9
TEHNIČNI PODATKI

142

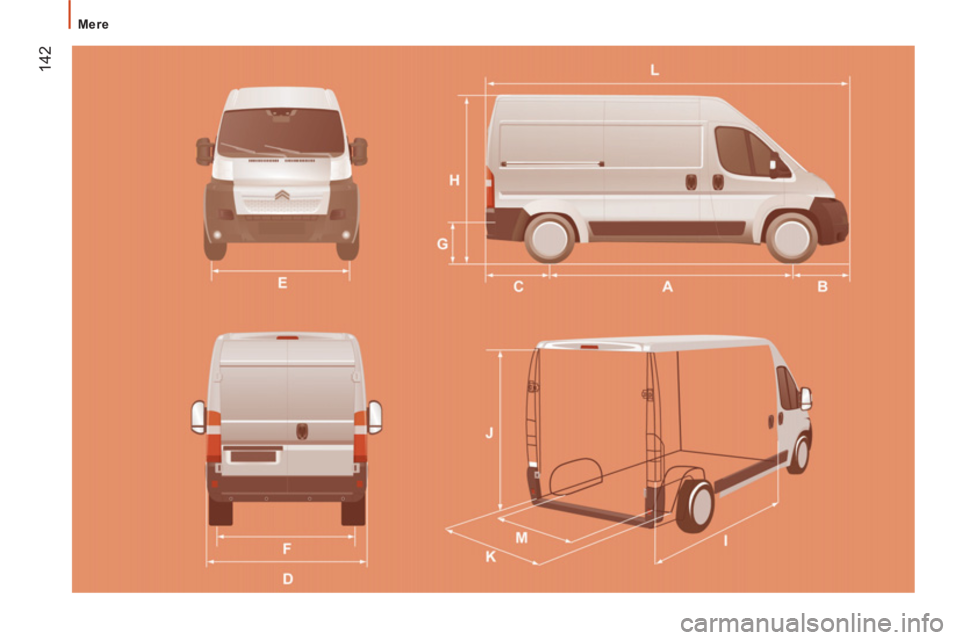

Mere
