2012 CITROEN JUMPER MULTISPACE Navodila Za Uporabo (in Slovenian)

127
Zamenjava kolesa
PRAKTIČNE INFORMACIJ
E
7


- Za dostop do vijaka košare odprite
pokrov na stopnici.

- Z ročico za odstranitev kolesa odvijte
vijak in do konca spustite košaro.
- Košaro odstranite s kavlja in postavite
rezervno kolo poleg tistega, ki ga želite
zamenjati.
3. REZERVNO KOLO



- Dostop do rezervnega kolesa je iz
zadnjega dela vozila.

- Odprite zadnja vrata. Če želite povečati osvetlitev, lahko
prižgete stropno luč.

128


Zamenjava kolesa


4. ODSTRANITEV KOLESA


- Dvigalko postavite pod tisto mesto na
podvozju, ki je najbližje kolesu, ki ga
menjate.
Podstavek dvigalke se mora navpično
dotikati tal.

- Razprite dvigalko in počasi dvignite kolo s
tal.

- Popolnoma odvijte kolo.

- Odstranite vijake in kolo.

- Odstranite okrasni pokrov, tako da ga
povlečete s pomočjo obroča za vleko.

- Popustite vijake kolesa in jih odvijte. Dvigalko razprite potem, ko ste
nekoliko odvili vijake na kolesu, ki ga
želite zamenjati, in ko ste namestili
zagozdo pod kolo, ki je diagonalno
nasprotno.

129
Zamenjava kolesa
PRAKTIČNE INFORMACIJ
E
7


- Sklopite dvigalko in spustite vozilo, nato
dvigalko odstranite.

- Z ročico privijte vijake do konca, vendar
ne na silo.

- Okvarjeno kolo namestite v košaro.
- Košaro obesite na kavelj in jo dvignite s
pomočjo vijaka in ročice za odstranitev
kolesa. Preverite, ali se kolo in košara
pravilno prilegata tlem vozila.

- Pazite, da pravilno namestite pokrov na
stopnici.

- Okrasni pokrov položite v vozilo.
Nikoli ne opravljajte del pod vozilom, ki
je oprto samo na dvigalko.
Uporabljajte ročico za odstranitev kolesa in
ne drugih orodij za privijanje in odvijanje.


5. NAMESTITEV REZERVNEGA KOLESA



- Namestite kolo na nosilec in ročno
privijte vijake.

- Vijake zasilno privijte z ročico za
odstranitev kolesa.

130


Zaslon za sneg

ODSTRANLJIV ZASLON ZA
ZAŠČITO PRED SNEGOM

Odstranljiv zaslon za zaščito pred snegom
namestite na spodnji del sprednjega
odbijača (odvisno od tržišča). Preprečuje
nabiranje snega ob ventilatorju hladilnika.

NAMESTITEV



- Odstranljiv zaslon za zaščito pred
snegom postavite nasproti oznake za
namestitev A na sprednji odbijač.

- Pritrdite ga tako, da pritisnete nanj na
vseh štirih sponah B na vogalih.

Ne pozabite odstraniti zaslona, ko je
zunanja temperatura višja od 10°C in ni več
nevarnosti za sneženje, ali v primeru vleke
prikolice.

ODSTRANITEV



- Z izvijačem pri odprtinah sprostite vse
štiri spone.

- Izvijač uporabite kot vzvod in z njim
zaporedoma odpnite vse štiri spone B .



6. NAMESTITEV POPRAVLJENEGA KOLESA

Kolo namestite po enakem postopku kot
pri točki 5, pri tem ne pozabite na okrasni
pokrov.
Glede nalepke za pnevmatike glejte
8. poglavje, podpoglavje Podatki za
identifikacijo.
Rezervno kolo ni namenjeno daljši
vožnji, zato se čimprej obrnite na
CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico, da
preverijo privitost vijakov rezervnega kolesa
in zračni tlak v pnevmatiki. V CITROËNOVI
servisni mreži ali v usposobljeni servisni
delavnici naj poskrbijo za hitro popravilo
predrte pnevmatike in ponovno namestitev
na vozilo.

131
Zamenjava žarnice
PRAKTIČNE INFORMACIJE
7

ZAMENJAVA ŽARNICE


Tip C
Halogenska žarnica:
Odstranite celoten sklop
iz ležišča.
Tip A
Steklena žarnica:
Rahlo povlecite, ker
je nameščena pod
pritiskom.
VRSTE ŽARNIC

V vozilo so nameščene različne vrste žarnic. Odstranitev:
Tip B
Žarnica z bajonetnim
okovom (brez navojnega
vznožka): Pritisnite na
žarnico in jo zavrtite v
nasprotni smeri vrtenja
urnega kazalca.
Pred zamenjavo halogenske žarnice
morajo biti žarometi nekaj minut
izključeni (nevarnost opeklin). Žarnice ne
prijemajte s prsti. Uporabite krpe, ki ne
puščajo vlaken.
Po končanem posegu preverite, ali luči
pravilno svetijo.

132


Zamenjava žarnice

3.
Smerniki
Tip B
, PY21W - 21W (jantarne barve)


- Zavrtite nosilec žarnice za četrt
vrtljaja v nasprotni smeri vrtenja
urnega kazalca.

- Odstranite žarnico, tako da pritisnete
nanjo in jo zavrtite v nasprotni smeri
vrtenja urnega kazalca.

- Zamenjajte žarnico.
- Preverite, ali ste celoten pokrov dobro
namestili in zatesnili.

Odprite pokrov motorja. Za dostop do žarnic
z roko sezite za optični sklop.
Pri nameščanju žarnice ponovite vse
postopke v obratnem vrstnem redu.


1.
Zasenčene luči/dolge luči
Tip C
, H4 - 55W


- Odstranite pokrov, tako da na sredini
povlečete jeziček, ki je iz mehkega
kavčuka.

- Odklopite električni konektor.

- Sprostite vzmet.

- Zamenjajte žarnico in pazite, da se
njen kovinski del prilega utorom na
luči.
2.
Pozicijske luči
Tip A
, W5W - 5W


- Odstranite pokrov, tako da povlečete
jeziček iz mehkega kavčuka.

- Nosilec žarnice s pritiskom dvignite in
ga izvlecite s pomočjo konektorja.

- Zamenjajte žarnico.

- Preverite, ali ste celoten pokrov dobro
namestili in zatesnili.
4.
Meglenke
Tip C
, H1 - 55W
Obrnite se na CITROËNOVO servisno
mrežo ali na usposobljeno servisno
delavnico.

133
Zamenjava žarnice
PRAKTIČNE INFORMACIJE
7

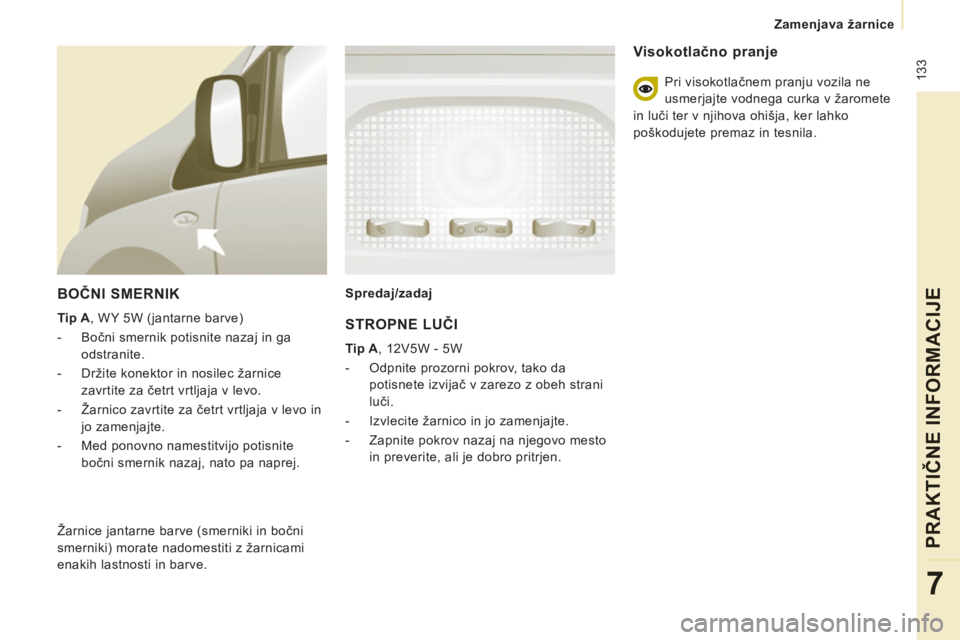

BOČNI SMERNIK


Tip A
, WY 5W (jantarne barve)


- Bočni smernik potisnite nazaj in ga
odstranite.

- Držite konektor in nosilec žarnice
zavrtite za četrt vrtljaja v levo.

- Žarnico zavrtite za četrt vrtljaja v levo in
jo zamenjajte.

- Med ponovno namestitvijo potisnite
bočni smernik nazaj, nato pa naprej.
Spredaj/zadaj

Žarnice jantarne barve (smerniki in bočni
smerniki) morate nadomestiti z žarnicami
enakih lastnosti in barve. STROPNE LUČI


Tip A
, 12V5W - 5W


- Odpnite prozorni pokrov, tako da
potisnete izvijač v zarezo z obeh strani
luči.

- Izvlecite žarnico in jo zamenjajte.

- Zapnite pokrov nazaj na njegovo mesto
in preverite, ali je dobro pritrjen.


Visokotlačno pranje

Pri visokotlačnem pranju vozila ne
usmerjajte vodnega curka v žaromete
in luči ter v njihova ohišja, ker lahko
poškodujete premaz in tesnila.

134


Zamenjava žarnice

ZADNJE LUČI

Za dodatne informacije glejte poglavje Vrste
žarnic.

- Določite mesto pregorele žarnice, nato
odprite zadnja vrata za 180°. Glejte
2. poglavje, podpoglavje "Odpiranje vrat
in pokrovov".

- Odstranite pritrditveni matici.
Z zunanje strani izvlecite prozorno masko.

- Držite luč in odklopite električni konektor.
- Odstranite osem jezičkov in izvlecite
nosilec žarnice.

- Odstranite pregorelo žarnico, tako da
jo rahlo pritisnete in zavrtite v nasprotni
smeri od smeri vrtenja urnega kazalca.

- Zamenjajte žarnico.

1.
Zavorne/pozicijske luči

Tip B
, P21/5W - 21/5W

2.
Smerniki

Tip B
, PY21W - 21W (jantarne barve)

3.
Luči za vzvratno vožnjo

Tip B
, P21W - 21W

4.
Meglenke

Tip B
, P21W - 21W Pri ponovni namestitvi žarnice pazite, da
pravilno namestite:


- osem jezičkov,

- bela zatiča v odprtino iz kavčuka, da
zatesnite luč,

- električno žico, ki je ne smete preš
čipniti.
