2012 CITROEN JUMPER MULTISPACE radio

INDHOL
D

Indholdsfortegnelse
3


Afsnittet "Teknologi i bilen"
præsenterer det nye udstyr
inden for radio-navigation.
Tilkobling af anhænger 109Andet tilbehør 111
Åbning af motorhjelmen 112Dieselmotorer 113Benzinmotor 114Væskestande 115Eftersyn 117Brændstof 120Afbrudt kreds 121Dieselhåndpumpe 121
Batteri 123Dækreprationssæt 124Udskiftning af et hjul 126Aftagelig sneskærm 130Udskiftning af en pære 131En sikring 136Viskerblade 140
Bugsering 141
Dimensioner 144Vægte 148Motortyper 149Identifikation af bilen 150
Udvendigt 151Førerpladsen 152Indvendigt 154Tekniske specifikationer - Ve d l igeholdelse 155Registreret typebetegnelse 156
9. UDSTYR5. TILBEHØR
109-111
6. KONTROL AFVÆSKESTANDE11 2-122
7. HURTIG HJÆLP 123-142
8. TEKNISKE SPECIFIKATIONER 143-150R
10. LOKALISERING151-157


I afsnittet "Lokalisering" kan
du se en visuel oversigt
over betjeningsanordninger,
funktioner og deres sidetal på
en tegning af bilen.
Nød- eller assistanceopkald 9.1NaviDrive 9.3MyWay 9.49Radio 9.83

Indvendigt

8



FØRERPLADSEN


1.
Lys- og blinklyskontakt

2.
Instrumentgruppe med display

3.
Betjening af vinduesvisker,
vinduesvask, tripcomputer

4.
Gearvælger

5.
Tænding

6.
Betjeningsknap til radio

7.
Førerairbag/horn

8.
Højde- og dybdeindstilling af rattet

9.
Højdejustering af forlygterne

10.
Betjeningsarm for fartpilot og
fartbegrænser

11 .
12 volts tilbehørsstik (maks. 120 W)
af typen cigarettænder

12.
Askebæger

13.
Handskerum, ekstra stik,
frakoblingskontakt for
passagerairbag

9
Indvendigt
KEND DIN BIL
1

MIDTERKONSOL OG LOFTSKONSOL


1.
Placering af betjeningsknapperne:


- Elektrisk børnesikring

- Centrallåsning/-oplåsning

2.
Betjeningsknapper til varmesystem
og/eller aircondition

3.
Placering af billetter/kort eller
betjeningsknapper til:


- Afbrydelse af ESP-funktionen

- Afbrydelse af kabineovervågning,
lysdiode for alarm

- Afbrydelse af parkeringsradar

4.
Opbevaringsplads

5.
Radio eller småtingsrum

6.
Justerbare midterluftdyser

7.
Havariblinkkontakt

8.
Skærm eller opbevaringsplads

9.
Kabinelys

10.
Kontrollampe for afbrydelse af
passagerairbag

11 .
Placering af billetter/kort, knap til
afbrydelse af ventilationen bag,
betjeningsknap til el-opvarmede
sæder.




INDSTILLING AF
TIDEN



- en midterkonsol med display: Se punkt
9 i afsnittet "Indstilling af dato og
klokkeslæt",

- en midterkonsol uden display: Se punkt
2 i afsnittet "Førerpladsen".
Afhængigt af bilens konfiguration er den
udstyret med:

9
9
3
3
9
3
13
Indvendigt
KEND DIN BIL
1

NaviDrive


KØREKOMFORT


Fartpilot
47 Bilens hastighed skal være over 40 km/t, og
der skal køres i 4. gear eller derover.
50

Fartbegrænser
Den laveste hastighed, som kan
programmeres, er 30 km/t. Denne radio har en harddisk på 10 Gb til
din musik.
Jukebox-funktionen giver mulighed for at
vælge mellem 10 timers musik. Der ligger
et detaljeret Europa-kort på harddisken, så
det ikke er nødvendigt at sætte CD'en i. Det
vises på en 7'' 16/9 farveskærm i 3D.
GSM telefonen, som er håndfri via dit
SIM-kort, giver dig ligeledes adgang
til CITROËN's nødopkaldscenter (med
forbehold).
Radio
Denne ergonomiske radio indeholder et
Europa-kort på SD-kort, har en Bluetooth
telefonforbindelse og kan afspille
MP3/WMA-filer.
MyWay

Nød- eller assistanceopkald med
NaviDrive
Denne anordning giver mulighed for at
foretage et nød- eller assistanceopkald til
en redningstjeneste eller til CITROËN's
vejhjælpsplatform.
Yderligere oplysninger om dette udstyr
findes i afsnit 9 i kapitlet "Teknologi i bilen". 49
Fast
hastighedsbegrænsning

111


Udstyr


TILBEH
ØR
5

TILBEHØR


Ved al vedligeholdelse og reparation
af din bil bedes du henvende dig til
et kvalificeret værksted, der besidder de
nyeste tekniske informationer, samt har de
rette kompetencer og og det rette udstyr. Alt
dette er et aut. CITROËN-værksted i stand
til at tilbyde dig.


Installation af
radiokommunikationssendere
Vi anbefaler, at du tager kontakt med
en CITROËN-forhandler før installation
af radiokommunikationssendere som
eftermontering med en antenne uden på
bilen.
CITROËN-forhandleren kan oplyse
specifikationerne for de sendere
(frekvensbånd, maksimal udgangseffekt,
antenneposition og særlige
installationsforhold), der kan monteres
i overensstemmelse med EU-direktivet
for elektromagnetisk kompatibilitet i biler
(2004/104/EF).
Denne serie er opdelt i komfort, fritid og
vedligeholdelse: Hjulkapsler (ikke motorer på 163 hk),
stænkklapper foran, stænkklapper bag,
deflektorer, trinbræt mv. Radioer, håndfrit sæt, højttalere,
CD-changer, navigationssystem mv.
De tekniske krav til montering af alt lyd- og
telematikudstyr forudsætter, at der tages
højde for materiellets specifikationer
og deres tilpasningsevne til bilens
standardudstyrs kapacitet.

Skånebetræk til forsæder (passer til
airbags), bænksæde, gummimåtte, måtter,
bagagerumsboks, tagstænger, sidegardiner,
snekæder.
For at undgå problemer med pedalerne skal
du:


- Altid sørge for at måtterne ligger rigtigt
og er godt fastspændt

- Aldrig lægge flere måtter oven på
hinanden. Ruderens, ekstra sikringer, viskerblade,
rengørings- og plejemidler til kabine og
karrosseri, ekstra pærer osv.
Montering af elektrisk udstyr
eller tilbehør, som ikke udvalgt af
Automobiles CITROËN, kan medføre
driftsforstyrrelser i bilens elektroniske
system. Bemærk venligst denne
forholdsregel. Vi anbefaler, at du kontakter
en repræsentant for mærket for at se hele
sortimentet af udvalgt tilbehør og udstyr.
Afhængigt af destinationslandet kan det
være obligatorisk at have sikkerhedsvest,
advarselstrekanter og ekstra pærer liggende
i bilen. Tyverialarm kabine, indgravering af
ruderne, nødhjælpskasse, sikkerhedsvest,
parkeringsradar bag, advarselstrekant mv.

123


Batteri
HURTIG HJÆLP
7

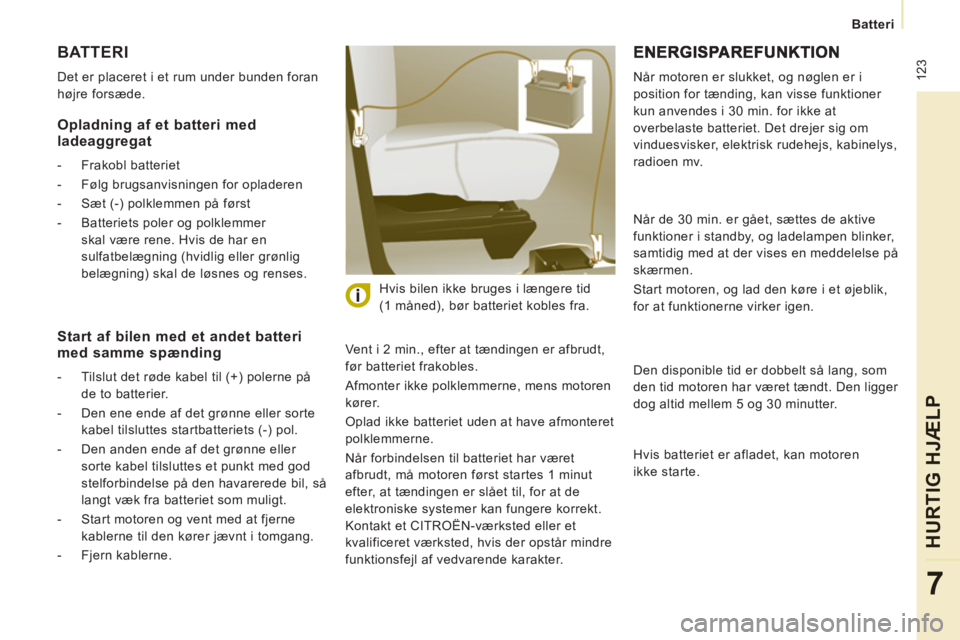

BATTERI

Det er placeret i et rum under bunden foran
højre forsæde.
Vent i 2 min., efter at tændingen er afbrudt,
før batteriet frakobles.
Afmonter ikke polklemmerne, mens motoren
kører.
Oplad ikke batteriet uden at have afmonteret
polklemmerne.
Når forbindelsen til batteriet har været
afbrudt, må motoren først startes 1 minut
efter, at tændingen er slået til, for at de
elektroniske systemer kan fungere korrekt.
Kontakt et CITROËN-værksted eller et
kvalificeret værksted, hvis der opstår mindre
funktionsfejl af vedvarende karakter.

Hvis bilen ikke bruges i længere tid
(1 måned), bør batteriet kobles fra. Når motoren er slukket, og nøglen er i
position for tænding, kan visse funktioner
kun anvendes i 30 min. for ikke at
overbelaste batteriet. Det drejer sig om
vinduesvisker, elektrisk rudehejs, kabinelys,
radioen mv.

Opladning af et batteri med ladeaggregat



- Frakobl batteriet

- Følg brugsanvisningen for opladeren

- Sæt (-) polklemmen på først

- Batteriets poler og polklemmer
skal være rene. Hvis de har en
sulfatbelægning (hvidlig eller grønlig
belægning) skal de løsnes og renses.



Start af bilen med et andet batterimed samme spænding



- Tilslut det røde kabel til (+) polerne på
de to batterier.

- Den ene ende af det grønne eller sorte
kabel tilsluttes startbatteriets (-) pol.

- Den anden ende af det grønne eller
sorte kabel tilsluttes et punkt med god
stelforbindelse på den havarerede bil, så
langt væk fra batteriet som muligt.

- Start motoren og vent med at fjerne
kablerne til den kører jævnt i tomgang.

- Fjern kablerne. Når de 30 min. er gået, sættes de aktive
funktioner i standby, og ladelampen blinker,
samtidig med at der vises en meddelelse på
skærmen.
Start motoren, og lad den køre i et øjeblik,
for at funktionerne virker igen.
Den disponible tid er dobbelt så lang, som
den tid motoren har været tændt. Den ligger
dog altid mellem 5 og 30 minutter.
Hvis batteriet er afladet, kan motoren
ikke starte.

137


Udskiftning af en sikring
HURTIG HJÆLP
7
SIKRINGER I INSTRUMENTBORDETS HØJRE
SIDE


- Vip boksen, og træk kraftigt i den, for at
få adgang til sikringerne.

Sikring nr.


Styrke

Funktion


1


15
Vinduesvisker bag


2


-
Ledig


3


5
Styreboks til airbag


4


10
Ratvinkelsensor, diagnosestik, ESP-føler, manuel
ventilation, koblingskontakt, indstilling af forlygtehøjde,
partikelfilterpumpe


5


30
Elektrisk styrede sidespejle, el-rudemotor i passagerside


6


30
Strømforsyning til rudehejs foran


7


5
Kabinelys og lys i handskerum


8


20
Multifunktionsdisplay, lydalarm ratlås, radio, CD-changer,
radiotelefon, BSR-boks (eftermonteret udstyr)


9


10
Tilbehørsstik på række 2


10


30
Vognhøjdejustering bag, ratmodul, instrumentgruppe


11


15
Diagnosestik, tændingslås


12


15
Håndfrit sæt, airbag styreboks, styreboks for parkeringsradar


13


5
BSM-boks, BSR-boks


14


15
Regnsensor, ventilation bag, automatisk aircondition,
instrumentgruppe


15


30
Låsning/oplåsning/superlåsning af bilen


16


-
Ledig


17


40
Afrimning bagrude, el-opvarmede sidespejle

9.3
NAVIDRIVE

NaviDrive er kodet, så den kun virker i denne bil. Hvis den skal installeres i en anden bil, bedes du kontakteet autoriseret CITROËN værksted for at få systemet ,
korrekt konfi gureret.

Af sikkerhedsmÊssige Ârsager m f¯reren kun udf¯re
de handlinger, der krÊver fuld opmÊrksomhed, nÂr
bilen holder stille.
NÂr motoren er slukket, afbr
ydes NaviDrive muligvisefter nogle minutter for at spare p batteriet.


AUTORADIO MULTIMEDIA / TELEFON
JUKEBOX FUNKTION (10 Gb) / GPS (EUROPA)


01 Oversigt

02 Stemmekommandoer og
betjeningsknapper ved rattet

03 Display og hovedmenu

04 Navigation

05 Trafikmeldninger

06 Audio / Video

07 Telefon

08 Instrumentbordscomputer

09 Konfiguration

10 Menuoversigt s.
s.
s.
s.
s.
s.
s.
s.
s.
s. 9.4
9.5
9.7
9.11
9.21
9.23
9.32
9.36
9.38
9.39
INDHOLDSFORTEGNELSE


Ofte stillede spørgsmål s.
9.45
