ERGONOMIE EN COMFOR
T
Stuurkolomschakelaars
Selecteren van de functie - ON
Selecteer ON
om de
functie in te schakelen.
Dit wordt bevestigd door
een melding op dit display
(volgens uitvoering).
Instellen van een snelheid

Breng uw auto met het gaspedaal op de
gewenste snelheid (4e of 5e versnelling
ingeschakeld).
Beweeg de hendel ongeveer één seconde
omhoog (+) om de snelheid op te slaan.
Laat het gaspedaal geleidelijk los.
De snelheid wordt nu door de auto
gehandhaafd.
Uitschakelen van de functie

Trap het rem- of koppelingspedaal in
of draai de knop in de stand OFF
, het
pictogram verdwijnt.
Bij een ingreep van het ESP- of het
ASR-systeem wordt de snelheidsregelaar
tijdelijk uitgeschakeld.


- de snelheid in stappen verhogen door
de toets steeds kort in te drukken of de
snelheid geleidelijk verhogen door de
schakelaar omhoog te houden (+),
Tijdelijke overschrijding van de
snelheid
Het blijft altijd mogelijk om als de
snelheidsregelaar is ingeschakeld de
ingestelde snelheid te overschrijden door
het gaspedaal in te trappen (bijv. voor het
inhalen van een auto).

- de snelheid geleidelijk verlagen door de
schakelaar omlaag te houden (-).



Hervatten - RES

Verhoog of verlaag de
wagensnelheid geleidelijk naar
de eerder ingestelde snelheid
en druk op RES
om deze weer aan te
nemen (nadat bijvoorbeeld het rem- of
koppelingspedaal is ingetrapt).
Het pictogram gaat branden, de
snelheidsregelaar is weer ingeschakeld.


Ingestelde snelheid wijzigen tijdensde werking van de snelheidsregelaar

U kunt:

48


Stuurkolomschakelaars
Gebruiksvoorschrift

Let bij het wijzigen van de snelheid door
het ingedrukt houden van de toets goed op,
omdat de snelheid zeer snel kan worden
verhoogd of verlaagd.
Gebruik de snelheidsregelaar niet op gladde
wegen of bij druk verkeer.
Bij de afdaling van een steile helling kan de
snelheidsregelaar niet voorkomen dat de
ingestelde snelheid wordt overschreden.
Bij het gebruik van de snelheidsregelaar
moet de bestuurder te allen tijde de
snelheidslimiet in acht nemen, zijn
aandacht op het verkeer vestigen en zijn
verantwoordelijkheid nemen.
Het is raadzaam de voeten in de buurt van
de pedalen te houden.
Om te voorkomen dat de werking van de
pedalen wordt gehinderd:


- controleer of de mat goed op zijn plaats
ligt,

- leg nooit meerdere matten boven op
elkaar.

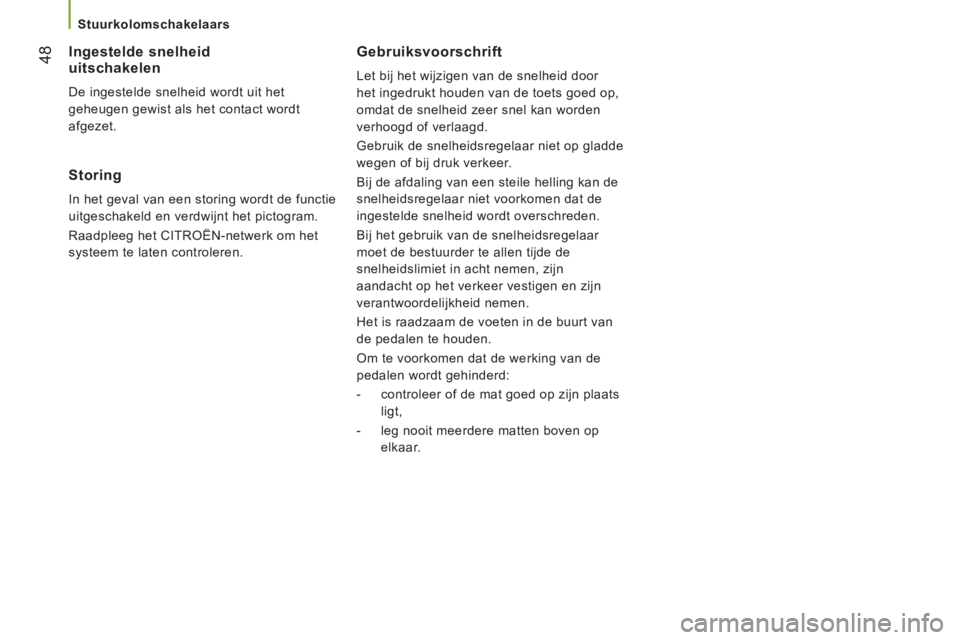

Ingestelde snelheiduitschakelen

De ingestelde snelheid wordt uit het
geheugen gewist als het contact wordt
afgezet.


Storing

In het geval van een storing wordt de functie
uitgeschakeld en verdwijnt het pictogram.
Raadpleeg het CITROËN-netwerk om het
systeem te laten controleren.

Ventilatie
49
3
ERGONOMIE EN COMFOR
T

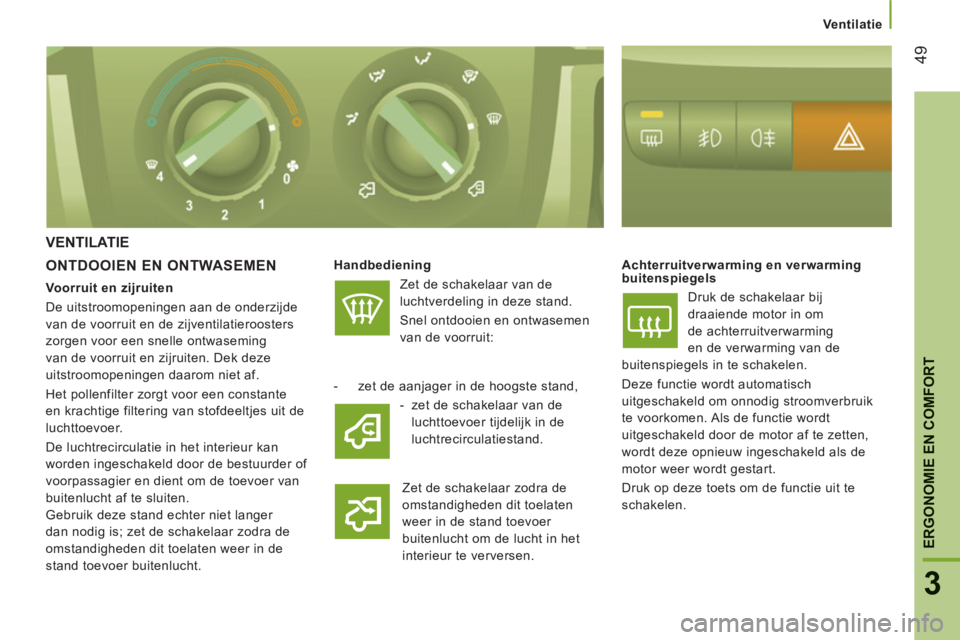

VENTILATIE
ONTDOOIEN EN ONTWASEMEN
Handbediening
Zet de schakelaar van de
luchtverdeling in deze stand.
Snel ontdooien en ontwasemen
van de voorruit:
Achterruitverwarming en verwarming
buitenspiegels
Druk de schakelaar bij
draaiende motor in om
de achterruitverwarming
en de verwarming van de
buitenspiegels in te schakelen.
Deze functie wordt automatisch
uitgeschakeld om onnodig stroomverbruik
te voorkomen. Als de functie wordt
uitgeschakeld door de motor af te zetten,
wordt deze opnieuw ingeschakeld als de
motor weer wordt gestart.
Druk op deze toets om de functie uit te
schakelen.


- zet de aanjager in de hoogste stand,

- zet de schakelaar van de
luchttoevoer tijdelijk in de
luchtrecirculatiestand.
Zet de schakelaar zodra de
omstandigheden dit toelaten
weer in de stand toevoer
buitenlucht om de lucht in het
interieur te verversen.
Voorruit en zijruiten
De uitstroomopeningen aan de onderzijde
van de voorruit en de zijventilatieroosters
zorgen voor een snelle ontwaseming
van de voorruit en zijruiten. Dek deze
uitstroomopeningen daarom niet af.
Het pollenfilter zorgt voor een constante
en krachtige filtering van stofdeeltjes uit de
luchttoevoer.
De luchtrecirculatie in het interieur kan
worden ingeschakeld door de bestuurder of
voorpassagier en dient om de toevoer van
buitenlucht af te sluiten.
Gebruik deze stand echter niet langer
dan nodig is; zet de schakelaar zodra de
omstandigheden dit toelaten weer in de
stand toevoer buitenlucht.

Ventilatie
50

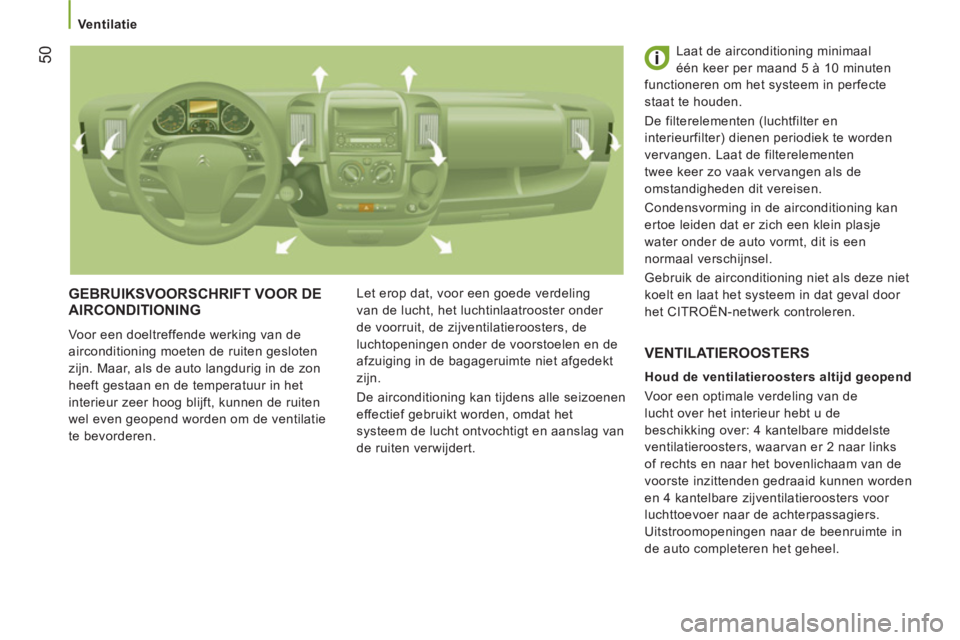

GEBRUIKSVOORSCHRIFT VOOR DE
AIRCONDITIONING
Voor een doeltreffende werking van de
airconditioning moeten de ruiten gesloten
zijn. Maar, als de auto langdurig in de zon
heeft gestaan en de temperatuur in het
interieur zeer hoog blijft, kunnen de ruiten
wel even geopend worden om de ventilatie
te bevorderen. Let erop dat, voor een goede verdeling
van de lucht, het luchtinlaatrooster onder
de voorruit, de zijventilatieroosters, de
luchtopeningen onder de voorstoelen en de
afzuiging in de bagageruimte niet afgedekt
zijn.
De airconditioning kan tijdens alle seizoenen
effectief gebruikt worden, omdat het
systeem de lucht ontvochtigt en aanslag van
de ruiten verwijdert. Laat de airconditioning minimaal
één keer per maand 5 à 10 minuten
functioneren om het systeem in perfecte
staat te houden.
De filterelementen (luchtfilter en
interieurfilter) dienen periodiek te worden
vervangen. Laat de filterelementen
twee keer zo vaak vervangen als de
omstandigheden dit vereisen.
Condensvorming in de airconditioning kan
ertoe leiden dat er zich een klein plasje
water onder de auto vormt, dit is een
normaal verschijnsel.
Gebruik de airconditioning niet als deze niet
koelt en laat het systeem in dat geval door
het CITROËN-netwerk controleren.

Houd de ventilatieroosters altijd geopend
Voor een optimale verdeling van de
lucht over het interieur hebt u de
beschikking over: 4 kantelbare middelste
ventilatieroosters, waarvan er 2 naar links
of rechts en naar het bovenlichaam van de
voorste inzittenden gedraaid kunnen worden
en 4 kantelbare zijventilatieroosters voor
luchttoevoer naar de achterpassagiers.
Uitstroomopeningen naar de beenruimte in
de auto completeren het geheel.

VENTILATIEROOSTERS

51
3
ERGONOMIE EN COMFOR
T

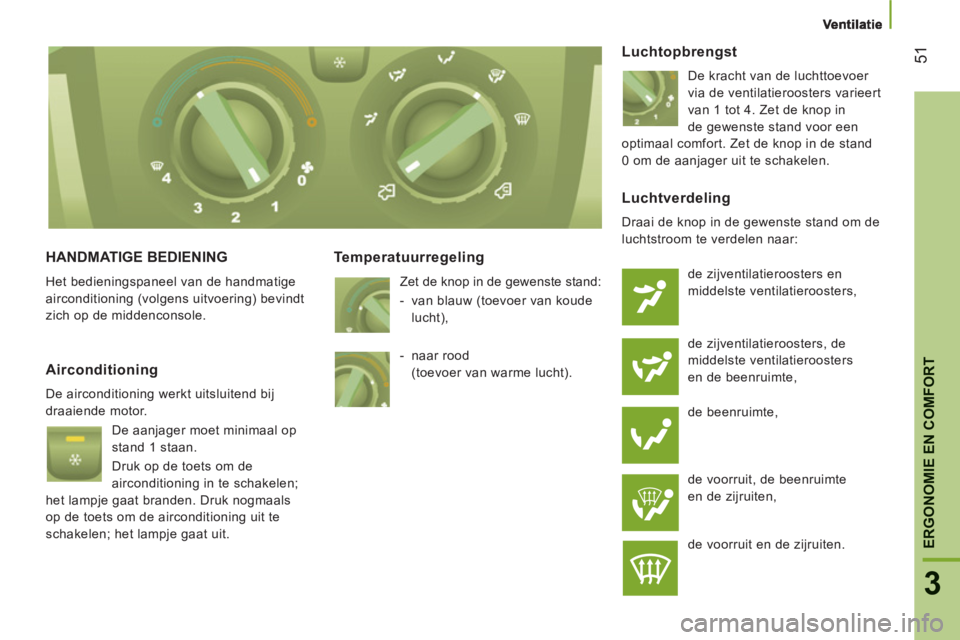

HANDMATIGE BEDIENING
Het bedieningspaneel van de handmatige
airconditioning (volgens uitvoering) bevindt
zich op de middenconsole.

Temperatuurregeling

Zet de knop in de gewenste stand:


- van blauw (toevoer van koude
lucht),
Luchtopbrengst
De kracht van de luchttoevoer
via de ventilatieroosters varieert
van 1 tot 4. Zet de knop in
de gewenste stand voor een
optimaal comfort. Zet de knop in de stand
0 om de aanjager uit te schakelen.
Airconditioning

De airconditioning werkt uitsluitend bij
draaiende motor.
De aanjager moet minimaal op
stand 1 staan.
Druk op de toets om de
airconditioning in te schakelen;
het lampje gaat branden. Druk nogmaals
op de toets om de airconditioning uit te
schakelen; het lampje gaat uit.
Luchtverdeling

Draai de knop in de gewenste stand om de
luchtstroom te verdelen naar:
de zijventilatieroosters en
middelste ventilatieroosters,
de zijventilatieroosters, de
middelste ventilatieroosters
en de beenruimte,
de beenruimte,
de voorruit, de beenruimte
en de zijruiten,
de voorruit en de zijruiten.
- naar rood
(toevoer van warme lucht).

Ventilatie
52

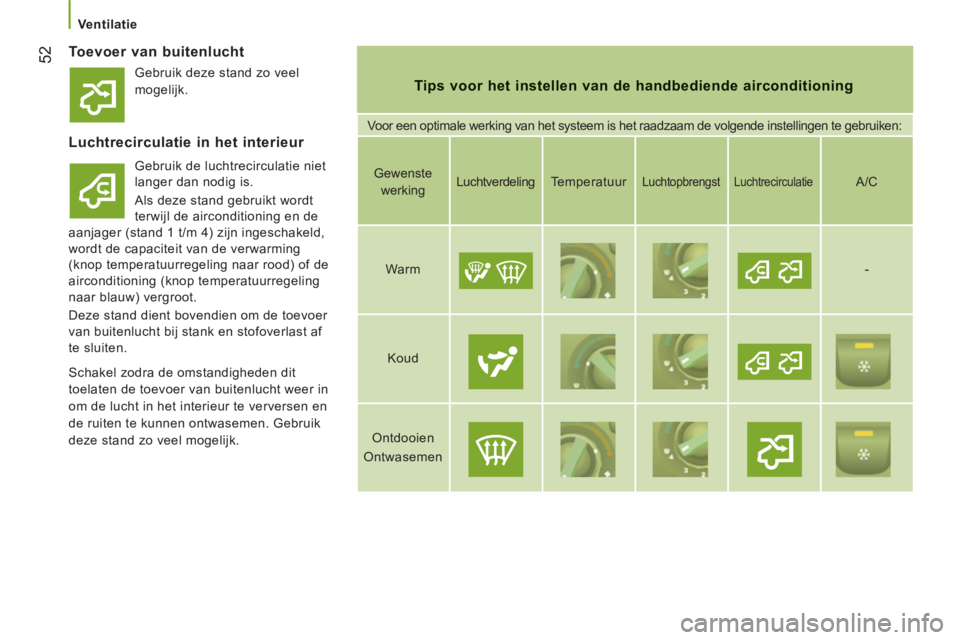

Toevoer van buitenlucht
Tips voor het instellen van de handbediende airconditioning

Voor een optimale werking van het systeem is het raadzaam de volgende instellingen te gebruiken:


Luchtrecirculatie in het interieur

Gebruik de luchtrecirculatie niet
langer dan nodig is.
Als deze stand gebruikt wordt
terwijl de airconditioning en de
aanjager (stand 1 t/m 4) zijn ingeschakeld,
wordt de capaciteit van de verwarming
(knop temperatuurregeling naar rood) of de
airconditioning (knop temperatuurregeling
naar blauw) vergroot.
Deze stand dient bovendien om de toevoer
van buitenlucht bij stank en stofoverlast af
te sluiten.
Gewenste
werking
Luchtverdeling
Temperatuur


Luchtopbrengst

Luchtrecirculatie



A/C

Warm












-


Koud














Ontdooien
Ontwasemen












Schakel zodra de omstandigheden dit
toelaten de toevoer van buitenlucht weer in
om de lucht in het interieur te verversen en
de ruiten te kunnen ontwasemen. Gebruik
deze stand zo veel mogelijk. Gebruik deze stand zo veel
mogelijk.

Ventilatie
53
3
ERGONOMIE EN COMFOR
T
AUTOMATISCHE AIRCONDITIONING - CENTRALE REGELING
Het bedieningspaneel van de automatische
airconditioning (volgens uitvoering) bevindt
zich op de middenconsole. Het systeem
onderscheidt zich door het display.

Stand AUTO

Inschakelen van de stand FULL
AUTO
: druk op de schakelaar
AUTO
om alle functies van
het systeem in te schakelen.
Dit wordt bevestigd door de
weergave van FULL AUTO
. Dit is de
normale gebruiksstand van de automatische
airconditioning.
Stel met de draaiknop om de toets AUTO de
temperatuur naar wens in tussen:


- HI (High tot ≈ 32) en

- LO (Low tot ≈ 16).
Het systeem regelt aan de hand van de
temperatuurinstelling de luchtverdeling, de
luchtopbrengst en de luchttoevoer om het
comfort en de luchtcirculatie in het interieur optimaal te houden.
U hoeft het systeem niet meer zelf bij te
regelen.
Weergave van de instellingen van de
automatische airconditioning op het display.
Bij draaiende motor en ingeschakelde
airconditioning worden dit symbool en
de melding FULL AUTO
weergegeven
op het display.
De overige aanduidingen zijn afhankelijk van
de instellingen van de gebruiker.
Instelbare stand AUTO

Als de stand AUTO
is geselecteerd,
kunnen verschillende instellingen
worden gewijzigd: luchtverdeling,
luchtopbrengst, airconditioning en
luchttoevoer/luchtrecirculatie.
Op het display wordt in plaats van de
melding FULL AUTO
de melding AUTO
weergegeven.
Druk nogmaals op deze toets om terug te
keren naar de volautomatische werking. Op
het bedieningspaneel verschijnt in plaats
van de melding AUTO
de melding FULL
AUTO
.
Als na het handmatig instellen het systeem
de ingestelde temperatuur niet kan
vasthouden, zal de melding AUTO
knipperen
en vervolgens verdwijnen. Druk op AUTO
om terug te keren naar de automatische
regeling.
Airconditioning onderbreken

Druk op deze toets om de
werking van de airconditioning te
onderbreken. De sneeuwvlok op
het display verdwijnt.
Volledig uitschakelen

Druk op deze schakelaar om het
systeem uit te schakelen. Het
verklikkerlampje en het display
worden uitgeschakeld.

Ventilatie
54

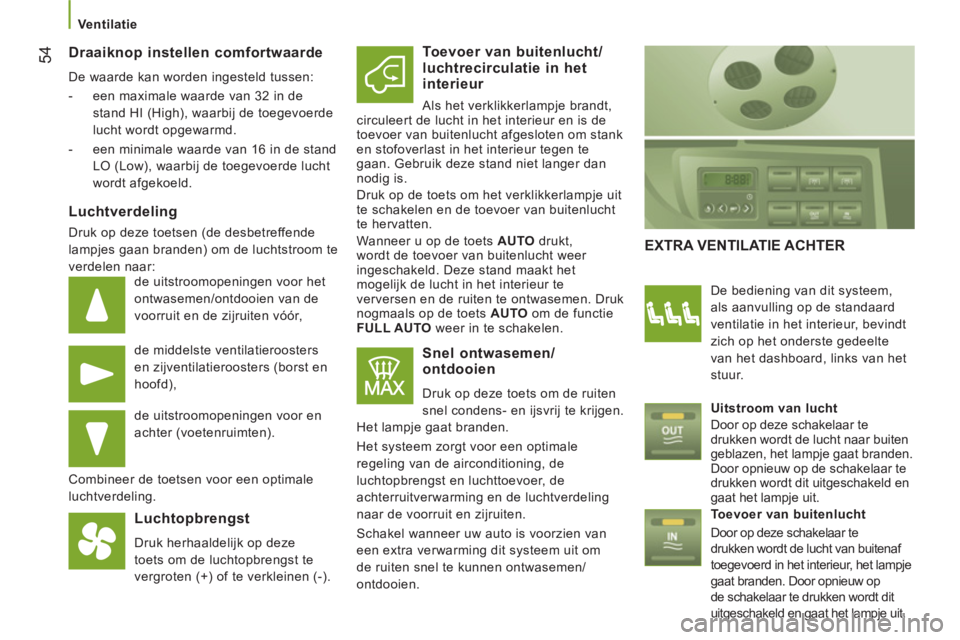

Draaiknop instellen comfortwaarde

De waarde kan worden ingesteld tussen:


- een maximale waarde van 32 in de
stand HI (High), waarbij de toegevoerde
lucht wordt opgewarmd.

- een minimale waarde van 16 in de stand
LO (Low), waarbij de toegevoerde lucht
wordt afgekoeld.



Luchtverdeling

Druk op deze toetsen (de desbetreffende
lampjes gaan branden) om de luchtstroom te
verdelen naar:
de uitstroomopeningen voor het
ontwasemen/ontdooien van de
voorruit en de zijruiten vóór,
de middelste ventilatieroosters
en zijventilatieroosters (borst en
hoofd),
de uitstroomopeningen voor en
achter (voetenruimten).
Combineer de toetsen voor een optimale
luchtverdeling.


Luchtopbrengst

Druk herhaaldelijk op deze
toets om de luchtopbrengst te
vergroten (+) of te verkleinen (-).
Toevoer van buitenlucht/luchtrecirculatie in het interieur

Als het verklikkerlampje brandt,
circuleert de lucht in het interieur en is de
toevoer van buitenlucht afgesloten om stank
en stofoverlast in het interieur tegen te
gaan. Gebruik deze stand niet langer dan
nodig is.
Druk op de toets om het verklikkerlampje uit
te schakelen en de toevoer van buitenlucht
te hervatten.
Wanneer u op de toets AUTO
drukt,
wordt de toevoer van buitenlucht weer
ingeschakeld. Deze stand maakt het
mogelijk de lucht in het interieur te
verversen en de ruiten te ontwasemen. Druk
nogmaals op de toets AUTO
om de functie
FULL AUTO
weer in te schakelen.
Snel ontwasemen/ontdooien

Druk op deze toets om de ruiten
snel condens- en ijsvrij te krijgen.
Het lampje gaat branden.
Het systeem zorgt voor een optimale
regeling van de airconditioning, de
luchtopbrengst en luchttoevoer, de
achterruitverwarming en de luchtverdeling
naar de voorruit en zijruiten.
Schakel wanneer uw auto is voorzien van
een extra verwarming dit systeem uit om
de ruiten snel te kunnen ontwasemen/
ontdooien.

EXTRA VENTILATIE ACHTER


De bediening van dit systeem,
als aanvulling op de standaard
ventilatie in het interieur, bevindt
zich op het onderste gedeelte
van het dashboard, links van het
stuur.

Uitstroom van lucht

Door op deze schakelaar te
drukken wordt de lucht naar buiten
geblazen, het lampje gaat branden.
Door opnieuw op de schakelaar te
drukken wordt dit uitgeschakeld en
gaat het lampje uit.

Toevoer van buitenlucht

Door op deze schakelaar te
drukken wordt de lucht van buitenaf
toegevoerd in het interieur, het lampje
gaat branden. Door opnieuw op
de schakelaar te drukken wordt dit
uitgeschakeld en gaat het lampje uit.
