2012 CITROEN JUMPER Instructieboekjes (in Dutch)

Zekering vervangen
135
SNEL WEER OP WE
G
8

De drie zekeringkasten bevinden zich in het
dashboard aan bestuurderszijde, in de stijl
aan passagierszijde en in de motorruimte.
De weergegeven zekeringen betreffen
alleen die zekeringen die door de gebruiker
kunnen worden vervangen. Raadpleeg voor
alle overige werkzaamheden het CITROËN-
netwerk of een gekwalificeerde werkplaats. Vervangen van een zekering
Voordat u een zekering vervangt, dient
u eerst de oorzaak van de storing op te
sporen en te (laten) verhelpen. De nummers
van de zekeringen zijn aangegeven op de
zekeringkast.
Vervang een defecte zekering altijd door
een zekering met dezelfde stroomsterkte.

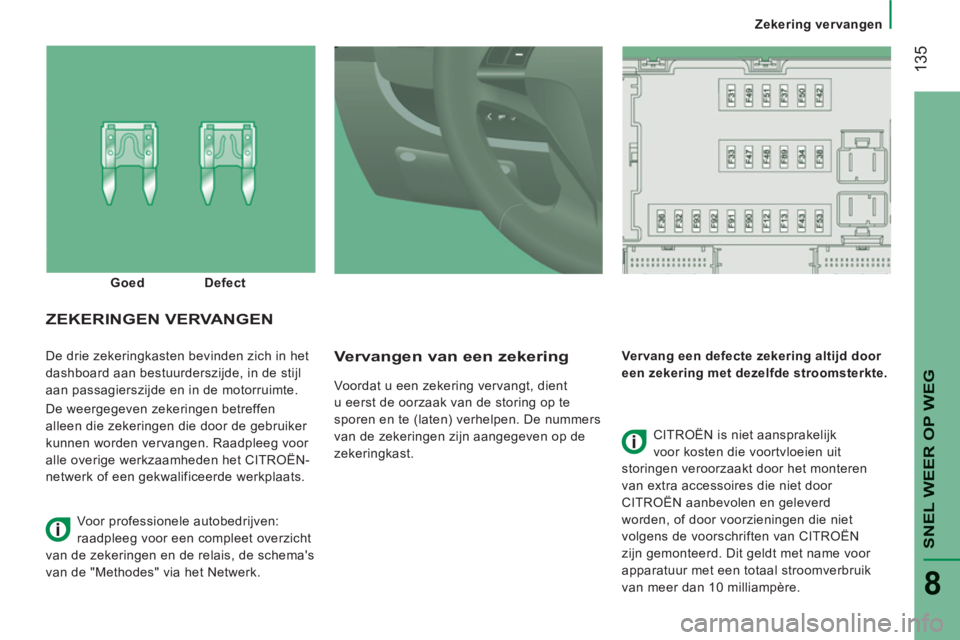

ZEKERINGEN VERVANGEN

CITROËN is niet aansprakelijk
voor kosten die voortvloeien uit
storingen veroorzaakt door het monteren
van extra accessoires die niet door
CITROËN aanbevolen en geleverd
worden, of door voorzieningen die niet
volgens de voorschriften van CITROËN
zijn gemonteerd. Dit geldt met name voor
apparatuur met een totaal stroomverbruik
van meer dan 10 milliampère.
Goed
Defect
Voor professionele autobedrijven:
raadpleeg voor een compleet overzicht
van de zekeringen en de relais, de schema's
van de "Methodes" via het Netwerk.

Zekering vervangen
136

ZEKERINGEN DASHBOARD (BESTUURDERSZIJDE)

- Verwijder de schroeven en kantel de zekeringkast omlaag om bij de zekeringen te komen.


Zekering


A (Ampère)


Functie



12


7,5
Dimlicht rechts


13


7,5
Dimlicht links


31


5
Voeding relais


32


7,5
Verlichting plafonnier


33


20
Sensor accu


34


20
Interieurverlichting minibus - alarmknipperlichten


36


10
Autoradio - Diagnoseaansluiting - Sirene alarm - Bediening programmeerbare standkachel - Bediening
airconditioning - Tachograaf - Accu


37


7,5
Remlichtschakelaar - Derde remlicht - Instrumentenpaneel


38


20
Bediening centrale vergrendeling


42


5
Elektronische eenheid en sensor ABS - Sensor ASR - Sensor ESP - Remlichtschakelaar


43


20

Motor ruitenwissers vóór


47


20
Motor ruitbediening bestuurderszijde


48


20
Motor ruitbediening passagierszijde


49


5
Autoradio - Schakelaars cockpit


50


7,5
Elektronische eenheid airbags en gordelspanners


51


5
Tachograaf - Snelheidsregelaar - Bediening airconditioning - Achteruitrijlichten - Sensor water in brandstof
(diesel)


53


7,5
Instrumentenpaneel


89


-
Niet gebruikt


90


7,5
Grootlicht links


91


7,5
Grootlicht rechts


92


7,5
Mistlamp links


93


7,5
Mistlamp rechts

Zekering vervangen
137
SNEL WEER OP WE
G
8



Zekering


A (Ampère)


Functie



54


-
Niet gebruikt


55


15
Stoelverwarming


56


15
12 V-aansluiting


57


10
Programmeerbare standkachel


58


15
Achterruitverwarming (links)


59


15
Achterruitverwarming (rechts)


60


-
Niet gebruikt


61


-
Niet gebruikt


62


-
Niet gebruikt


63


10
Schakelaar standkachel


64


-
Niet gebruikt


65


30
Aanjager programmeerbare standkachel
ZEKERINGEN STIJLPASSAGIERSZIJDE

- Maak het deksel los.

Sluit het deksel na de werkzaamheden
zorgvuldig.

Zekering vervangen
138


ZEKERINGEN MOTORRUIMTE

- Verwijder de schroeven en kantel de
zekeringkast omlaag om bij de zekeringen
te komen.

Zekering


A (Ampère)


Functie



1


40
Voeding pomp ABS


2


50
Elektronische eenheid voorgloeien (diesel)


3


30
Contactslot


4


30
Pomp koplampsproeiers


8


40
Motorventilateurgroep interieur


9


15
12 V-aansluiting achter


10


15
Claxon


14


15
12 V-aansluiting voor


15


10
Aansteker


20


30
Pomp ruitensproeiers


21


15
Voeding brandstofpomp



24


15
Externe voeding voor ambulance - Spiegels


30


15
Ontwaseming

Ruitenwisserblad vervangen
139
SNEL WEER OP WE
G
8

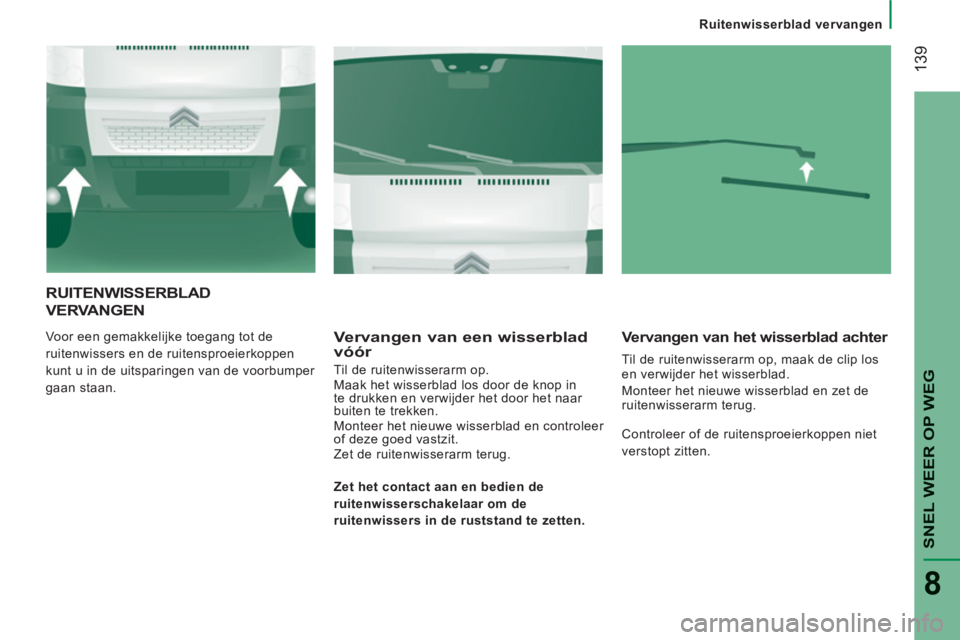

RUITENWISSERBLAD
VERVANGEN
Voor een gemakkelijke toegang tot de
ruitenwissers en de ruitensproeierkoppen
kunt u in de uitsparingen van de voorbumper
gaan staan. Vervangen van een wisserbladvóór

Til de ruitenwisserarm op.
Maak het wisserblad los door de knop in
te drukken en verwijder het door het naar
buiten te trekken.
Monteer het nieuwe wisserblad en controleer
of deze goed vastzit.
Zet de ruitenwisserarm terug.
Vervangen van het wisserblad achter

Til de ruitenwisserarm op, maak de clip los
en verwijder het wisserblad.
Monteer het nieuwe wisserblad en zet de
ruitenwisserarm terug.

Zet het contact aan en bedien de
ruitenwisserschakelaar om de
ruitenwissers in de ruststand te zetten.
Controleer of de ruitensproeierkoppen niet
verstopt zitten.

Slepen van uw auto
14
0

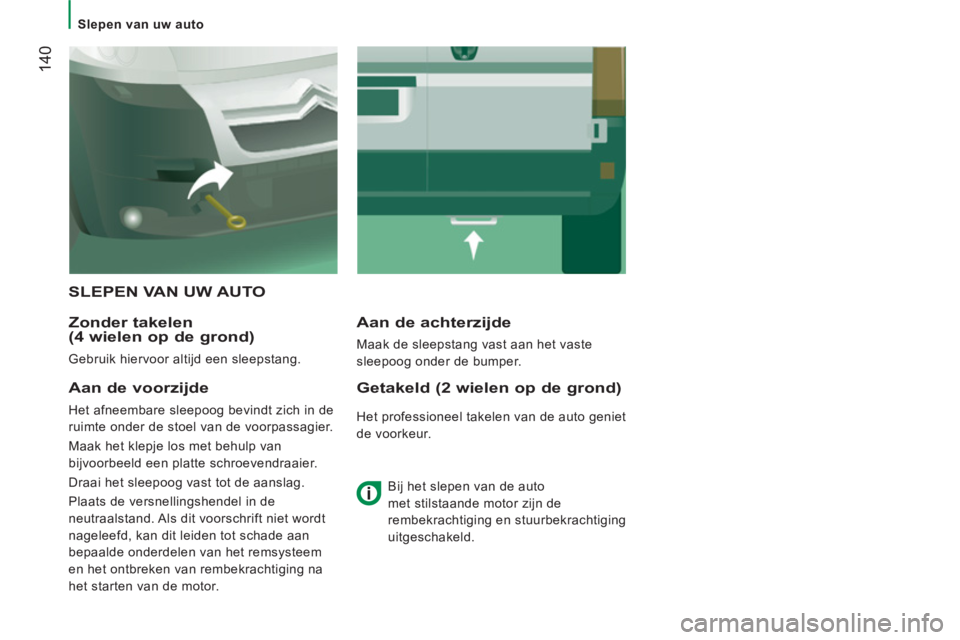

SLEPEN VAN UW AUTO

Zonder takelen
(4 wielen op de grond)

Gebruik hiervoor altijd een sleepstang.
Aan de achterzijde

Maak de sleepstang vast aan het vaste
sleepoog onder de bumper.

Aan de voorzijde

Het afneembare sleepoog bevindt zich in de
ruimte onder de stoel van de voorpassagier.
Maak het klepje los met behulp van
bijvoorbeeld een platte schroevendraaier.
Draai het sleepoog vast tot de aanslag.
Plaats de versnellingshendel in de
neutraalstand. Als dit voorschrift niet wordt
nageleefd, kan dit leiden tot schade aan
bepaalde onderdelen van het remsysteem
en het ontbreken van rembekrachtiging na
het starten van de motor.
Getakeld (2 wielen op de grond)

Het professioneel takelen van de auto geniet
de voorkeur.

Bij het slepen van de auto
met stilstaande motor zijn de
rembekrachtiging en stuurbekrachtiging
uitgeschakeld.

9
TECHNISCHE GEGEVEN
S

142

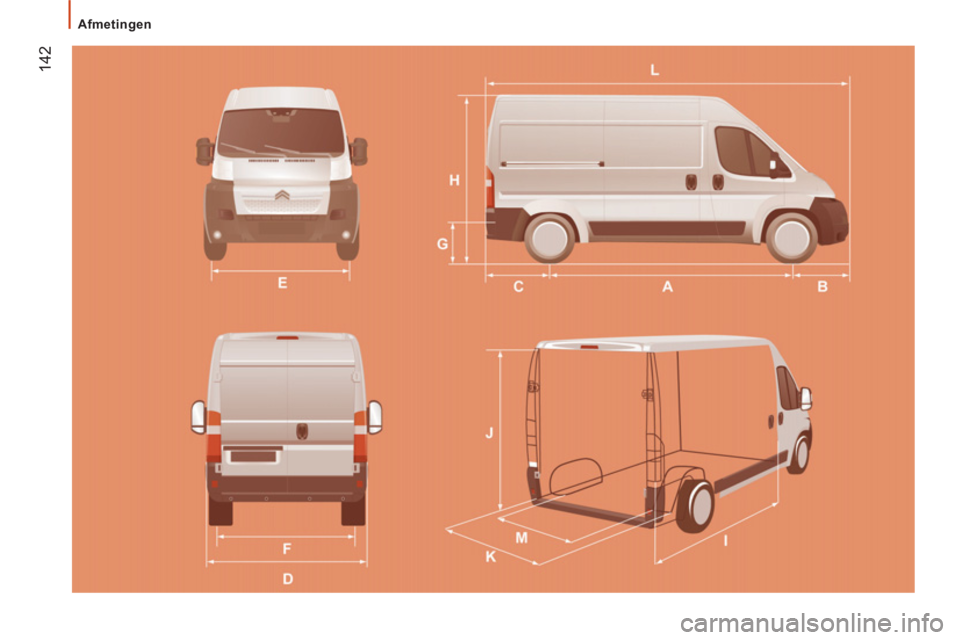

Afmetingen
