2012 CITROEN DS5 HYBRID dashboard

14 . Schakelaars ruiten / elektrisch bediendekindersloten / centrale vergrendeling.
15. Bedieningspaneel van eMyWay.
16.Selectiehendel.
17. Keuzeschakelaar Hybrid4-systeem.
18
. Bedieningspaneel ver warming/
airconditioning.
19.Autoradio.
20.Alarmknipperlichten.21. Display.
22.Middelste verstelbare en afsluitbareventilatieroosters.
23.Klokje.
24.Starten met START/STOP-knop.
25. Lezer van de elektronische sleutel.
26. Schakelaar ruitenwissers/ruitensproeiers/boordcomputer.

Cockpit
1.
Hendel motorkapontgrendeling.2.
Koplampverstelling. 3.
Verstelbare en afsluitbarezijventilatieroosters. 4.
Ontwaseming van de voorportierruiten.
5.
Ontwaseming voorste zijruiten.
6.Head-up display.7. Voorruitontwaseming.8.Airbag passagier.9.
Dashboardkastje / Uitschakeling passagiersairbag. 10.12V-aansluiting.11.
Bediening ruiten achter.12.Middenarmsteun met opbergvakken
USB/Jack-aansluiting. 13.Elektrisch bediende handrem.
27. Bediening van de autoradio vanaf hetstuurwiel.28.
Airbag bestuurder.
Claxon.
29. Schakelaars snelheidsregelaar/-begrenzer.
30.
Schakelaarpaneel (zie vorige pagina). 31.Afstellen buitenspiegels.32.
Schakelaar verlichting enrichtingaanwijzers. 33.
Instrumentenpaneel.34.Controlelampjes veiligheidsgordels enairbags.35.Plafonnier.36.Bediening head-up display.37.
Bediening zonnescherm cockpit roof. 38.Oproep naar Citroën Urgence met
lokalisering - Oproep naar Citroën Assistance met lokalisering.

Veiligheid voor de inzittenden
1. Open het dashboardkastje.2.Steek de sleutel (geïntegreerd in de
elektronische sleutel) in de schakelaar. 3.Selecteer de stand:
"ON"
(inschakelen) wanneer een passagier
op de voorstoel zit of een kinderzitje voor
ver voer met het gezicht in de rijrichting is
bevesti
gd,
"OFF"
(uitschakelen) wanneer een kinderzitje voor ver voer met de rug in derijrichting is bevestigd. 4.Ver wijder de sleutel zonder de stand van de schakelaar te veranderen.
Airbag voorpassagier
188

Veiligheidsgordels voor en
airbag vóór aan passagierszijde
A.
Controlelampje veiligheidsgordellinks voor. B.
Controlelampje veiligheidsgordel
rechts voor.C. Controlelampje veiligheidsgordel rechtsachter.D.Controlelampje veiligheidsgordel middenachter.
185
E.
Controlelampje veiligheidsgordel linksachter. F.Controlelampje airbag vóór aan passagierszijde uitgeschakeld. G.
Controlelampje airbag vóór aan passagierszijde ingeschakeld.

Instrumentenpaneel
1.
Energiemeter (beschikbaar vermogen in procenten).
Raadplee
g voor meer informatie het hoofdstuk "Hybridesysteem".2. Brandstofniveaumeter.3.Koelvloeistoftemperatuurmeter. 4.
Snelheidsmeter (km/h of mph).5.
Aanwijzingen van de snelheidsregelaar of de snelheidsbegrenzer.A
.Dimmer dashboardverlichting en verlichting
bedieningselementen.
B
.- Herhaaldelijk kor t indrukken: detectie
te lage bandenspanning, opnieuw
weergeven onderhoudsinformatie,
logboek waarschuwingsmeldingen.
- Lang indrukken: resetten
van de geselecteerde functie (onderhoudsintervalindicator of dagteller).
6
. Ingeschakelde versnelling.
7.Display van het instrumentenpaneel:
energiestromen, dagteller,
waarschuwingsmeldingen, meldingen over de status van functies (bijv.: oliedruk,
accu, geopend por tier, ...), boordcomputer,
multimedia, navigatie.8. Digitale snelheidsmeter (km/h of mph). 9.Controlelampje Ready: geeft aan of de
auto klaar is om te rijden.

Meters en displays Bedieningstoetsen

StatusOorzaakActies / Opmerkingen



Automatische
ruitenwisserspermanen
t.De ruitenwisserschakelaar is naar
beneden bewo
gen.D
e automatische stand van de ruitenwissers vóór is
geactiveerd.Beweeg om de automatische stand van de
ruitenwissers te deactiveren de hendel omlaag of zet de hendel in een andere stand.



Airbag aanpassagierszijdepermanent op hetdisplay van de
verklikkerlampjes voor
de veiligheidsgordels
en de airbag vóór aan passagierszijde.
De schakelaar in het dashboardkastjestaat in de stand "ON".De passagiersairbag vóór is geactiveerd.Plaats in dit geval geen kinderzitje met de rug in de rijrichting op de stoel
van de voorpassagier.
Zet de schakelaar in de stand "OFF"
om depassagiersairbag vóór uit te schakelen.In dit geval kunt u een kinderzitje met de rug in de
rijrichting plaatsen.

59Controle tijdens het rijden
Verklikkerlampjes uitgeschakelde functies
De volgende verklikkerlampjes geven aan dat de desbetreffende functie handmatig is uitgeschakeld. Soms klinkt er ook een geluidssignaal en verschijnt er een melding op het display van het instrumentenpaneel.

ControlelampjeStatusOorzaakActies / Opmerkingen




Passagiersairbag
permanent, ophet display van de
verklikkerlampjes voor de veiligheidsgordelsen de airbag vóór aan passagierszijde.
De schakelaar in het dashboardkastjestaat in de stand "OFF".
De airbag vóór aan passagierszijde is
uitgeschakeld.

Zet de schakelaar in de stand "ON" om de airbag vóór
aan passagierszijde in te schakelen.
Bevesti
g in dit geval op deze zitplaats geen kinderzitjemet de rug in de rijrichting.



CDS/ASR

permanent. De toets linksonder op het dashboard
wordt ingedrukt. Het bijbehorende
verklikkerlampje gaat branden.
De functie CDS/ASR wordt
uitgeschakeld.
CDS: dynamische stabiliteitscontrole.
ASR: antislipregeling. Druk op de toets om de functie CDS/ASR in te
schakelen. Het verklikkerlampje dooft.
De functie CDS/ASR wordt automatisch ingeschakeld
als de motor wordt gestart.
Na uitschakelen van het systeem, wordt het
automatisch opnieuw in
geschakeld bij snelheden hoger dan ongeveer 50 km/h.

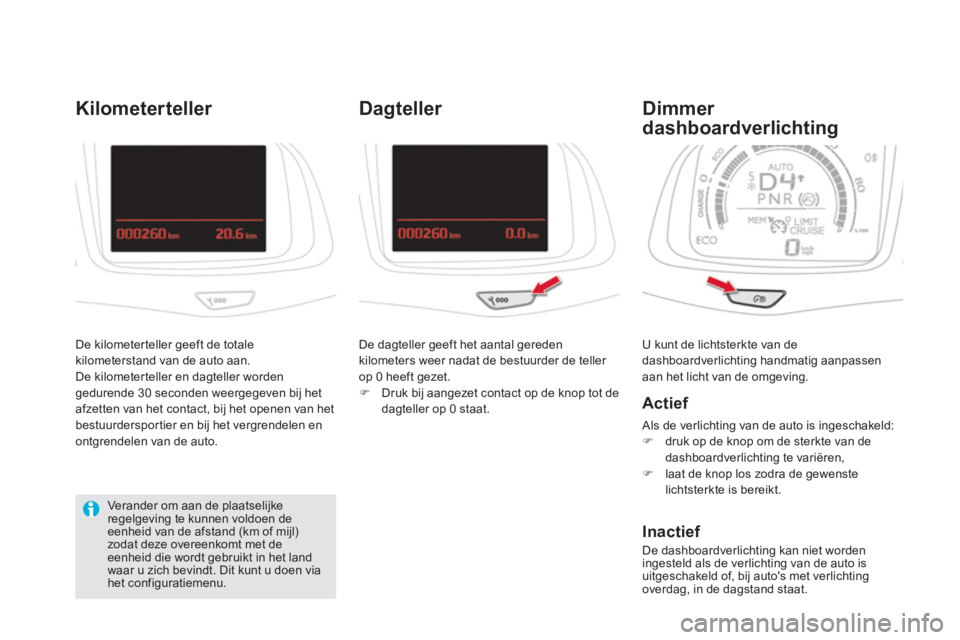

U kunt de lichtsterkte van dedashboardverlichting handmatig aanpassen
aan het licht van de omgeving.
Dimmer
dashboardverlichting

Actief
Als de verlichting van de auto is ingeschakeld:
)druk op de knop om de sterkte van de dashboardverlichting te variëren, )laat de knop los zodra de gewenste lichtsterkte is bereikt.



Inactief

De dashboardverlichting kan niet wordeningesteld als de verlichting van de auto is
uitgeschakeld of, bij auto's met verlichtingoverdag, in de dagstand staat. De kilometer teller
geeft de totale kilometerstand van de auto aan.De kilometerteller en dagteller worden
gedurende 30 seconden weergegeven bij het
afzetten van het contact, bij het openen van het
bestuurdersportier en bij het vergrendelen en
ontgrendelen van de auto.
Kilometerteller
De dagteller geeft het aantal gereden kilometers weer nadat de bestuurder de teller
op 0 heeft gezet.) Druk bij aangezet contact op de knop tot de
dagteller op 0 staat.



Dagteller
Verander om aan de plaatselijkeregelgeving te kunnen voldoen deeenheid van de afstand (km of mijl)zodat deze overeenkomt met de eenheid die wordt gebruikt in het landwaar u zich bevindt. Dit kunt u doen viahet configuratiemenu.

Voorzieningen interieur
1.Dashboardkastje2.Opbergvak3.Opbergvakken (volgens uitvoering)4.Kaartenvak (volgens uitvoering)5.Uitneembare asbak
/ 12V-aansluiting(120 W)Druk op het deksel om de asbak te openen.
Asbak legen: trek de asbak omhoog omdeze te ver wijderen.
6.Middenarmsteun vóór met bergruimteDeze is verlicht, gekoeld en voorzien van
bergruimte (fles van 1,5 liter, ...).
7.USB-box8.12V- aansluiting (120 W)Houd u aan het maximaal toegestane
vermogen om schade aan uw apparatuur te
voorkomen.9.Bekerhoudersin de por tierbekleding

111Comfort
Neem voor een optimale werking van de ver warming, ventilatie en airconditioning de volgende gebruiksadviezen in acht: )
Let erop dat voor een gelijkmatige verdeling van de lucht naar het interieur deuitstroomopening onder de voorruit, de verschillende luchtkanalen, luchtroosters enoverige uitstroomopeningen alsmede de ventilatieopening in de bagageruimte vrij
blijven.)
Let erop dat de zonnesensor op het dashboard niet wordt afgedekt. Deze sensor dient voor de regeling van de automatische airconditioning. )
Zet de airconditioning minstens één tot twee keer per maand vijf tot tien minuten aan om het systeem in perfecte staat te houden. )
Controleer regelmatig de staat van het interieur filter en laat de filterelementen periodiek ver vangen (zie het hoofdstuk "Controles"). Wij raden u een gecombineerd interieur filter aan. Dankzij het toegevoegde specialeactieve middel draagt het bij tot een gezuiverde lucht voor de inzittenden en een schooninterieur (vermindering van allergische reacties, stank en vetaanslag).)
Laat de airconditioning regelmatig controleren zoals voorgeschreven in hetonderhoudsboekje, om het systeem in perfecte staat te houden.)
Gebruik de airconditioning niet als deze niet koelt en raadpleeg het CITROËN-netwerkof een gekwalificeerde werkplaats. Om het brandstofverbruik te verminderen kunt u de airconditioning uitschakelen (toets A /C) terwijl de automatische stand ingeschakeld blijft. Als in deze stand de ruiten beginnen tebeslaan, kunt u de airconditioning tijdelijk inschakelen om de ruiten te ontwasemen.
Bij een zware belasting van de motor (trekken van een aanhanger op een steile helling bij een hoge buitentemperatuur) kan de airconditioning tijdelijk worden uitgeschakeld voor eenoptimale trekkracht van de motor.












Gebruiksadviezen voor de verwarming, ventilatie en airconditioning


Als de auto lange tijd in de zon heeft
gestaan en de temperatuur in hetinterieur hoog is opgelopen, zet dan de ruiten enige tijd open.Zorg er voor dat de aanjagersnelheid voldoende hoog is ingesteld, zodat de lucht in het interieur goed ververst wordt. Het airconditioningssysteem is chloorvrijen is niet schadelijk voor de ozonlaag.


Condensvorming door deairconditioning kan ertoe leiden dat zicheen klein plasje water onder de auto
vormt. Dit is een normaal verschijnsel.
