2012 CITROEN DS5 HYBRID Eksploatavimo vadovas (in Lithuanian)

47Hibridinė sistema









Aukštos įtampos 200 V akumuliatorius

Aukštos įtampos 200 V akumuliatorius, Ni-MH (nikelio metalo hidrido) tipo, yra įrengtas po
bagažinės slenksčiu šalia elektrinio variklio. Jis nėra įkraunamas i

Ši sistema veikia ne visą laiką, ji automatiškaipritaiko aušinimo stiprumą pagal tai, kiek jo reikia akumuliatoriui.
Galima girdėti, kaip ši sistema veikiaautomobilio gale, net jei automobilis yrasustojęs po važiavimo.
Užsikimšus įsiurbimo angai kyla pavojus, kad akumuliatorius perkais ir bus pažeistas, o dėl togali sumažėti hibridinės automobilio sistemosgalia.








Aukštos įtampos akumuliatoriaus aušinimas


Ta m , k a d būtų tinkamai naudojamas aukštos įtampos akumuliatorius, laikykitės šių rekomendacijų:


- neuždenkite įsiurbimo angoskokiais nors daiktais, kad dėl toneperkaistų akumuliatorius ir nesumažėtų hibridinės sistemos galia,

- neišpilkite skysčių, kad jie nesukeltų akumuliatoriaus pažeidimų.


Aukštos įtampos akumuliatorius turiaušinimo oru sistemą, kurią sudaroįsiurbimo anga, esanti ant kairiojogalinės sėdynės šono, ir ventiliatorius, įtaisytas už kairiojo bagažinės apdailosskydo.

49Hibridinė sistema

Aukštos įtampos akumuliatorius jokiu atveju
negali būtį įkraunamas iš išorinio šaltinio ir
privalo būti tvarkomas tik autoser viso techninio
darbuoto
jo.
Nuo jo galima stipriai nudegti, taip pat gautielektros smūg
³ ir būti rimtai sužeistam, netgi
m
irtinai.
Panaudotas aukštos įtampos Ni-MH (nikelio
metalo hidrido) tipo akumuliatorius turi būti
apdorojamas tinkamu būdu autoserviso įmonės, kad jį perdirbant nekiltų joks pavojus
aplinkai.

Aukšta įtampa

Įtampa, naudojama elektrinio variklio veikimui,svyruoja nuo 150 iki 270 voltų.
Laikykitės ant automobilio priklijuotoseetiketėse įrašytų perspėjimų.
Labiausiai saugokitės aukštos įtampos ir
aukštos temperatūros, atsirandančios detalėse,
per kurias teka srovė.
Avarinis išjungimas

Avarijos atveju išjungimo sistema blokuojaaukštos įtampos elektros srovę ir išjungia
degalų siurblį, taigi jūsų automobilis nebegalės pajudėti.
Norėdami iš naujo paleisti hibridinę sistemą,
kreipkitės į CITROËN tinklo atstovybę.
Aukštos įtampos kabeliai yra nutiesti
po automobiliu (kėbulo apačioje); todėl
nedalyvaukite jokioje važinėjimo bekele veikloje (tokioje kaip kliūčių įveikimas), dėl kurios galėtų
būti pažeisti kabeliai.
Prieš bet kokį įsikišim
ą į automobilio sistemas
i

Įspėjimai dėl pavojaus variklio skyriuje
Jūsų hibridinio automobilio generatorius-star teris taip pat yra maitinamas aukštos įtampos srove. Jei automobilio kontaktasnebuvo i

51Hibridinė sistema









Vilkimas


Prieš bet kokį remontą, įjungę kontaktą,paspauskite stabdžių pedalą ir įjunkite pavarų svirtį į padėtį N
, po to išjunkite hibridinęsistemą.Vilkimo kilpą naudokite tik prireikus ištraukti
automobilį arba užtempti jį ant platformos.
Jei būtina, pavyzdžiui, dėl sunkausprieinamumo, automobilis gali būti stumiamas ar traukiamas ne daugiau kaip kelias dešimtis
metrų ne didesniu kaip 10 km/h greičiu.

Jei prireikia vilkti automobilį, priekiniai arba galiniai ratai negali riedėti, todėl per vežkite automobilį ant platformos.

001

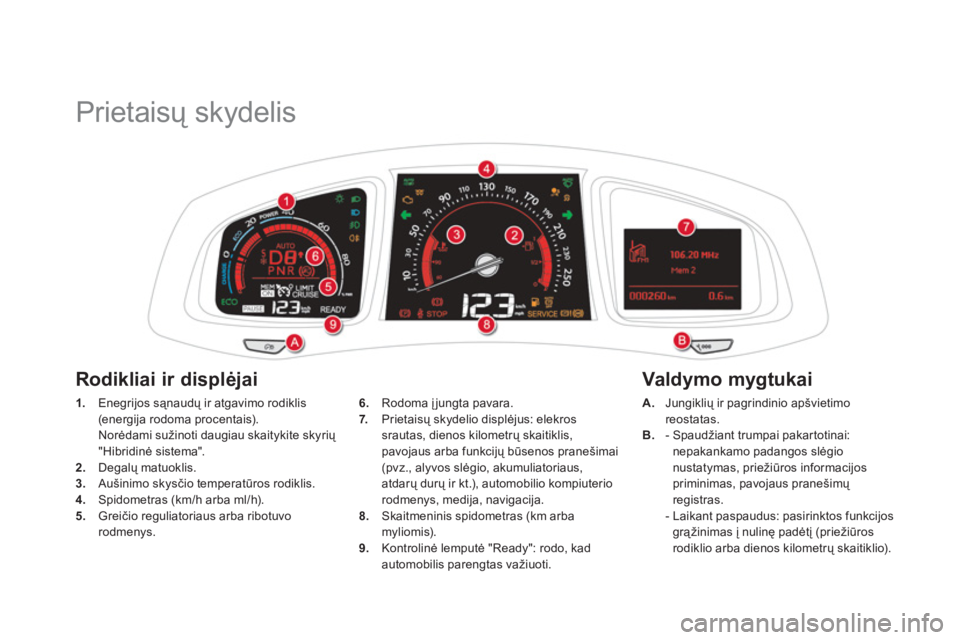

Veikimo kontrolė

Prietaisų skydelis
1.
Enegrijos sąnaudų ir atgavimo rodiklis (energija rodoma procentais).
Norėdami sužinoti dau
giau skaitykite skyrių "Hibridinė sistema".2.
Degalų matuoklis.3.Aušinimo skysčio temperatūros rodiklis. 4.
Spidometras (km/h arba ml/h).5.
Greičio reguliatoriaus arba ribotuvorodmenys. A
.Jungiklių ir pagrindinio apšvietimoreostatas.
B
.- Spaudžiant trumpai pakartotinai: nepakankamo padangos slėgionustatymas, priežiūros informacijos priminimas, pavojaus pranešimų registras.
- Laikant paspaudus: pasirinktos funkcijos
grąžinimas į nulinę padėtį (priežiūros rodiklio arba dienos kilometrų skaitiklio).
6
. Rodoma įjungta pavara.
7.Prietaisų skydelio displėjus: elekros
srautas, dienos kilometrų skaitiklis,
pavojaus arba funkcijų būsenos pranešimai(pvz., alyvos slėgio, akumuliatoriaus,
atdarų durų ir kt.), automobilio kompiuterio
rodmenys, medija, navigacija.8. Skaitmeninis spidometras (km arba
myliomis).9.Kontrolinė lemputė "Ready": rodo, kad
automobilis parengtas važiuoti.
Rodikliai ir displėjai Valdymo mygtukai
