2012 CITROEN C5 navigation system

8
PRISE en MAIN
POSTE DE CONDUITE


1.
Commandes de lève-vitres / rétroviseurs / sécurité
enfants.

2.
Mémoires de réglages du siège conducteur.

3.
Ouverture du capot moteur.

4.
Commandes au volant :


- limiteur de vitesse

- régulateur de vitesse

5.
Avertisseur sonore.

6.
Commandes au volant du système audio/
télématique.

7.
Airbag conducteur.

8.
Molettes de navigation dans les systèmes audio/
télématique et ordinateur de bord.

9.
Aérateur conducteur.

10.
Combiné de bord.

11 .
Aérateur conducteur.

12.
Commande Stop & Start.

13.
Commandes de l’essuie-vitre / lave vitre.

14.
Antivol-contact.

15.
Commandes ESP / aide au stationnement / alerte
de franchissement involontaire de ligne.

16.
Commande de réglage du volant.

17.
Airbag genoux.

18.
Vide-poches ou commande de chauffage
programmable.
Trappe d’accès à la boîte à fusibles.

19.
Commandes Check / alarme anti-effraction /
Mesure de place disponible.

20.
Commandes éclairage / indicateurs de direction /
antibrouillard / reconnaissance vocales.

21.
Réglage manuel hauteur des projecteurs.

XI
!
200
INFORMATIONS PRATIQUES
MODE ÉCONOMIE D’ÉNERGIE
Système gérant la durée d’utilisation
de certaines fonctions pour préser-
ver une charge suffi sante de la bat-
terie.
Après l’arrêt du moteur, vous pou-
vez encore utiliser, pendant une
durée cumulée maximale de trente
minutes, des fonctions telles que le
système audio et télématique, les
essuie-vitres, les feux de croise-
ment, les plafonniers...

Entrée dans le mode

Une fois ces trente minutes passées,
un message d’entrée en mode éco-
nomie d’énergie apparaît sur l’écran
multifonction et les fonctions actives
sont mises en veille.
Si une communication téléphonique
est engagée au même moment :


- celle-ci sera maintenue pendant
5 minutes avec le kit mains-li-
bres de l’autoradio-CD,

- celle-ci sera interrompue au bout
de 10 minutes avec le système
audio navigation MyWay,

- celle-ci pourra néanmoins aller
jusqu’à son terme avec le sys-
tème NaviDrive.
Ce temps peut être fortement réduit
si la charge de la batterie est faible.


Sortie du mode

Ces fonctions seront réactivées
automatiquement à la prochaine uti-
lisation du véhicule.


)
Pour retrouver l’usage immé-
diat de ces fonctions, démarrez
le moteur et laissez-le tourner
quelques instants.
Le temps dont vous disposerez alors
sera le double du temps de mise en
route du moteur. Néanmoins, ce
temps sera toujours compris entre
cinq et trente minutes.
Une batterie déchargée ne
permet pas le démarrage du
moteur (voir paragraphe cor-
respondant).
REMORQUAGE DU VÉHICULE

Mode opératoire pour faire remor-
quer son véhicule ou remorquer un
autre véhicule avec un dispositif mé-
canique amovible.

Accès aux outillages

L’anneau de remorquage est installé
dans le boîtier de protection du cric
placé dans la roue de secours.
Pour y accéder :


)
ouvrez le coffre,

)
soulevez le plancher,

)
sortez l’anneau de remorquage
du boîtier de protection du cric.

229
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1
RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

Le NaviDrive 3D est protégé de manière à fonctionner uniquement sur votre véhicule. En cas d’installation sur un autre véhicule, consultez le réseau CITROËN pour q
la confi guration du systËme.

Certaines fonctionnalitÈs dÈcrites dans ce
guide seront
disponibles en cours díannÈe.

NAVIDRIVE 3D


Pour des raisons de sécurité, le conducteur doit
impérativement réaliser les opérations nécessitant une
attention soutenue véhicule à l’arrêt.
Lorsque le moteur est arrêté et a
fi n de prÈserver la batterie, le NaviDrive 3D se coupe aprËs líactivation dumode …conomie dí…nergie. ,,


01 Premiers pas

02 Commandes vocales et au
volant

03 Fonctionnement général

04 Navigation - Guidage

05 Information trafic

06 Radio

07 Lecteurs médias musicaux

08 Téléphoner

09 Configuration

10 Arborescences écrans p.
p.
p.
p.
p.
p.
p.
p.
p.
p. 230
232
235
240
249
251
252
257
261
262
SOMMAIRE

Questions fréquentes p. 267
AUTORADIO MULTIMÉDIA / TÉLÉPHONE BLUETOOTH
GPS EUROPE

230
01
2ABC3DEF
5JKL4GHI6MNO
8TUV7PQRS9WXYZ
0*#
1
RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
1
10
2
3
4
612
9
7
8
115
TU PQRS
0*
1. Éjection du CD.
2. RADIO : accès au Menu «Radio».
Affi chage de la liste des stations par ordre
alphabÈtique (bande FM) ou de frÈquence (bande
AM).
MEDIA : accËs au Menu ´MÈdiaª (CD audio,Jukebox, EntrÈe Auxiliaire).
Affi chage de la liste des pistes. Changement desource.
NAV : accËs au Menu ´Navigationª et affi chage
des dernières destinations.
ESC : abandon de l’opération en cours.
Appui long : retour à l’affi chage principal.
TRAFFIC : accès au Menu «Trafi c» (fonction
détaillée en rubriques 02 et 10
).ADDR B
OOK : accès au Menu «Carnet
d’adresses» (fonction détaillée en rubrique 10).SETUP : accès au Menu «SETUP» (confi guration)(fonction dÈtaillÈe en rubriques 02 et 10).
Appui long : couverture GPS.
3. RÈglages audio (Balance / Fader, Grave / Aigu,
Ambiance musicale...).
4. RÈglage du volume sonore (chaque source est
indÈpendante, y compris message et alerte denavigation).
Appui long : rÈinitialisation du systËme.
Appui court : activation silence.
5. Recherche automatique radio de frÈquence
inf
Èrieure. SÈlection plage CD ou MP3 prÈcÈdente.
PREMIERS PAS


FAÇADE NaviDrive 3D
6. Recherche automatique radio de fréquence supérieure.
Sélection plage CD ou MP3 suivante.
7. Affi chage normal ou Ècran noir.
8. SÈlection de líaffi chage successif ‡ líÈcran
´CARTEª / ´NAVª (si navigation en cours) /
´TELª (si conversation en cours) / ´RADIOª ou
´MEDIAª en cours de lecture.
9. DECROCHER : accËs au Menu ´TÈlÈphoneª.
Connexion Bluetooth, accepter un appel entrant.
10. RACCR
OCHER : accËs au Menu ´TÈlÈphoneª.
Raccrocher un appel en cours ou refuser un appel entrant, connexion Bluetooth.
11. Saisie de numÈros ou de lettres sur le clavier alpha-
numÈrique, prÈsÈlection de 10 frÈquences radio.
12. Lecteur carte SD.


Appui court : efface ledernier caractËre.

Appui long : active lareconnaissance vocale.

246
04
1
2
3
1
2
3

CITROËN SEND-TO-CAR avec


INSCRIPTION ET ACTIVATION
UTILISATION

La carte
SIM doit être insérée dans le support situé dans la boîte à gants. Le système ne fonctionne pas avec la connexion Bluetooth.
Ce service ne fonctionne qu’avec une carte SIM d’un opérateur français, allemand ou italien.

Les cartes
SIM dont le numéro a fait l’objet d’un changement
d’opérateur ne sont pas compatibles avec ce service.

Pour accéder au site d’inscription, aller sur www.citroen.
fr puis
activer le compte avec l’e-mail de confi rmation díinscription.

Enre
gistrer le vÈhicule et choisir líidentifi ant, qui sera utilisé pour envoyer des POI depuis Google Maps.

Activer le service sur votre NaviDrive 3D selon le mode d’emploi
téléchargé sur le site internet.
L’apparition du menu Goo
gle Maps peut prendre quelques minutes.

Pour l’activation, la carte
SIM utilisée doit être celle déclarée sur lesite Internet lors de l’inscription.
Une fois l’activation réalisée, il est possible de chan
ger de carte SIM ou d’opérateur. Rechercher un P
OI sur http://maps.google.fr. Le sélectionner et cliquer sur «envoyer».
Sélectionner «véhicule» et «CITROËN» puis saisir l’identifi ant
choisi. Cliquer sur «envoyer».

Trouvez vos destinations sur Google Maps puis laissez vous guider par CITROËN.


Seuls les résultats Google Maps symbolisés par une icone rougepeuvent être envoyés au système NaviDrive 3D.
Le champ «Notes» n’est pas envo
yé.

Appuyer sur cette touche puis sélectionner GoogleMaps et valider en appuyant sur OK.
Un appel automatique est déclenché vers un
répondeur vocal pour la réception du POI.

Appuyer sur «ADDR BOOK» et sélectionner «Mes Adresses» pour faire apparaitre la liste des POI reçus.
Vous pouvez alors lancer un
guidage, appeler le POI ou le
visualiser sur la carte.

Ce service est
gratuit, hors coût de communication - 2 SMS et
1 appel pour l’activation, 1 appel pour chaque réception de POI (environ 30 secondes).
NAVIGATION - GUIDAGE

269
QUESTIONRÉPONSESOLUTION
La case «Info trafi c (TA)ª est cochÈe. Pourtant,certains embouteillages sur líitinÈraire ne sont pas indiquÈs en temps rÈel.

Au dÈmarrage, le systËme met quelques minutes pour capter les informations trafi c. Attendre que les informations trafi c soientbien reÁues (affi chage sur la carte des pictos díinformations trafi c).
Dans certains pays, seuls les grands axes (autoroutes...) sont répertoriés pour les informations trafi c.
Ce phénomène est normal. Le système estdépendant des informations trafi c disponibles.

Le temps de calcul d’unitinéraire paraît parfois plus long que d’habitude.
Les performances du système peuvent momentanément être ralenties, siun CD/DVD est en cours de copie sur le Jukebox en même temps que le calcul d’un itinéraire.
Attendre la fi n de la copie du CD/DVD ou arrÍter la copie avant de dÈmarrer un guidage.

Je reÁois une alerte radar pour un radar qui níest pas sur mon parcours.
Le systËme annonce tous les radars positionnÈs dans un cÙne situÈdevant le vÈhicule. Il peut dÈtecter des radars situÈs sur les routes proches ou parallËles.

Zoomer la carte afi n de visualiser la position exacte du radar.

L’alerte sonore desradars ne fonctionne pas.L’alerte sonore n’est pas active. Activer l’alerte sonore dans Menu «Navigation», Réglages, Paramétrer zones à risques.
Le son de l’alerte est réglé au minimum. Augmenter le volume sonore de l’alerte aupassage d’un radar.

L’appel d’urgence fonctionne-t-il sans carte SIM ?
Non, car certaines réglementations nationales imposent la présenced’une carte SIM pour passer un appel d’urgence.
Insérer une carte SIM valide dans la trappe.

L’altitude ne s’affi che pas.
Au démarrage, l’initialisation du GPS peut mettre jusqu’à 3 minutes pour capter correctement plus de 4 satellites. Attendre le démarrage complet du système.Vérifi er que la couverture GPS est d’au moins4 satellites (appui long sur la touche SETUP, puis sélectionner «Couverture GPS»).
Selon l’environnement géographique (tunnel...) ou la météo, lesconditions de réception du signal GPS peuvent varier. Ce phénomène est normal. Le système estdépendant des conditions de réception du signal GPS.

270

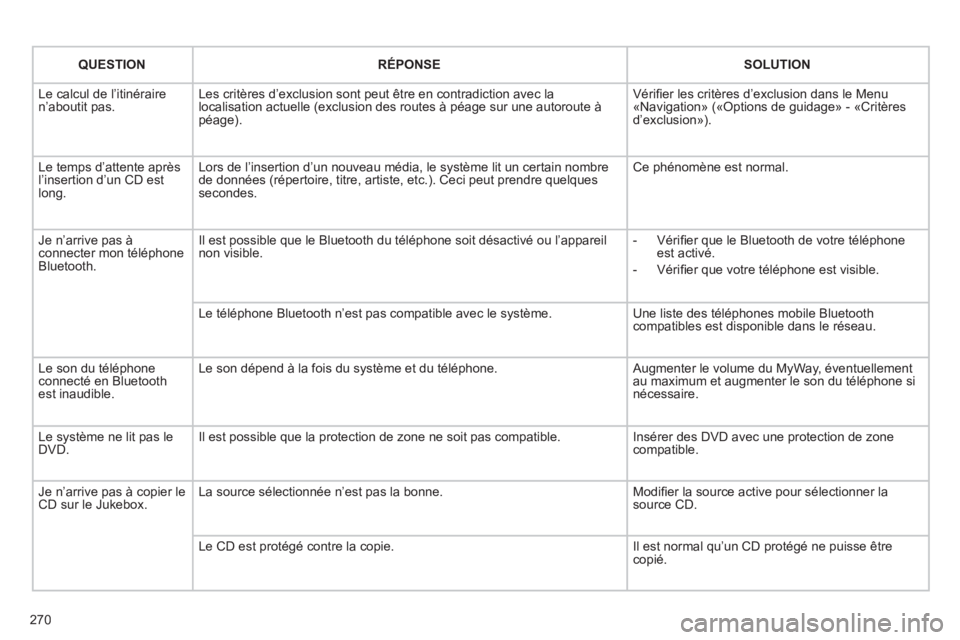

QUESTIONRÉPONSESOLUTION
Le calcul de l’itinéraire n’aboutit pas. Les critères d’exclusion sont peut être en contradiction avec lalocalisation actuelle (exclusion des routes à péage sur une autoroute à péage).

Vérifi er les critËres díexclusion dans le Menu´Navigationª (´Options de guidageª - ´CritËres díexclusionª).

Le temps díattente aprËslíinsertion díun CD estlong.
Lors de líinsertion díun nouveau mÈdia, le systËme lit un certain nombre de donnÈes (rÈpertoire, titre, artiste, etc.). Ceci peut prendre quelquessecondes.

Ce phÈnomËne est normal.

Je níarrive pas ‡ connecter mon tÈlÈphone Bluetooth.
Il est possible que le Bluetooth du tÈlÈphone soit dÈsactivÈ ou líappareilnon visible.

- VÈrifi er que le Bluetooth de votre tÈlÈphone est activÈ.


- VÈrifi er que votre téléphone est visible.
Le téléphone Bluetooth n’est pas compatible avec le système.
Une liste des téléphones mobile Bluetoothcompatibles est disponible dans le réseau.

Le son du téléphone connecté en Bluetooth est inaudible.
Le son dépend à la fois du système et du téléphone. Augmenter le volume du MyWay, éventuellementau maximum et augmenter le son du téléphone si nécessaire.

Le système ne lit pas le DVD. Il est possible que la protection de zone ne soit pas compatible.
Insérer des DVD avec une protection de zone compatible.

Je n’arrive pas à copier le CD sur le Jukebox.La source sélectionnée n’est pas la bonne.
Modifi er la source active pour sélectionner la source CD.
Le CD est protégé contre la copie.
Il est normal qu’un CD protégé ne puisse êtrecopié.

271
QUESTIONRÉPONSESOLUTION
Le système ne reçoit pas les SMS. Le mode Bluetooth ne permet pas de transmettre les SMS au système.
Utiliser votre carte SIM et le téléphone interne.
La carte SIM utilisée est une carte jumelle.
Utiliser la carte SIM originale pour recevoir lesSMS.

Je n’arrive pas à mettre à jour les POI zones àrisques.
Le Menu «Navigation» - «Importer mes points d’intérêts» ne s’affi che pas.
VÈrifi er que le mÈdia utilisÈ pour la mise ‡ jour (Carte SD ou clÈ USB) est correctement insÈrÈ.
Un message díerreur síaffi che à la fi n de la procédure.

- Recommencer la procédure intégralement.


- Consulter le réseau CITROËN si l’anomalie persiste.


- Vérifi er que les données sur le MEDIA sont livrées par un partenaire offi ciel de CITROËN.q

Les fréquences vocales(DTMF) ne sont pasactives quand je suis en communication et je tape des numéros sur leclavier.
Les touches numériques du clavier sont actives en appel seulement sil’affi chage est en mode téléphone.
Pour les activer, appuyer sur la touche MODEjusqu’a l’affi chage du téléphone à l’écran.

Une zone accidentogène qui ne me concerne pas s’affi che à l’écran.
Les zones accidentogènes s’affi chent ‡ proximitÈ díun point dÈfi ni dans lacartographie et en relation avec un sens de circulation.
Il est possible que líalerte se dÈclenche en circulant sous une voie ou ‡ proximitÈ díune voiecomportant un radar.
