2012 CITROEN C3 PICASSO stop start

11
PRAKTIČNE INFORMACIJE
AKUMULATOR
Polnjenje izpraznjenega akumulatorja
ali zagon motorja s pomočjo drugega
akumulatorja.
Dostop do akumulatorja
Zagon s pomočjo drugega akumulatorja



)
Rdeči kabel najprej priključite na
sponko (+) izpraznjenega akumula-
torja A
, nato na sponko (+) pomo-
žnega akumulatorja B
.

)
En konec zelenega ali črnega kabla
priključite na sponko (-) pomožnega
akumulatorja B
.

)
Drugi konec zelenega ali črnega
kabla priključite na maso (-) vašega
vozila.

)
Zaženite motor pomožnega vozila.

)
Sprožite delovanje zaganjalnika na
vozilu z okvaro in počakajte, da mo-
tor steče.

)
Počakajte, da motor začne delovati
v prostem teku in nato odklopite ka-
ble.
Akumulator je nameščen pod pokrovom
motornega prostora.
Za dostop:


)
odprite pokrov, najprej s pomočjo
notranje ročice, nato še z zunanjo
ročico,

)
pravilno namestite oporni drog po-
krova motornega prostora,

)
privzdignite plastični pokrov sponke (+).








Ta nalepka predvsem pri siste-
mu Stop & Start označuje upo-
rabo 12-voltnega svinčenega
akumulatorja s posebno teh-
nologijo in karakteristikami. Če
ga želite zamenjati ali odklopiti,
se morate obrniti izključno na
CITROËNOVO servisno mrežo
ali na usposobljeno servisno de-
lavnico.
Neupoštevanje teh navodil lahko
povzroči predčasno obrabo aku-
mulatorja.

Po zamenjavi akumulatorja v
CITROËNOVI servisni mreži ali
v usposobljeni servisni delavni-
ci se sistem Stop & Start vklju-
či šele potem, ko vozilo nekaj
časa miruje. Ta čas je odvisen
od vremenskih pogojev in sta-
nja napolnjenosti akumulatorja
(do približno osem ur).

12
170
TEHNIČNI PODATKI

MODELI:


MOTORJI IN MENJALNIKI



Tipske oznake/izvedenke:
S

H...


9HP0



9HP8/P/S



9HR8



DIZELSKI MOTORJI


HDi 90 FAP



e-HDi 90 FAP



HDi
11 0 FA P


Prostornina (cm
3
)
1560
1560
1560
Vrtina x hod (mm)
75 x 88,3
75 x 88,3
75 x 88,3
Največja moč motorja: standard CEE (kW)
68
68
82
Hitrost motorja pri največji moči (vrt/min)
4000
4000
3600
Največji navor: standard CEE (Nm)
230
230
270
Hitrost motorja pri največjem navoru (vrt/min)
1750
1750
1750
Gorivo
plinsko olje
plinsko olje
plinsko olje
Katalizator
da
da
da
Filter trdnih delcev
da
da
da

MENJALNIKI

ročni (pet prestav)
robotizirani ročni
(šest prestav)
ročni (šest prestav)


PROSTORNINA OLJA (v litrih)



Motor (z menjavo oljnega fi ltra)
3,75
3,75
3,75

.../S
: model e-HDi, opremljen s sistemom Stop & Start

.

202
Resume guidance/Abort guidanceUstavitev/ponovni vklop vodenja
Destination input
Vnos cilja Geo
positionGps koordinate
Ma
pZemljevid
Sto
povers Vmesni cilji
Add stopover Dodajanje vmesnega cilja
Navigate home
Vo d e n
je do domačega naslova
Choose from address book
Iz
bor iz imenika
Rearrange route Ponovno iskanje optimalne poti
Choose from last destinations
Izbor izmed zadn
jih ciljev Re
place stopover
Zamenjava vmesnega cilja
Delete sto
pover Brisanje vmesnega cilja
Recalculate
Ponovni izračun poti
F
ast routeNajhitrejša pot
Short route
Najkrajša pot
Optimized route Optimalna pot

POI search
Iskan
je interesnih točk
POI nearby
Na
jbližja interesna točka

Route o
ptions
Opcije vodenja

Route type
Kriteri
ji vodenja
Short route
Najkrajša pot F
ast routeNajhitrejša pot
Navigation MenuMeni za navigacijo
Cit
y Mesto
StreetUlica
Address input Vnos novega naslova
Country
Država
Navigate homeVodenje do domačega naslova

City district Območje mesta
H
ouse number Številka Start route
guidance
Vklop vodenja
P
ostal code Poštna številka

Save to address book Shranitev v imenik
Int
ersection
Križišče
Address in
put
Vnos novega naslova
POI near destination
Interesna točka v bližini cilja
POI in city
Interesna točka v mestu
POI in country
Interesna točka v izbrani državi
POI near route
Interesna točka v bližini poti Choose from address book
Izbor iz imenik
a
3
3
Choose from last destinations
Izbor med zadnjimi cilji

Tmc station information
Prometne informacije tmc Loudness
Funkcija loudness
Speed dependent volume
Spremin
janje glasnosti glede na hitrost vozila
Reset sound settin
gs Ponovna inicializacija zvočnih nastavitev
3
3
3
1
2
4
4
4
4
4
4
4
4
4
4
4
3
2
3
3
2
3
4
4
4
4
3
3
3
3
4
4
4
2
4
2
3
3
3
3
3
3
4
Classic
Klasična glasba
Jazz
Jazz glasba
Rock/
popPop-rock glasba
T
echnoTehno glasba
V
ocal Poudarek na vokalu
4
4
4
4
4

234

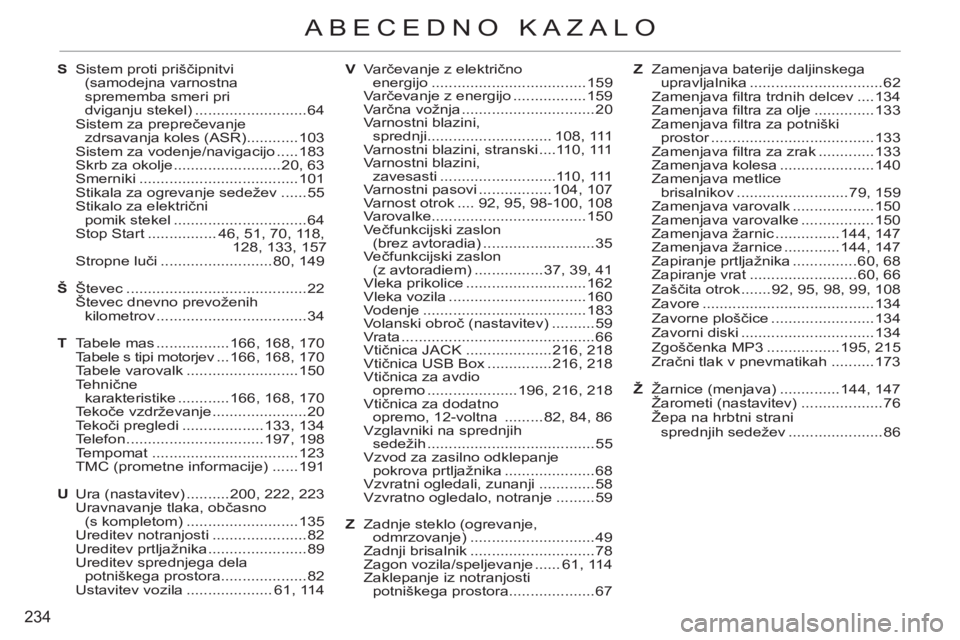

ABECEDNO KAZALO
S Sistem proti priščipnitvi
(samodejna varnostna
sprememba smeri pri
dviganju stekel) ..........................64
Sistem za preprečevanje
zdrsavanja koles (ASR) ............103
Sistem za vodenje/navigacijo .....183
Skrb za okolje .........................20, 63
Smerniki .....................................101
Stikala za ogrevanje sedežev ......55
Stikalo za električni
pomik stekel ...............................64
Stop Start ................ 46, 51, 70, 118,
128, 133, 157
Stropne luči ..........................80, 149
Š Števec ..........................................22
Števec dnevno prevoženih
kilometrov ...................................34
T Tabele mas .................166, 168, 170
Tabele s tipi motorjev ...166, 168, 170
Tabele varovalk ..........................150
Tehnične
karakteristike ............166, 168, 170
Tekoče vzdrževanje ......................20
Tekoči pregledi ...................133, 134
Telefon ................................197, 198
Tempomat ..................................123
TMC (prometne informacije) ......191
U Ura (nastavitev) ..........200, 222, 223
Uravnavanje tlaka, občasno
(s kompletom) ..........................135
Ureditev notranjosti ......................82
Ureditev prtljažnika .......................89
Ureditev sprednjega dela
potniškega prostora ....................82
Ustavitev vozila .................... 61, 114V Va rčevanje z električno
energijo ....................................159
Va rčevanje z energijo .................159
Va rčna vožnja ...............................20
Varnostni blazini,
sprednji ............................. 108, 111
Varnostni blazini, stranski ....110, 111
Varnostni blazini,
zavesasti ...........................110, 111
Varnostni pasovi .................104, 107
Varnost otrok .... 92, 95, 98-100, 108
Varovalke ....................................150
Večfunkcijski zaslon
(brez avtoradia) ..........................35
Večfunkcijski zaslon
(z avtoradiem) ................37, 39, 41
Vleka prikolice ............................162
Vleka vozila ................................160
Vodenje ......................................183
Volanski obroč (nastavitev) ..........59
Vrata .............................................66
Vtičnica JACK ....................216, 218
Vtičnica USB Box ...............216, 218
Vtičnica za avdio
opremo .....................196, 216, 218
Vtičnica za dodatno
opremo, 12-voltna .........82, 84, 86
Vzglavniki na sprednjih
sedežih .......................................55
Vzvod za zasilno odklepanje
pokrova prtljažnika .....................68
Vzvratni ogledali, zunanji .............58
Vzvratno ogledalo, notranje .........59
Z Zadnje steklo (ogrevanje,
odmrzovanje) .............................49
Zadnji brisalnik .............................78
Zagon vozila/speljevanje ...... 61, 114
Zaklepanje iz notranjosti
potniškega prostora ....................67Z Zamenjava baterije daljinskega
upravljalnika ...............................62
Zamenjava fi ltra trdnih delcev ....134
Zamenjava fi ltra za olje ..............133
Zamenjava fi ltra za potniški
prostor ......................................133
Zamenjava fi ltra za zrak .............133
Zamenjava kolesa ......................140
Zamenjava metlice
brisalnikov ..........................79, 159
Zamenjava varovalk ...................150
Zamenjava varovalke .................150
Zamenjava žarnic ...............144, 147
Zamenjava žarnice .............144, 147
Zapiranje prtljažnika ...............60, 68
Zapiranje vrat .........................60, 66
Zaščita otrok .......92, 95, 98, 99, 108
Zavore ........................................134
Zavorne ploščice ........................134
Zavorni diski ...............................134
Zgoščenka MP3 .................195, 215
Zračni tlak v pnevmatikah ..........173
Ž Žarnice (menjava) ..............144, 147
Žarometi (nastavitev) ...................76
Žepa na hrbtni strani
sprednjih sedežev ......................86
