2012 Alfa Romeo Giulietta ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

165
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

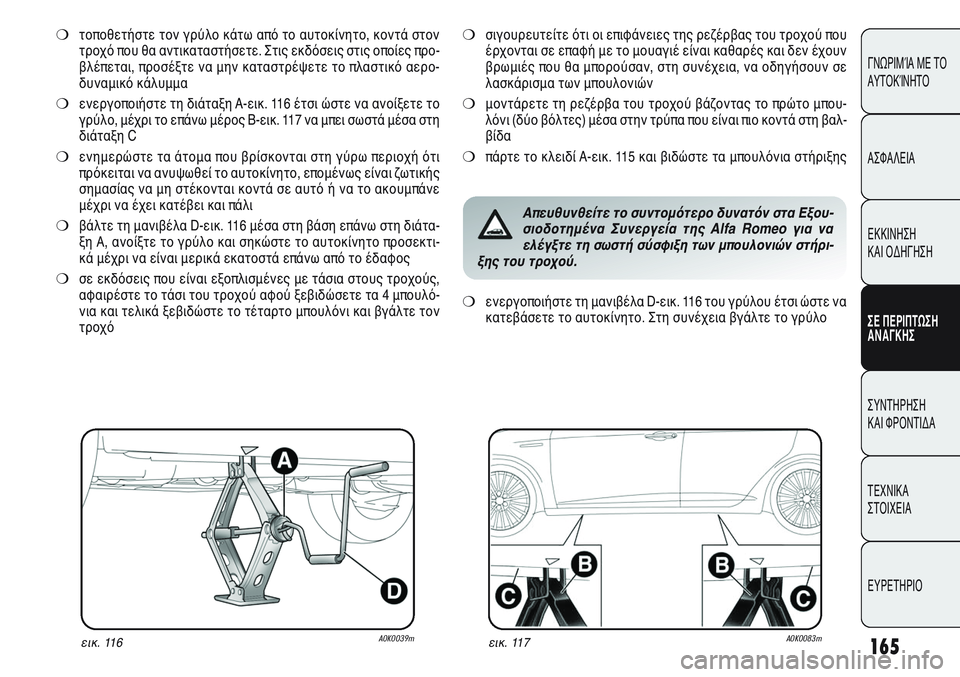

❍τοποθετήστε τον γρύλο κάτω από το αυτοκίνητο, κοντά στον
τροχό που θα αντικαταστήσετε. Στις εκδόσεις στις οποίες προ-
βλέπεται, προσέξτε να μην καταστρέψετε το πλαστικό αερο-
δυναμικό κάλυμμα
❍ενεργοποιήστε τη διάταξη A-εικ. 116 έτσι ώστε να ανοίξετε το
γρύλο, μέχρι το επάνω μέρος B-εικ. 117 να μπει σωστά μέσα στη
διάταξη C
❍ενημερώστε τα άτομα που βρίσκονται στη γύρω περιοχή ότι
πρόκειται να ανυψωθεί το αυτοκίνητο, επομένως είναι ζωτικής
σημασίας να μη στέκονται κοντά σε αυτό ή να το ακουμπάνε
μέχρι να έχει κατέβει και πάλι
❍βάλτε τη μανιβέλα D-εικ. 116 μέσα στη βάση επάνω στη διάτα-
ξη Α, ανοίξτε το γρύλο και σηκώστε το αυτοκίνητο προσεκτι-
κά μέχρι να είναι μερικά εκατοστά επάνω από το έδαφος
❍σε εκδόσεις που είναι εξοπλισμένες με τάσια στους τροχούς,
αφαιρέστε το τάσι του τροχού αφού ξεβιδώσετε τα 4 μπουλό-
νια και τελικά ξεβιδώστε το τέταρτο μπουλόνι και βγάλτε τον
τροχό
❍σιγουρευτείτε ότι οι επιφάνειες της ρεζέρβας του τροχού που
έρχονται σε επαφή με το μουαγιέ είναι καθαρές και δεν έχουν
βρωμιές που θα μπορούσαν, στη συνέχεια, να οδηγήσουν σε
λασκάρισμα των μπουλονιών
❍μοντάρετε τη ρεζέρβα του τροχού βάζοντας το πρώτο μπου-
λόνι (δύο βόλτες) μέσα στην τρύπα που είναι πιο κοντά στη βαλ-
βίδα
❍πάρτε το κλειδί A-εικ. 115 και βιδώστε τα μπουλόνια στήριξης
εικ. 116A0K0039mεικ. 117A0K0083m
❍ενεργοποιήστε τη μανιβέλα D-εικ. 116 του γρύλου έτσι ώστε να
κατεβάσετε το αυτοκίνητο. Στη συνέχεια βγάλτε το γρύλο
Απευθυνθείτε το συντομότερο δυνατόν στα Εξου-
σιοδοτημένα Συνεργεία της Alfa Romeo για να
ελέγξτε τη σωστή σύσφιξη των μπουλονιών στήρι-
ξης του τροχού.

166
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

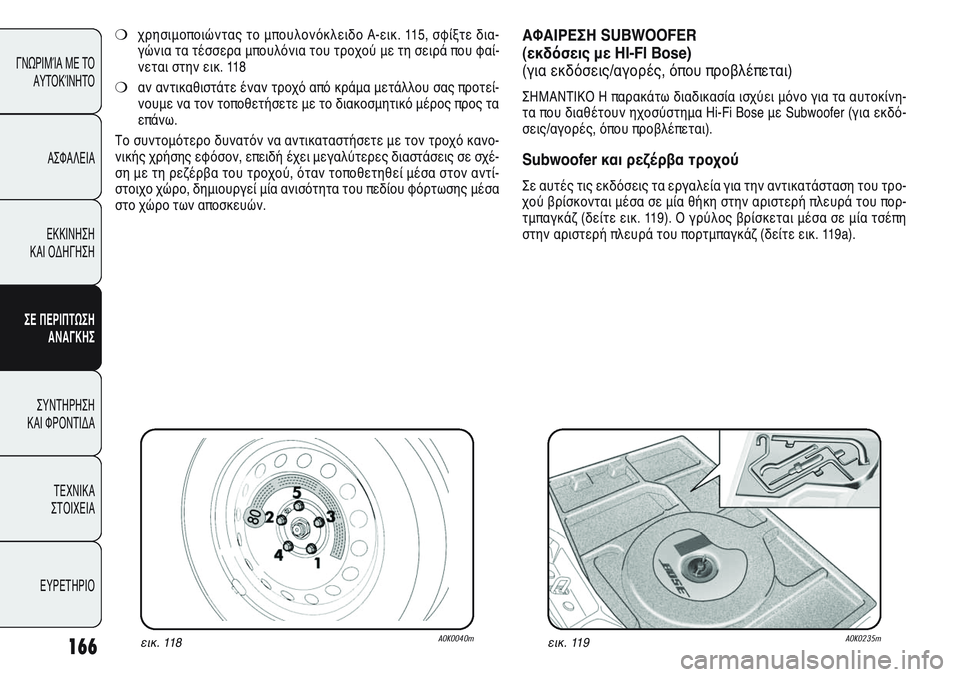

εικ. 118A0K0040mεικ. 119A0K0235m
❍χρησιμοποιώντας το μπουλονόκλειδο Α-εικ. 115, σφίξτε δια-
γώνια τα τέσσερα μπουλόνια του τροχού με τη σειρά που φαί-
νεται στην εικ. 118
❍αν αντικαθιστάτε έναν τροχό από κράμα μετάλλου σας προτεί-
νουμε να τον τοποθετήσετε με το διακοσμητικό μέρος προς τα
επάνω.
Το συντομότερο δυνατόν να αντικαταστήσετε με τον τροχό κανο-
νικής χρήσης εφόσον, επειδή έχει μεγαλύτερες διαστάσεις σε σχέ-
ση με τη ρεζέρβα του τροχού, όταν τοποθετηθεί μέσα στον αντί-
στοιχο χώρο, δημιουργεί μία ανισότητα του πεδίου φόρτωσης μέσα
στο χώρο των αποσκευών.
ΑΦΑΙΡΕΣΗ SUBWOOFER
(εκδόσεις με HI-F Bose)
(για εκδόσεις/αγορές, όπου προβλέπεται)
ΣΗΜΑΝΤΙΚΟ Η παρακάτω διαδικασία ισχύει μόνο για τα αυτοκίνη-
τα που διαθέτουν ηχοσύστημα Hi-Fi Bose με Subwoofer (για εκδό-
σεις/αγορές, όπου προβλέπεται).
Subwoofer και ρεζέρβα τροχού
Σε αυτές τις εκδόσεις τα εργαλεία για την αντικατάσταση του τρο-
χού βρίσκονται μέσα σε μία θήκη στην αριστερή πλευρά του πορ-
τμπαγκάζ (δείτε εικ. 119). Ο γρύλος βρίσκεται μέσα σε μία τσέπη
στην αριστερή πλευρά του πορτμπαγκάζ (δείτε εικ. 119a).

167
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

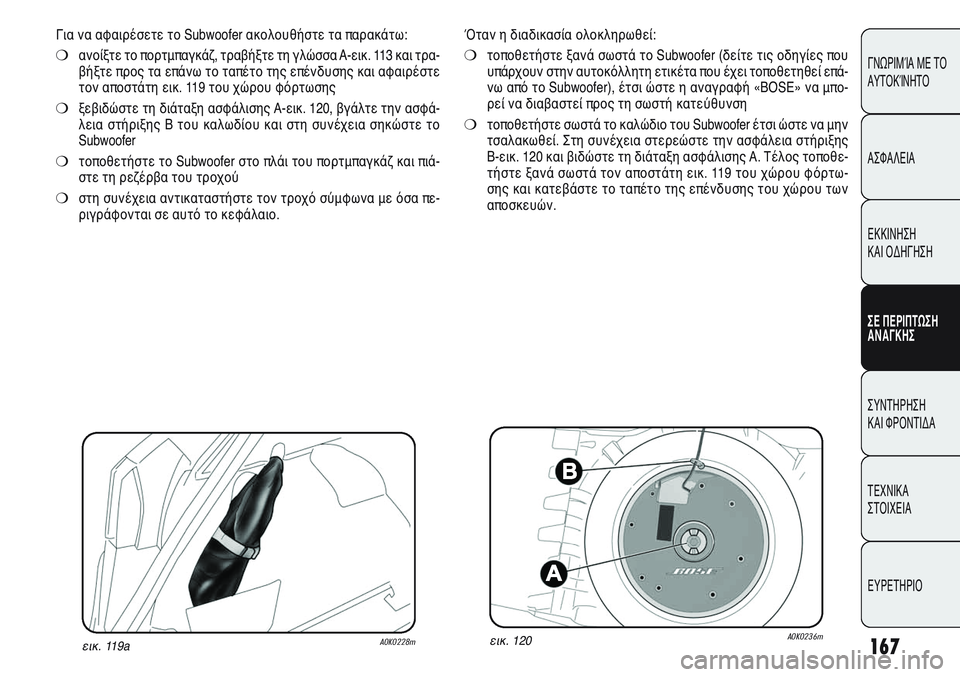

Όταν η διαδικασία ολοκληρωθεί:
❍τοποθετήστε ξανά σωστά το Subwoofer (δείτε τις οδηγίες που
υπάρχουν στην αυτοκόλλητη ετικέτα που έχει τοποθετηθεί επά-
νω από το Subwoofer), έτσι ώστε η αναγραφή «BOSE» να μπο-
ρεί να διαβαστεί προς τη σωστή κατεύθυνση
❍τοποθετήστε σωστά το καλώδιο του Subwoofer έτσι ώστε να μην
τσαλακωθεί. Στη συνέχεια στερεώστε την ασφάλεια στήριξης
B-εικ. 120 και βιδώστε τη διάταξη ασφάλισης Α. Τέλος τοποθε-
τήστε ξανά σωστά τον αποστάτη εικ. 119 του χώρου φόρτω-
σης και κατεβάστε το ταπέτο της επένδυσης του χώρου των
αποσκευών.
εικ. 120A0K0236mεικ. 119aA0K0228m
Για να αφαιρέσετε το Subwoofer ακολουθήστε τα παρακάτω:
❍ανοίξτε το πορτμπαγκάζ, τραβήξτε τη γλώσσα A-εικ. 113 και τρα-
βήξτε προς τα επάνω το ταπέτο της επένδυσης και αφαιρέστε
τον αποστάτη εικ. 119 του χώρου φόρτωσης
❍ξεβιδώστε τη διάταξη ασφάλισης Α-εικ. 120, βγάλτε την ασφά-
λεια στήριξης B του καλωδίου και στη συνέχεια σηκώστε το
Subwoofer
❍τοποθετήστε το Subwoofer στο πλάι του πορτμπαγκάζ και πιά-
στε τη ρεζέρβα του τροχού
❍στη συνέχεια αντικαταστήστε τον τροχό σύμφωνα με όσα πε-
ριγράφονται σε αυτό το κεφάλαιο.

168
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

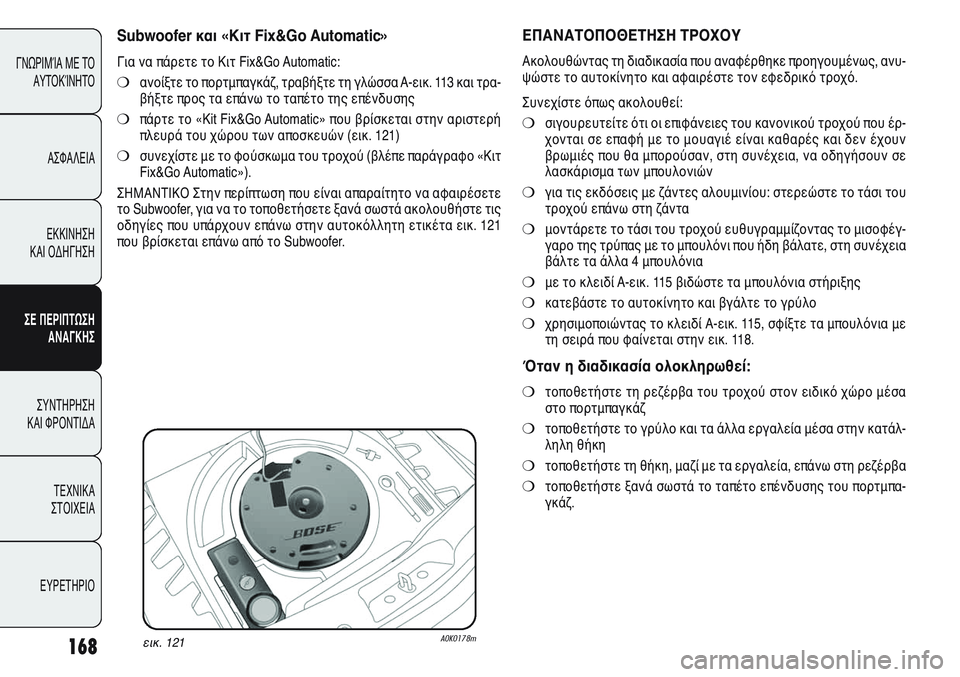

ΕΠΑΝΑΤΟΠΟΘΕΤΗΣΗ ΤΡΟΧΟΥ
Ακολουθώντας τη διαδικασία που αναφέρθηκε προηγουμένως, ανυ-
ψώστε το αυτοκίνητο και αφαιρέστε τον εφεδρικό τροχό.
Συνεχίστε όπως ακολουθεί:
❍σιγουρευτείτε ότι οι επιφάνειες του κανονικού τροχού που έρ-
χονται σε επαφή με το μουαγιέ είναι καθαρές και δεν έχουν
βρωμιές που θα μπορούσαν, στη συνέχεια, να οδηγήσουν σε
λασκάρισμα των μπουλονιών
❍για τις εκδόσεις με ζάντες αλουμινίου: στερεώστε το τάσι του
τροχού επάνω στη ζάντα
❍μοντάρετε το τάσι του τροχού ευθυγραμμίζοντας το μισοφέγ-
γαρο της τρύπας με το μπουλόνι που ήδη βάλατε, στη συνέχεια
βάλτε τα άλλα 4 μπουλόνια
❍με το κλειδί A-εικ. 115 βιδώστε τα μπουλόνια στήριξης
❍κατεβάστε το αυτοκίνητο και βγάλτε το γρύλο
❍χρησιμοποιώντας το κλειδί Α-εικ. 115, σφίξτε τα μπουλόνια με
τη σειρά που φαίνεται στην εικ. 118.
Όταν η διαδικασία ολοκληρωθεί:
❍τοποθετήστε τη ρεζέρβα του τροχού στον ειδικό χώρο μέσα
στο πορτμπαγκάζ
❍τοποθετήστε το γρύλο και τα άλλα εργαλεία μέσα στην κατάλ-
ληλη θήκη
❍τοποθετήστε τη θήκη, μαζί με τα εργαλεία, επάνω στη ρεζέρβα
❍τοποθετήστε ξανά σωστά το ταπέτο επένδυσης του πορτμπα-
γκάζ.
Subwoofer και «Kιτ Fix&Go Automatic»
Για να πάρετε το Kιτ Fix&Go Automatic:
❍ανοίξτε το πορτμπαγκάζ, τραβήξτε τη γλώσσα A-εικ. 113 και τρα-
βήξτε προς τα επάνω το ταπέτο της επένδυσης
❍πάρτε το «Kit Fix&Go Automatic» που βρίσκεται στην αριστερή
πλευρά του χώρου των αποσκευών (εικ. 121)
❍συνεχίστε με το φούσκωμα του τροχού (βλέπε παράγραφο «Kιτ
Fix&Go Automatic»).
ΣΗΜΑΝΤΙΚΟ Στην περίπτωση που είναι απαραίτητο να αφαιρέσετε
το Subwoofer, για να το τοποθετήσετε ξανά σωστά ακολουθήστε τις
οδηγίες που υπάρχουν επάνω στην αυτοκόλλητη ετικέτα εικ. 121
που βρίσκεται επάνω από το Subwoofer.
εικ. 121A0K0178m

169
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

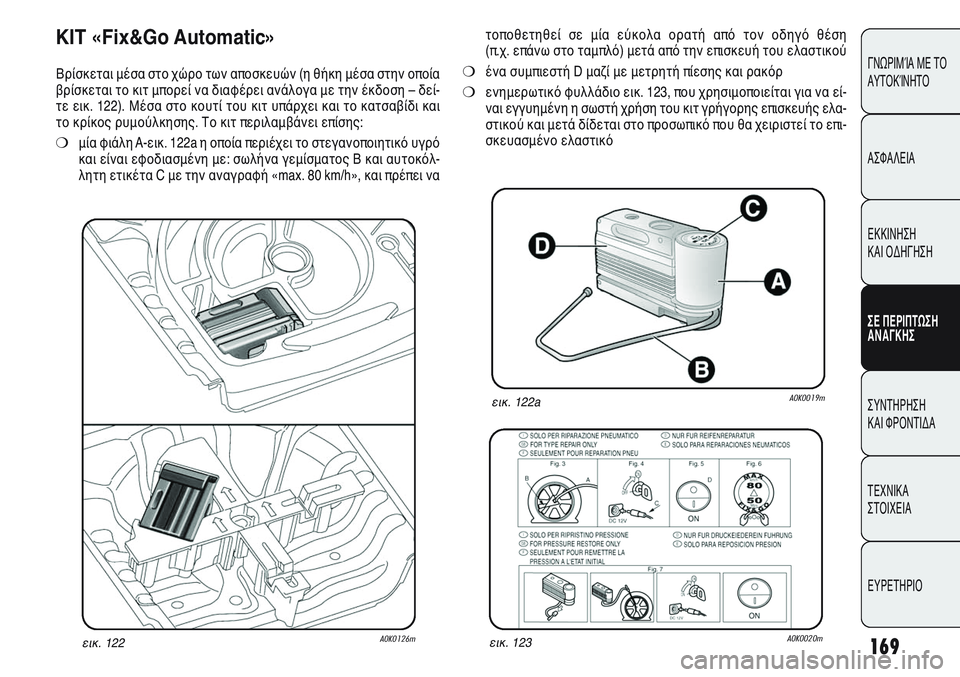

KIT «Fix&Go Automatic»
Βρίσκεται μέσα στο χώρο των αποσκευών (η θήκη μέσα στην οποία
βρίσκεται το κιτ μπορεί να διαφέρει ανάλογα με την έκδοση – δεί-
τε εικ. 122). Μέσα στο κουτί του κιτ υπάρχει και το κατσαβίδι και
το κρίκος ρυμούλκησης. Το κιτ περιλαμβάνει επίσης:
❍μία φιάλη A-εικ. 122a η οποία περιέχει το στεγανοποιητικό υγρό
και είναι εφοδιασμένη με: σωλήνα γεμίσματος Β και αυτοκόλ-
λητη ετικέτα C με την αναγραφή «max. 80 km/h», και πρέπει να
εικ. 122aA0K0019m
εικ. 122A0K0126mεικ. 123A0K0020m
τοποθετηθεί σε μία εύκολα ορατή από τον οδηγό θέση
(π.χ. επάνω στο ταμπλό) μετά από την επισκευή του ελαστικού
❍ένα συμπιεστή D μαζί με μετρητή πίεσης και ρακόρ
❍ενημερωτικό φυλλάδιο εικ. 123, που χρησιμοποιείται για να εί-
ναι εγγυημένη η σωστή χρήση του κιτ γρήγορης επισκευής ελα-
στικού και μετά δίδεται στο προσωπικό που θα χειριστεί το επι-
σκευασμένο ελαστικό

170
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ

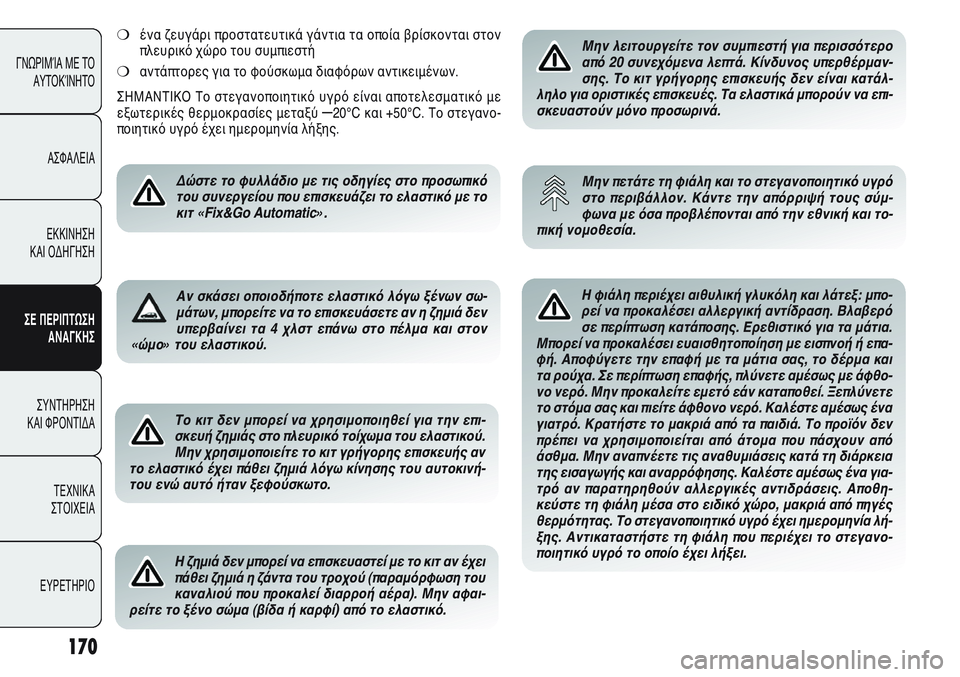

ΕΥΡΕΤΗΡΙΟΤο κιτ δεν μπορεί να χρησιμοποιηθεί για την επι-
σκευή ζημιάς στο πλευρικό τοίχωμα του ελαστικού.
Μην χρησιμοποιείτε το κιτ γρήγορης επισκευής αν
το ελαστικό έχει πάθει ζημιά λόγω κίνησης του αυτοκινή-
του ενώ αυτό ήταν ξεφούσκωτο.
Η ζημιά δεν μπορεί να επισκευαστεί με το κιτ αν έχει
πάθει ζημιά η ζάντα του τροχού (παραμόρφωση του
καναλιού που προκαλεί διαρροή αέρα). Μην αφαι-
ρείτε το ξένο σώμα (βίδα ή καρφί) από το ελαστικό.
Μην λειτουργείτε τον συμπιεστή για περισσότερο
από 20 συνεχόμενα λεπτά. Κίνδυνος υπερθέρμαν-
σης. Το κιτ γρήγορης επισκευής δεν είναι κατάλ-
ληλο για οριστικές επισκευές. Τα ελαστικά μπορούν να επι-
σκευαστούν μόνο προσωρινά.
Μην πετάτε τη φιάλη και το στεγανοποιητικό υγρό
στο περιβάλλον. Κάντε την απόρριψή τους σύμ-
φωνα με όσα προβλέπονται από την εθνική και το-
πική νομοθεσία.
Η φιάλη περιέχει αιθυλική γλυκόλη και λάτεξ: μπο-
ρεί να προκαλέσει αλλεργική αντίδραση. Βλαβερό
σε περίπτωση κατάποσης. Ερεθιστικό για τα μάτια.
Μπορεί να προκαλέσει ευαισθητοποίηση με εισπνοή ή επα-
φή. Αποφύγετε την επαφή με τα μάτια σας, το δέρμα και
τα ρούχα. Σε περίπτωση επαφής, πλύνετε αμέσως με άφθο-
νο νερό. Μην προκαλείτε εμετό εάν καταποθεί. Ξεπλύνετε
το στόμα σας και πιείτε άφθονο νερό. Καλέστε αμέσως ένα
γιατρό. Κρατήστε το μακριά από τα παιδιά. Το προϊόν δεν
πρέπει να χρησιμοποιείται από άτομα που πάσχουν από
άσθμα. Μην αναπνέετε τις αναθυμιάσεις κατά τη διάρκεια
της εισαγωγής και αναρρόφησης. Καλέστε αμέσως ένα για-
τρό αν παρατηρηθούν αλλεργικές αντιδράσεις. Αποθη-
κεύστε τη φιάλη μέσα στο ειδικό χώρο, μακριά από πηγές
θερμότητας. Το στεγανοποιητικό υγρό έχει ημερομηνία λή-
ξης. Αντικαταστήστε τη φιάλη που περιέχει το στεγανο-
ποιητικό υγρό το οποίο έχει λήξει.
❍ένα ζευγάρι προστατευτικά γάντια τα οποία βρίσκονται στον
πλευρικό χώρο του συμπιεστή
❍αντάπτορες για το φούσκωμα διαφόρων αντικειμένων.
ΣΗΜΑΝΤΙΚΟ Το στεγανοποιητικό υγρό είναι αποτελεσματικό με
εξωτερικές θερμοκρασίες μεταξύ
–20°C και +50°C. Το στεγανο-
ποιητικό υγρό έχει ημερομηνία λήξης.
Δώστε το φυλλάδιο με τις οδηγίες στο προσωπικό
του συνεργείου που επισκευάζει το ελαστικό με το
κιτ «Fix&Go Automatic».
Αν σκάσει οποιοδήποτε ελαστικό λόγω ξένων σω-
μάτων, μπορείτε να το επισκευάσετε αν η ζημιά δεν
υπερβαίνει τα 4 χλστ επάνω στο πέλμα και στον
«ώμο» του ελαστικού.

171
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

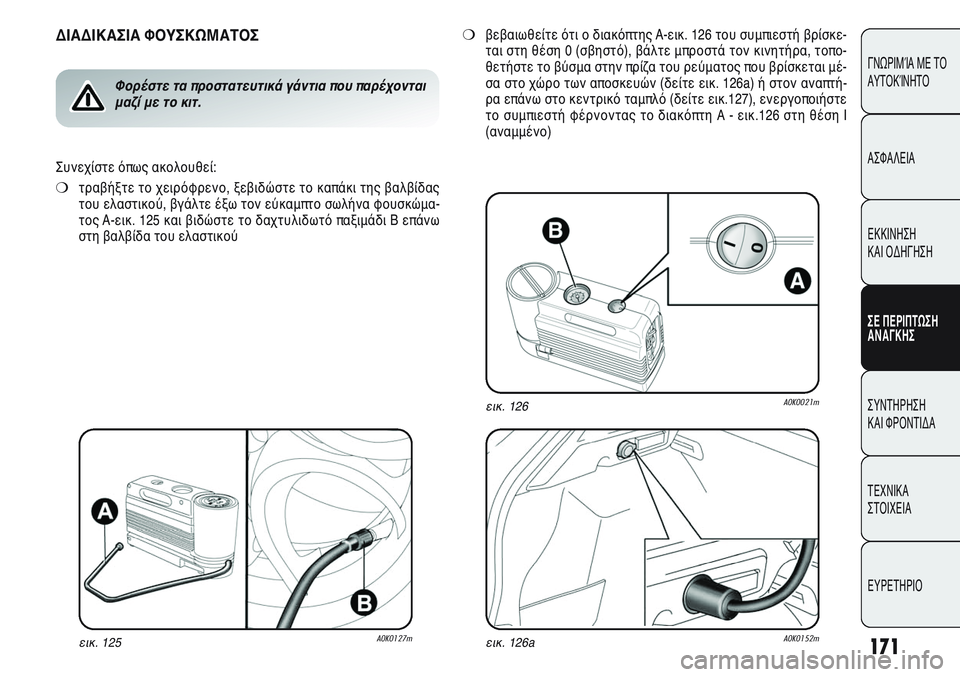

ΔΙΑΔΙΚΑΣΙΑ ΦΟΥΣΚΩΜΑΤΟΣ
Φορέστε τα προστατευτικά γάντια που παρέχονται
μαζί με το κιτ.
Συνεχίστε όπως ακολουθεί:
❍τραβήξτε το χειρόφρενο, ξεβιδώστε το καπάκι της βαλβίδας
του ελαστικού, βγάλτε έξω τον εύκαμπτο σωλήνα φουσκώμα-
τος A-εικ. 125 και βιδώστε το δαχτυλιδωτό παξιμάδι B επάνω
στη βαλβίδα του ελαστικού
❍βεβαιωθείτε ότι ο διακόπτης A-εικ. 126 του συμπιεστή βρίσκε-
ται στη θέση 0 (σβηστό), βάλτε μπροστά τον κινητήρα, τοπο-
θετήστε το βύσμα στην πρίζα του ρεύματος που βρίσκεται μέ-
σα στο χώρο των αποσκευών (δείτε εικ. 126a) ή στον αναπτή-
ρα επάνω στο κεντρικό ταμπλό (δείτε εικ.127), ενεργοποιήστε
το συμπιεστή φέρνοντας το διακόπτη Α - εικ.126 στη θέση I
(αναμμένο)
εικ. 125A0K0127mεικ. 126aA0K0152m
εικ. 126A0K0021m

172
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

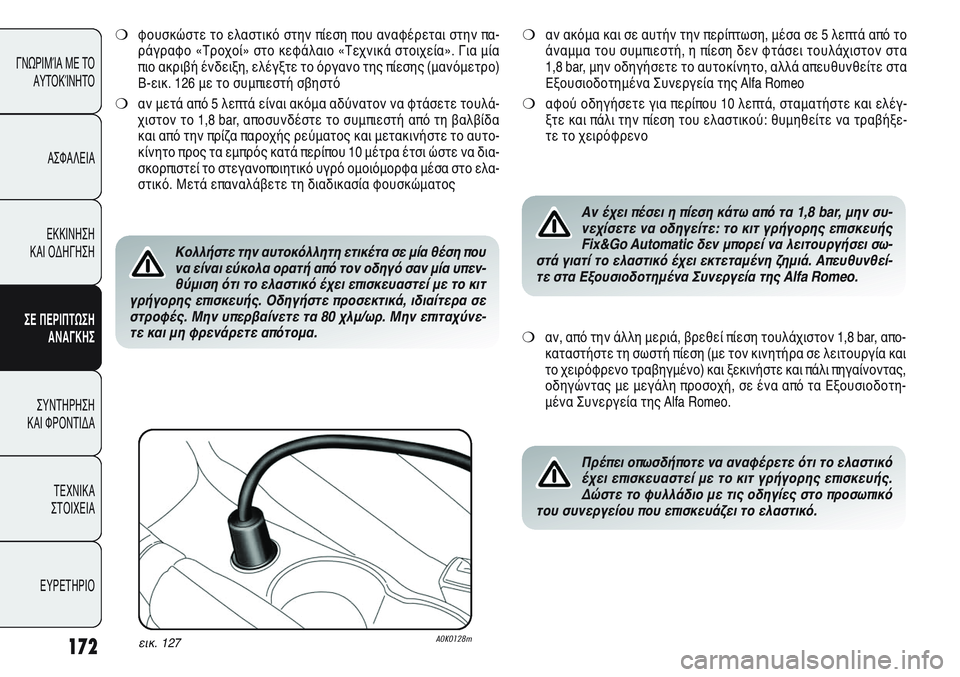

❍φουσκώστε το ελαστικό στην πίεση που αναφέρεται στην πα-
ράγραφο «Τροχοί» στο κεφάλαιο «Τεχνικά στοιχεία». Για μία
πιο ακριβή ένδειξη, ελέγξτε το όργανο της πίεσης (μανόμετρο)
Β-εικ. 126 με το συμπιεστή σβηστό
❍αν μετά από 5 λεπτά είναι ακόμα αδύνατον να φτάσετε τουλά-
χιστον το 1,8 bar, αποσυνδέστε το συμπιεστή από τη βαλβίδα
και από την πρίζα παροχής ρεύματος και μετακινήστε το αυτο-
κίνητο προς τα εμπρός κατά περίπου 10 μέτρα έτσι ώστε να δια-
σκορπιστεί το στεγανοποιητικό υγρό ομοιόμορφα μέσα στο ελα-
στικό. Μετά επαναλάβετε τη διαδικασία φουσκώματος
❍αν ακόμα και σε αυτήν την περίπτωση, μέσα σε 5 λεπτά από το
άναμμα του συμπιεστή, η πίεση δεν φτάσει τουλάχιστον στα
1,8 bar, μην οδηγήσετε το αυτοκίνητο, αλλά απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo
❍αφού οδηγήσετε για περίπου 10 λεπτά, σταματήστε και ελέγ-
ξτε και πάλι την πίεση του ελαστικού: θυμηθείτε να τραβήξε-
τε το χειρόφρενο
Κολλήστε την αυτοκόλλητη ετικέτα σε μία θέση που
να είναι εύκολα ορατή από τον οδηγό σαν μία υπεν-
θύμιση ότι το ελαστικό έχει επισκευαστεί με το κιτ
γρήγορης επισκευής. Οδηγήστε προσεκτικά, ιδιαίτερα σε
στροφές. Μην υπερβαίνετε τα 80 χλμ/ωρ. Μην επιταχύνε-
τε και μη φρενάρετε απότομα.
❍αν, από την άλλη μεριά, βρεθεί πίεση τουλάχιστον 1,8 bar, απο-
καταστήστε τη σωστή πίεση (με τον κινητήρα σε λειτουργία και
το χειρόφρενο τραβηγμένο) και ξεκινήστε και πάλι πηγαίνοντας,
οδηγώντας με μεγάλη προσοχή, σε ένα από τα Εξουσιοδοτη-
μένα Συνεργεία της Alfa Romeo.
Αν έχει πέσει η πίεση κάτω από τα 1,8 bar, μην συ-
νεχίσετε να οδηγείτε: το κιτ γρήγορης επισκευής
Fix&Go Automatic δεν μπορεί να λειτουργήσει σω-
στά γιατί το ελαστικό έχει εκτεταμένη ζημιά. Απευθυνθεί-
τε στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
Πρέπει οπωσδήποτε να αναφέρετε ότι το ελαστικό
έχει επισκευαστεί με το κιτ γρήγορης επισκευής.
Δώστε το φυλλάδιο με τις οδηγίες στο προσωπικό
του συνεργείου που επισκευάζει το ελαστικό.
εικ. 127A0K0128m
