2012 Abarth Punto Instructieboek (in Dutch)

INSTRUMENTENPANEEL
A Snelheidsmeter
B Brandstofmeter metwaarschuwingslampje
brandstofreserve
C Koelvloeistoftemperatuurmeter met waarschuwingslampje voor
te hoge koelvloeistoftemperatuur
D Toerenteller
E Instelbaar multifunctioneel display
F0U011Abfig. 10
13
WEGWIJS
IN UW AUTO
VEILIGHEID
ST

ARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-028 PUNTO Abarth NL 1ed 8-02-2012 13:51 Pagina 13

14
INSTRUMENTEN
De achtergrondkleur en de vormgeving van de
instrumenten kunnen per uitvoering verschillen.
SNELHEIDSMETER fig. 11
Geeft de snelheid van de auto aan.
TOERENTELLER fig. 12
De toerenteller geeft het toerental per minuut van de
motor aan.
BELANGRIJK De regeleenheid van de elektronische
inspuiting blokkeert tijdelijk de toevoer van brandstof als
de motor met te hoge toerentallen draait, waardoor het
motorvermogen zal afnemen.
Bij stationair draaiende motor kan de toerenteller onder
bepaalde omstandigheden een geleidelijke of herhaalde
toerentalstijging aangeven.Dit is een normaal verschijnsel dat kan optreden als
bijvoorbeeld de airconditioning of de elektroventilateur
wordt ingeschakeld. In deze gevallen dient een geringe
toerentalstijging voor het behoud van de lading van de
accu.
BRANDSTOFMETER fig. 13
De wijzer geeft de hoeveelheid brandstof aan die in de
tank aanwezig is.
E brandstoftank leeg.
F brandstoftank vol.
Het waarschuwingslampje A geeft aan dat er nog
ongeveer 7 liter brandstof aanwezig is.
Rijd niet met een bijna lege brandstoftank: door een
onregelmatige brandstoftoevoer kan de katalysator
beschadigen.
fig. 12F0U014Abfig. 11F0U013Ab
WEGWIJS
IN UW AUTO
VEILIGHEID
ST
ARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER
001-028 PUNTO Abarth NL 1ed 8-02-2012 13:51 Pagina 14

15
WEGWIJS
IN UW AUTO
VEILIGHEID
ST

ARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U015Abfig. 13F0U016Abfig. 14
C Lage koelvloeistoftemperatuur.
H Hoge koelvloeistoftemperatuur.
Als het waarschuwingslampje B gaat branden (op enkele
uitvoeringen verschijnt ook een melding op het
instelbare multifunctionele display), dan is de
koelvloeistoftemperatuur te hoog; zet in dat geval de
motor uit en wendt u tot het Abarth Servicenetwerk.
Zie de paragraaf „Tanken”.
BELANGRIJK Als de wijzernaald op de indicatie E staat
en het waarschuwingslampje A knippert, dan is er een
storing in het systeem. Wendt u in dat geval tot het
Abarth Servicenetwerk om het systeem te laten
controleren.
KOELVLOEISTOFTEMPERATUURMETER
fig. 14
De wijzer geeft de temperatuur aan van de
motorkoelvloeistof, zodra de koelvloeistoftemperatuur
hoger wordt dan ongeveer 50 °C.
Bij normaal gebruik van de auto kan de wijzernaald op
verschillende posities in het bereik staan, afhankelijk van
de gebruiksomstandigheden van de auto.
Als de wijzernaald in het rode gebied
komt, zet dan onmiddellijk de motor uit
en wendt u tot het Abarth Servicenetwerk.
001-028 PUNTO Abarth NL 1ed 8-02-2012 13:51 Pagina 15

16
WEGWIJS
IN UW AUTO
VEILIGHEID
ST
ARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER
fig. 15F0U2050gAb
INSTELBAAR MULTIFUNCTIONEEL
DISPLAY
De auto is uitgerust met een instelbaar multifunctioneel
display dat tijdens de rit nuttige informatie levert aan de
bestuurder op basis van de instelling voor de gewenste
gegevens. BEGINSCHERM fig. 15
Op het beginscherm kan het volgende worden
weergegeven:
A Tijd
B Datum
D Kilometerteller (weergave kilometer-/mijltotaalteller)
E Informatie over de status van de auto (geopende
portieren, kans op gladheid enz.)
F Stand koplampverstelling (alleen als het dimlicht is ingeschakeld)
G Buitentemperatuur
Als u de contactsleutel in stand MAR draait, wordt op
het beginscherm van het display de datum fig. 15 of de
turbodruk fig. 16 weergegeven, afhankelijk van de
instelling in de menuoptie „Eerste pagina” („Datum” of
„Info motor”).
fig. 16F0U196Ab
001-028 PUNTO Abarth NL 1ed 8-02-2012 13:51 Pagina 16

17
WEGWIJS
IN UW AUTO
VEILIGHEID
ST

ARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
BEDIENINGSKNOPPEN INSTELBAAR
MULTIFUNCTIONEEL DISPLAY fig. 17
+Om het scherm en de keuzemogelijkheden naar
boven te doorlopen of de weergegeven waarde te
verhogen.
MENUKort indrukken voor toegang tot menu en/of
ESCnaar het volgende scherm te gaan of de keuze
te bevestigen.
Even ingedrukt houden om terug te keren naar
het beginscherm.
−Om het scherm en de keuzemogelijkheden naar
beneden te doorlopen of de weergegeven waarde te
verlagen.
Opmerking Bij de knoppen +en −hangt de werking van
het volgende af: Lichtsterkte interieur regelen
– als het beginscherm wordt weergegeven, dan kunt
u hiermee de lichtsterkte van het instrumentenpaneel,
van de autoradio en van de automatische klimaatregeling
regelen.
Setup-menu
– binnen het menu kunt u het menu naar boven of
beneden doorlopen;
– tijdens het instellen kunt u de waarde verhogen of
verlagen.
F0U017Abfig. 17
001-028 PUNTO Abarth NL 1ed 8-02-2012 13:51 Pagina 17

18
WEGWIJS
IN UW AUTO
VEILIGHEID
ST
ARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER

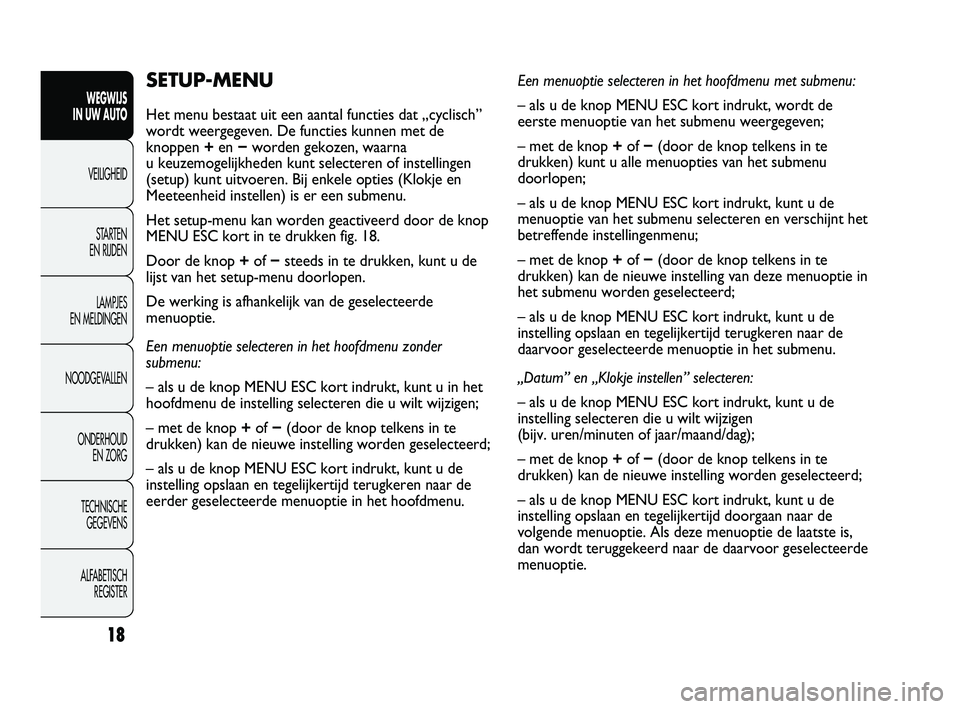

SETUP-MENU
Het menu bestaat uit een aantal functies dat „cyclisch”
wordt weergegeven. De functies kunnen met de
knoppen +en −worden gekozen, waarna
u keuzemogelijkheden kunt selecteren of instellingen
(setup) kunt uitvoeren. Bij enkele opties (Klokje en
Meeteenheid instellen) is er een submenu.
Het setup-menu kan worden geactiveerd door de knop
MENU ESC kort in te drukken fig. 18.
Door de knop +of −steeds in te drukken, kunt u de
lijst van het setup-menu doorlopen.
De werking is afhankelijk van de geselecteerde
menuoptie.
Een menuoptie selecteren in het hoofdmenu zonder
submenu:
– als u de knop MENU ESC kort indrukt, kunt u in het
hoofdmenu de instelling selecteren die u wilt wijzigen;
– met de knop + of −(door de knop telkens in te
drukken) kan de nieuwe instelling worden geselecteerd;
– als u de knop MENU ESC kort indrukt, kunt u de
instelling opslaan en tegelijkertijd terugkeren naar de
eerder geselecteerde menuoptie in het hoofdmenu. Een menuoptie selecteren in het hoofdmenu met submenu:
– als u de knop MENU ESC kort indrukt, wordt de
eerste menuoptie van het submenu weergegeven;
– met de knop +
of −(door de knop telkens in te
drukken) kunt u alle menuopties van het submenu
doorlopen;
– als u de knop MENU ESC kort indrukt, kunt u de
menuoptie van het submenu selecteren en verschijnt het
betreffende instellingenmenu;
– met de knop +of −(door de knop telkens in te
drukken) kan de nieuwe instelling van deze menuoptie in
het submenu worden geselecteerd;
– als u de knop MENU ESC kort indrukt, kunt u de
instelling opslaan en tegelijkertijd terugkeren naar de
daarvoor geselecteerde menuoptie in het submenu.
„Datum” en „Klokje instellen” selecteren:
– als u de knop MENU ESC kort indrukt, kunt u de
instelling selecteren die u wilt wijzigen
(bijv. uren/minuten of jaar/maand/dag);
– met de knop + of −(door de knop telkens in te
drukken) kan de nieuwe instelling worden geselecteerd;
– als u de knop MENU ESC kort indrukt, kunt u de
instelling opslaan en tegelijkertijd doorgaan naar de
volgende menuoptie. Als deze menuoptie de laatste is,
dan wordt teruggekeerd naar de daarvoor geselecteerde
menuoptie.
001-028 PUNTO Abarth NL 1ed 8-02-2012 13:51 Pagina 18

19
WEGWIJS
IN UW AUTO
VEILIGHEID
ST

ARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als u de knop MENU ESC langer indrukt:
– als u zich in het hoofdmenu bevindt, dan verlaat u het
setup-menu;
– als u zich op een ander punt in het menu bevindt
(instellen van een menuoptie in een submenu, in een
submenu of instellen van een menuoptie in het
hoofdmenu), dan keert u terug naar het hoofdmenu;
– worden alleen de reeds opgeslagen instellingen
bewaard (reeds bevestigd door het indrukken van de
knop MENU ESC).
Het setup-menu heeft een tijdregeling; als het menu na
een bepaalde tijd verdwijnt, worden alleen de door
u opgeslagen wijzigingen (bevestigd door het kort
indrukken van de knop MENU ESC) bewaard. Het menu heeft de volgende opties:
–MENU
– BEEP SNELHEID
– CORNERING LIGHTS
– REGENSENSOR
(voor bepaalde uitvoeringen/markten)
– INSCHAKELEN/GEGEVENS TRIP B
– KLOKJE INSTELLEN
– DATUM INSTELLEN
– EERSTE PAGINA
– ZIE RADIO
– AUTOCLOSE
– MEETEENHEID
– TAAL
– VOLUME WAARSCHUWINGEN
– VOLUME TOETSEN
– BEEP/BUZZ. GORDELS
– SERVICE
– AIRBAG/BAG PASSAGIER
– DAGVERLICHTING
– MENU VERLATEN
fig. 18F0U017Ab
001-028 PUNTO Abarth NL 1ed 8-02-2012 13:51 Pagina 19

20
WEGWIJS
IN UW AUTO
VEILIGHEID
ST
ARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER
FUNCTIES DISPLAY
BEEP SNELHEID
(Instelling snelheidslimiet)
Met deze functie kan de snelheidslimiet van de auto
(km/h of mph) worden ingesteld. Als deze limiet wordt
overschreden, wordt de bestuurder gewaarschuwd (zie
hoofdstuk „Lampjes en meldingen”).
Ga voor het instellen van de snelheidslimiet als volgt te
werk:
– druk kort op de knop MENU ESC; op het display
verschijnt het opschrift (Beep Snelh.);
– druk op de knop +of −om de snelheidslimiet in te
schakelen (On) of uit te schakelen (Off);
– als de functie al was ingeschakeld (On), kan met de
knop +of −de gewenste snelheidslimiet worden
ingesteld en worden bevestigd door het indrukken van
de knop MENU ESC. Opmerking De waarde kan worden ingesteld tussen
30 en 200 km/h of tussen 20 en 125 mph, afhankelijk
van de ingestelde meeteenheid, zie de paragraaf
„Meeteenheid instellen (Meeteenheid)” hierna. Elke keer
als u de knop +
/− indrukt, wordt de waarde 5 eenheden
verhoogd of verlaagd. Als u de knop +of −ingedrukt
houdt, lopen de cijfers automatisch snel door of terug.
Als u dicht bij de juiste waarde bent, stelt u de exacte
waarde in door de knop telkens in te drukken en los te
laten.
– druk kort op de knop MENU ESC om terug te keren
naar het menuscherm of houd de knop even ingedrukt
om terug te keren naar het beginscherm zonder op te
slaan.
Ga als volgt te werk als u de instelling wilt annuleren:
– druk kort op de knop MENU ESC; op het display
knippert (On);
– druk op de knop −; op het display knippert (Off);
– druk kort op de knop MENU ESC om terug te keren
naar het menuscherm of houd de knop even ingedrukt
om terug te keren naar het beginscherm zonder op te
slaan.
