REGISTERSchakel voordat de auto gesleept wordt,
het stuurslot uit (zie de paragraaf
„Start-/contactslot” in het hoofdstuk „Wegwijs
in uw auto”). Houd er tijdens het slepen
rekening mee dat de rem- en stuurbekrachtiging
niet werken als de motor niet draait, waardoor
meer kracht nodig is voor de bediening van het
rempedaal en het stuur. Gebruik voor het
slepen geen elastische kabels en rijd zo
gelijkmatig mogelijk. Controleer tijdens het
slepen of de sleepkabel geen carrosseriedelen
kan beschadigen. Houdt u bij het slepen van
een auto aan de wettelijke voorschriften. Dit
geldt zowel voor het slepen zelf als voor het
gedrag naar andere weggebruikers.
ATTENTIE
Het sleepoog voor en achter mag
uitsluitend worden gebruikt voor
pechgevallen op een vlakke weg. Slepen,
waarbij gebruik moet worden gemaakt van een
sleepverbinding (sleepstang) die aan de
wettelijke eisen voldoet, is toegestaan over
korte afstanden om de auto op een vlakke weg
te verplaatsen als voorbereiding op transport
m.b.v. een afsleepauto of een autoambulance.
De sleepogen MOGEN NIET worden gebruikt
voor het slepen van het voertuig buiten een
vlakke weg of als er obstakels aanwezig zijn
en/of voor het slepen met sleepkabels of andere
elastische materialen. Naast bovenstaande
voorwaarden moeten de twee voertuigen (het
slepende en het gesleepte) tijdens het slepen
ook zo veel mogelijk in een rechte lijn achter
elkaar blijven.
ATTENTIE
151-182 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:15 Pagina 181

182
WEGWIJS
IN UW AUTO
VEILIGHEIDSTARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER

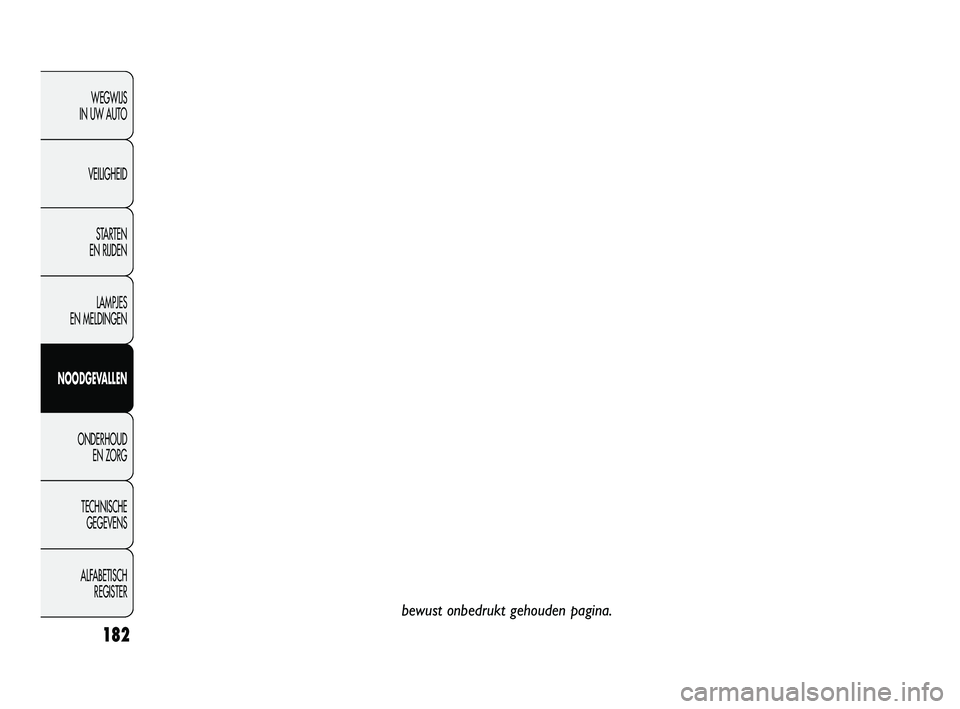

bewust onbedrukt gehouden pagina.
151-182 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:15 Pagina 182

183
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALF

ABETISCH
REGISTER
ONDERHOUD EN ZORG
GEPROGRAMMEERD ONDERHOUD
Doelmatig onderhoud is een beslissende factor voor
een lange levensduur, de beste prestaties en een zo
zuinig mogelijk gebruik van de auto.
Om dit te realiseren heeft Abarth een reeks controle-
en onderhoudsbeurten samengesteld die om de 15.000
km moeten worden uitgevoerd.
Onthoud echter dat het geprogrammeerd onderhoud
niet volledig toereikend is om de auto in optimale staat
te houden: zowel in de beginperiode voor de
servicebeurt bij 15.000 kilometer als daarna, tussen
twee servicebeurten in, moet regelmatig wat aandacht
aan de auto worden geschonken. Controleer
bijvoorbeeld regelmatig de bandenspanning en de
vloeistofniveaus en vul deze laatste zo nodig bij. BELANGRIJK De servicebeurten van het
Geprogrammeerd Onderhoud zijn door de fabrikant
voorgeschreven.
Het niet uitvoeren van deze servicebeurten kan het
vervallen van de garantie tot gevolg hebben.
De werkzaamheden van het geprogrammeerd
onderhoud kunnen door het Abarth Servicenetwerk
tegen vaste tarieftijden worden uitgevoerd.
Eventuele reparaties die nodig blijken tijdens het
uitvoeren van de diverse inspecties en controles van het
geprogrammeerd onderhoud, worden uitsluitend na
toestemming van de klant uitgevoerd.
BELANGRIJK Het is raadzaam eventuele kleine defecten
onmiddellijk door het Abarth Servicenetwerk te laten
verhelpen en daarmee niet te wachten tot de volgende
servicebeurt.
183-204 PUNTO Abarth NL 1ed 8-02-2012 14:52 Pagina 183

184
WEGWIJS
IN UW AUTO
VEILIGHEIDSTARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALF

ABETISCH REGISTER
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●
GEPROGRAMMEERD ONDERHOUDSSCHEMA
De onderhoudsbeurten moeten om de 15.000 km worden uitgevoerd.
x 1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Banden op conditie en slijtage controleren en bandenspanning eventueel herstellen
Werking verlichting (koplamp- en achterlichtunits,
richtingaanwijzers, waarschuwingsknipperlichten, bagageruimte,
interieur, dashboardkastje, waarschuwings-/controlelampjes enz.)
controleren
Werking ruitenwissers/-sproeiers voor/achter controleren
en eventueel sproeiermonden afstellen
Stand wisserbladen voor en achter controleren en wisserbladen
op slijtage controleren
Remblokken voor (schijfremmen) op conditie en slijtage
controleren en werking waarschuwingslampje voor versleten
remblokken controleren
Remblokken achter (schijfremmen) op conditie en slijtage
controleren en werking waarschuwingslampje voor versleten
remblokken controleren
Visueel de conditie controleren van: buitenzijde carrosserie,
bodemplaatbescherming, uitlaat, brandstof- en remleidingen,
rubber delen (stofkappen, hoezen enz.), en rubber slangen van
het rem- en brandstofsysteem
Vergrendelmechanismen van motorkap en achterklep
op vervuiling controleren en mechanismen smeren
Vloeistofniveaus controleren en eventueel bijvullen (remsysteem,
hydraulische koppelingbediening, ruitensproeiers, accu,
motorkoelsysteem enz.)
Handrem controleren en eventueel afstellen
Conditie van aandrijfriem(en) voor de hulporganen visueel
controleren
183-204 PUNTO Abarth NL 1ed 8-02-2012 14:52 Pagina 184

185
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALF

ABETISCH
REGISTER
( 1 )Om de juiste werking te garanderen en om ernstige schade aan de motor te\
voorkomen, is het volgende
van fundamenteel belang:
– gebruik uitsluitend het merk en type bougies dat specifiek voor de 1.4 T\
urbo MultiAir motor is
voorgeschreven (zie de paragraaf „Motor”);
– houdt u strikt aan het vervangingsinterval van de bougies dat in het Geprogramme\
erd
Onderhoudsschema staat aangegeven;
– het is raadzaam u hiervoor tot het Abarth Servicenetwerk te wenden.
(2) Als de auto is uitgerust met de esseesse-set (voor bepaalde uitvoeringe\
n/markten) moet de motorolie en het
oliefilter om de 10.000 km of in ieder geval om de 12 maanden worden ver\
vangen.
●●
●●● ●● ●
●●● ●● ● ●
●
●●● ●● ● ●● ●
●●●●●●● ●● ●● ●
●● ●
●●● ●● ●
x 1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Conditie van getande distributieriem visueel controleren
Uitlaatgasemissie controleren
Motormanagementsysteem controleren (m.b.v. diagnosestekker)
Aandrijfriem(en) voor hulporganen vervangen
Getande distributieriem vervangen (*)
Bougies vervangen (1)
Luchtfilterelement vervangen
Motorolie en oliefilter vervangen (of om de 12 maanden) (2)
Remvloeistof vervangen (of om de 24 maanden)
Pollenfilter vervangen (of om de 15 maanden)
(*) Ongeacht de kilometerstand moet de distributieriem bij zware bedrijfsoms\
tandigheden (koude klimaten, gebruik in stadsverkee r, langdurig
stationair draaien, stoffige omgeving) om de 4 jaar of in ieder geval o\
m de 5 jaar worden vervangen.
183-204 PUNTO Abarth NL 1ed 8-02-2012 14:52 Pagina 185

186
ZWAAR GEBRUIK VAN DE AUTO
Als de auto overwegend onder zware
bedrijfsomstandigheden rijdt, zoals:
❒rijden op stoffige wegen;
❒veel korte ritten (minder dan 7-8 km) en bij
buitentemperaturen onder nul;
❒veel langdurig stationair draaiende motor of lange
ritten bij lage snelheden (bijv. bij huis-aan-huis
bezorging) of als de auto lang stilstaat;
❒in de stad;
is het noodzakelijk de volgende controles vaker uit te
voeren, dan in het Geprogrammeerd
Onderhoudsschema staat aangegeven:
❒remblokken voor (schijfremmen) op conditie en
slijtage controleren;
❒vergrendelmechanismen van de motorkap en
achterklep op vervuiling controleren en
mechanismen smeren;
❒visueel de conditie controleren van: motor,
versnellingsbak, aandrijfassen, uitlaat, brandstof- en
remleidingen, rubber delen (stofkappen, hoezen enz.)
en rubber slangen van rem- en brandstofsysteem;
❒acculading en niveau van het elektrolyt in de accu
controleren;
❒conditie van aandrijfriemen voor hulporganen visueel
controleren;
❒pollenfilter controleren en eventueel vervangen;
❒luchtfilter controleren en eventueel vervangen.
PERIODIEKE CONTROLES
Iedere 1.000 km of voor een lange reis controleren en
eventueel bijvullen:
❒niveau van de motorkoelvloeistof;
❒niveau van de remvloeistof;
❒niveau van de ruitensproeiervloeistof;
❒conditie en spanning van de banden;
❒werking verlichting (koplamp-/achterlichtunits,
richtingaanwijzers, waarschuwingsknipperlichten
enz.);
❒werking ruitenwissers/-sproeiers voor/achter en
stand/slijtage wisserbladen voor/achter.
Iedere 3.000 km controleren en eventueel bijvullen:
motorolieniveau.
Gebruik bij voorkeur producten van PETRONAS
LUBRICANTS omdat die speciaal zijn afgestemd op de
Abarth-modellen (zie de „Vullingstabel” in het hoofdstuk
„Technische gegevens”).
WEGWIJS
IN UW AUTO
VEILIGHEIDSTARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALF

ABETISCH REGISTER
183-204 PUNTO Abarth NL 1ed 8-02-2012 14:52 Pagina 186

187
fig. 166
Rook nooit tijdens
werkzaamheden in de
motorruimte: er kunnen licht
ontvlambare gassen aanwezig
zijn; brandgevaar.
ATTENTIE
Belangrijk; tijdens het
bijvullen mogen de
vloeistoffen met
verschillende specificaties niet
gemengd worden: als de
specificaties van de vloeistoffen
verschillen, kan de auto ernstig
beschadigd worden.
1. Koelvloeistof – 2. Accu – 3. Ruitensproeiervloeistof –
4. Remvloeistof – 5. Motorolie.
13 2
4
5
F0U170Ab
NIVEAUS
CONTROLEREN
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALF

ABETISCH
REGISTER
183-204 PUNTO Abarth NL 1ed 8-02-2012 14:52 Pagina 187

188
WEGWIJS
IN UW AUTO
VEILIGHEIDSTARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALF

ABETISCH REGISTER
F0U171Abfig. 167
MOTOROLIE fig. 167
Controleer het oliepeil als de auto op een vlakke
ondergrond staat en enige minuten (circa 5) na het
uitzetten van de motor.
Het oliepeil moet altijd tussen het MIN- en MAX-
merkteken op de oliepeilstok B staan.
Het verschil tussen het MIN- en MAX-merkteken komt
overeen met ongeveer 1 liter.
Als het olieniveau dicht bij of onder het MIN-merkteken
staat, moet via de olievulopening A motorolie tot aan
het MAX-merkteken worden bijgevuld.
Het olieniveau mag nooit het MAX-merkteken
overschrijden. MOTOROLIEVERBRUIK
Als richtlijn geldt een maximaal motorolieverbruik van
ongeveer 400 gram per 1000 km.
De motor van een nieuwe auto moet nog worden
ingereden. Dit betekent dat het motorolieverbruik pas
na de eerste 5.000 ÷ 6.000 km stabiliseert.
BELANGRIJK Het motorolieverbruik hangt af van de
rijstijl en de gebruiksomstandigheden van de auto.
BELANGRIJK Na het bijvullen of het verversen van de
olie, moet u de motor enige seconden laten draaien,
vervolgens de motor uitzetten en na enige minuten het
oliepeil controleren.
Wees bij het uitvoeren van
werkzaamheden in de motorruimte
extra voorzichtig als de motor nog warm is:
gevaar voor verbranding. Onthoud dat bij een
warme motor de elektroventilateur onverwacht
kan inschakelen: kans op verwonding. Pas op als
u sjaals, dassen of loszittende kledingstukken
draagt: deze kunnen door de bewegende
onderdelen worden gegrepen.
ATTENTIE
Vul nooit olie bij met andere specificaties
dan de olie waarmee de motor is gevuld.
183-204 PUNTO Abarth NL 1ed 8-02-2012 14:52 Pagina 188
