2012 Abarth Punto Instructieboek (in Dutch)

141

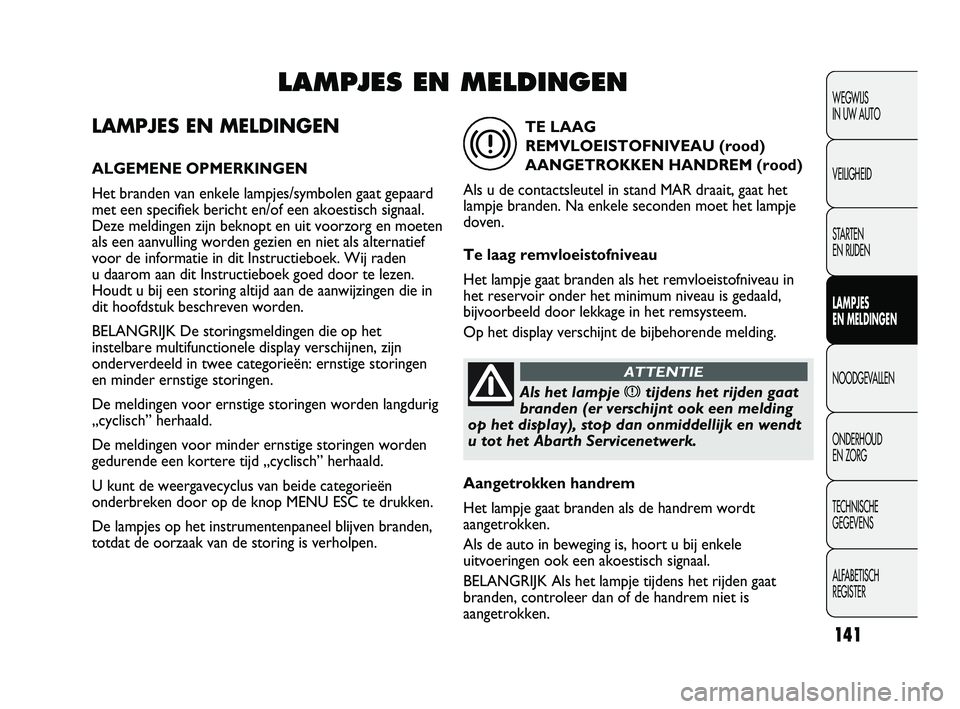

LAMPJES EN MELDINGEN
ALGEMENE OPMERKINGEN
Het branden van enkele lampjes/symbolen gaat gepaard
met een specifiek bericht en/of een akoestisch signaal.
Deze meldingen zijn beknopt en uit voorzorg en moeten
als een aanvulling worden gezien en niet als alternatief
voor de informatie in dit Instructieboek. Wij raden
u daarom aan dit Instructieboek goed door te lezen.
Houdt u bij een storing altijd aan de aanwijzingen die in
dit hoofdstuk beschreven worden.
BELANGRIJK De storingsmeldingen die op het
instelbare multifunctionele display verschijnen, zijn
onderverdeeld in twee categorieën: ernstige storingen
en minder ernstige storingen.
De meldingen voor ernstige storingen worden langdurig
„cyclisch” herhaald.
De meldingen voor minder ernstige storingen worden
gedurende een kortere tijd „cyclisch” herhaald.
U kunt de weergavecyclus van beide categorieën
onderbreken door op de knop MENU ESC te drukken.
De lampjes op het instrumentenpaneel blijven branden,
totdat de oorzaak van de storing is verholpen.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTERLAMPJES EN MELDINGEN
Als het lampje xtijdens het rijden gaat
branden (er verschijnt ook een melding
op het display), stop dan onmiddellijk en wendt
u tot het Abarth Servicenetwerk.
ATTENTIE
TE LAAG
REMVLOEISTOFNIVEAU (rood)
AANGETROKKEN HANDREM (rood)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het lampje
doven.
Te laag remvloeistofniveau
Het lampje gaat branden als het remvloeistofniveau in
het reservoir onder het minimum niveau is gedaald,
bijvoorbeeld door lekkage in het remsysteem.
Op het display verschijnt de bijbehorende melding.
x
Aangetrokken handrem
Het lampje gaat branden als de handrem wordt
aangetrokken.
Als de auto in beweging is, hoort u bij enkele
uitvoeringen ook een akoestisch signaal.
BELANGRIJK Als het lampje tijdens het rijden gaat
branden, controleer dan of de handrem niet is
aangetrokken.
141-150 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:11 Pagina 141

142
WEGWIJS
IN UW AUTO
VEILIGHEIDSTARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER
STORING ABS (geel)
Als u de contactsleutel in stand MAR draait,
gaat het lampje branden. Na enkele seconden
moet het lampje doven.
Het lampje gaat branden als het systeem defect of niet
beschikbaar is. In dat geval blijft het remsysteem
normaal werken, maar zonder de mogelijkheden van het
ABS. Rijd voorzichtig verder en wendt u zo snel
mogelijk tot het Abarth Servicenetwerk.
Op het display verschijnt de bijbehorende melding.
>
STORING EBD (rood/geel)
Als bij een draaiende motor
tegelijkertijd de waarschuwingslampjes
xen >gaan branden, dan is er een storing in het
EBD-systeem of is het systeem niet beschikbaar; in dat
geval kunnen bij krachtig remmen de achterwielen
vroegtijdig blokkeren waardoor de auto kan gaan
slippen. Rijd direct zeer voorzichtig naar de dichtstbijzijnde
werkplaats van het Abarth Servicenetwerk om het
systeem te laten controleren.
Op het display verschijnt de bijbehorende melding.
>
x
STORING ESP
(geel)
Als u de contactsleutel in stand MAR draait,
gaat het lampje branden. Na enkele seconden
moet het lampje doven.
Storing in ESP/ASR
Als het lampje niet dooft of blijft branden tijdens het
rijden, dan is er een storing in het ESP/ASR-systeem.
Wendt u in dat geval zo snel mogelijk tot het Abarth
Servicenetwerk.
Op het display verschijnt de bijbehorende melding.
Opmerking Als het lampje knippert tijdens het rijden,
dan geeft dit aan dat het ESP in werking is getreden.
Storing Hill Holder
(voor bepaalde uitvoeringen/markten)
Als het lampje gaat branden, is er een storing in het Hill
Holder-systeem. Wendt u in dat geval zo snel mogelijk
tot het Abarth Servicenetwerk.
Op het display verschijnt de bijbehorende melding.
á
STORING AIRBAG (rood)
Als u de contactsleutel in stand MAR draait,
gaat het lampje branden. Na enkele seconden
moet het lampje doven.
Als het lampje continu blijft branden, geeft dit een
storing in het airbagsysteem aan.
Op het display verschijnt de bijbehorende melding.
¬
141-150 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:11 Pagina 142

143
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
NIET OMGELEGDE VEILIGHEIDSGORDELS (rood)
Het lampje gaat continu branden als bij
stilstaande auto de veiligheidsgordel aan
bestuurderszijde niet goed is omgelegd.
Als de auto rijdt en de veiligheidsgordels voor zijn niet
goed omgelegd, dan gaat het lampje knipperen en klinkt
een akoestisch signaal (zoemer).
<
Als u de contactsleutel in stand MAR
draait en het lampje ¬gaat niet
branden of blijft branden tijdens het rijden, dan
is er mogelijk een storing in de veiligheidssystemen;
in dat geval kunnen de airbags of gordelspanners
niet geactiveerd worden bij een ongeval of, in
een zeer beperkt aantal gevallen, niet op de
juiste wijze geactiveerd worden. Voordat
u verder rijdt, dient u contact op te nemen met
het Abarth Servicenetwerk om het systeem
direct te laten controleren.
ATTENTIE
Een defect lampje ¬(lampje gedoofd)
wordt aangegeven doordat het lampje
voor de uitgeschakelde frontairbag aan
passagierszijde “langer dan de normale
4 seconden knippert.
ATTENTIE
Het lampje “geeft bovendien
eventuele storingen van het lampje ¬
aan. Dit wordt aangegeven door het langer
knipperen van het lampje “dan de normale 4
seconden. In dat geval kan het lampje ¬geen
storingen in de airbag-/gordelspannersystemen
aangeven. Voordat u verder rijdt, dient
u contact op te nemen met het Abarth
Servicenetwerk om het systeem direct te laten
controleren.
ATTENTIE
AIRBAG PASSAGIERSZIJDE UITGESCHAKELD (geel)
Het lampje
“brandt als de frontairbag aan
passagierszijde is uitgeschakeld.
Als u bij ingeschakelde frontairbag aan passagierszijde
de contactsleutel in stand MAR draait, gaat het lampje
“ongeveer 4 seconden branden en vervolgens
4 seconden knipperen. Hierna moet het lampje doven.
“
Het akoestische signaal (zoemer) van het SBR-systeem
(Seat Belt Reminder) kan alleen worden uitgeschakeld
door het Abarth Servicenetwerk.
Het systeem kan weer worden ingeschakeld via het
setup-menu.
141-150 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:11 Pagina 143

144
WEGWIJS
IN UW AUTO
VEILIGHEIDSTARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER
TE LAGE MOTOROLIEDRUK (rood)
Als u de contactsleutel in stand MAR draait,
gaat het lampje branden. Het moet doven
zodra de motor is aangeslagen.
Het lampje gaat continu branden en er verschijnt een
melding op het display als de motoroliedruk
onvoldoende is.
v
Als het lampje vtijdens het rijden
gaat branden (er verschijnt ook een
melding op het display), zet dan onmiddellijk de
motor uit en wendt u tot het Abarth
Servicenetwerk.
ATTENTIE
STORING EOBD-SYSTEEM (geel)
Als u onder normale omstandigheden de
contactsleutel in stand MAR zet, dan gaat het
lampje branden. Het lampje moet doven als de motor is
gestart. Het lampje gaat eerst branden om de juiste
werking ervan aan te geven. Als het lampje blijft branden
of tijdens het rijden gaat branden:
❒ continu branden: duidt op een defect in het inspuit-
/ontstekingssysteem. Dit kan tot gevolg hebben dat
schadelijke uitlaatgasemissie toeneemt, de prestaties
verminderen, de auto slechter gaat rijden en het
brandstofverbruik toeneemt.
Op het display verschijnt de bijbehorende melding.
U kunt onder deze omstandigheden doorrijden zonder
te veel van de motor te eisen of met hoge snelheid te
rijden. Als lang met een brandend waarschuwingslampje
wordt doorgereden, kunnen beschadigingen ontstaan.
Wendt u zo snel mogelijk tot het Abarth
Servicenetwerk.
Het lampje dooft als de storing verdwijnt. De storing
wordt door het systeem in het geheugen opgeslagen.
❒ knipperend: duidt op een mogelijke beschadiging van
de katalysator (zie „EOBD-systeem” in het
hoofdstuk „Wegwijs in uw auto”).
U
141-150 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:11 Pagina 144

145
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als u de contactsleutel in stand MAR
draait en het lampje Ugaat niet
branden of het gaat branden of knipperen
tijdens het rijden (er verschijnt ook een melding
op het display), wendt u dan zo snel mogelijk
tot het Abarth Servicenetwerk. De werking van
het lampje U kan met speciale apparatuur
door de verkeerspolitie gecontroleerd worden.
Houdt u aan de wetgeving van het land waarin
u rijdt.
ATTENTIE
Als het lampje knippert, moet het gaspedaal minder diep
worden ingetrapt om het motortoerental te verlagen
totdat het lampje stopt met knipperen; u kunt met
matige snelheid doorrijden waarbij rij-omstandigheden
moeten worden vermeden die kunnen leiden tot het
opnieuw gaan knipperen van het lampje. Wendt u zo
snel mogelijk tot het Abarth Servicenetwerk. TE HOGE
KOELVLOEISTOFTEMPERATUUR
(rood)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het lampje
doven. Het lampje gaat branden als de motor te warm
is. Als het lampje gaat branden, moeten de volgende
maatregelen worden genomen:
❒ bij normale rij-omstandigheden: stop de auto, zet de
motor uit en controleer of het niveau van de
koelvloeistof in het reservoir onder het MIN-
merkteken staat. Als dat het geval is, wacht dan
enkele minuten zodat de motor kan afkoelen, open
vervolgens langzaam en voorzichtig de dop, vul
koelvloeistof bij en controleer of de koelvloeistof
tussen het MIN- en MAX-merkteken op het
reservoir staat. Controleer ook of er geen vloeistof
weglekt. Als bij het starten van de motor het lampje
opnieuw gaat branden, wendt u dan tot het Abarth
Servicenetwerk.
❒ Als de auto onder zware bedrijfsomstandigheden
wordt gebruikt (bijvoorbeeld het trekken van een
aanhanger bergopwaarts of met volbeladen auto):
verlaag de snelheid en zet, als het lampje blijft
branden, de auto stil. Wacht 2 tot 3 minuten met
draaiende motor en geef iets gas voor een snellere
circulatie van de koelvloeistof. Zet vervolgens de
motor uit. Controleer het vloeistofniveau zoals
hiervoor beschreven.
ç
141-150 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:11 Pagina 145

146
WEGWIJS
IN UW AUTO
VEILIGHEIDSTARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER
BELANGRIJK Bij zware bedrijfsomstandigheden is het
raadzaam de motor enkele minuten te laten draaien met
iets ingetrapt gaspedaal voordat u de motor uitzet.
Op het display verschijnt de bijbehorende melding.
BRANDSTOFRESERVE (geel)Als u de contactsleutel in stand MAR draait,
gaat het lampje branden. Na enkele seconden
moet het lampje doven.
Het lampje gaat branden als er nog ongeveer 7 liter
brandstof aanwezig is.
BELANGRIJK Als het waarschuwingslampje knippert,
dan is er een storing in het systeem. Wendt u voor
controle van het systeem tot het Abarth
Servicenetwerk.
ç
MISTLAMPEN (groen) Het lampje gaat branden als de mistlampen
voor worden ingeschakeld.
5
BUITENVERLICHTING EN DIMLICHT (groen)
FOLLOW ME HOME (groen)
Buitenverlichting en dimlicht
Het lampje gaat branden als de buitenverlichting of het
dimlicht wordt ingeschakeld.
Follow me home
Het lampje gaat branden als dit systeem wordt gebruikt
(zie „Follow me home” in het hoofdstuk „Wegwijs in
uw auto”). Op het display verschijnt de bijbehorende
melding.
3
RICHTINGAANWIJZER RECHTS (groen – knipperend)
Het lampje gaat branden als de
richtingaanwijzerhendel omhoog wordt
gezet of, tegelijkertijd met het lampje van de
linker richtingaanwijzer, als de drukknop voor
de waarschuwingsknipperlichten wordt ingedrukt.
D
RICHTINGAANWIJZER LINKS (groen – knipperend)
Het lampje gaat branden als de
richtingaanwijzerhendel omlaag wordt
gezet of, tegelijkertijd met het lampje van de
rechter richtingaanwijzer, als de drukknop voor
de waarschuwingsknipperlichten wordt ingedrukt.
F
141-150 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:11 Pagina 146

147
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
CRUISE-CONTROL(SNELHEIDSREGELAAR)
(groen) (voor bepaalde
uitvoeringen/markten)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het lampje
doven.
Het lampje brandt als de draaiknop van de cruise-
control in stand ON staat.
Op het display verschijnt de bijbehorende melding.
Ü
GROOTLICHT (blauw) Het lampje gaat branden als het grootlicht
wordt ingeschakeld.
1
MISTACHTERLICHTEN (geel)
Het lampje gaat branden als de
mistachterlichten worden ingeschakeld.
4
NIET GOED GESLOTEN PORTIEREN (rood)
Het symbool wordt op het display
weergegeven als een of meer portieren of de achterklep
niet goed gesloten zijn.
Op het display verschijnt de bijbehorende melding.
Als de auto in beweging is met geopende portieren,
klinkt een akoestisch signaal.
´
TE LAAG MOTOROLIENIVEAU
(rood)
Het symbool wordt op het display
weergegeven als het motoroliepeil onder het
minimum niveau is gedaald. Herstel het juiste
motoroliepeil (zie „Niveaus controleren” in het
hoofdstuk „Onderhoud en zorg”).
Op het display verschijnt de bijbehorende melding.
k
ALGEMENE STORINGSMELDING (geel)
Storing motoroliedruksensor
Het symbool wordt op het display weergegeven bij een
storing in de motoroliedruksensor. Wendt u zo snel
mogelijk tot het Abarth Servicenetwerk om de storing
te laten verhelpen.
è
STORING ELEKTRISCHE STUURBEKRACHTIGING
(rood)
Als het symbool op het display wordt weergegeven,
werkt de elektrische stuurbekrachtiging niet en is meer
kracht nodig voor het draaien van het stuur: wendt
u tot het Abarth Servicenetwerk.
Op het display verschijnt de bijbehorende melding.
g
141-150 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:11 Pagina 147

148
WEGWIJS
IN UW AUTO
VEILIGHEIDSTARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER
STORING ELEKTRONISCHESTARTBLOKKERING
– FIAT CODE (geel)
(voor bepaalde uitvoeringen/markten)
Het symbool wordt op het display weergegeven (er
verschijnt ook een melding), als er een storing is in het
Fiat Code-systeem of, indien aanwezig, het diefstalalarm:
wendt u in dat geval zo snel mogelijk tot het Abarth
Servicenetwerk.
Y
VERSLETEN REMBLOKKEN
(geel)
Het symbool wordt op het display
weergegeven als de remblokken voor versleten zijn; laat
deze dan zo snel mogelijk vervangen.
Op het display verschijnt de bijbehorende melding.
d
DEFECTE BUITENVERLICHTING (geel)
(voor bepaalde uitvoeringen/markten)
Het symbool wordt op het display weergegeven
als er een storing is in een van de volgende lampen:
– buitenverlichting
– remlichten
– mistachterlichten
– richtingaanwijzers
– kentekenplaatverlichting
– dagverlichting D.R.L.
Op het display verschijnt de bijbehorende melding.
De oorzaak van de storing kan zijn: doorbranden van
een of meer lampen, doorbranden van de bijbehorende
zekering of een onderbreking in de elektrische
verbinding.
W
BRANDSTOFNOODSCHAKELING
(geel)
Het symbool wordt op het display
weergegeven als de brandstofnoodschakeling is
ingeschakeld.
Op het display verschijnt de bijbehorende melding.
Zie voor het herstel van de werking van het systeem
„Brandstofnoodschakeling” in het hoofdstuk „Wegwijs
in uw auto”.
sRIJSTIJL SPORT
Het symbool wordt op het display
weergegeven als de rijstijl „Sport” is ingeschakeld en is
gedoofd als de rijstijl „Normal” is ingeschakeld (zie
„Dynamisch voertuigregelsysteem Abarth Manettino” in
het hoofdstuk „Wegwijs in uw auto”).S
141-150 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:11 Pagina 148
