VIGTIGT! Udskiftning af pærer til de forreste blinklys,
af nær- og fjernlysene kan udføres via brugen af den
pågældende adgangslåge (se afsnittet „Blinklys“ i dette
kapitel).
POSITIONSLYS fig. 137
Pæren udskiftes på følgende måde:
❒Fjern gummihætten ved hjælp af den tilhørende flig.
❒Tryk på begge sider af tapperne B og træk derefter
fatningen ud.
❒Fjern pæren C.
❒Fastgør fatningen igen, påmonter derefter
gummihætten og kontrollér, at den sidder rigtigt fast.
UDSKIFTNING AF UDVENDIG PÆRE
Angående type og effekt af de forskellige pærer, se
„Udskiftning af en pære“ i det foregående.

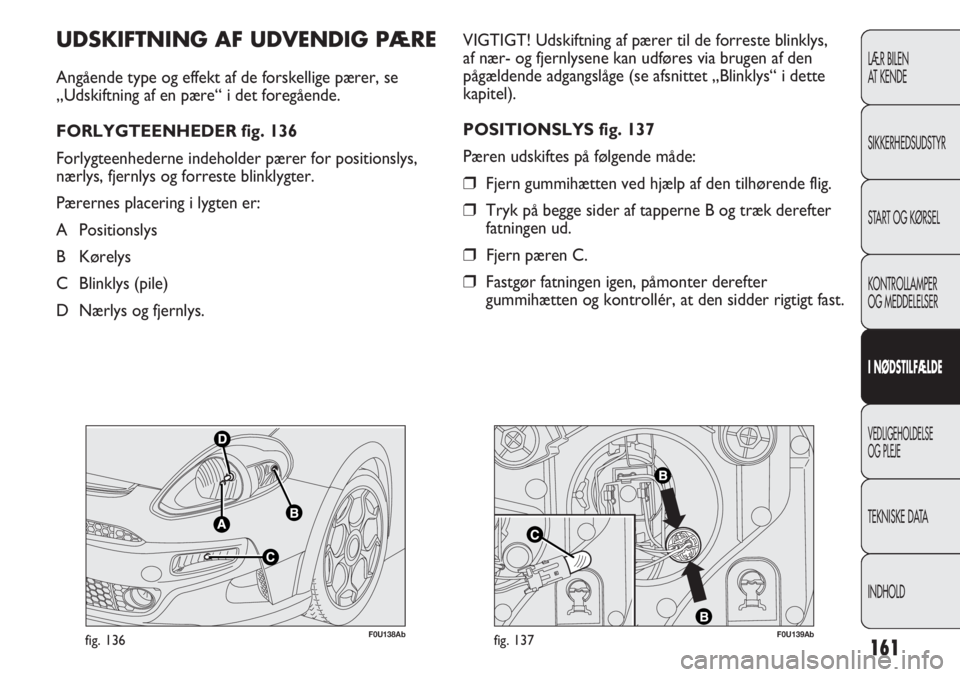

FORLYGTEENHEDER fig. 136
Forlygteenhederne indeholder pærer for positionslys,
nærlys, fjernlys og forreste blinklygter.
Pærernes placering i lygten er:
A Positionslys
B Kørelys
C Blinklys (pile)
D Nærlys og fjernlys.
161
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

162
F0U140Abfig. 138

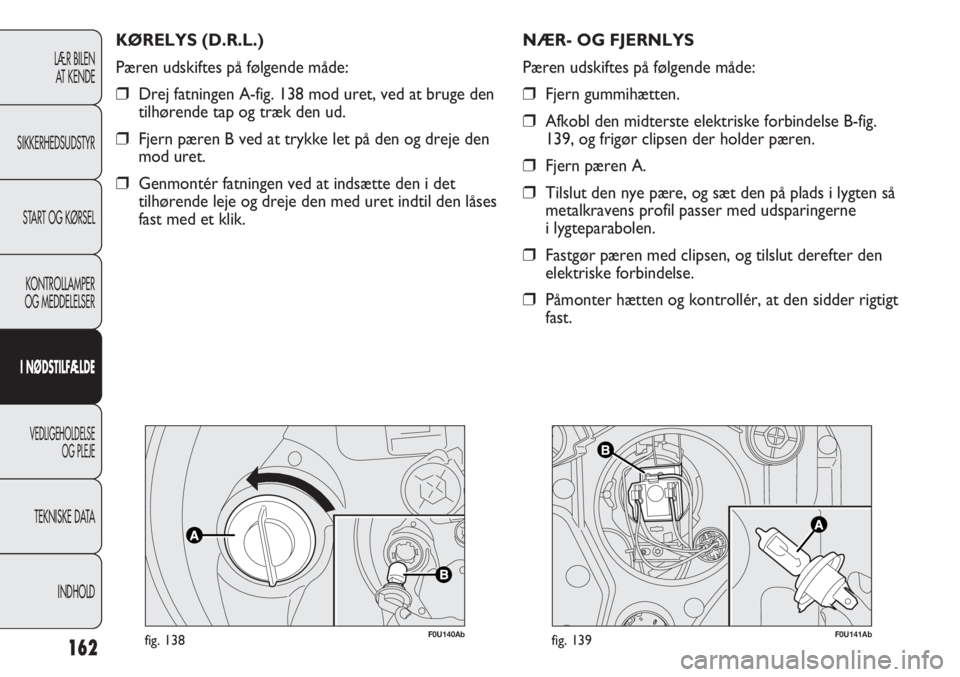

KØRELYS (D.R.L.)
Pæren udskiftes på følgende måde:
❒Drej fatningen A-fig. 138 mod uret, ved at bruge den
tilhørende tap og træk den ud.
❒Fjern pæren B ved at trykke let på den og dreje den
mod uret.
❒Genmontér fatningen ved at indsætte den i det
tilhørende leje og dreje den med uret indtil den låses
fast med et klik.
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U141Abfig. 139
NÆR- OG FJERNLYS
Pæren udskiftes på følgende måde:
❒Fjern gummihætten.
❒Afkobl den midterste elektriske forbindelse B-fig.
139, og frigør clipsen der holder pæren.
❒Fjern pæren A.
❒Tilslut den nye pære, og sæt den på plads i lygten så
metalkravens profil passer med udsparingerne
i lygteparabolen.
❒Fastgør pæren med clipsen, og tilslut derefter den
elektriske forbindelse.
❒Påmonter hætten og kontrollér, at den sidder rigtigt
fast.

163
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U143Abfig. 141
A
A
B
F0U142Abfig. 140

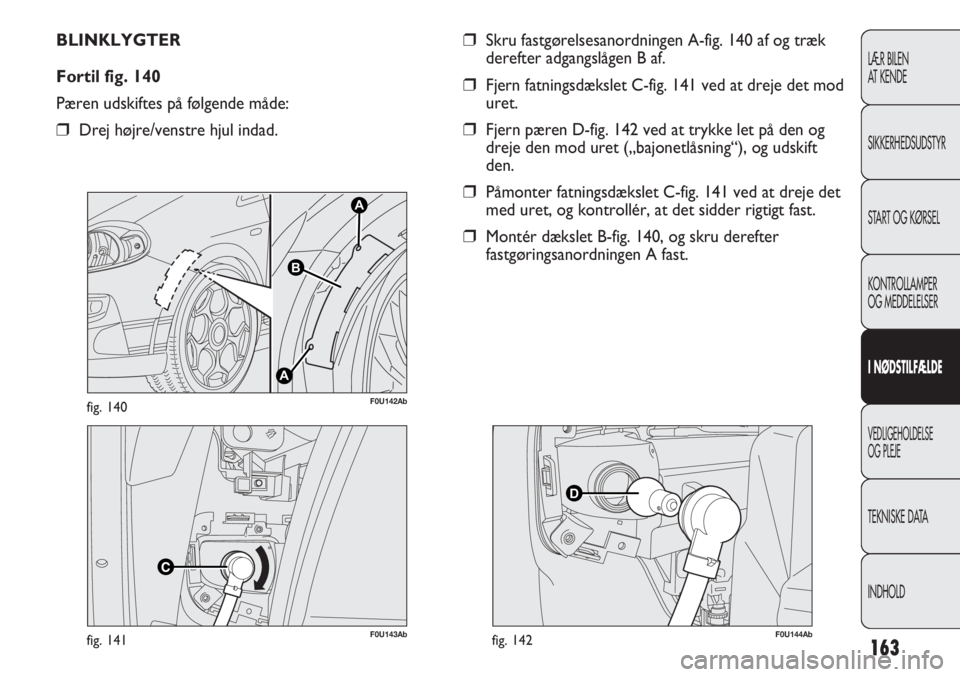

BLINKLYGTER
Fortil fig. 140
Pæren udskiftes på følgende måde:
❒Drej højre/venstre hjul indad.
D
F0U144Abfig. 142
❒Skru fastgørelsesanordningen A-fig. 140 af og træk
derefter adgangslågen B af.
❒Fjern fatningsdækslet C-fig. 141 ved at dreje det mod
uret.
❒Fjern pæren D-fig. 142 ved at trykke let på den og
dreje den mod uret („bajonetlåsning“), og udskift
den.
❒Påmonter fatningsdækslet C-fig. 141 ved at dreje det
med uret, og kontrollér, at det sidder rigtigt fast.
❒Montér dækslet B-fig. 140, og skru derefter
fastgøringsanordningen A fast.

164
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
C
AC
B
C
F0U147Abfig. 144
❒Fjern fastgøringsskruerne C og trække lygten ud.
❒Træk pæren A-fig.145 ud ved at dreje den mod uret
og frakobl den elektriske forbindelse.
F0U145Abfig. 143

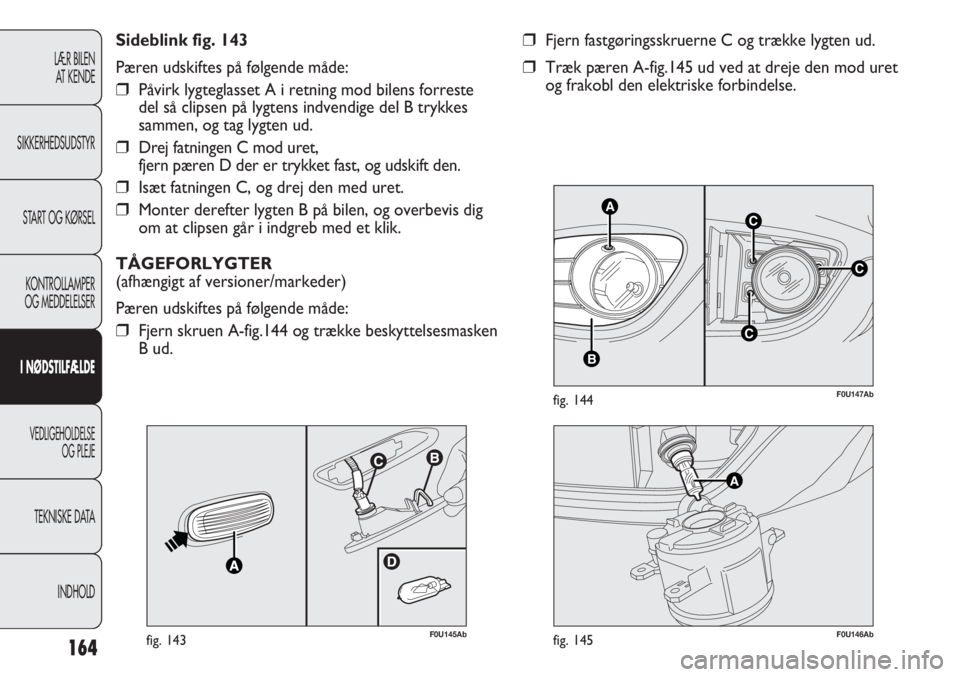

Sideblink fig. 143
