2012 Abarth Punto Evo ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

8
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Οι χρησιμοποιημένες μπαταρίες μολύνουν το
περιβάλλον. Θα πρέπει να τις πετάτε στα
προβλεπόμενα ειδικά δοχεία όπως ορίζει
η νομοθεσία ή να τις δίνετε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Abarth, όπου και θα ασχοληθούν
εκείνοι με την απόρριψή τους.ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΑΛΥΜΜΑΤΟΣ
ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ
εικ. 7
Για την αντικατάσταση του καλύμματος του
τηλεχειριστήριου ακολουθήστε τη διαδικασία που
φαίνεται στην εικόνα.
Παραγγελία για πρόσθετα τηλεχειριστήρια
Το σύστημα μπορεί να αναγνωρίσει μέχρι
8 τηλεχειριστήρια. Όταν είναι απαραίτητο να
παραγγείλετε ένα καινούργιο τηλεχειριστήριο,
απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της
Abarth παίρνοντας μαζί σας την κάρτα CODE, ένα
προσωπικό έγγραφο αναγνώρισης, και τα έγγραφα
απόδειξης ιδιοκτησίας του αυτοκινήτου.
εικ. 7
F0U008Ab

9
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΜΗΧΑΝΙΚΟ ΚΛΕΙΔΙ εικ.8
Το μεταλλικό τμήμα A του κλειδιού είναι σταθερό.
Το κλειδί ενεργοποιεί:
❒το διακόπτη ανάφλεξης
❒την κλειδαριά των θυρών
❒το άνοιγμα/κλείσιμο της τάπας του ρεζερβουάρ
καυσίμου (για εκδόσεις/αγορές στις οποίες
προβλέπεται).
ΣΥΝΑΓΕΡΜΟΣ
Το σύστημα του συναγερμού του αυτοκινήτου διατίθεται
στη σειρά αξεσουάρ της Abarth.
εικ. 8
F0U009Ab

10
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Στη συνέχεια αναφέροντα συνοπτικά οι βασικές λειτουργίες που μπορούν να ενεργοποιηθούν με τα κλειδιά
(με και χωρίς τηλεχειριστήριο):
Τύπος κλειδιού
Μηχανικό κλειδί
Κλειδί με τηλεχειριστήριο
Οπτική επισήμανση
Αναβόσβημα φλας
(μόνο με κλειδί με
τηλεχειριστήριο)
Led αποτροπής
Ξεκλείδωμα κλειδαριών
Αριστερόστροφη
περιστροφή κλειδιού
(στην πλευρά του οδηγού)
Αριστερόστροφη
περιστροφή κλειδιού
(στην πλευρά του οδηγού)
Σύντομη πίεση
επάνω στο πλήκτρο
Ë
2 αναβοσβησίματα
ΣβήσιμοΚλείδωμα κλειδαριών
από έξω
Δεξιόστροφη περιστροφή
κλειδιού
(στην πλευρά του οδηγού)
Δεξιόστροφη περιστροφή
κλειδιού
(στην πλευρά του οδηγού)
Σύντομη πίεση
επάνω στο πλήκτρο
Á
1 αναβόσβημα
Σταθερό άναμμα για 3
δευτερόλεπτα περίπου και
στη συνέχεια αναβόσβημα
αποτροπήςΕνεργοποίηση
Dead lock (*)
–
–
Διπλή πίεση
επάνω στο πλήκτρο
Á
3 αναβοσβησίματα
Διπλό αναβόσβημα και στη
συνέχεια αναβόσβημα
αποτροπήςΞεκλείδωμα κλειδαριάς
πόρτας πορτμπαγκάζ
–
–
Σύντομη πίεση
επάνω στο πλήκτρο
R
2 αναβοσβησίματα
Αναβόσβημα
αποτροπής
(*) Για εκδόσεις/αγορές στις οποίες προβλέπεται.

11
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
εικ. 9F0U010Ab
Στην περίπτωση παραβίασης του διακόπτη
ανάφλεξης (για π.χ. προσπάθεια κλοπής),
ελέγξτε τη λειτουργία στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Abarth πριν βάλετε μπροστά τον
κινητήρα.
ΠΡΟΣΟΧΗ
Βγαίνοντας από το αυτοκίνητο βγάζετε
πάντα το κλειδί, έτσι ώστε να μην
ενεργοποιήσει κάποιος, κατά λάθος, τα κουμπιά
ελέγχου. Θυμηθείτε να τραβήξετε το χειρόφρενο.
Αν το αυτοκίνητο είναι παρκαρισμένο σε ανηφόρα,
βάλτε την πρώτη ταχύτητα, ενώ αν το αυτοκίνητο
είναι παρκαρισμένο σε κατηφόρα, βάλτε την όπισθεν.
Μην αφήνετε ποτέ παιδιά μέσα στο αυτοκίνητο χωρίς
επίβλεψη.
ΠΡΟΣΟΧΗ

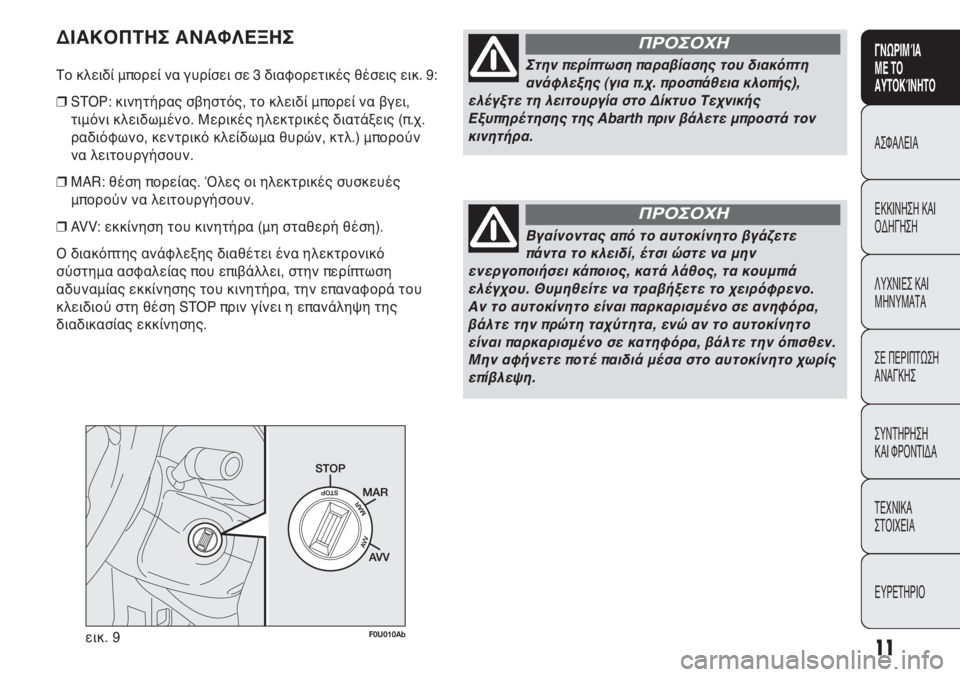

ΔΙΑΚΟΠΤΗΣ ΑΝΑΦΛΕΞΗΣ
Το κλειδί μπορεί να γυρίσει σε 3 διαφορετικές θέσεις εικ. 9:
❒STOP: κινητήρας σβηστός, το κλειδί μπορεί να βγει,
τιμόνι κλειδωμένο. Μερικές ηλεκτρικές διατάξεις (π.χ.
ραδιόφωνο, κεντρικό κλείδωμα θυρών, κτλ.) μπορούν
να λειτουργήσουν.
❒MAR: θέση πορείας. Όλες οι ηλεκτρικές συσκευές
μπορούν να λειτουργήσουν.
❒AVV: εκκίνηση του κινητήρα (μη σταθερή θέση).
Ο διακόπτης ανάφλεξης διαθέτει ένα ηλεκτρονικό
σύστημα ασφαλείας που επιβάλλει, στην περίπτωση
αδυναμίας εκκίνησης του κινητήρα, την επαναφορά του
κλειδιού στη θέση STOP πριν γίνει η επανάληψη της
διαδικασίας εκκίνησης.

12
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Μην βγάζετε ποτέ το κλειδί όταν το
αυτοκίνητο κινείται. Το τιμόνι θα μπλοκάρει
αυτόματα με το πρώτο στρίψιμο. Αυτό ισχύει πάντα,
ακόμα και στην περίπτωση που το αυτοκίνητο
ρυμουλκείται.
ΠΡΟΣΟΧΗ
Απαγορεύεται αυστηρά κάθε επέμβαση μετά
την αγορά του αυτοκινήτου, που έχει ως
αποτέλεσμα την παραβίαση του τιμονιού ή της
κολώνας του τιμονιού (π.χ. μοντάρισμα αντικλεπτικής
διάταξης), η οποία θα μπορούσε να προκαλέσει τη
μείωση των επιδόσεων του συστήματος και της
εγγύησης, σοβαρά προβλήματα στην ασφάλεια, καθώς
και την ασυμφωνία με τον τύπο του αυτοκινήτου.
ΠΡΟΣΟΧΗΚΛΕΙΔΩΜΑ ΤΙΜΟΝΙΟΥ
Ενεργοποίηση
Με το διακόπτη στη θέση STOP, βγάλτε το κλειδί και
γυρίστε το τιμόνι μέχρι να κλειδώσει.
Απενεργοποίηση
Μετακινήστε ελαφρά το τιμόνι ενώ γυρίζετε το κλειδί στη
θέση MAR.

13
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΠΙΝΑΚΑΣ ΟΡΓΑΝΩΝ
A Ταχύμετρο (δείκτης ταχύτητας)
B Δείκτης της στάθμης του
καυσίμου με λυχνία για τη
ρεζέρβα
C Δείκτης θερμοκρασίας
αντιψυκτικού υγρού κινητήρα με
λυχνία υπερθέρμανσης
D Στροφόμετρο
E Διαμορφώσιμη οθόνη πολλαπλών
λειτουργιών
F0U011Abεικ. 10

14
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

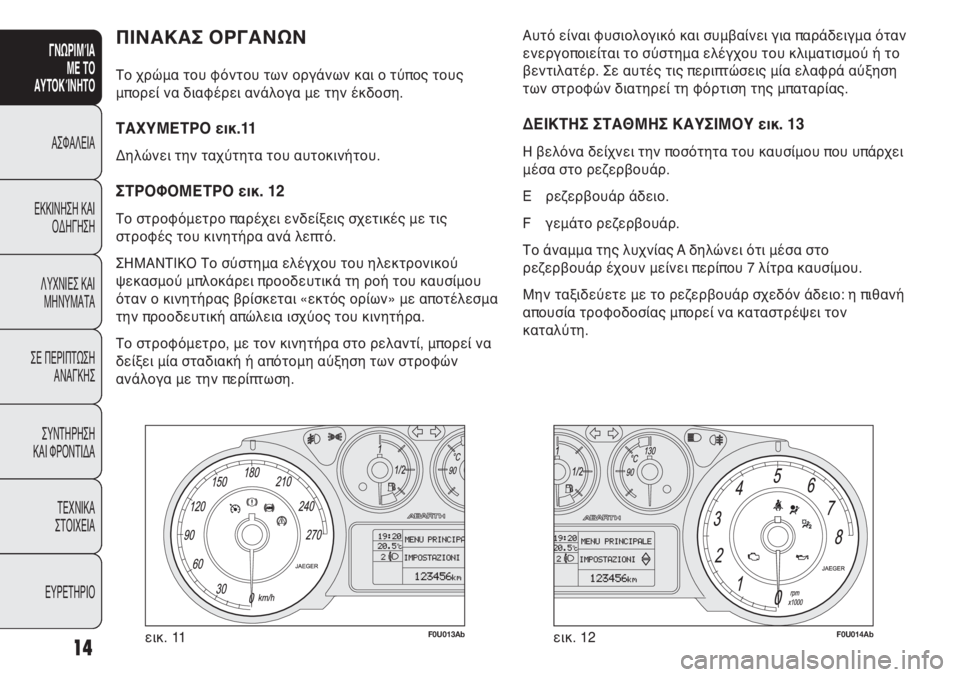

ΠΙΝΑΚΑΣ ΟΡΓΑΝΩΝ
Το χρώμα του φόντου των οργάνων και ο τύπος τους
μπορεί να διαφέρει ανάλογα με την έκδοση.
ΤΑΧΥΜΕΤΡΟ εικ.11
Δηλώνει την ταχύτητα του αυτοκινήτου.
ΣΤΡΟΦΟΜΕΤΡΟ εικ. 12
Το στροφόμετρο παρέχει ενδείξεις σχετικές με τις
στροφές του κινητήρα ανά λεπτό.
ΣΗΜΑΝΤΙΚΟ Το σύστημα ελέγχου του ηλεκτρονικού
ψεκασμού μπλοκάρει προοδευτικά τη ροή του καυσίμου
όταν ο κινητήρας βρίσκεται «εκτός ορίων» με αποτέλεσμα
την προοδευτική απώλεια ισχύος του κινητήρα.
Το στροφόμετρο, με τον κινητήρα στο ρελαντί, μπορεί να
δείξει μία σταδιακή ή απότομη αύξηση των στροφών
ανάλογα με την περίπτωση.Αυτό είναι φυσιολογικό και συμβαίνει για παράδειγμα όταν
ενεργοποιείται το σύστημα ελέγχου του κλιματισμού ή το
βεντιλατέρ. Σε αυτές τις περιπτώσεις μία ελαφρά αύξηση
των στροφών διατηρεί τη φόρτιση της μπαταρίας.
ΔΕΙΚΤΗΣ ΣΤΑΘΜΗΣ ΚΑΥΣΙΜΟΥ εικ. 13
Η βελόνα δείχνει την ποσότητα του καυσίμου που υπάρχει
μέσα στο ρεζερβουάρ.
E ρεζερβουάρ άδειο.
F γεμάτο ρεζερβουάρ.
Το άναμμα της λυχνίας A δηλώνει ότι μέσα στο
ρεζερβουάρ έχουν μείνει περίπου 7 λίτρα καυσίμου.
Μην ταξιδεύετε με το ρεζερβουάρ σχεδόν άδειο: η πιθανή
απουσία τροφοδοσίας μπορεί να καταστρέψει τον
καταλύτη.
εικ. 12
F0U014Abεικ. 11F0U013Ab

15
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U015Abεικ. 13F0U016Abεικ. 14 C Χαμηλή θερμοκρασία αντιψυκτικού υγρού του
κινητήρα.
H Υψηλή θερμοκρασία αντιψυκτικού υγρού του
κινητήρα.
Το άναμμα της λυχνίας B (μαζί με το μήνυμα που φαίνεται
επάνω στη διαμορφώσιμη οθόνη πολλαπλών λειτουργιών)
δηλώνει την υπερθέρμανση του αντιψυκτικού υγρού· σε
αυτήν τη περίπτωση σταματήστε τον κινητήρα και
απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της
Abarth. Δείτε όσα αναφέρονται στην παράγραφο «Ανεφοδιασμός
του αυτοκινήτου».
ΣΗΜΑΝΤΙΚΟ Αν η βελόνα βρίσκεται στην ένδειξη E με τη
λυχνία A να αναβοσβήνει, αυτό σημαίνει ότι υπάρχει μία
ανωμαλία στο σύστημα. Σε αυτήν την περίπτωση
απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της
Abarth για να ελέγξουν το σύστημα.
ΔΕΙΚΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΑΝΤΙΨΥΚΤΙΚΟΥ
ΥΓΡΟΥ ΚΙΝΗΤΗΡΑ εικ. 14
Ο δείκτης δείχνει τη θερμοκρασία του αντιψυκτικού
υγρού του κινητήρα και αρχίζει να παρέχει ενδείξεις όταν
η θερμοκρασία του υγρού ξεπεράσει τους 50°C περίπου.
Κάτω από κανονικές συνθήκες, η βελόνα θα πρέπει να
κινείται ελαφρά στην μεσαία περιοχή της κλίμακας
ανάλογα με τις συνθήκες λειτουργίας.
Εάν η βελόνα φτάσει στην κόκκινη περιοχή,
σβήστε αμέσως τον κινητήρα και επικοινωνήστε
με το Δίκτυο Τεχνικής Εξυπηρέτησης της
Abarth.
