2012 Abarth 500 Notice d'entretien (in French)

56
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE

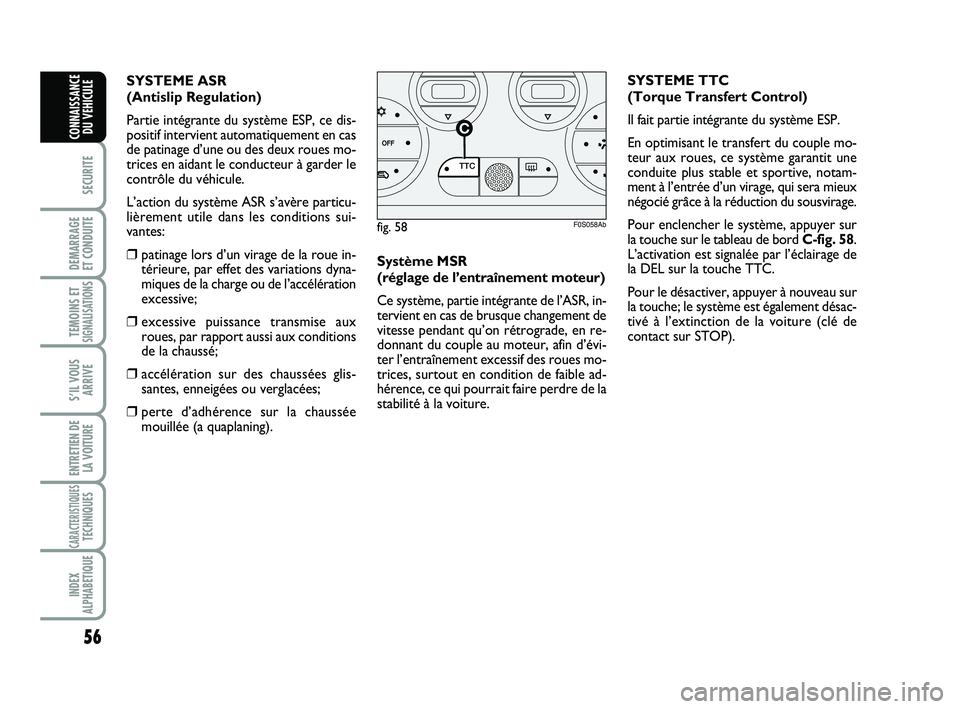

Système MSR
(réglage de l’entraînement moteur)
Ce système, partie intégrante de l’ASR, in-
tervient en cas de brusque changement de
vitesse pendant qu’on rétrograde, en re-
donnant du couple au moteur, afin d’évi-
ter l’entraînement excessif des roues mo-
trices, surtout en condition de faible ad-
hérence, ce qui pourrait faire perdre de la
stabilité à la voiture.SYSTEME TTC
(Torque Transfert Control)
Il fait partie intégrante du système ESP.
En optimisant le transfert du couple mo-
teur aux roues, ce système garantit une
conduite plus stable et sportive, notam-
ment à l’entrée d’un virage, qui sera mieux
négocié grâce à la réduction du sousvirage.
Pour enclencher le système, appuyer sur
la touche sur le tableau de bord C-fig. 58.
L’activation est signalée par l’éclairage de
la DEL sur la touche TTC.
Pour le désactiver, appuyer à nouveau sur
la touche; le système est également désac-
tivé à l’extinction de la voiture (clé de
contact sur STOP). SYSTEME ASR
(Antislip Regulation)
Partie intégrante du système ESP, ce dis-
positif intervient automatiquement en cas
de patinage d’une ou des deux roues mo-
trices en aidant le conducteur à garder le
contrôle du véhicule.
L’action du système ASR s’avère particu-
lièrement utile dans les conditions sui-
vantes:❒patinage lors d’un virage de la roue in-
térieure, par effet des variations dyna-
miques de la charge ou de l’accélération
excessive;
❒excessive puissance transmise aux
roues, par rapport aussi aux conditions
de la chaussé;
❒accélération sur des chaussées glis-
santes, enneigées ou verglacées;
❒perte d’adhérence sur la chaussée
mouillée (a quaplaning).
fig. 58
TTC
C
F0S058Ab
046-062 ABARTH 500 FR 28-01-2010 9:33 Pagina 56

57
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE
ATTENTION Après avoir éliminé l’in-
convénient, pour le contrôle complet du
système le Réseau d’Après Vente Abarth
doit effectuer le test au banc d’essai et, le
cas échéant, des essais sur la route qui
peuvent demander également un grand
nombre de kilomètres.SYSTEME EOBD
Le système EOBD (European On Board
Diagnosis) effectue un diagnostic perma-
nent des composants de la voiture reliés
aux émissions. Il signale aussi, par l’inter-
médiaire de l’allumage du témoin
Usur
le combiné de bord, en même temps que
le message visualisé par l’afficheur multi-
fonction (pour versions/marchés, où il est
prévu) la condition de détérioration des
composantes mêmes (voir chapitre “Té-
moins et signalisations”).
L’objectif du système est de:
❒tenir sous contrôle l’efficacité du sys-
tème;
❒signaler l’augmentation des émissions
due à un mauvais fonctionnement de
la voiture;
❒signaler la nécessité de remplacer les
composants détériorés.
Le système dispose aussi d’un connecteur,
en interface grâce à des instruments ap-
propriés, permettant la lecture des codes
d’erreur mémorisés par la centrale, avec
une série de paramètres spécifiques du
diagnostic et du fonctionnement du mo-
teur.
Ce contrôle peut être également effectué
par les agents responsables du contrôle de
la circulation.Si après avoir tourné la clé sur
MAR, le témoin
Une s’allu-
me pas ou si, pendant la
marche, il s’allume en mode
fixe ou clignotant (conjointement au
message affiché sur l’écran multifonc-
tion reconfigurable (pour versions/mar-
chés, où il est prévu), s’adresser au plus
vite au Réseau d’Après Vente Abarth. Le
fonctionnement du témoin
Upeut être
contrôlé avec des appareils appropriés
par les agents de la circulation. Se
conformer aux normes en vigueur dans
le Pays où l’on roule.
046-062 ABARTH 500 FR 28-01-2010 9:33 Pagina 57

58
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE
SIGNALISATIONS
D’ANOMALIES
Des anomalies éventuelles de la direction
assistée électrique sont signalées par l’al-
lumage du témoin
gau combiné de bord,
en même temps que le message visualisé
par l’affichage multifonction (pour ver-
sions/marchés, où il est prévu) (voir cha-
pitre “Témoins et signalisations”).
En cas d’avarie à la direction assistée élec-
trique, la voiture continue de toute façon
à être manœuvrable par la conduite mé-
canique.
ATTENTION Dans certaines circons-
tances, des facteurs indépendants de la di-
rection assistée électrique pourraient pro-
voquer l’allumage du témoin
gsur le ta-
bleau de bord.

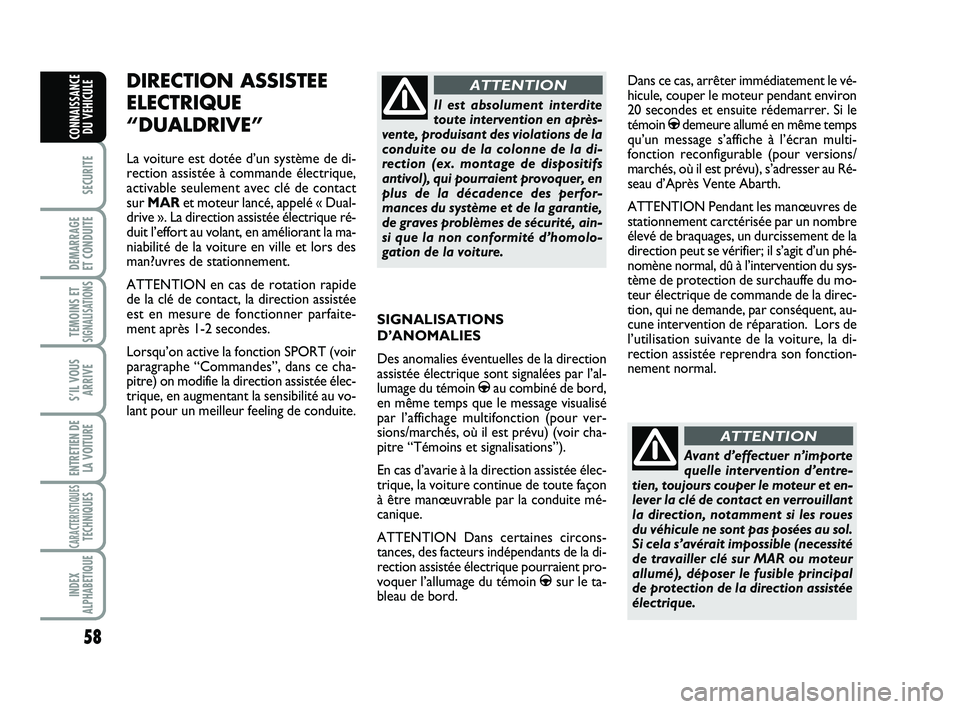

DIRECTION ASSISTEE
ELECTRIQUE
“DUALDRIVE”
La voiture est dotée d’un système de di-
rection assistée à commande électrique,
activable seulement avec clé de contact
sur MARet moteur lancé, appelé « Dual-
drive ». La direction assistée électrique ré-
duit l’effort au volant, en améliorant la ma-
niabilité de la voiture en ville et lors des
man?uvres de stationnement.
ATTENTION en cas de rotation rapide
de la clé de contact, la direction assistée
est en mesure de fonctionner parfaite-
ment après 1-2 secondes.
Lorsqu’on active la fonction SPORT (voir
paragraphe “Commandes”, dans ce cha-
pitre) on modifie la direction assistée élec-
trique, en augmentant la sensibilité au vo-
lant pour un meilleur feeling de conduite.
Il est absolument interdite
toute intervention en après-
vente, produisant des violations de la
conduite ou de la colonne de la di-
rection (ex. montage de dispositifs
antivol), qui pourraient provoquer, en
plus de la décadence des perfor-
mances du système et de la garantie,
de graves problèmes de sécurité, ain-
si que la non conformité d’homolo-
gation de la voiture.
ATTENTION
Avant d’effectuer n’importe
quelle intervention d’entre-
tien, toujours couper le moteur et en-
lever la clé de contact en verrouillant
la direction, notamment si les roues
du véhicule ne sont pas posées au sol.
Si cela s’avérait impossible (necessité
de travailler clé sur MAR ou moteur
allumé), déposer le fusible principal
de protection de la direction assistée
électrique.
ATTENTION
Dans ce cas, arrêter immédiatement le vé-
hicule, couper le moteur pendant environ
20 secondes et ensuite rédemarrer. Si le
témoin
gdemeure allumé en même temps
qu’un message s’affiche à l’écran multi-
fonction reconfigurable (pour versions/
marchés, où il est prévu), s’adresser au Ré-
seau d’Après Vente Abarth.
ATTENTION Pendant les manœuvres de
stationnement carctérisée par un nombre
élevé de braquages, un durcissement de la
direction peut se vérifier; il s’agit d’un phé-
nomène normal, dû à l’intervention du sys-
tème de protection de surchauffe du mo-
teur électrique de commande de la direc-
tion, qui ne demande, par conséquent, au-
cune intervention de réparation. Lors de
l’utilisation suivante de la voiture, la di-
rection assistée reprendra son fonction-
nement normal.
046-062 ABARTH 500 FR 28-01-2010 9:33 Pagina 58

59
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE
❒un amplificateur 4x30 W sur panneau
latéral ARD;
❒antenne sur le toit de la voiture;
❒autoradio avec lecteur CD MP3 (pour les
caractéristiques et le fonctionnement,
voir le supplément “Autoradio” joint à
cette Notice d’entretien).Si l’on souhaite installer une
autoradio après l’achat d’un
véhicule, il faudra s’adresser en
premier lieu au Réseau d’Après
Vente Abarth qui est en mesure de don-
ner les meilleurs conseils pour la sauve-
garde de la durée de la batterie. Une
consommation excessive à vide, en effet,
endommage la batterie et peut entraî-
ner la déchéance de la garantie de la
batterie.

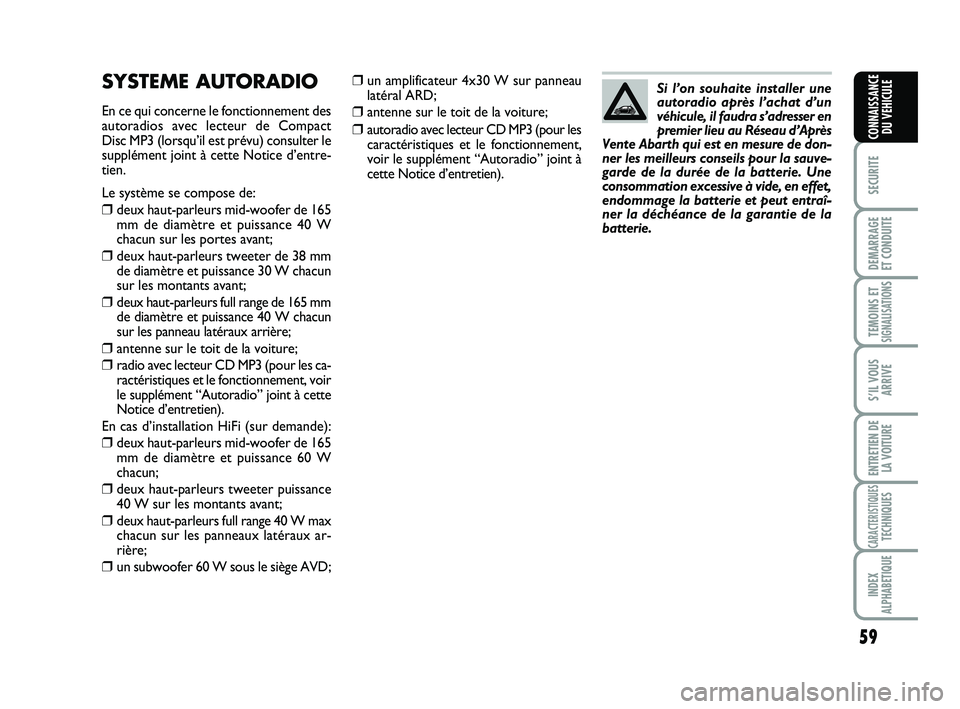

SYSTEME AUTORADIO
En ce qui concerne le fonctionnement des
autoradios avec lecteur de Compact
Disc MP3 (lorsqu’il est prévu) consulter le
supplément joint à cette Notice d’entre-
tien.
Le système se compose de:
❒deux haut-parleurs mid-woofer de 165
mm de diamètre et puissance 40 W
chacun sur les portes avant;
❒deux haut-parleurs tweeter de 38 mm
de diamètre et puissance 30 W chacun
sur les montants avant;
❒deux haut-parleurs full range de 165 mm
de diamètre et puissance 40 W chacun
sur les panneau latéraux arrière;
❒antenne sur le toit de la voiture;
❒radio avec lecteur CD MP3 (pour les ca-
ractéristiques et le fonctionnement, voir
le supplément “Autoradio” joint à cette
Notice d’entretien).
En cas d’installation HiFi (sur demande):
❒deux haut-parleurs mid-woofer de 165
mm de diamètre et puissance 60 W
chacun;
❒deux haut-parleurs tweeter puissance
40 W sur les montants avant;
❒deux haut-parleurs full range 40 W max
chacun sur les panneaux latéraux ar-
rière;
❒un subwoofer 60 W sous le siège AVD;
046-062 ABARTH 500 FR 28-01-2010 9:33 Pagina 59

60
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE
INSTALLATION DISPOSITIFS
ÉLECTRIQUES/ÉLECTRONIQUES
Les dispositifs électriques/électroniques
installés après l’achat du véhicule et dans
le cadre du service après-vente doivent
être dotés de la marque:
Fiat Auto S.p.A. autorise le montage d’ap-
pareils émetteurs-récepteurs à condition
que l’installation soit effectuée dans les
règles de l’art, en respectant les indications
du constructeur, auprès d’un centre spé-
cialisé.
ATTENTION le montage de dispositifs
qui comportent des modifications de la
voiture, peuvent donner lieu au retrait de
la carte grise par les autorités compé-
tentes et à l’éventuelle déchéance de la ga-
rantie dans la limite des défauts causés par
la modification ou attribuables directe-
ment ou indirectement à celle-ci.
Fiat Auto S.p.A. décline toutes responsa-
bilités pour les dommages dérivants de
l’installation d’accessoires non fournis ou
recommandés par Fiat Auto S.p.A. et ins-
tallés dans la non-conformité des pres-
criptions fournies.EMETTEURS RADIO
ET TELEPHONES PORTABLES
Les appareils radiotransmetteurs (télé-
phones de voiture, CB, radioamateurs et
similaires) ne peuvent pas être utilisés à
l'intérieur de la voiture, à moins d'utiliser
une antenne séparée montée à l'extérieur
de la voiture.
ATTENTION L’emploi de ces dispositifs
à l’intérieur de l’habitacle (sans antenne à
l’extérieur) peut provoquer, à part la pos-
sibilité de problèmes de santé pour les
passagers, des dérangements des systèmes
électroniques dont la voiture est équipée
qui peuvent compromettre la sécurité de
la voiture.
De plus, l’efficacité d’émission et de ré-
ception de ces appareils peut être dégra-
dée par l’effet écran de la caisse de la voi-
ture. En ce qui concerne l’emploi des té-
léphones portables (GSM, GPRS, UMTS)
dotés d’homologation officielle CE, il est
recommandé de suivre scrupuleusement
les instructions fournies par le construc-
teur du téléphone portable.ACCESSOIRES ACHETES
PAR L’UTILISATEUR
Si, après l’achat de la voiture, on souhaite
installer à bord des accessoires électriques
qui nécessitent d’une alimentation élec-
trique permanente (alarme, antivol satel-
litaire, etc.) ou des accessoires qui pèsent
en tout cas sur le bilan électrique, s’adres-
ser au Réseau d’Après Vente Abarth, qui
pourra conseiller les dispositifs les plus ap-
propriés appartenant à la Lineaccessori
Abarth et vérifiera si le circuit électrique
de la voiture est en mesure de soutenir la
charge requise ou si, par contre, il faut l’in-
tégrer avec une batterie plus puissante.
046-062 ABARTH 500 FR 28-01-2010 9:33 Pagina 60

61
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE
BOUCHON DU RESERVOIR
CARBURANT fig. 59
Le bouchon Bè est doté d’un dispositif de
sécurité Cqui le fixe au volet Apour évi-
ter de le perdre. Dévisser le bouchon Bà
l’aide de la clé de contact. La fermeture
étanche peut déterminer une légère haus-
se de pression dans le réservoir. Par consé-
quent, le bruit de mise à l’air libre, qui éven-
tuellement se produirait au dévissement du
bouchon, est tout à fait normal. Pendant le
ravitaillement, accrocher le bouchon au dis-
positif façonné à l’intérieur du volet, com-
me montré sur la figure.
RAVITAILLEMENT DE
LA VOITURE
Utiliser exclusivement de l’essence sans
plomb, avec indice d’octane (R.O.N.) non
inférieur à 95.
ATTENTION Le pot catalytique ineffica-
ce comporte des émissions nocives à
l’échappement et donc la pollution de l’en-
vironnement.
ATTENTION Ne jamais utiliser dans le
réservoir, même pour les cas d’urgence,
une quantité, même minimale d’essence
avec du plomb; le pot d’échappement ca-
talytique pourrait s’endommager de ma-
nière irréversible.
RAVITAILLEMENT
Pour assurer le ravitaillement total du ré-
servoir, effectuer deux opérations de ra-
jout après le premier déclic du pistolet dis-
tributeur. Eviter d’autres opérations de ra-
jout qui pourraient entraîner des anoma-
lies au système d’alimentation.Ne jamais approcher de l’em-
bout du réservoir des flammes
nues ou des sigarettes allu-
mées: danger d’incendie. Evi-
ter également d’approcher le visage de
l’embout, pour ne pas inhaler des va-
peurs nuisibles.
fig. 59F0S059Ab
046-062 ABARTH 500 FR 28-01-2010 9:33 Pagina 61

62
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCE
DU VEHICULE

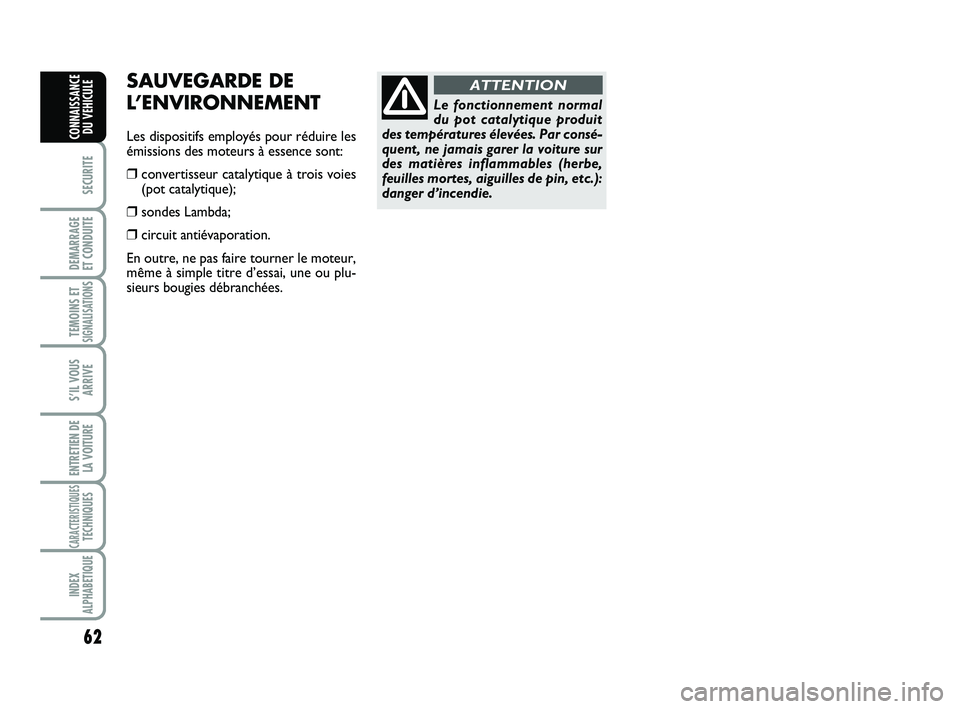

SAUVEGARDE DE
L’ENVIRONNEMENT
Les dispositifs employés pour réduire les
émissions des moteurs à essence sont:
❒convertisseur catalytique à trois voies
(pot catalytique);
❒sondes Lambda;
❒circuit antiévaporation.
En outre, ne pas faire tourner le moteur,
même à simple titre d’essai, une ou plu-
sieurs bougies débranchées.
Le fonctionnement normal
du pot catalytique produit
des températures élevées. Par consé-
quent, ne jamais garer la voiture sur
des matières inflammables (herbe,
feuilles mortes, aiguilles de pin, etc.):
danger d’incendie.
ATTENTION
046-062 ABARTH 500 FR 28-01-2010 9:33 Pagina 62

63
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE

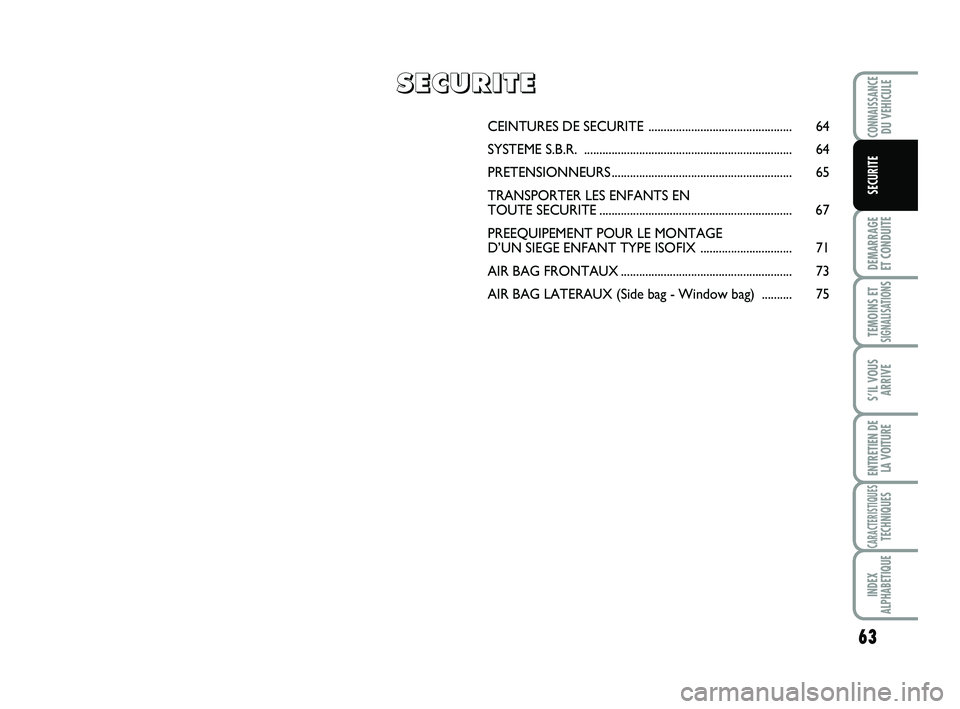

SECURITE
CEINTURES DE SECURITE ............................................... 64
SYSTEME S.B.R. .................................................................... 64
PRETENSIONNEURS........................................................... 65
TRANSPORTER LES ENFANTS EN
TOUTE SECURITE............................................................... 67
PREEQUIPEMENT POUR LE MONTAGE
D’UN SIEGE ENFANT TYPE ISOFIX .............................. 71
AIR BAG FRONTAUX........................................................ 73
AIR BAG LATERAUX (Side bag - Window bag) .......... 75
S
S S S
E E E E
C C C C
U U U U
R R R R
I I I I
T T T T
E E E E
063-078 ABARTH 500 FR 28-01-2010 9:34 Pagina 63
