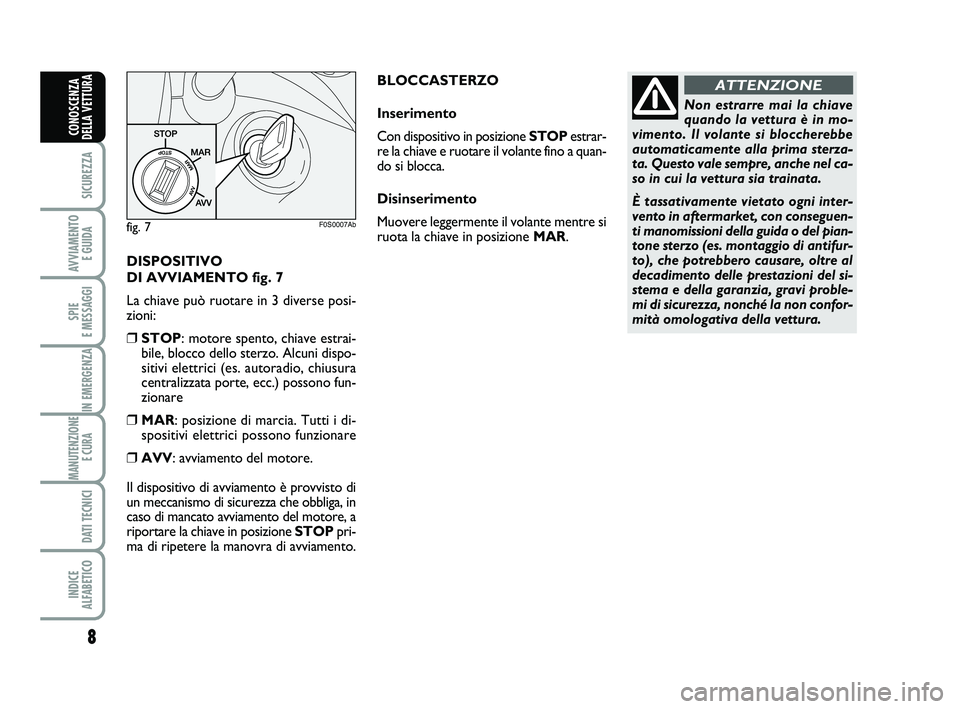

DISPOSITIVO
DI AVVIAMENTO fig. 7
La chiave può ruotare in 3 diverse posi-
zioni:
❒STOP: motore spento, chiave estrai-
bile, blocco dello sterzo. Alcuni dispo-
sitivi elettrici (es. autoradio, chiusura
centralizzata porte, ecc.) possono fun-
zionare
❒MAR: posizione di marcia. Tutti i di-
spositivi elettrici possono funzionare
❒AVV: avviamento del motore.
Il dispositivo di avviamento è provvisto di
un meccanismo di sicurezza che obbliga, in
caso di mancato avviamento del motore, a
riportare la chiave in posizione STOPpri-
ma di ripetere la manovra di avviamento.
8
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA
Non estrarre mai la chiave
quando la vettura è in mo-
vimento. Il volante si bloccherebbe
automaticamente alla prima sterza-
ta. Questo vale sempre, anche nel ca-
so in cui la vettura sia trainata.
È tassativamente vietato ogni inter-
vento in aftermarket, con conseguen-
ti manomissioni della guida o del pian-
tone sterzo (es. montaggio di antifur-
to), che potrebbero causare, oltre al
decadimento delle prestazioni del si-
stema e della garanzia, gravi proble-
mi di sicurezza, nonché la non confor-
mità omologativa della vettura.
ATTENZIONE
fig. 7F0S0007Ab
BLOCCASTERZO
Inserimento
Con dispositivo in posizione STOPestrar-
re la chiave e ruotare il volante fino a quan-
do si blocca.
Disinserimento
Muovere leggermente il volante mentre si
ruota la chiave in posizione MAR.
001-022 ABARTH 500 IT 27-01-2010 14:31 Pagina 8

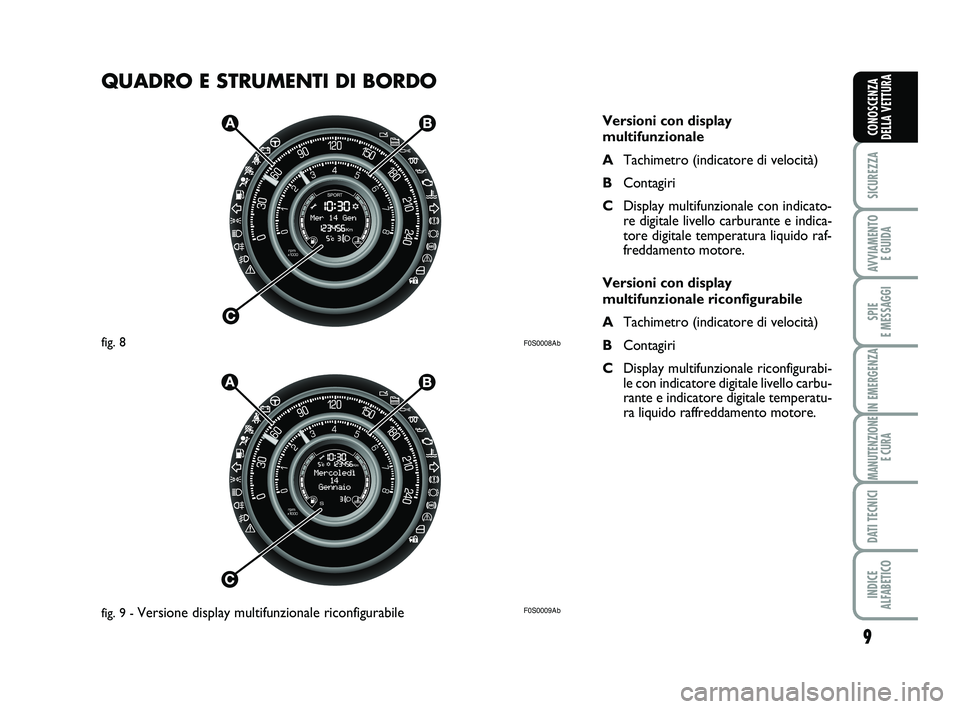

QUADRO E STRUMENTI DI BORDO
9
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA
F0S0008Ab
F0S0009Ab
Versioni con display
multifunzionale
ATachimetro (indicatore di velocità)
BContagiri
CDisplay multifunzionale con indicato-
re digitale livello carburante e indica-
tore digitale temperatura liquido raf-
freddamento motore.
Versioni con display
multifunzionale riconfigurabile
ATachimetro (indicatore di velocità)
BContagiri
CDisplay multifunzionale riconfigurabi-
le con indicatore digitale livello carbu-
rante e indicatore digitale temperatu-
ra liquido raffreddamento motore.
fig. 8
fig. 9 -
Versione display multifunzionale riconfigurabile
001-022 ABARTH 500 IT 27-01-2010 14:31 Pagina 9

10

SICUREZZA

AVVIAMENTO E GUIDA

SPIE
E MESSAGGI

IN EMERGENZA

MANUTENZIONE E CURA

DATI TECNICI

INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA


F0S0010Ab
Con chiave di avviamento su MAR, l’in-
dicazione di cambio marcia si accende e si
spegne insieme alle spie del quadro stru-
menti. Successivamente l’accensione della
freccia ▲e della scritta SHIFT UP avvie-
ne ogni volta che è suggerito di passare ad
un rapporto superiore.
Nota La segnalazione luminosa fornita
dallo strumento è funzione del tipo di mo-
dalità di guida selezionata.
Con modalità SPORT inserita, la segnala-
zione è attivata solo ai massimi regimi e
quindi meno frequentemente.
Con modalità NORMAL la segnalazione è
influenzata da considerazioni che privile-
giano l’economia di guida e quindi può es-
sere più frequente, anche a bassi regimi.
Tramite il MENU DI SETUP è possibile
scegliere tra due modalità di suggerimen-
to dei cambi marcia. Le modalità disponibi-
li sono due: NORMAL/SPORT e SPORT.

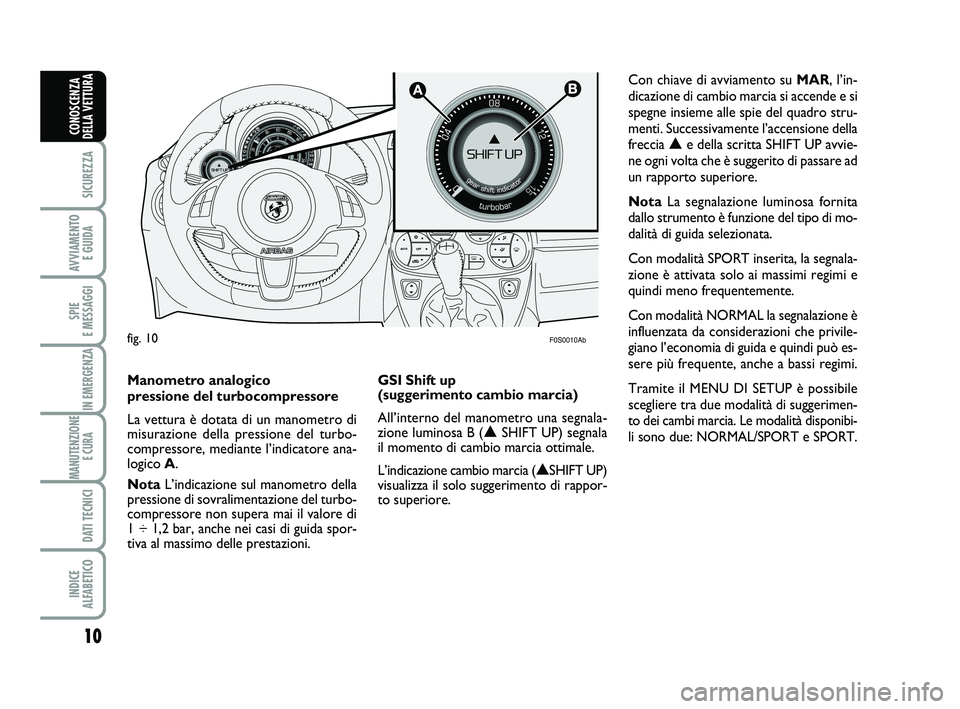

fig. 10
Manometro analogico
pressione del turbocompressore
La vettura è dotata di un manometro di
misurazione della pressione del turbo-
compressore, mediante l’indicatore ana-
logico A.
Nota L’indicazione sul manometro della
pressione di sovralimentazione del turbo-
compressore non supera mai il valore di
1 ÷ 1,2 bar, anche nei casi di guida spor-
tiva al massimo delle prestazioni. GSI Shift up
(suggerimento cambio marcia)
All’interno del manometro una segnala-
zione luminosa B (
▲SHIFT UP) segnala
il momento di cambio marcia ottimale.
L’indicazione cambio marcia ( ▲SHIFT UP)
visualizza il solo suggerimento di rappor-
to superiore.
001-022 ABARTH 500 2ed IT:001-022 FIAT 500 IT 15-03-2011 14:20 Pagina\
10

11
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA

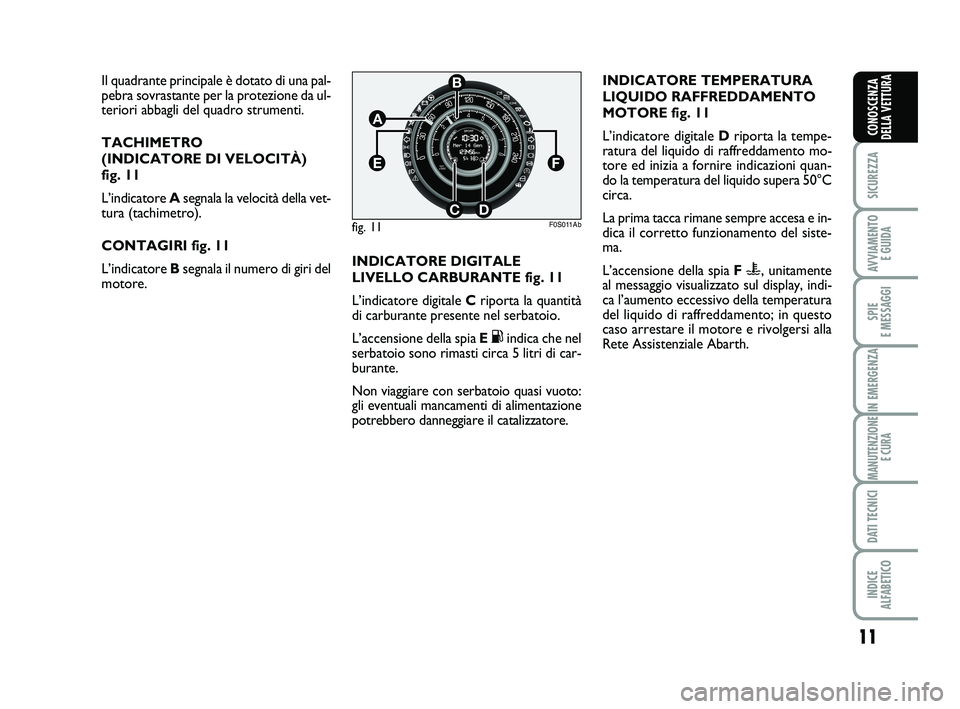

Il quadrante principale è dotato di una pal-
pebra sovrastante per la protezione da ul-
teriori abbagli del quadro strumenti.
TACHIMETRO
(INDICATORE DI VELOCITÀ)
fig. 11
L’indicatore Asegnala la velocità della vet-
tura (tachimetro).
CONTAGIRI fig. 11
L’indicatore Bsegnala il numero di giri del
motore.
fig. 11
B
A
CD
EF
F0S011Ab
INDICATORE DIGITALE
LIVELLO CARBURANTE fig. 11
L’indicatore digitale C riporta la quantità
di carburante presente nel serbatoio.
L’accensione della spia E
Kindica che nel
serbatoio sono rimasti circa 5 litri di car-
burante.
Non viaggiare con serbatoio quasi vuoto:
gli eventuali mancamenti di alimentazione
potrebbero danneggiare il catalizzatore.INDICATORE TEMPERATURA
LIQUIDO RAFFREDDAMENTO
MOTORE fig. 11
L’indicatore digitale Driporta la tempe-
ratura del liquido di raffreddamento mo-
tore ed inizia a fornire indicazioni quan-
do la temperatura del liquido supera 50°C
circa.
La prima tacca rimane sempre accesa e in-
dica il corretto funzionamento del siste-
ma.
L’accensione della spia F
u, unitamente
al messaggio visualizzato sul display, indi-
ca l’aumento eccessivo della temperatura
del liquido di raffreddamento; in questo
caso arrestare il motore e rivolgersi alla
Rete Assistenziale Abarth.
001-022 ABARTH 500 IT 27-01-2010 14:31 Pagina 11

12
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA

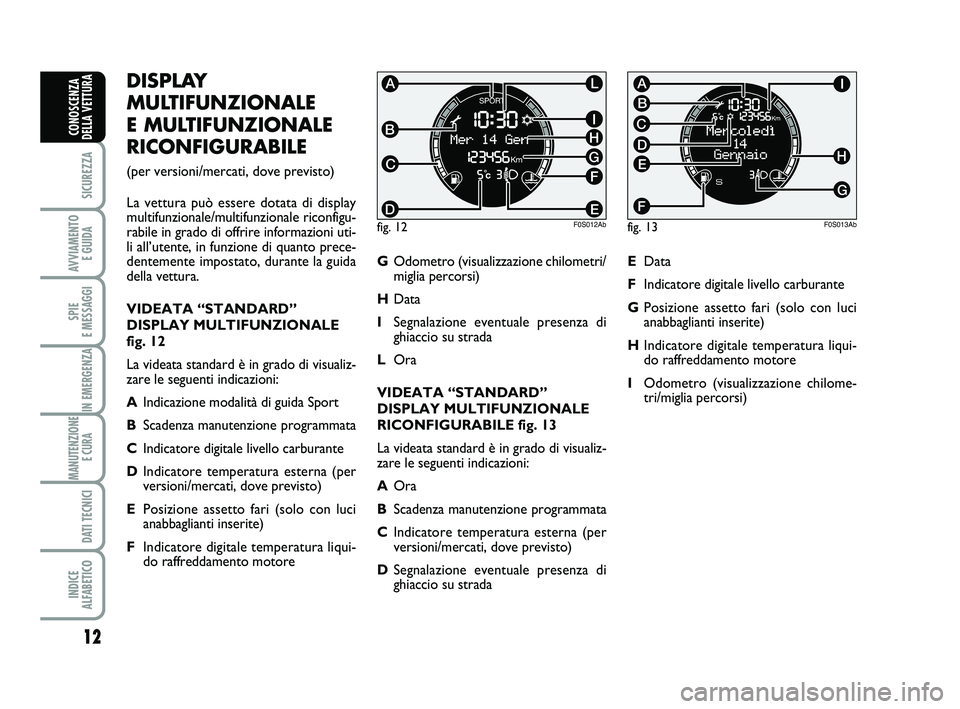

DISPLAY
MULTIFUNZIONALE
E MULTIFUNZIONALE
RICONFIGURABILE
(per versioni/mercati, dove previsto)
La vettura può essere dotata di display
multifunzionale/multifunzionale riconfigu-
rabile in grado di offrire informazioni uti-
li all’utente, in funzione di quanto prece-
dentemente impostato, durante la guida
della vettura.
VIDEATA “STANDARD”
DISPLAY MULTIFUNZIONALE
fig. 12
La videata standard è in grado di visualiz-
zare le seguenti indicazioni:
AIndicazione modalità di guida Sport
BScadenza manutenzione programmata
CIndicatore digitale livello carburante
DIndicatore temperatura esterna (per
versioni/mercati, dove previsto)
EPosizione assetto fari (solo con luci
anabbaglianti inserite)
FIndicatore digitale temperatura liqui-
do raffreddamento motoreGOdometro (visualizzazione chilometri/
miglia percorsi)
HData
ISegnalazione eventuale presenza di
ghiaccio su strada
LOra
VIDEATA “STANDARD”
DISPLAY MULTIFUNZIONALE
RICONFIGURABILE fig. 13
La videata standard è in grado di visualiz-
zare le seguenti indicazioni:
AOra
BScadenza manutenzione programmata
CIndicatore temperatura esterna (per
versioni/mercati, dove previsto)
DSegnalazione eventuale presenza di
ghiaccio su strada
fig. 12
I
E
F
G
L
H
D
B
C
A
F0S012Ab
EData
FIndicatore digitale livello carburante
GPosizione assetto fari (solo con luci
anabbaglianti inserite)
HIndicatore digitale temperatura liqui-
do raffreddamento motore
IOdometro (visualizzazione chilome-
tri/miglia percorsi)
fig. 13
C
B
G
A
H
I
F
D
E
F0S013Ab
001-022 ABARTH 500 IT 27-01-2010 14:31 Pagina 12

13

SICUREZZA

AVVIAMENTO E GUIDA

SPIE
E MESSAGGI

IN EMERGENZA

MANUTENZIONE E CURA

DATI TECNICI

INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA

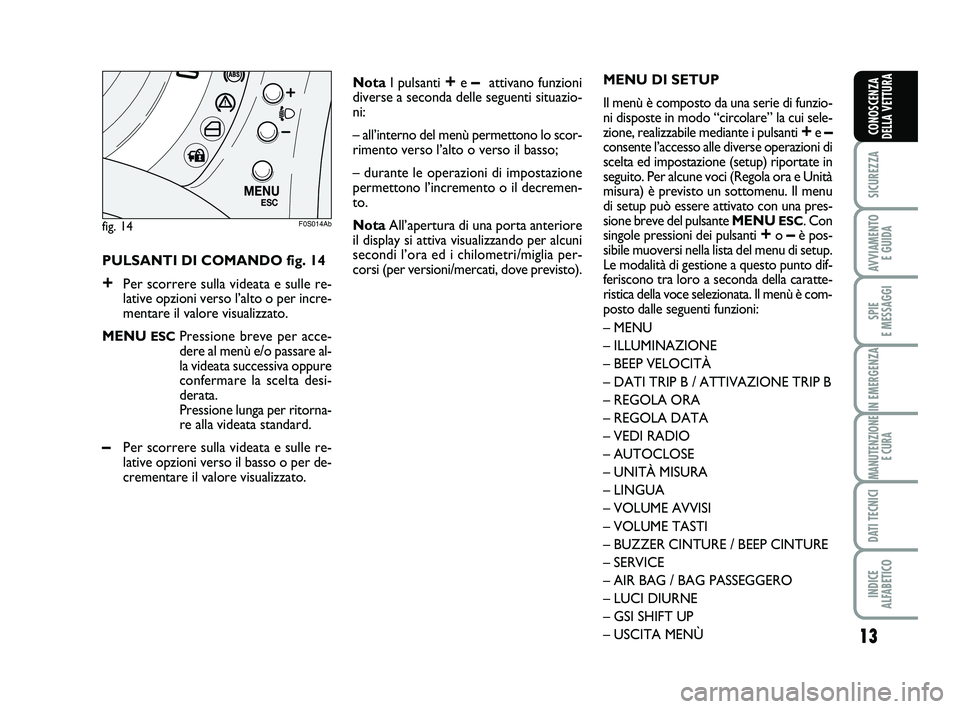

PULSANTI DI COMANDO fig. 14
+Per scorrere sulla videata e sulle re-
lative opzioni verso l’alto o per incre-
mentare il valore visualizzato.
MENU
ESCPressione breve per acce-
dere al menù e/o passare al-
la videata successiva oppure
confermare la scelta desi-
derata.
Pressione lunga per ritorna-
re alla videata standard.
–Per scorrere sulla videata e sulle re-
lative opzioni verso il basso o per de-
crementare il valore visualizzato. Nota
I pulsanti
+e – attivano funzioni
diverse a seconda delle seguenti situazio-
ni:
– all’interno del menù permettono lo scor-
rimento verso l’alto o verso il basso;
– durante le operazioni di impostazione
permettono l’incremento o il decremen-
to.
Nota All’apertura di una porta anteriore
il display si attiva visualizzando per alcuni
secondi l’ora ed i chilometri/miglia per-
corsi (per versioni/mercati, dove previsto).
fig. 14

M E N U
E S C

F0S014Ab
MENU DI SETUP
Il menù è composto da una serie di funzio-
ni disposte in modo “circolare” la cui sele-
zione, realizzabile mediante i pulsanti
+e –consente l’accesso alle diverse operazioni di
scelta ed impostazione (setup) riportate in
seguito. Per alcune voci (Regola ora e Unità
misura) è previsto un sottomenu. Il menu
di setup può essere attivato con una pres-
sione breve del pulsante MENU
ESC. Con
singole pressioni dei pulsanti +o –è pos-
sibile muoversi nella lista del menu di setup.
Le modalità di gestione a questo punto dif-
feriscono tra loro a seconda della caratte-
ristica della voce selezionata. Il menù è com-
posto dalle seguenti funzioni:
– MENU
– ILLUMINAZIONE
– BEEP VELOCITÀ
– DATI TRIP B / ATTIVAZIONE TRIP B
– REGOLA ORA
– REGOLA DATA
– VEDI RADIO
– AUTOCLOSE
– UNITÀ MISURA
– LINGUA
– VOLUME AVVISI
– VOLUME TASTI
– BUZZER CINTURE / BEEP CINTURE
– SERVICE
– AIR BAG / BAG PASSEGGERO
– LUCI DIURNE
– GSI SHIFT UP
– USCITA MENÙ
001-022 ABARTH 500 2ed IT:001-022 FIAT 500 IT 15-03-2011 14:20 Pagina\
13

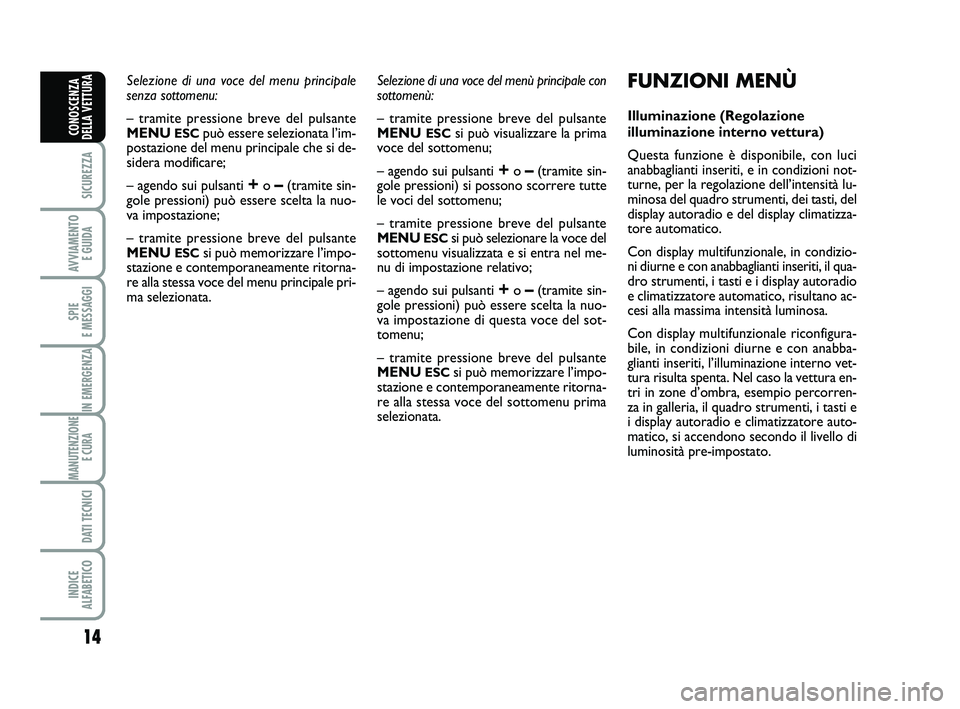

14
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA
Selezione di una voce del menu principale
senza sottomenu:
– tramite pressione breve del pulsante
MENU
ESCpuò essere selezionata l’im-
postazione del menu principale che si de-
sidera modificare;
– agendo sui pulsanti
+o –(tramite sin-
gole pressioni) può essere scelta la nuo-
va impostazione;
– tramite pressione breve del pulsante
MENU
ESCsi può memorizzare l’impo-
stazione e contemporaneamente ritorna-
re alla stessa voce del menu principale pri-
ma selezionata.Selezione di una voce del menù principale con
sottomenù:
– tramite pressione breve del pulsante
MENU
ESCsi può visualizzare la prima
voce del sottomenu;
– agendo sui pulsanti
+o –(tramite sin-
gole pressioni) si possono scorrere tutte
le voci del sottomenu;
– tramite pressione breve del pulsante
MENU
ESCsi può selezionare la voce del
sottomenu visualizzata e si entra nel me-
nu di impostazione relativo;
– agendo sui pulsanti
+o –(tramite sin-
gole pressioni) può essere scelta la nuo-
va impostazione di questa voce del sot-
tomenu;
– tramite pressione breve del pulsante
MENU
ESCsi può memorizzare l’impo-
stazione e contemporaneamente ritorna-
re alla stessa voce del sottomenu prima
selezionata.
FUNZIONI MENÙ
Illuminazione (Regolazione
illuminazione interno vettura)
Questa funzione è disponibile, con luci
anabbaglianti inseriti, e in condizioni not-
turne, per la regolazione dell’intensità lu-
minosa del quadro strumenti, dei tasti, del
display autoradio e del display climatizza-
tore automatico.
Con display multifunzionale, in condizio-
ni diurne e con anabbaglianti inseriti, il qua-
dro strumenti, i tasti e i display autoradio
e climatizzatore automatico, risultano ac-
cesi alla massima intensità luminosa.
Con display multifunzionale riconfigura-
bile, in condizioni diurne e con anabba-
glianti inseriti, l’illuminazione interno vet-
tura risulta spenta. Nel caso la vettura en-
tri in zone d’ombra, esempio percorren-
za in galleria, il quadro strumenti, i tasti e
i display autoradio e climatizzatore auto-
matico, si accendono secondo il livello di
luminosità pre-impostato.
001-022 ABARTH 500 IT 27-01-2010 14:31 Pagina 14

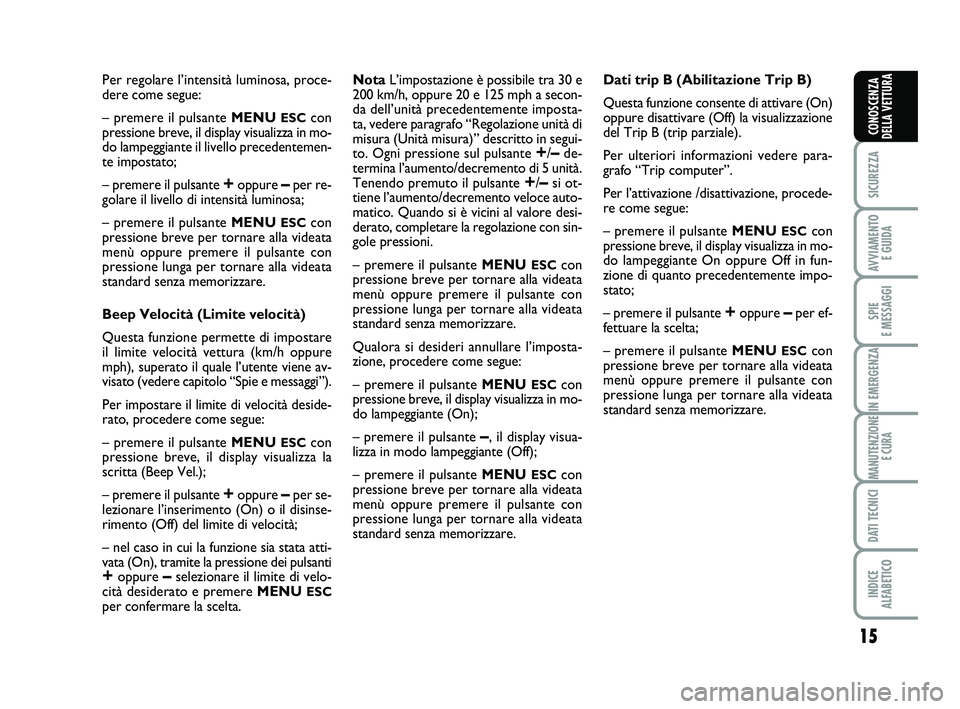

15

SICUREZZA

AVVIAMENTO E GUIDA

SPIE
E MESSAGGI

IN EMERGENZA

MANUTENZIONE E CURA

DATI TECNICI

INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA
Per regolare l’intensità luminosa, proce-
dere come segue:
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante il livello precedentemen-
te impostato;
– premere il pulsante
+oppure –per re-
golare il livello di intensità luminosa;
– premere il pulsante MENU
ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Beep Velocità (Limite velocità)
Questa funzione permette di impostare
il limite velocità vettura (km/h oppure
mph), superato il quale l’utente viene av-
visato (vedere capitolo “Spie e messaggi”).
Per impostare il limite di velocità deside-
rato, procedere come segue:
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza la
scritta (Beep Vel.);
– premere il pulsante
+oppure –per se-
lezionare l’inserimento (On) o il disinse-
rimento (Off) del limite di velocità;
– nel caso in cui la funzione sia stata atti-
vata (On), tramite la pressione dei pulsanti
+oppure –selezionare il limite di velo-
cità desiderato e premere MENU ESCper confermare la scelta. Nota
L’impostazione è possibile tra 30 e
200 km/h, oppure 20 e 125 mph a secon-
da dell’unità precedentemente imposta-
ta, vedere paragrafo “Regolazione unità di
misura (Unità misura)” descritto in segui-
to. Ogni pressione sul pulsante
+/–de-
termina l’aumento/decremento di 5 unità.
Tenendo premuto il pulsante
+/–si ot-
tiene l’aumento/decremento veloce auto-
matico. Quando si è vicini al valore desi-
derato, completare la regolazione con sin-
gole pressioni.
– premere il pulsante MENU
ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Qualora si desideri annullare l’imposta-
zione, procedere come segue:
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante (On);
– premere il pulsante
–, il display visua-
lizza in modo lampeggiante (Off);
– premere il pulsante MENU
ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare. Dati trip B (Abilitazione Trip B)
Questa funzione consente di attivare (On)
oppure disattivare (Off) la visualizzazione
del Trip B (trip parziale).
Per ulteriori informazioni vedere para-
grafo “Trip computer”.
Per l’attivazione /disattivazione, procede-
re come segue:
– premere il pulsante
MENU
ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante On oppure Off in fun-
zione di quanto precedentemente impo-
stato;
– premere il pulsante
+oppure –per ef-
fettuare la scelta;
– premere il pulsante MENU
ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
001-022 ABARTH 500 2ed IT:001-022 FIAT 500 IT 15-03-2011 14:20 Pagina\
15
