Page 153 of 205

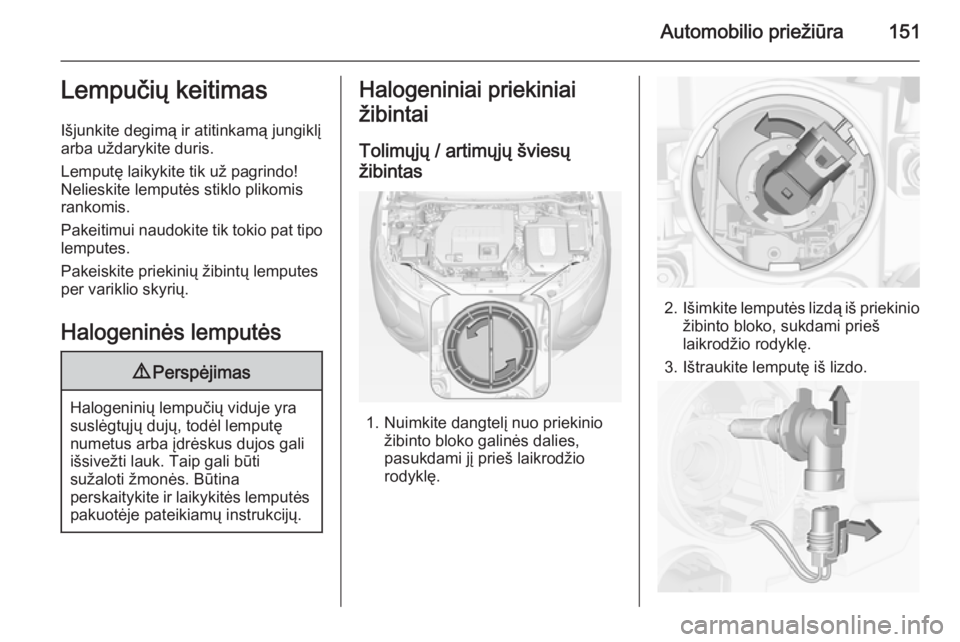

Automobilio priežiūra151Lempučių keitimas
Išjunkite degimą ir atitinkamą jungiklį
arba uždarykite duris.
Lemputę laikykite tik už pagrindo!
Nelieskite lemputės stiklo plikomis
rankomis.
Pakeitimui naudokite tik tokio pat tipo lemputes.
Pakeiskite priekinių žibintų lemputes
per variklio skyrių.
Halogeninės lemputės9 Perspėjimas
Halogeninių lempučių viduje yra
suslėgtųjų dujų, todėl lemputę
numetus arba įdrėskus dujos gali
išsivežti lauk. Taip gali būti
sužaloti žmonės. Būtina
perskaitykite ir laikykitės lemputės pakuotėje pateikiamų instrukcijų.
Halogeniniai priekiniai
žibintai
Tolimųjų / artimųjų šviesų
žibintas
1. Nuimkite dangtelį nuo priekinio žibinto bloko galinės dalies,
pasukdami jį prieš laikrodžio
rodyklę.
2. Išimkite lemputės lizdą iš priekinio
žibinto bloko, sukdami prieš
laikrodžio rodyklę.
3. Ištraukite lemputę iš lizdo.
Page 154 of 205

152Automobilio priežiūra
4. Į lizdą įstatykite naują lemputę.
5. Įrenkite lemputės lizdą, pasukdami jį pagal laikrodžio
rodyklę.
6. Įrenkite dangtelį priekinio žibinto bloko galinėje dalyje, pasukdami jį
pagal laikrodžio rodyklę.
Galiniai žibintai
Žibintai turi būti keičiami autoservise.
Šoniniai posūkių žibintai
Lemputės turi būti pakeistos
dirbtuvėse.
Atbulinės eigos žibintasLemputės turi būti pakeistos
dirbtuvėse.Registracijos numerio
apšvietimas
1. Spustelėkite spyruoklinį spaustuką, esantį šviestuvo bloko
dešiniajame gale, kad
atfiksuotumėte šviestuvo bloką.
2. Patraukite šviestuvo bloką žemyn, kad nuimtumėte jį nuo
tvirtinimo vietos.
3. Pasukite lemputės lizdą prieš laikrodžio rodyklę ir išimkite jį iš
šviestuvo bloko.
4. Švelniai patraukite spaustuką ir
ištraukite lemputę tiesiai iš jos
lizdo.
5. Įstumkite pakaitinę lemputę tiesiai
į jos lizdą ir pasukite lemputės
lizdą pagal laikrodžio rodyklę, kad
įrengtumėte jį į šviestuvo bloką.
6. Sumontuokite šviestuvo bloką atgal į jo vietą, pirmiausia
įstatydami kairiąją pusę.
7. Įspauskite spyruoklinio spaustuko
šoną į vietą.
Page 155 of 205

Automobilio priežiūra153Galinis rūko žibintasLemputės turi būti pakeistos
dirbtuvėse.Elektros sistema
Aukštos įtampos prietaisai
ir instaliacija9 Perspėjimas
Aukštos įtampos srovė gali sukelti
elektros smūgį, nudegimus ir netgi
mirtį. Automobilio aukštos įtampos komponentus gali aptarnauti tik
tinkamai parengti technikai.
Aukštos įtampos komponentai
pažymėti lipdukais. Nenuimkite,
neatidarykite, neardykite ir
nemodifikuokite šių komponentų.
Aukštos įtampos kabelis ir laidai
yra oranžiniai. Nezonduokite,
negadinkite, nepjaustykite ir
nemodifikuokite aukštos įtampos
kabelio ar laidų.
Elektros sistemos
perkrova Automobilyje įrengti saugikliai ir
jungtuvai, skirti apsaugoti nuo
elektros sistemos perkrovos.
Jei srovės stipris tampa per didelis,
jungtuvas atsidaro ir užsidaro,
apsaugodamas grandinę, kol srovės
stipris galiausiai normalizuojasi arba
pašalinama problema. Taip gerokai
sumažinama grandinės perkrovos ir
elektros problemų sukeliamo gaisro
rizika.
Saugikliai ir jungtuvai saugo šias automobilio dalis:
■ priekinių žibintų instaliaciją;
■ priekinio stiklo valytuvų varikliuką;
■ elektra valdomus langus ir kitus maitinamus priedus.
Perdegusį saugiklį reikia pakeisti kitu
to paties rodiklio saugikliu. Kilus
problemai kelyje ir prireikus pakeisti
saugiklį, galima pasiskolinti kitą to
paties srovės stiprio saugiklį.
Pasirinkite kokios nors tuo metu
nereikalingos automobilio funkcijos
saugiklį (pirmai progai pasitaikius šio
vietoje būtina sumontuoti naują
saugiklį).
Page 156 of 205

154Automobilio priežiūra
Priekinių žibintų instaliacijąDėl elektros sistemos perkrovos
šviesos gali įsijungti ir išsijungti.
Atskirais atvejais jos gali likti
išsijungusios. Jei šviesos pačios
įsijunginėja / išsijunginėja arba lieka
išjungtos, nedelsdami paprašykite
specialisto, kad patikrintų priekinių
žibintų instaliaciją.
Priekinio stiklo valytuvai Jei valytuvų varikliukas perkaista,
pvz., dėl didelio sniego ar ledo kiekio,
valytuvai nustoja veikti, kad atvėstų
varikliukas. Valytuvų valdymas tokiu
atveju išjungiamas. Pašalinus kliūtį,
valytuvų varikliukas vėl ima veikti
(valdymo elementą pervedus į
pageidaujamą darbinę padėtį).
Nors grandinė yra apsaugota nuo
elektrinės perkrovos, dėl mechaninės
perkrovos, pvz., sniego ar ledo, gali
būti pažeista valytuvų jungčių
sistema.
Prieš naudodami priekinio stiklo
valytuvus, būtinai pašalinkite nuo
stiklo ledą ir sunkų sniegą. Jei
perkrova kyla dėl elektros sistemostrikties, o ne dėl sniego ar ledo,
pasirūpinkite, kad ši problema būtų
išspręsta.
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra keturios saugiklių dėžutės:
■ variklio skyriaus kairėje pusėje priekyje,
■ prietaisų skydelio dešinėje ir kairėje
pusėse,
■ po gaubtu bagažo skyriaus kairėje pusėje.
Prieš keisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte
gedimo priežasties, saugiklio
nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Page 157 of 205
Automobilio priežiūra155
Saugiklių ištraukimo įrankisSaugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Kad atidarytumėte saugiklių bloko
dangtį, nuspauskite spaustukus
priekinėje bei galinėje dalyse ir tada
pasukite dangtį aukštyn į šoną.
Page 158 of 205
156Automobilio priežiūra

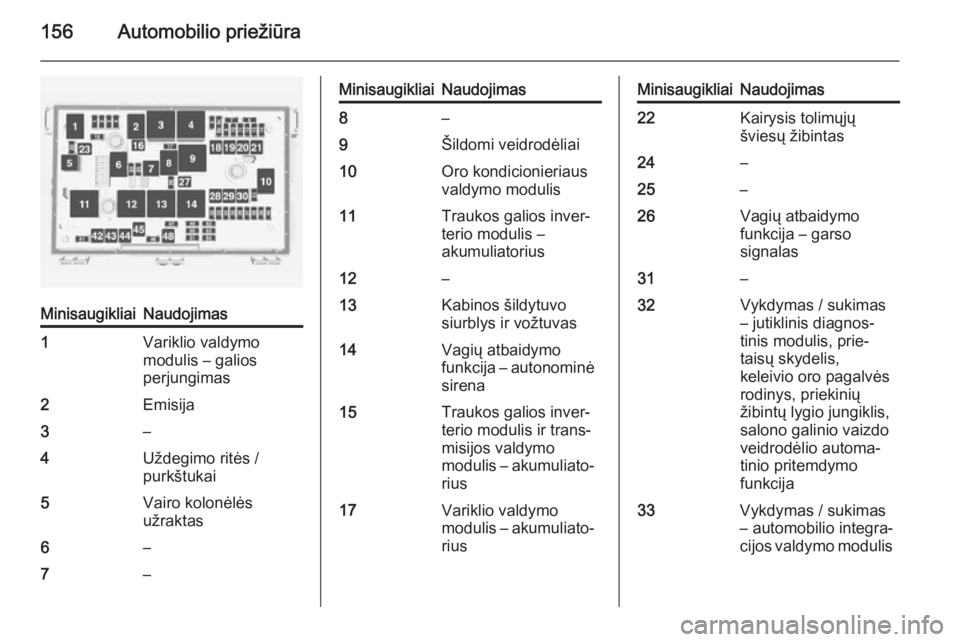

MinisaugikliaiNaudojimas1Variklio valdymo
modulis – galios
perjungimas2Emisija3–4Uždegimo ritės /
purkštukai5Vairo kolonėlės
užraktas6–7–MinisaugikliaiNaudojimas8–9Šildomi veidrodėliai10Oro kondicionieriaus
valdymo modulis11Traukos galios inver‐
terio modulis –
akumuliatorius12–13Kabinos šildytuvo
siurblys ir vožtuvas14Vagių atbaidymo
funkcija – autonominė sirena15Traukos galios inver‐
terio modulis ir trans‐
misijos valdymo
modulis – akumuliato‐ rius17Variklio valdymo
modulis – akumuliato‐ riusMinisaugikliaiNaudojimas22Kairysis tolimųjų
šviesų žibintas24–25–26Vagių atbaidymo
funkcija – garso
signalas31–32Vykdymas / sukimas
– jutiklinis diagnos‐
tinis modulis, prie‐
taisų skydelis,
keleivio oro pagalvės
rodinys, priekinių
žibintų lygio jungiklis,
salono galinio vaizdo
veidrodėlio automa‐
tinio pritemdymo
funkcija33Vykdymas / sukimas
– automobilio integra‐
cijos valdymo modulis
Page 159 of 205

Automobilio priežiūra157
MinisaugikliaiNaudojimas34Automobilio integra‐
cijos valdymo modulis
– akumuliatorius35–36Galios elektronikos
aušinimo skysčio
siurblys37Kabinos šildytuvo
valdymo modulis38Įkraunamos energijos
kaupimo sistemos
(aukštos įtampos
akumuliatoriaus)
aušinimo skysčio
siurblys39Įkraunamos energijos
kaupimo sistemos
(aukštos įtampos
akumuliatoriaus)
valdymo modulis40Priekinio stiklo plau‐
tuvasMinisaugikliaiNaudojimas41Dešinysis tolimųjų
šviesų žibintas46–47–49–50Vykdymas / sukimas
– galinio vaizdo
kamera, priedų maiti‐
nimo modulis, slėgio
padangose monito‐
rius, priekinių žibintų
lygiavimo varikliukai51ABS / įkraunamos
energijos kaupimo
sistemos (aukštos
įtampos akumuliato‐
riaus) vykdymas /
sukimas52Variklio valdymo
modulis / transmisijos
valdymo modulis –
vykdymas / sukimasMinisaugikliaiNaudojimas53Traukos galios inver‐
terio modulis –
vykdymas / sukimas54Vykdymas / sukimas
– degalų sistemos
valdymo modulis, oro
kondicionieriaus
valdymo modulis,
bortinis įkroviklis„J-case“ saugik‐
liaiNaudojimas16–18–19Priekinis elektra
valdomas langas20–21Stabdžių antiblo‐
kavimo sistemos
elektroninis
valdymo blokas23Įkrovimo jungties
atlankas
Page 160 of 205
158Automobilio priežiūra
„J-case“ saugik‐
liaiNaudojimas27–28–29–30Stabdžių antiblo‐
kavimo sistemos
varikliukas42Dešinysis ventilia‐
torius43Priekiniai valytuvai44Įkroviklis45–48Kairysis ventiliato‐
rius
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtį ir
paspauskite, kad užsifiksuotų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų
skydelyje
Prietaisų skydelio saugiklių
dėžutė kairiajame gale
Kairioji prietaisų skydelio saugiklių
dėžutė įrengta prietaisų skydelio
kairėje pusėje. Kad pasiektumėte
saugiklius, nuimkite saugiklių skydelį.
Saugiklių traukiklis įrengtas variklio
skyriaus saugiklių dėžutėje.
SaugikliaiNaudojimasF1Maitinimo lizdas – prie‐
taisų skydelių viršuje,
daiktų laikymo skyriujeF2RadijasF3Prietaisų skydelis (vairas
kairėje pusėje)F4Informacijos ir pramogų
sistemos ekranoF5Šildymas, ventiliacija ir
oro kondicionavimas /
integruoti centrinės
grupės jungikliai
