2011 YAMAHA YZ450F Betriebsanleitungen (in German)

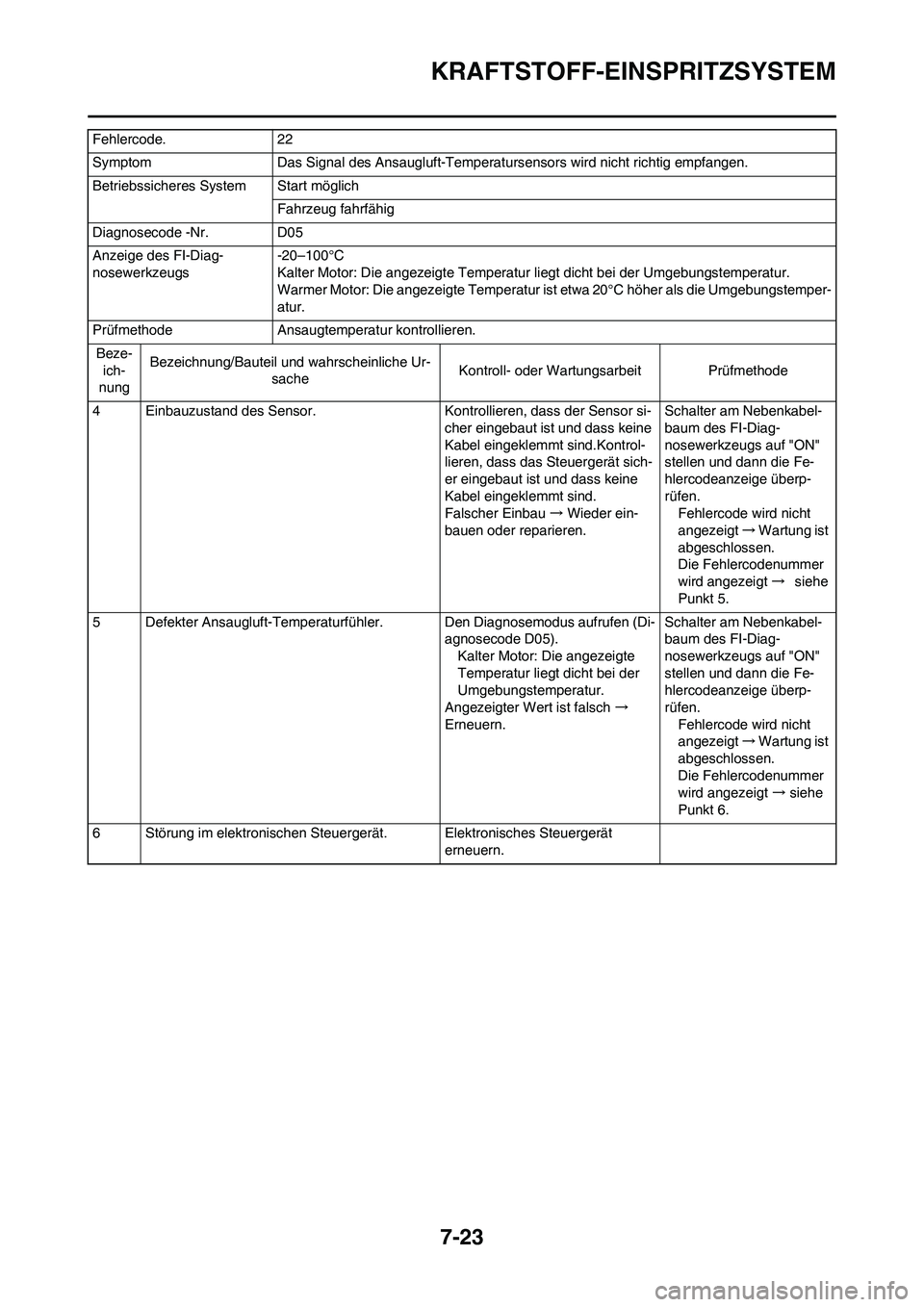

7-23
KRAFTSTOFF-EINSPRITZSYSTEM
4 Einbauzustand des Sensor. Kontrollieren, dass der Sensor si-cher eingebaut ist und dass keine
Kabel eingeklemmt sind.Kontrol-
lieren, dass das Steuergerät sich-
er eingebaut ist und dass keine
Kabel eingeklemmt sind.
Falscher Einbau → Wieder ein-
bauen oder reparieren. Schalter am Nebenkabel-
baum des FI-Diag-
nosewerkzeugs auf "ON"
stellen und dann die Fe-
hlercodeanzeige überp-
rüfen.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 5.
5 Defekter Ansaugluft-Temperaturfühler. Den Diagnosemodus aufrufen (Di- agnosecode D05).Kalter Motor: Die angezeigte
Temperatur liegt dicht bei der
Umgebungstemperatur.
Angezeigter Wert ist falsch →
Erneuern. Schalter am Nebenkabel-
baum des FI-Diag-
nosewerkzeugs auf "ON"
stellen und dann die Fe-
hlercodeanzeige überp-
rüfen.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 6.
6 Störung im elektronischen Steu ergerät. Elektronisches Steuergerät
erneuern.
Fehlercode. 22
Symptom Das Signal des Ansaugluft-Temperat
ursensors wird nicht richtig empfangen.
Betriebssicheres System Start möglich Fahrzeug fahrfähig
Diagnosecode -Nr. D05
Anzeige des FI-Diag-
nosewerkzeugs -20–100°C
Kalter Motor: Die angezeigte Temperatur liegt dicht bei der Umgebungstemperatur.
Warmer Motor: Die angezeigte
Temperatur ist etwa 20°C höher als die Umgebungstemper-
atur.
Prüfmethode Ansaugtemperatur kontrollieren. Beze- ich-
nung Bezeichnung/Bauteil und wahrscheinliche Ur-
sache Kontroll- oder Wartungsarbeit Prüfmethode

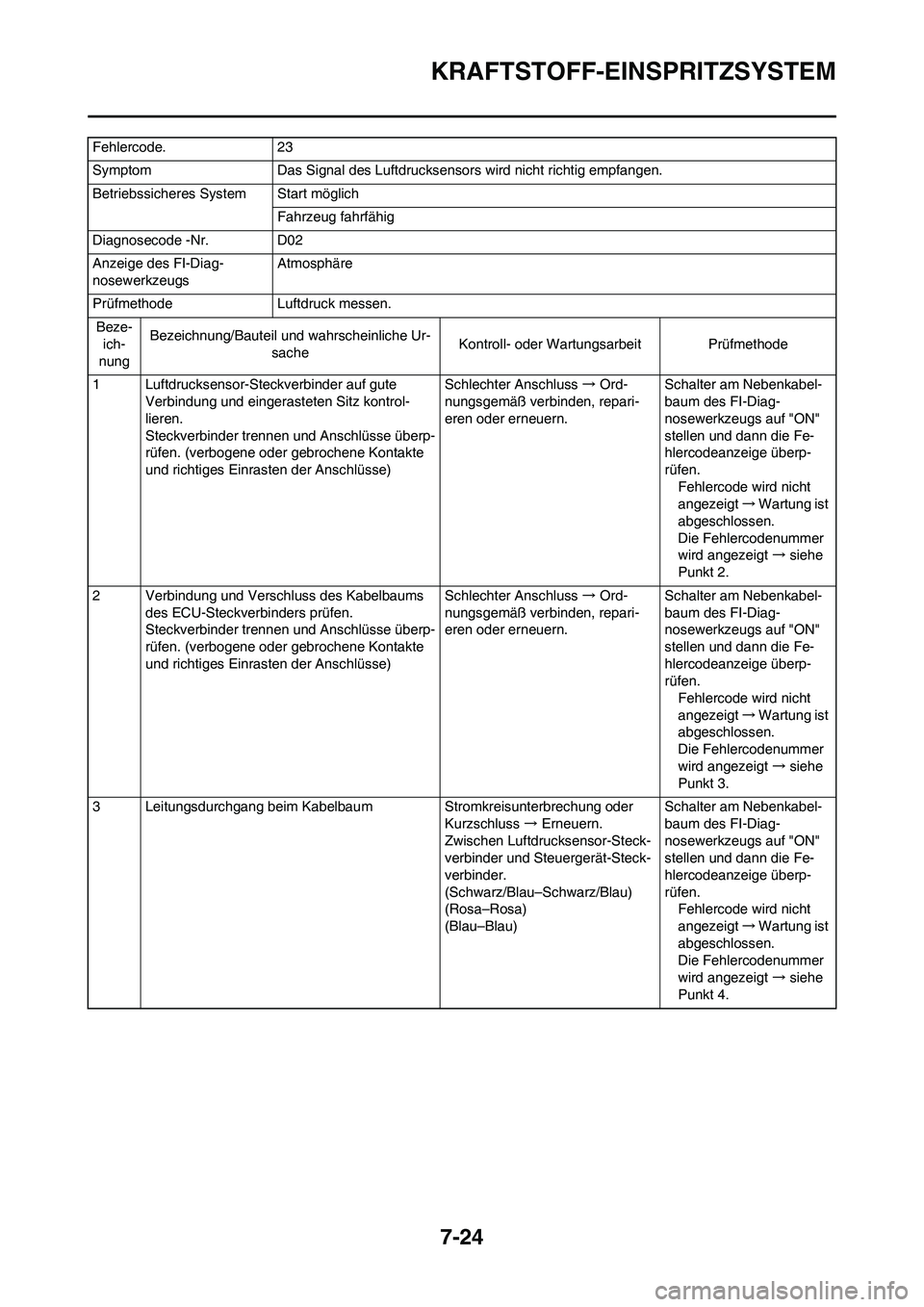

7-24
KRAFTSTOFF-EINSPRITZSYSTEM
Fehlercode. 23
Symptom Das Signal des Luftdrucksensors wird nicht richtig empfangen.
Betriebssicheres System Start möglich
Fahrzeug fahrfähig
Diagnosecode -Nr. D02
Anzeige des FI-Diag-
nosewerkzeugsAtmosphäre
Prüfmethode Luftdruck messen.
Beze-
ich-
nungBezeichnung/Bauteil und wahrscheinliche Ur-
sacheKontroll- oder Wartungsarbeit Prüfmethode
1 Luftdrucksensor-Steckverbinder auf gute
Verbindung und eingerasteten Sitz kontrol-
lieren.
Steckverbinder trennen und Anschlüsse überp-
rüfen. (verbogene oder gebrochene Kontakte
und richtiges Einrasten der Anschlüsse)Schlechter Anschluss → Ord-
nungsgemäß verbinden, repari-
eren oder erneuern.Schalter am Nebenkabel-
baum des FI-Diag-
nosewerkzeugs auf "ON"
stellen und dann die Fe-
hlercodeanzeige überp-
rüfen.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 2.
2 Verbindung und Verschluss des Kabelbaums
des ECU-Steckverbinders prüfen.
Steckverbinder trennen und Anschlüsse überp-
rüfen. (verbogene oder gebrochene Kontakte
und richtiges Einrasten der Anschlüsse)Schlechter Anschluss → Ord-
nungsgemäß verbinden, repari-
eren oder erneuern.Schalter am Nebenkabel-
baum des FI-Diag-
nosewerkzeugs auf "ON"
stellen und dann die Fe-
hlercodeanzeige überp-
rüfen.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 3.
3 Leitungsdurchgang beim Kabelbaum Stromkreisunterbrechung oder
Kurzschluss → Erneuern.
Zwischen Luftdrucksensor-Steck-
verbinder und Steuergerät-Steck-
verbinder.
(Schwarz/Blau–Schwarz/Blau)
(Rosa–Rosa)
(Blau–Blau)Schalter am Nebenkabel-
baum des FI-Diag-
nosewerkzeugs auf "ON"
stellen und dann die Fe-
hlercodeanzeige überp-
rüfen.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 4.

7-25
KRAFTSTOFF-EINSPRITZSYSTEM
4 Einbauzustand des Sensor. Kontrollieren, dass der Sensor si-
cher eingebaut ist und dass keine
Kabel eingeklemmt sind.Kontrol-
lieren, dass das Steuergerät sich-
er eingebaut ist und dass keine
Kabel eingeklemmt sind.
Falscher Einbau → Wieder ein-
bauen oder reparieren.Schalter am Nebenkabel-
baum des FI-Diag-
nosewerkzeugs auf "ON"
stellen und dann die Fe-
hlercodeanzeige überp-
rüfen.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 5.
5 Defekter Luftdrucksensor. Den Diagnosemodus aufrufen (Di-
agnosecode D02).
Wenn der Motor gestoppt ist,
wird der atmosphärische Druck
entsprechend der Höhenlage
und dem Wetter angezeigt.
0 m über NN: ca. 101 kPa
1,000 m über NN: ca. 90 kPa
2,000 m über NN: ca. 80 kPa
3,000 m über NN: ca. 70 kPa
Angezeigter Wert ist falsch →
Erneuern.Schalter am Nebenkabel-
baum des FI-Diag-
nosewerkzeugs auf "ON"
stellen und dann die Fe-
hlercodeanzeige überp-
rüfen.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 6.
6 Störung im elektronischen Steuergerät. Elektronisches Steuergerät
erneuern. Fehlercode. 23
Symptom Das Signal des Luftdrucksensors wird nicht richtig empfangen.
Betriebssicheres System Start möglich
Fahrzeug fahrfähig
Diagnosecode -Nr. D02
Anzeige des FI-Diag-
nosewerkzeugsAtmosphäre
Prüfmethode Luftdruck messen.
Beze-
ich-
nungBezeichnung/Bauteil und wahrscheinliche Ur-
sacheKontroll- oder Wartungsarbeit Prüfmethode

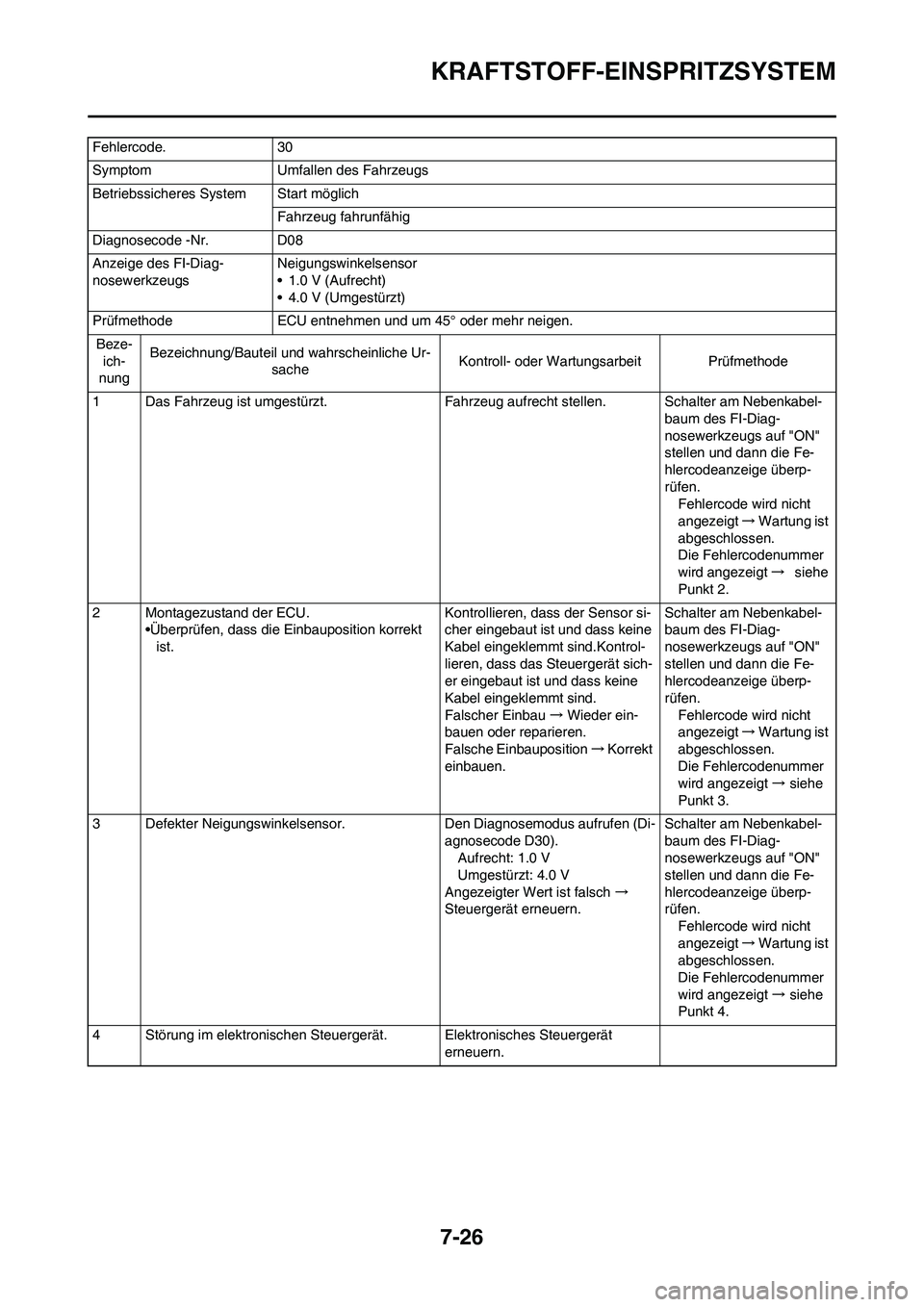

7-26
KRAFTSTOFF-EINSPRITZSYSTEM
Fehlercode. 30
Symptom Umfallen des Fahrzeugs
Betriebssicheres System Start möglich
Fahrzeug fahrunfähig
Diagnosecode -Nr. D08
Anzeige des FI-Diag-
nosewerkzeugsNeigungswinkelsensor
• 1.0 V (Aufrecht)
• 4.0 V (Umgestürzt)
Prüfmethode ECU entnehmen und um 45° oder mehr neigen.
Beze-
ich-
nungBezeichnung/Bauteil und wahrscheinliche Ur-
sacheKontroll- oder Wartungsarbeit Prüfmethode
1 Das Fahrzeug ist umgestürzt. Fahrzeug aufrecht stellen. Schalter am Nebenkabel-
baum des FI-Diag-
nosewerkzeugs auf "ON"
stellen und dann die Fe-
hlercodeanzeige überp-
rüfen.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 2.
2 Montagezustand der ECU.
•Überprüfen, dass die Einbauposition korrekt
ist.Kontrollieren, dass der Sensor si-
cher eingebaut ist und dass keine
Kabel eingeklemmt sind.Kontrol-
lieren, dass das Steuergerät sich-
er eingebaut ist und dass keine
Kabel eingeklemmt sind.
Falscher Einbau → Wieder ein-
bauen oder reparieren.
Falsche Einbauposition → Korrekt
einbauen.Schalter am Nebenkabel-
baum des FI-Diag-
nosewerkzeugs auf "ON"
stellen und dann die Fe-
hlercodeanzeige überp-
rüfen.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 3.
3 Defekter Neigungswinkelsensor. Den Diagnosemodus aufrufen (Di-
agnosecode D30).
Aufrecht: 1.0 V
Umgestürzt: 4.0 V
Angezeigter Wert ist falsch →
Steuergerät erneuern.Schalter am Nebenkabel-
baum des FI-Diag-
nosewerkzeugs auf "ON"
stellen und dann die Fe-
hlercodeanzeige überp-
rüfen.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 4.
4 Störung im elektronischen Steuergerät. Elektronisches Steuergerät
erneuern.

7-27
KRAFTSTOFF-EINSPRITZSYSTEM
Fehlercode. 33
Symptom Das Signal des Zündsystems wird nicht richtig empfangen.
Betriebssicheres System Start unmöglich
Fahrzeug fahrunfähig
Diagnosecode -Nr. D30
Anzeige des FI-Diag-
nosewerkzeugsBetätigt die Zündspule fünfmal pro Sekunde.
Bei jedem Betätigen der Zündspule leuchtet am FI-Diagnosewerkzeug die LED "WARN-
ING" auf.
PrüfmethodeDen Zündfunken fünfmal kontrollieren.
• Den Zündungstester anschließen.
Beze-
ich-
nungBezeichnung/Bauteil und wahrscheinliche Ur-
sacheKontroll- oder Wartungsarbeit Prüfmethode
1 Verbindung und Verschluss des Zündspulen-
Steckverbinders prüfen.
Steckverbinder trennen und Anschlüsse überp-
rüfen. (verbogene oder gebrochene Kontakte
und richtiges Einrasten der Anschlüsse)Schlechter Anschluss → Ord-
nungsgemäß verbinden, repari-
eren oder erneuern.Den Motor starten und
etwa 5 Sekunden im Leer-
lauf laufen lassen.
Nach Abschluss des oben
angegebenen Verfahrens
kontrollieren, ob ein Fe-
hlercode angezeigt wird.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 2.
2 Verbindung und Verschluss des Kabelbaums
des ECU-Steckverbinders prüfen.
Steckverbinder trennen und Anschlüsse überp-
rüfen. (verbogene oder gebrochene Kontakte
und richtiges Einrasten der Anschlüsse)Schlechter Anschluss → Ord-
nungsgemäß verbinden, repari-
eren oder erneuern.Den Motor starten und
etwa 5 Sekunden im Leer-
lauf laufen lassen.
Nach Abschluss des oben
angegebenen Verfahrens
kontrollieren, ob ein Fe-
hlercode angezeigt wird.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 3.
3 Leitungsdurchgang beim Kabelbaum Stromkreisunterbrechung oder
Kurzschluss → Erneuern.
Zwischen Zündspule-Steck-
verbinder und Steuergerät-Steck-
verbinder
(Orange–Orange)Den Motor starten und
etwa 5 Sekunden im Leer-
lauf laufen lassen.
Nach Abschluss des oben
angegebenen Verfahrens
kontrollieren, ob ein Fe-
hlercode angezeigt wird.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 4.

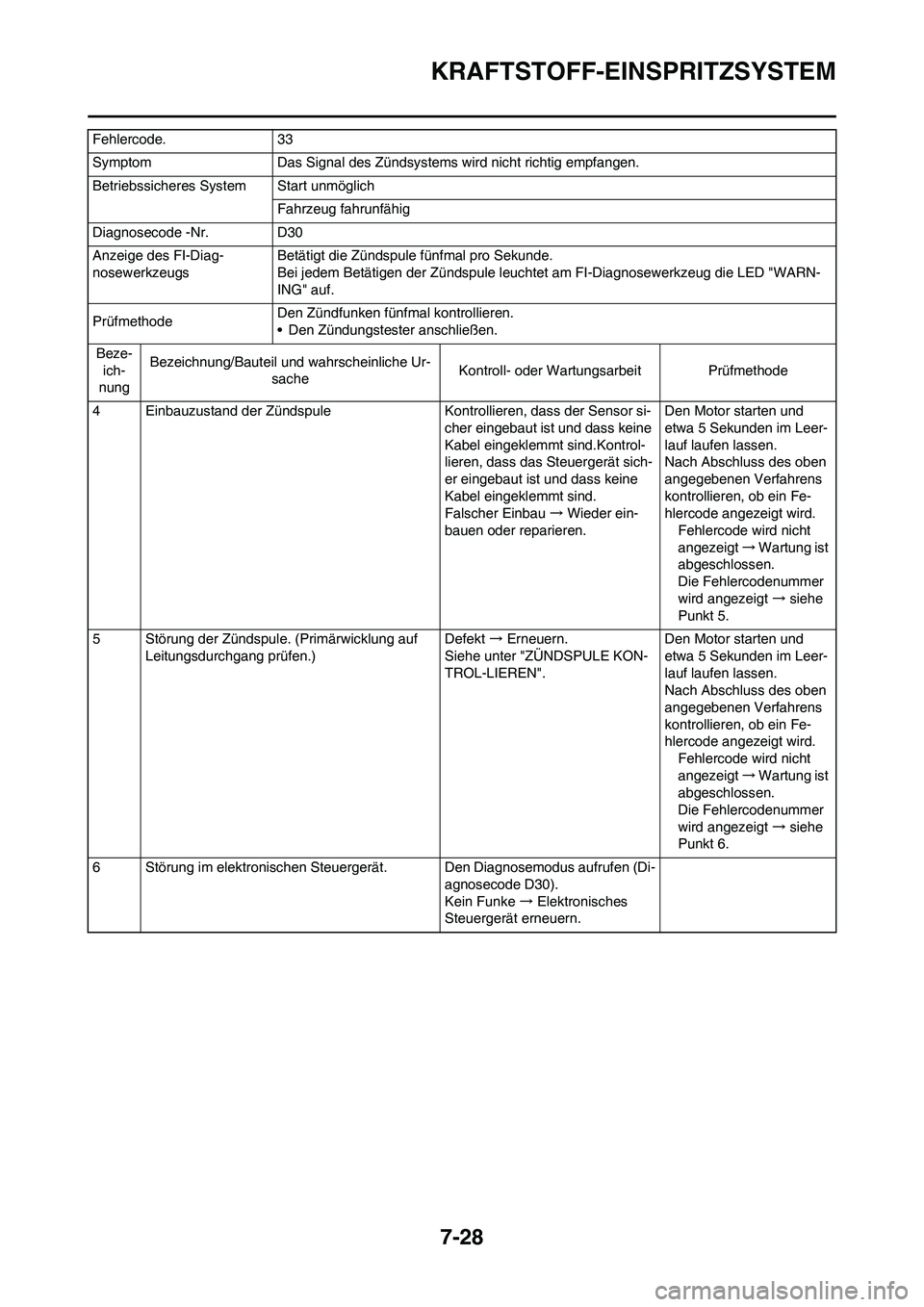

7-28
KRAFTSTOFF-EINSPRITZSYSTEM
4 Einbauzustand der Zündspule Kontrollieren, dass der Sensor si-
cher eingebaut ist und dass keine
Kabel eingeklemmt sind.Kontrol-
lieren, dass das Steuergerät sich-
er eingebaut ist und dass keine
Kabel eingeklemmt sind.
Falscher Einbau → Wieder ein-
bauen oder reparieren.Den Motor starten und
etwa 5 Sekunden im Leer-
lauf laufen lassen.
Nach Abschluss des oben
angegebenen Verfahrens
kontrollieren, ob ein Fe-
hlercode angezeigt wird.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 5.
5 Störung der Zündspule. (Primärwicklung auf
Leitungsdurchgang prüfen.)Defekt → Erneuern.
Siehe unter "ZÜNDSPULE KON-
TROL-LIEREN".Den Motor starten und
etwa 5 Sekunden im Leer-
lauf laufen lassen.
Nach Abschluss des oben
angegebenen Verfahrens
kontrollieren, ob ein Fe-
hlercode angezeigt wird.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 6.
6 Störung im elektronischen Steuergerät. Den Diagnosemodus aufrufen (Di-
agnosecode D30).
Kein Funke → Elektronisches
Steuergerät erneuern. Fehlercode. 33
Symptom Das Signal des Zündsystems wird nicht richtig empfangen.
Betriebssicheres System Start unmöglich
Fahrzeug fahrunfähig
Diagnosecode -Nr. D30
Anzeige des FI-Diag-
nosewerkzeugsBetätigt die Zündspule fünfmal pro Sekunde.
Bei jedem Betätigen der Zündspule leuchtet am FI-Diagnosewerkzeug die LED "WARN-
ING" auf.
PrüfmethodeDen Zündfunken fünfmal kontrollieren.
• Den Zündungstester anschließen.
Beze-
ich-
nungBezeichnung/Bauteil und wahrscheinliche Ur-
sacheKontroll- oder Wartungsarbeit Prüfmethode

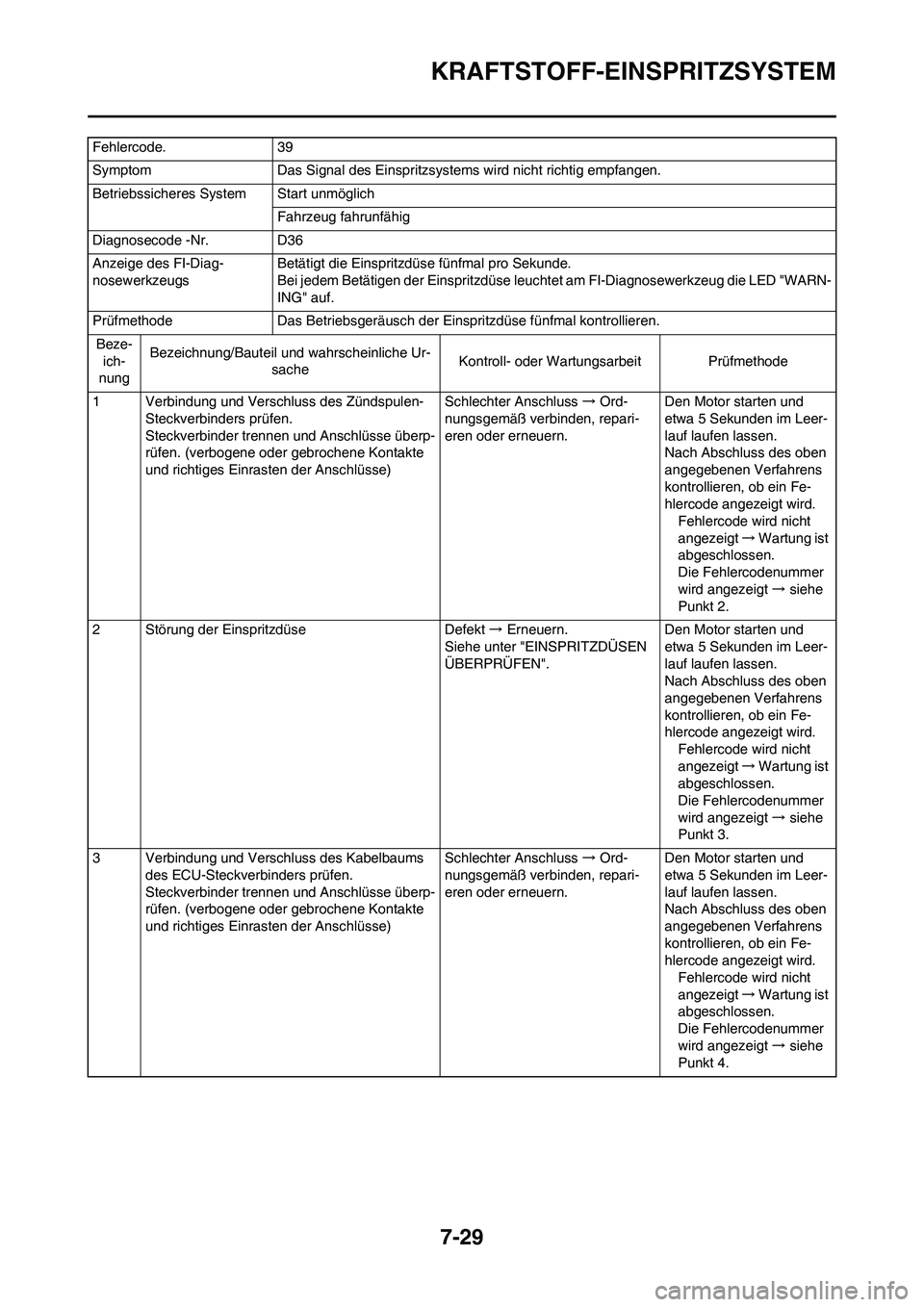

7-29
KRAFTSTOFF-EINSPRITZSYSTEM
Fehlercode. 39
Symptom Das Signal des Einspritzsystems wird nicht richtig empfangen.
Betriebssicheres System Start unmöglich
Fahrzeug fahrunfähig
Diagnosecode -Nr. D36
Anzeige des FI-Diag-
nosewerkzeugsBetätigt die Einspritzdüse fünfmal pro Sekunde.
Bei jedem Betätigen der Einspritzdüse leuchtet am FI-Diagnosewerkzeug die LED "WARN-
ING" auf.
Prüfmethode Das Betriebsgeräusch der Einspritzdüse fünfmal kontrollieren.
Beze-
ich-
nungBezeichnung/Bauteil und wahrscheinliche Ur-
sacheKontroll- oder Wartungsarbeit Prüfmethode
1 Verbindung und Verschluss des Zündspulen-
Steckverbinders prüfen.
Steckverbinder trennen und Anschlüsse überp-
rüfen. (verbogene oder gebrochene Kontakte
und richtiges Einrasten der Anschlüsse)Schlechter Anschluss → Ord-
nungsgemäß verbinden, repari-
eren oder erneuern.Den Motor starten und
etwa 5 Sekunden im Leer-
lauf laufen lassen.
Nach Abschluss des oben
angegebenen Verfahrens
kontrollieren, ob ein Fe-
hlercode angezeigt wird.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 2.
2 Störung der Einspritzdüse Defekt → Erneuern.
Siehe unter "EINSPRITZDÜSEN
ÜBERPRÜFEN".Den Motor starten und
etwa 5 Sekunden im Leer-
lauf laufen lassen.
Nach Abschluss des oben
angegebenen Verfahrens
kontrollieren, ob ein Fe-
hlercode angezeigt wird.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 3.
3 Verbindung und Verschluss des Kabelbaums
des ECU-Steckverbinders prüfen.
Steckverbinder trennen und Anschlüsse überp-
rüfen. (verbogene oder gebrochene Kontakte
und richtiges Einrasten der Anschlüsse)Schlechter Anschluss → Ord-
nungsgemäß verbinden, repari-
eren oder erneuern.Den Motor starten und
etwa 5 Sekunden im Leer-
lauf laufen lassen.
Nach Abschluss des oben
angegebenen Verfahrens
kontrollieren, ob ein Fe-
hlercode angezeigt wird.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 4.

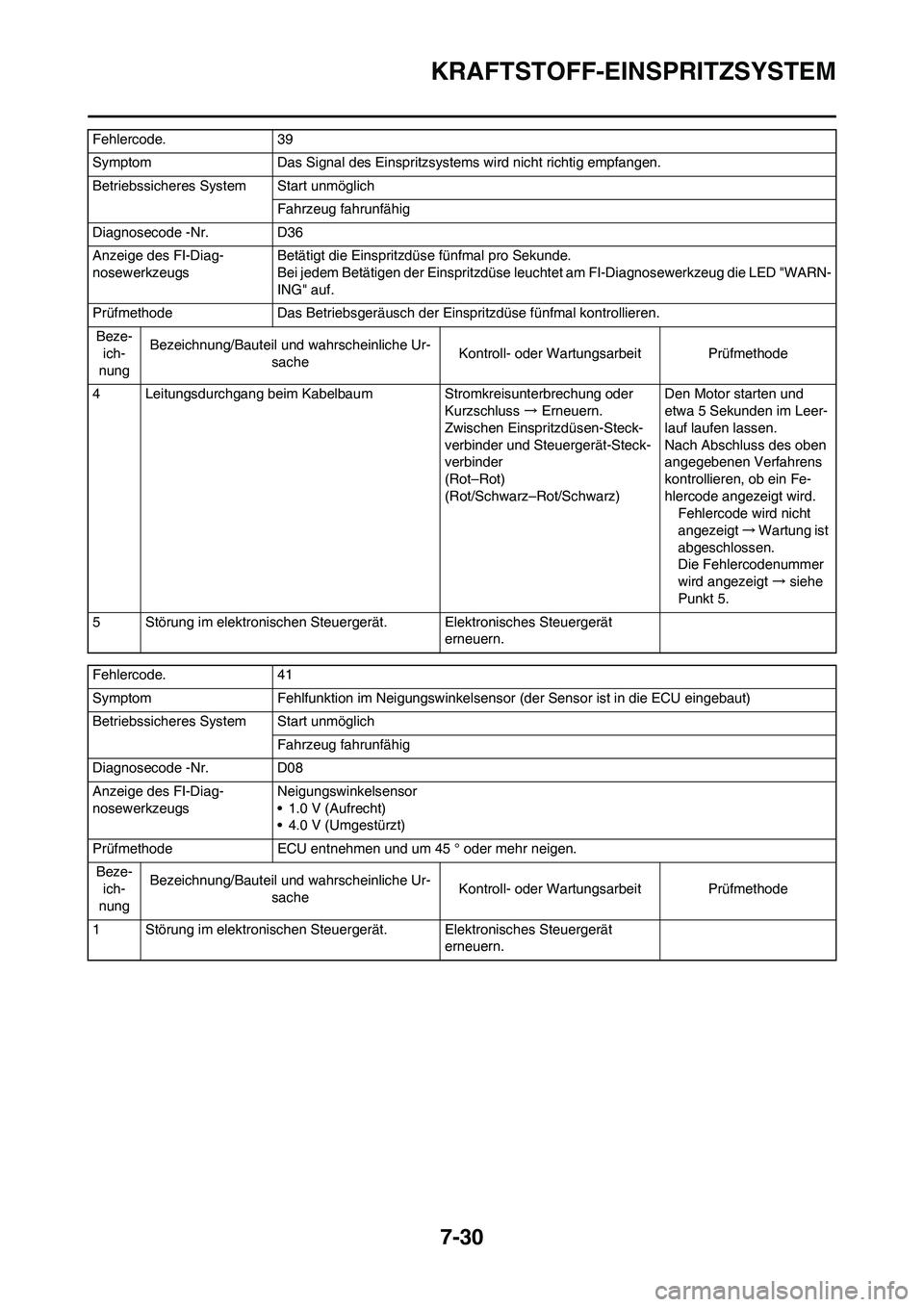

7-30
KRAFTSTOFF-EINSPRITZSYSTEM
4 Leitungsdurchgang beim Kabelbaum Stromkreisunterbrechung oder
Kurzschluss → Erneuern.
Zwischen Einspritzdüsen-Steck-
verbinder und Steuergerät-Steck-
verbinder
(Rot–Rot)
(Rot/Schwarz–Rot/Schwarz)Den Motor starten und
etwa 5 Sekunden im Leer-
lauf laufen lassen.
Nach Abschluss des oben
angegebenen Verfahrens
kontrollieren, ob ein Fe-
hlercode angezeigt wird.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 5.
5 Störung im elektronischen Steuergerät. Elektronisches Steuergerät
erneuern.
Fehlercode. 41
Symptom Fehlfunktion im Neigungswinkelsensor (der Sensor ist in die ECU eingebaut)
Betriebssicheres System Start unmöglich
Fahrzeug fahrunfähig
Diagnosecode -Nr. D08
Anzeige des FI-Diag-
nosewerkzeugsNeigungswinkelsensor
• 1.0 V (Aufrecht)
• 4.0 V (Umgestürzt)
Prüfmethode ECU entnehmen und um 45 ° oder mehr neigen.
Beze-
ich-
nungBezeichnung/Bauteil und wahrscheinliche Ur-
sacheKontroll- oder Wartungsarbeit Prüfmethode
1 Störung im elektronischen Steuergerät. Elektronisches Steuergerät
erneuern. Fehlercode. 39
Symptom Das Signal des Einspritzsystems wird nicht richtig empfangen.
Betriebssicheres System Start unmöglich
Fahrzeug fahrunfähig
Diagnosecode -Nr. D36
Anzeige des FI-Diag-
nosewerkzeugsBetätigt die Einspritzdüse fünfmal pro Sekunde.
Bei jedem Betätigen der Einspritzdüse leuchtet am FI-Diagnosewerkzeug die LED "WARN-
ING" auf.
Prüfmethode Das Betriebsgeräusch der Einspritzdüse fünfmal kontrollieren.
Beze-
ich-
nungBezeichnung/Bauteil und wahrscheinliche Ur-
sacheKontroll- oder Wartungsarbeit Prüfmethode
