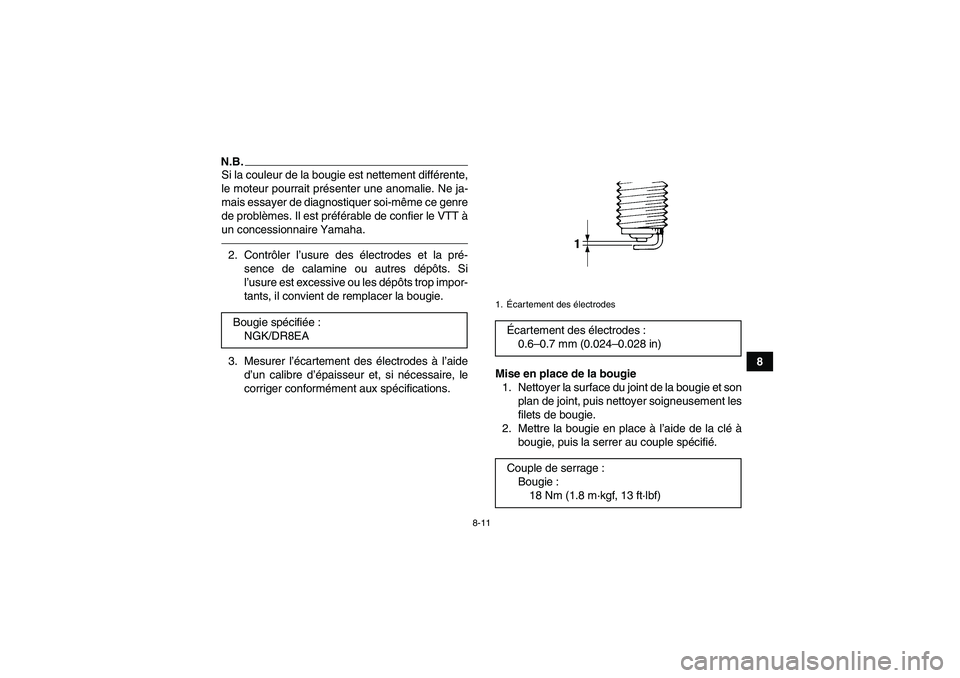

N.B.Si la couleur de la bougie est nettement différente,
le moteur pourrait présenter une anomalie. Ne ja-
mais essayer de diagnostiquer soi-même ce genre
de problèmes. Il est préférable de confier le VTT à
un concessionnaire Yamaha.2. Contrôler l’usure des électrodes et la pré-
sence de calamine ou autres dépôts. Si
l’usure est excessive ou les dépôts trop impor-
tants, il convient de remplacer la bougie.
3. Mesurer l’écartement des électrodes à l’aide
d’un calibre d’épaisseur et, si nécessaire, le
corriger conformément aux spécifications.Mise en place de la bougie
1. Nettoyer la surface du joint de la bougie et son
plan de joint, puis nettoyer soigneusement les
filets de bougie.
2. Mettre la bougie en place à l’aide de la clé à
bougie, puis la serrer au couple spécifié. Bougie spécifiée:
NGK/DR8EA
1.Écartement des électrodesÉcartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)
Couple de serrage :
Bougie :
18 Nm (1.8 m·kgf, 13 ft·lbf)
U1BS61F0.book Page 11 Monday, April 12, 2010 12:08 PM

8-12
8

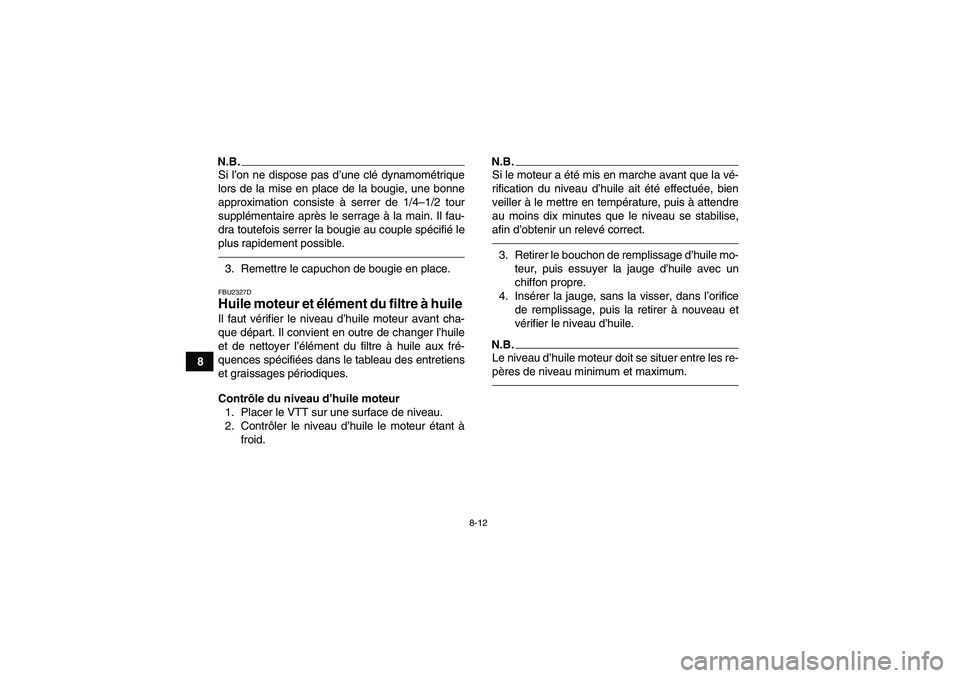

N.B.Si l’on ne dispose pas d’une clé dynamométrique
lors de la mise en place de la bougie, une bonne
approximation consiste à serrer de 1/4–1/2 tour
supplémentaire après le serrage à la main. Il fau-
dra toutefois serrer la bougie au couple spécifié le
plus rapidement possible.3. Remettre le capuchon de bougie en place.FBU2327DHuile moteur et élément du filtre à huile Il faut vérifier le niveau d’huile moteur avant cha-
que départ. Il convient en outre de changer l’huile
et de nettoyer l’élément du filtre à huile aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.
Contrôle du niveau d’huile moteur
1. Placer le VTT sur une surface de niveau.
2. Contrôler le niveau d’huile le moteur étant à
froid.
N.B.Si le moteur a été mis en marche avant que la vé-
rification du niveau d’huile ait été effectuée, bien
veiller à le mettre en température, puis à attendre
au moins dix minutes que le niveau se stabilise,
afin d’obtenir un relevé correct.3. Retirer le bouchon de remplissage d’huile mo-
teur, puis essuyer la jauge d’huile avec un
chiffon propre.
4. Insérer la jauge, sans la visser, dans l’orifice
de remplissage, puis la retirer à nouveau et
vérifier le niveau d’huile.N.B.Le niveau d’huile moteur doit se situer entre les re-
pères de niveau minimum et maximum.
U1BS61F0.book Page 12 Monday, April 12, 2010 12:08 PM

8-13
8
5. Si le niveau d’huile moteur est inférieur ou
égal au repère de niveau minimum, ajouter de
l’huile moteur du type recommandé jusqu’au
niveau spécifié. ATTENTION : Bien s’assu-
rer que le niveau d’huile moteur est cor-
rect, sous peine de risquer d’endommager
le moteur.
[FCB00851]
6. Insérer la jauge dans l’orifice de remplissage,
puis serrer le bouchon de remplissage d’huile
moteur.Changement de l’huile moteur (avec ou sans
nettoyage de l’élément du filtre à huile)
1. Placer le VTT sur une surface de niveau.
2. Mettre le moteur en marche et le faire chauffer
pendant quelques minutes, puis le couper.
3. Placer un bac à vidange sous le moteur afin
d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage d’huile mo-
teur, puis retirer la vis de vidange d’huile afin
de vidanger l’huile du carter moteur.
ATTENTION : Lorsqu’on enlève la vis de
vidange de l’huile, le ressort de pression,
la crépine et le joint torique risquent de
tomber. Veiller à ne pas perdre ces pièces.
[FCB00311]
1. Jauge de niveau d’huile
2. Repère de niveau maximum
3. Repère de niveau minimum
4. Bouchon de remplissage de l’huile moteurU1BS61F0.book Page 13 Monday, April 12, 2010 12:08 PM

8-14
8
N.B.Sauter les étapes 5–8 si l’on ne procède pas au
nettoyage de l’élément du filtre à huile.5. Enlever le couvercle de l’élément du filtre à
huile après avoir retiré ses vis, puis retirer
l’élément et le joint torique.6. Nettoyer la crépine et l’élément du filtre à huile
dans du dissolvant.
7. Remettre en place l’élément du filtre à huile
neuf et un joint torique neuf.
N.B.S’assurer que le joint torique est bien logé dans
son siège.8. Remettre le couvercle de l’élément du filtre à
huile en place ainsi que ses vis, puis serrer
ces dernières au couple spécifié.

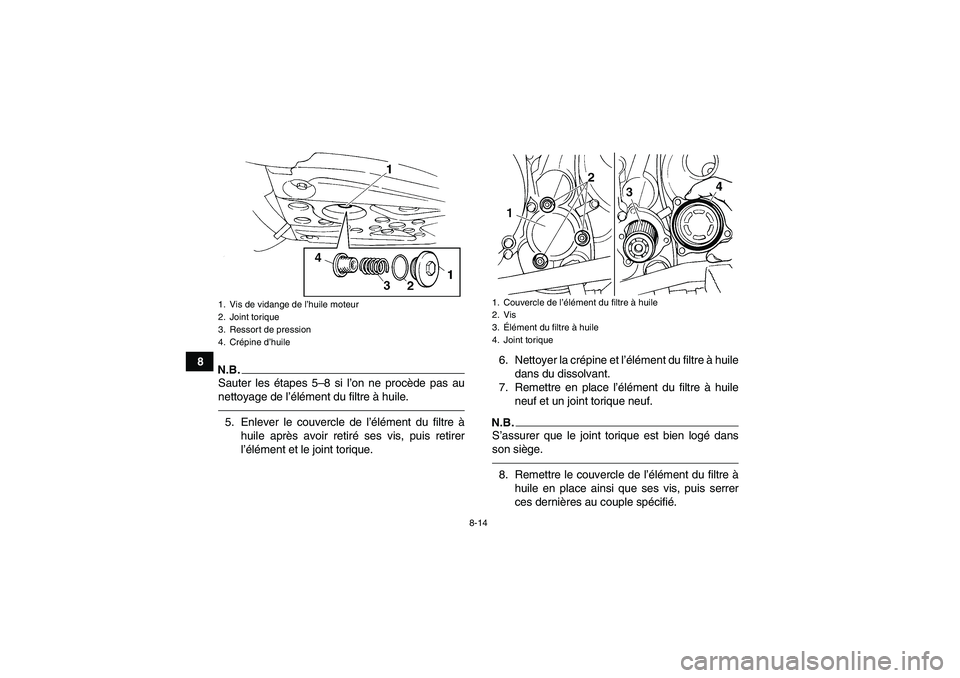

1. Vis de vidange de l’huile moteur
2. Joint torique
3. Ressort de pression
4. Crépine d’huile
1. Couvercle de l’élément du filtre à huile
2. Vis
3.Élément du filtre à huile
4. Joint torique
U1BS61F0.book Page 14 Monday, April 12, 2010 12:08 PM

8-15
8 9. Remettre la crépine, le ressort de pression, un
joint torique neuf et la vis de vidange d’huile
moteur en place. Serrer la vis de vidange
d’huile moteur au couple spécifié.
ATTENTION : Avant de remonter la vis de
vidange, ne pas oublier de remettre le joint
torique, le ressort de pression et la crépine
en place.
[FCB00321]
10. Remplir de la quantité spécifiée d’huile moteur
du type recommandé, puis remettre le bou-
chon de remplissage d’huile moteur en place
et le serrer.
N.B.Bien veiller à essuyer toute coulure d’huile après
que le moteur et le circuit d’échappement ont re-
froidi.ATTENTIONFCB00300
Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur
à celui spécifié. S’assurer également de ne
pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-

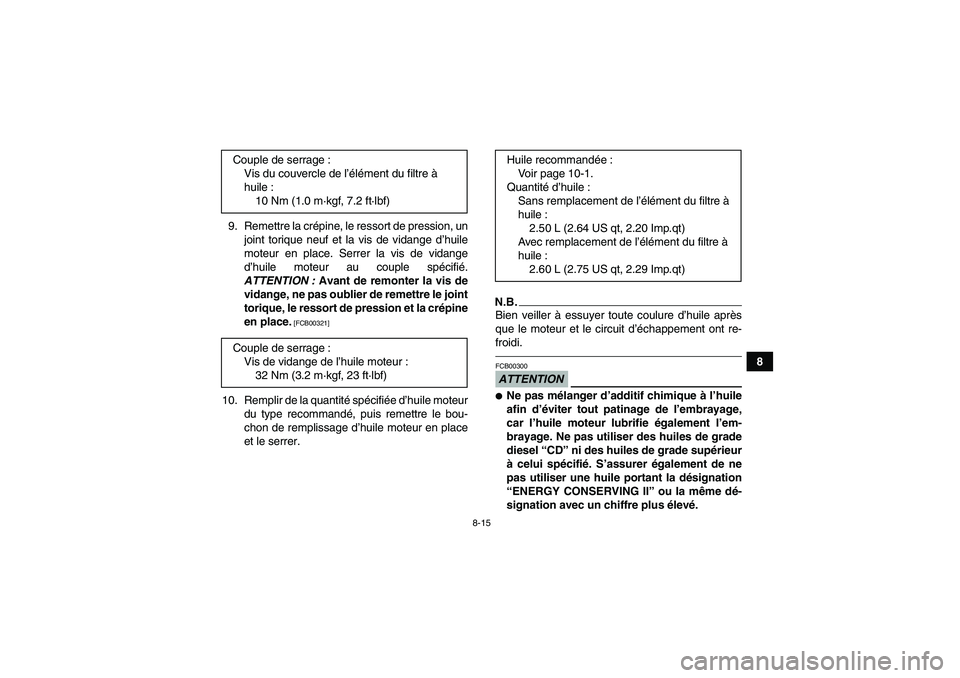

signation avec un chiffre plus élevé. Couple de serrage :
Vis du couvercle de l’élément du filtre à
huile :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
32 Nm (3.2 m·kgf, 23 ft·lbf)Huile recommandée:
Voir page 10-1.
Quantité d’huile :
Sans remplacement de l’élément du filtre à
huile :
2.50 L (2.64 US qt, 2.20 Imp.qt)
Avec remplacement de l’élément du filtre à
huile :
2.60 L (2.75 US qt, 2.29 Imp.qt)
U1BS61F0.book Page 15 Monday, April 12, 2010 12:08 PM

8-16
8

S’assurer qu’aucune crasse ou objet ne pé-
nètre dans le carter moteur.11. Mettre le moteur en marche et contrôler pen-
dant quelques minutes s’il y a présence de fui-
tes d’huile en laissant tourner le moteur au ra-
lenti. En cas de fuite d’huile, couper
immédiatement le moteur et rechercher la
cause.
12. Couper le moteur, attendre au moins dix mi-
nutes, puis vérifier le niveau d’huile et faire
l’appoint, si nécessaire.FBU23743Nettoyage de l’élément du filtre à air Il convient de nettoyer l’élément du filtre à air aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques. Nettoyer ou, si né-
cessaire, remplacer l’élément plus fréquemment si
le véhicule est utilisé dans des endroits très pous-
siéreux ou humides.N.B.Un tube de vidange équipe le fond du boîtier de fil-
tre à air. Si de la poussière et/ou de l’eau se sont
accumulées dans ce tube, le vider et nettoyer l’élé-
ment ainsi que le boîtier du filtre à air.
1. Placer le VTT sur une surface de niveau.
2. Déposer la selle. (Voir page 4-12.)
3. Retirer le couvercle du boîtier de filtre à air en

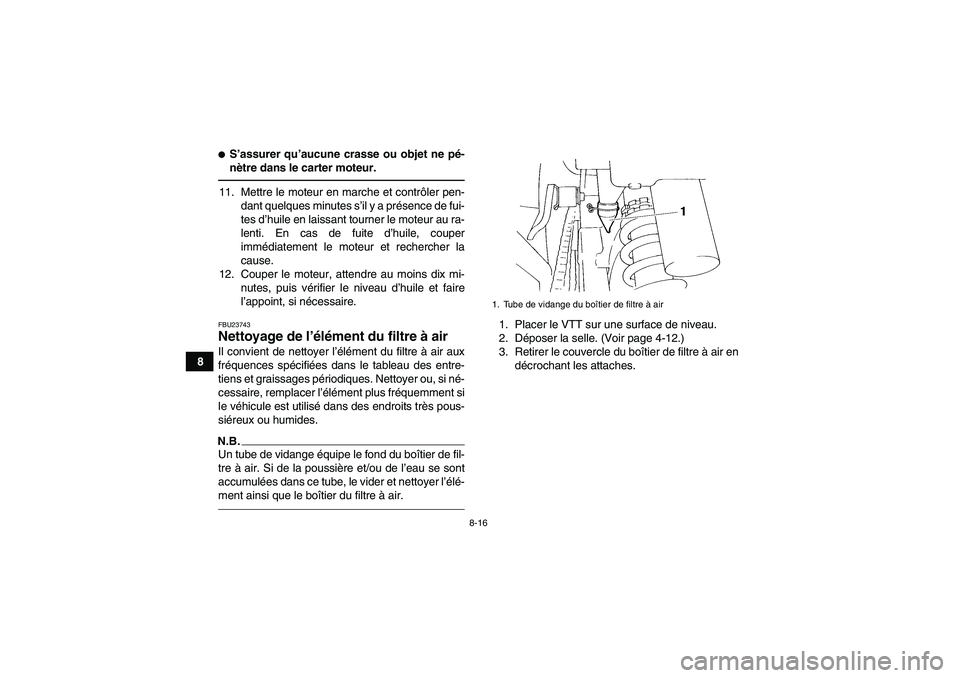

décrochant les attaches.1. Tube de vidange du boîtier de filtre à air
U1BS61F0.book Page 16 Monday, April 12, 2010 12:08 PM

8-17
8 4. Extraire l’élément du boîtier de filtre à air.5. Retirer la mousse de son armature.

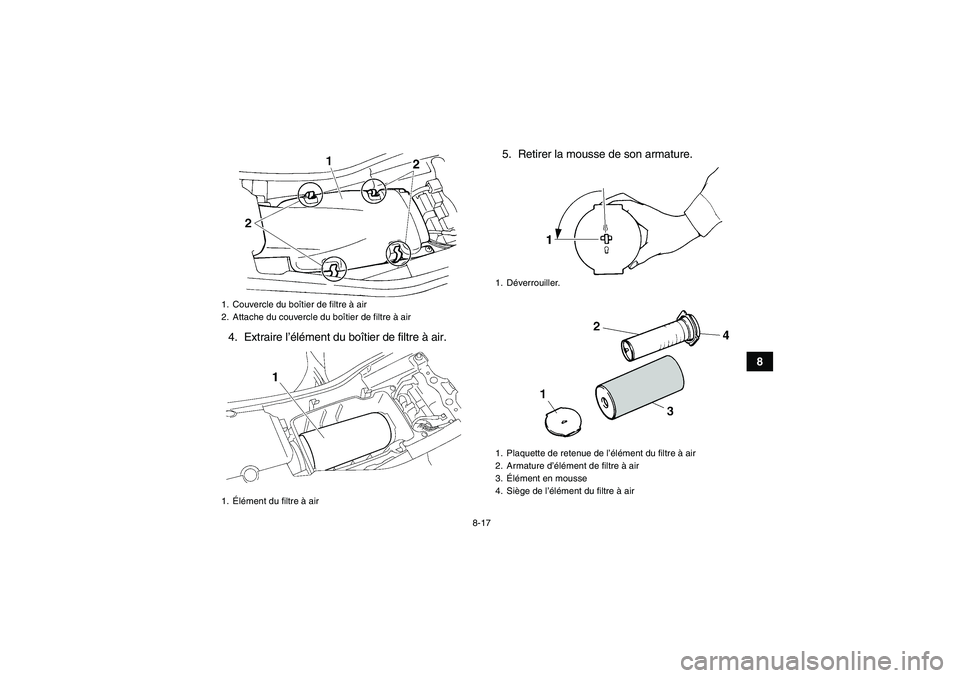

1. Couvercle du boîtier de filtre à air
2. Attache du couvercle du boîtier de filtre à air
1.Élément du filtre à air
1. Déverrouiller.
1. Plaquette de retenue de l’élément du filtre à air
2. Armature d’élément de filtre à air
3.Élément en mousse
4. Siège de l’élément du filtre à air
U1BS61F0.book Page 17 Monday, April 12, 2010 12:08 PM

8-18
86. Nettoyer la mousse à fond dans du dissolvant
tout en procédant avec douceur.
AVERTISSEMENT ! Nettoyer la mousse
exclusivement dans du dissolvant destiné
au nettoyage de pièces. Ne jamais nettoyer
la mousse dans un dissolvant à point
d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’ex-
ploser.
[FWB01941]

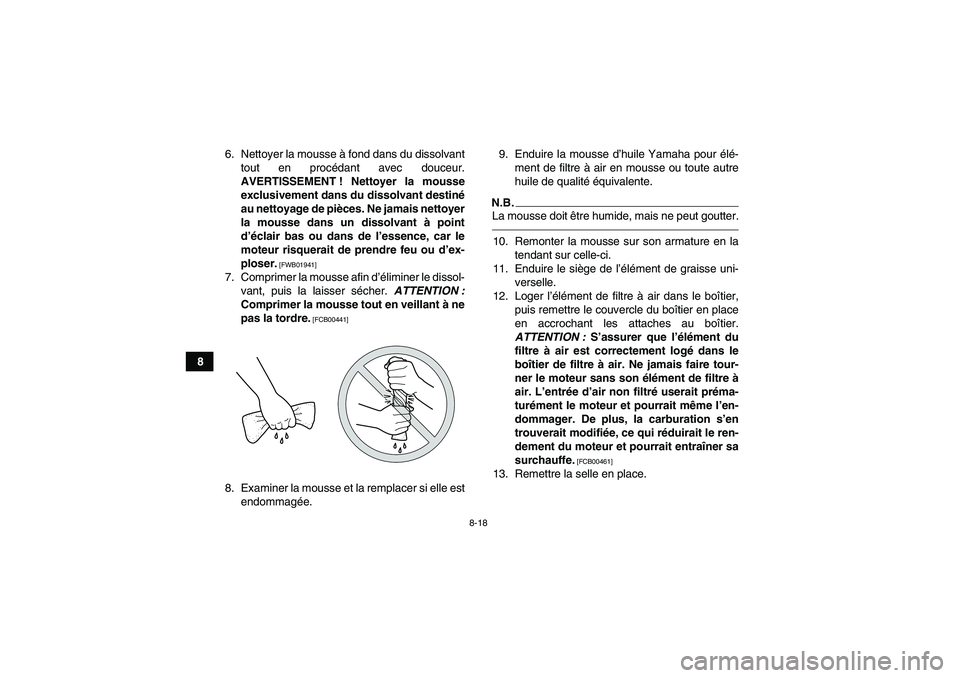

7. Comprimer la mousse afin d’éliminer le dissol-
vant, puis la laisser sécher. ATTENTION :
Comprimer la mousse tout en veillant à ne
pas la tordre.
[FCB00441]
8. Examiner la mousse et la remplacer si elle est
endommagée.9. Enduire la mousse d’huile Yamaha pour élé-
ment de filtre à air en mousse ou toute autre
huile de qualité équivalente.
N.B.La mousse doit être humide, mais ne peut goutter.10. Remonter la mousse sur son armature en la
tendant sur celle-ci.
11. Enduire le siège de l’élément de graisse uni-
verselle.
12. Loger l’élément de filtre à air dans le boîtier,
puis remettre le couvercle du boîtier en place
en accrochant les attaches au boîtier.
ATTENTION : S’assurer que l’élément du
filtre à air est correctement logé dans le
boîtier de filtre à air. Ne jamais faire tour-
ner le moteur sans son élément de filtre à
air. L’entrée d’air non filtré userait préma-
turément le moteur et pourrait même l’en-
dommager. De plus, la carburation s’en
trouverait modifiée, ce qui réduirait le ren-
dement du moteur et pourrait entraîner sa
surchauffe.
[FCB00461]
13. Remettre la selle en place.
