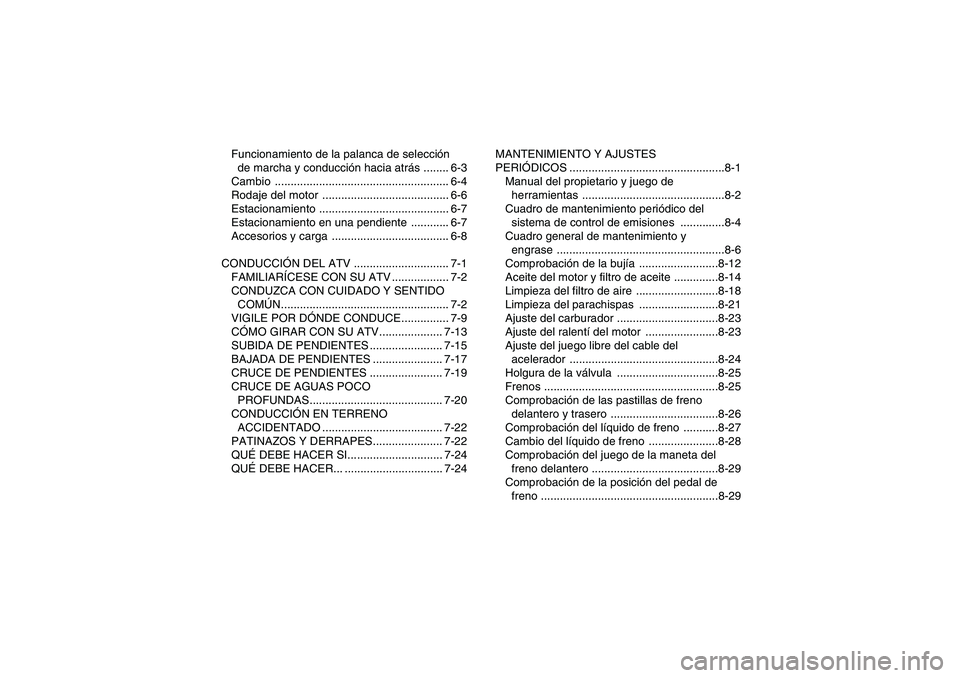

2011 YAMAHA YFM350R Manuale de Empleo (in Spanish)

Funcionamiento de la palanca de selección
de marcha y conducción hacia atrás ........ 6-3
Cambio ....................................................... 6-4
Rodaje del motor ........................................ 6-6
Estacionamiento ......................................... 6-7
Estacionamiento en una pendiente ............ 6-7
Accesorios y carga ..................................... 6-8
CONDUCCIÓN DEL ATV .............................. 7-1
FAMILIARÍCESE CON SU ATV .................. 7-2
CONDUZCA CON CUIDADO Y SENTIDO
COMÚN..................................................... 7-2
VIGILE POR DÓNDE CONDUCE............... 7-9
CÓMO GIRAR CON SU ATV.................... 7-13
SUBIDA DE PENDIENTES ....................... 7-15
BAJADA DE PENDIENTES ...................... 7-17
CRUCE DE PENDIENTES ....................... 7-19
CRUCE DE AGUAS POCO
PROFUNDAS.......................................... 7-20
CONDUCCIÓN EN TERRENO
ACCIDENTADO ...................................... 7-22
PATINAZOS Y DERRAPES...................... 7-22
QUÉ DEBE HACER SI.............................. 7-24
QUÉ DEBE HACER... ............................... 7-24MANTENIMIENTO Y AJUSTES
PERIÓDICOS .................................................8-1
Manual del propietario y juego de
herramientas .............................................8-2
Cuadro de mantenimiento periódico del
sistema de control de emisiones ..............8-4
Cuadro general de mantenimiento y
engrase .....................................................8-6
Comprobación de la bujía .........................8-12
Aceite del motor y filtro de aceite ..............8-14
Limpieza del filtro de aire ..........................8-18
Limpieza del parachispas .........................8-21
Ajuste del carburador ................................8-23
Ajuste del ralentí del motor .......................8-23
Ajuste del juego libre del cable del
acelerador ...............................................8-24
Holgura de la válvula ................................8-25
Frenos .......................................................8-25
Comprobación de las pastillas de freno
delantero y trasero ..................................8-26
Comprobación del líquido de freno ...........8-27
Cambio del líquido de freno ......................8-28
Comprobación del juego de la maneta del
freno delantero ........................................8-29
Comprobación de la posición del pedal de
freno ........................................................8-29
U1BS61S0.book Page 2 Monday, April 12, 2010 2:02 PM

Ajuste del juego del freno de
estacionamiento ..................................... 8-30
Interruptores de la luz de freno ................ 8-31
Ajuste del juego libre de la maneta de
embrague ............................................... 8-32
Juego de la cadena de transmisión ......... 8-34
Engrase de la cadena de transmisión ...... 8-36
Comprobación y engrase de los cables ... 8-37
Comprobación y engrase de las manetas
de freno y embrague .............................. 8-37
Comprobación y engrase de los pedales
de freno y cambio ................................... 8-38
Comprobación de los cojinetes de los
cubos de las ruedas ............................... 8-39
Engrase de los pivotes del basculante ..... 8-39
Engrase de los puntos de pivote del
brazo de relé de la suspensión trasera y
de acoplamiento del brazo de
acoplamiento .......................................... 8-40
Engrase de los pivotes del brazo superior
y del brazo inferior .................................. 8-41
Engrase del eje de dirección .................... 8-42
Batería ...................................................... 8-42
Cambio de fusible .................................... 8-45
Cambio de una bombilla del faro ............. 8-46
Ajuste de la luz del faro ............................ 8-47Cambio de la bombilla de la luz de
freno/piloto trasero ..................................8-48
Desmontaje de una rueda ........................8-49
Montaje de una rueda ...............................8-49
Identificación de averías ...........................8-50
Cuadro de identificación de averías .........8-51
LIMPIEZA Y ALMACENAMIENTO .................9-1
Limpieza .....................................................9-1
Almacenamiento .........................................9-2
ESPECIFICACIONES ..................................10-1
INFORMACIÓN PARA EL
CONSUMIDOR .............................................11-1
Números de identificación ........................11-1
U1BS61S0.book Page 3 Monday, April 12, 2010 2:02 PM

1-1
1
SBU29680

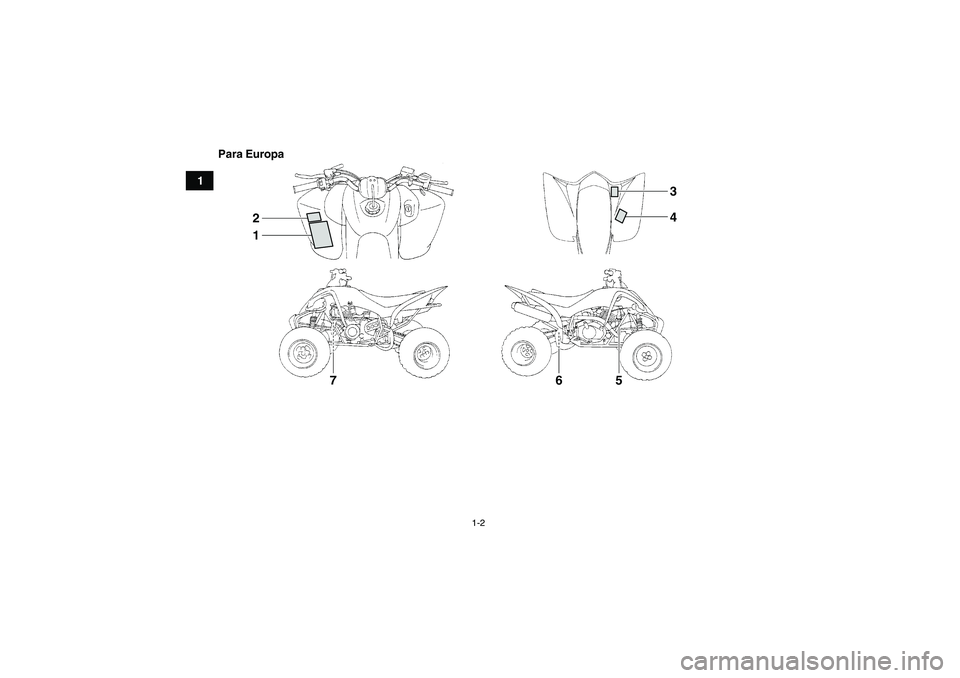

LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y
ESPECIFICACIÓN
SBU29991Lea y asegúrese de haber comprendido el contenido de todas las etiquetas del ATV. Contienen informa-
ción importante para su utilización correcta y segura.
No elimine ninguna de las etiquetas colocadas en el ATV. Si alguna de ellas se vuelve difícil de leer o se
desprende, su concesionario Yamaha podrá facilitarle una de recambio.U1BS61S0.book Page 1 Monday, April 12, 2010 2:02 PM

1-2
1Para Europa
1 23
4
5 6 7
U1BS61S0.book Page 2 Monday, April 12, 2010 2:02 PM

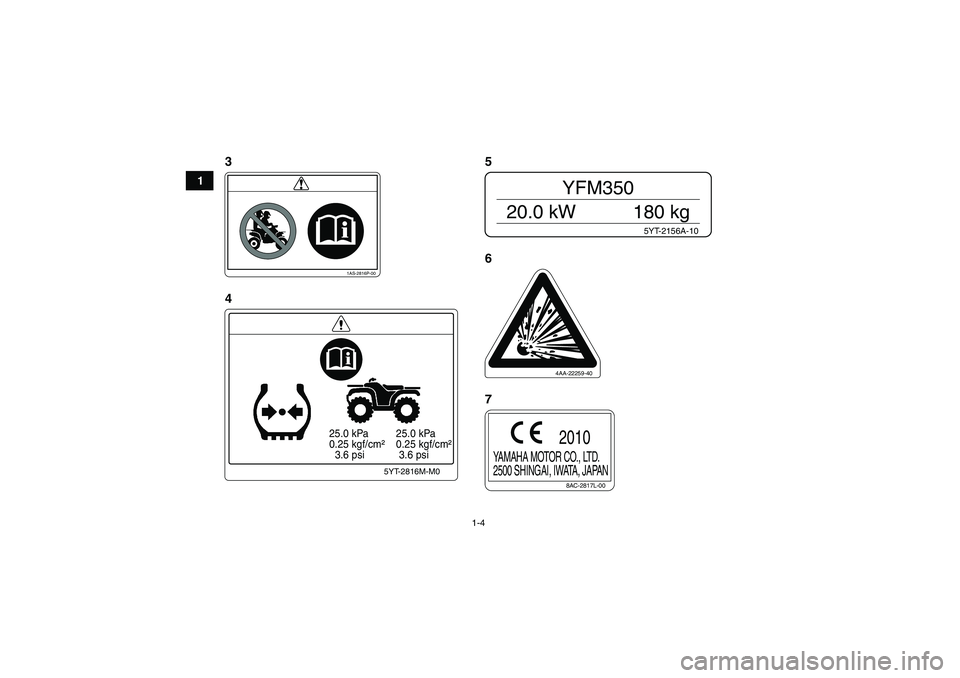

1-3
1
4D3-2816L-20
43P-2816R-01
12
U1BS61S0.book Page 3 Monday, April 12, 2010 2:02 PM

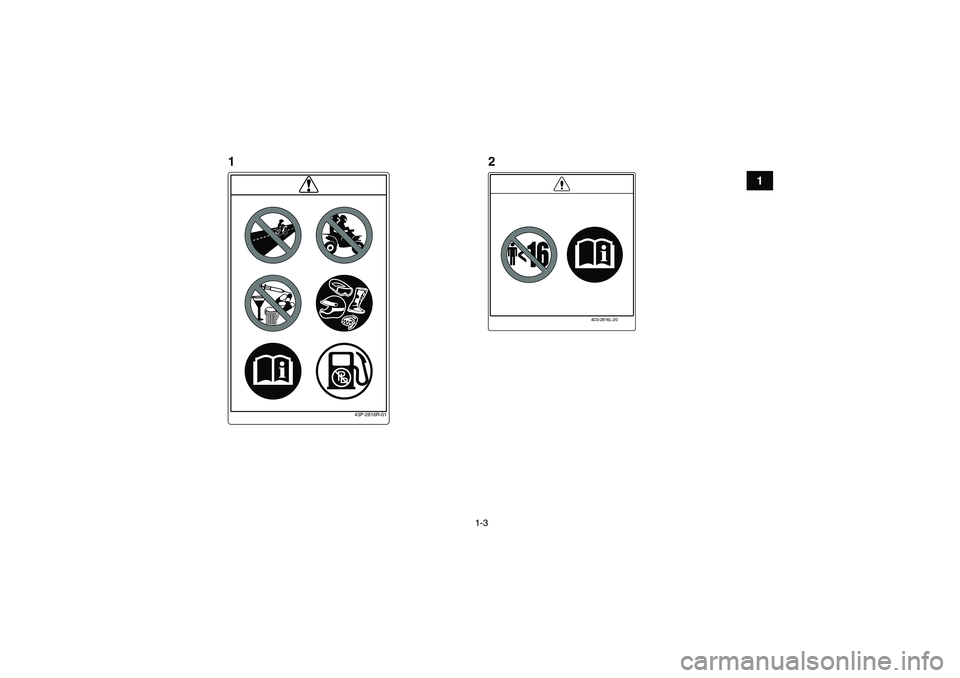

1-4
1
25.0 kPa
0.25 kgf/cm²
3.6 psi 25.0 kPa
0.25 kgf/cm²
3.6 psi
5YT-2816M-M0
1AS-2816P-00
5YT-2156A-10
YFM350
20.0 kW 180 kg
8AC-2817L-00
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
20104AA-22259-40
46
7 5 3
U1BS61S0.book Page 4 Monday, April 12, 2010 2:02 PM

1-5
1 Familiarícese con los pictogramas siguientes y lea el texto explicativo; a continuación, compruebe los pic-
togramas que corresponden a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora.
No permita NUNCA que un niño menor de 6
años utilice este ATV.
La utilización de este ATV por niños
menores de 6 años incrementa el peligro de
lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto.
No permita NUNCA que un niño menor de
10 años utilice este ATV.
La utilización de este ATV por niños
menores de 10 años incrementa el peligro
de lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto.No permita NUNCA que un niño menor de
12 años utilice este ATV.
La utilización de este ATV por niños
menores de 12 años incrementa el peligro
de lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto.
Este ATV no debe ser utilizado NUNCA por
menores de 16 años.
La utilización de este ATV por jóvenes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal.
No utilizar NUNCA en vías asfaltadas.
No llevar NUNCA pasajeros.
U1BS61S0.book Page 5 Monday, April 12, 2010 2:02 PM

1-6
1
**.* kPa
*.** kgf/cm²
*.* psi**.* kPa
*.** kgf/cm²
*.* psi
No utilizar NUNCA bajo los efectos de
drogas o alcohol.
No almacenar NUNCA combustible ni
líquidos inflamables.
Esta unidad contiene nitrógeno gaseoso a
alta presión.
Una manipulación indebida puede provocar
una explosión. No debe nunca incinerar,
perforar ni abrir.
Utilice únicamente gasolina sin plomo.
Mida la presión con los neumáticos fríos.Ajuste la presión de los neumáticos.
Una presión incorrecta de los neumáticos
puede ocasionar una pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.
El ATV requiere más esfuerzo para girar
cuando está seleccionada la tracción a las
cuatro ruedas con bloqueo del diferencial
(“DIFF.LOCK”).
Para evitar una pérdida de control, reduzca
la velocidad permitiendo un margen de
tiempo y distancia superior al habitual para
maniobrar.
En este pictograma se muestran los límites
de carga o carga máxima de este ATV.
Respete todos los límites de carga y demás
instrucciones relativas a la carga que se dan
en este manual.
La carga puede incluir el conductor, el
pasajero, equipo de protección personal,
accesorios, objetos, equipaje y demás
elementos relacionados.
Verifique que no se sobrepasen los límites
de carga.
Un exceso de carga puede ocasionar una
pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.
U1BS61S0.book Page 6 Monday, April 12, 2010 2:02 PM
