8-36
8 4. Apriete las contratuercas y los tornillos de su-
jeción del eje con los pares especificados.
SBU24882Engrase de la cadena de transmisión La cadena de transmisión debe limpiarse y engra-
sarse según los intervalos especificados en el cua-
dro de mantenimiento periódico y engrase, ya que
de lo contrario se desgastará rápidamente, espe-
cialmente cuando conduzca en condiciones alta-
mente húmedas o polvorosas. Realice el
mantenimiento de la cadena de transmisión del
modo siguiente.ATENCIÓNSCB00561La cadena de transmisión debe engrasarse
después de lavar el ATV o de utilizarlo con llu-
via o en zonas mojadas.
1. Limpie la cadena de transmisión con querose-
no y un cepillo blando pequeño. ATENCIÓN:
Para evitar que las juntas tóricas se estro-
peen, no limpie la cadena de transmisión
con limpiadores de vapor, de alta presión
o disolventes inadecuados.
[SCB00571]
2. Seque la cadena de transmisión.
3. Engrase completamente la cadena de trans-
misión con un lubricante especial para juntas
tóricas. ATENCIÓN: No utilice para la cade-
na de transmisión aceite de motor ni nin-
gún otro lubricante, ya que pueden
contener substancias que podrían dañar
las juntas tóricas.
[SCB00581]
Pares de apriete:
Contratuerca:
16 Nm (1.6 m·kgf, 12 ft·lbf)
Pe r n o d e s u j e ción del eje (superior):
120 Nm (12 m·kgf, 87 ft·lbf)
Pe r n o d e s u j e ción del eje (inferior):
73 Nm (7.3 m·kgf, 53 ft·lbf)
1. Junta tórica
U1BS61S0.book Page 36 Monday, April 12, 2010 2:02 PM

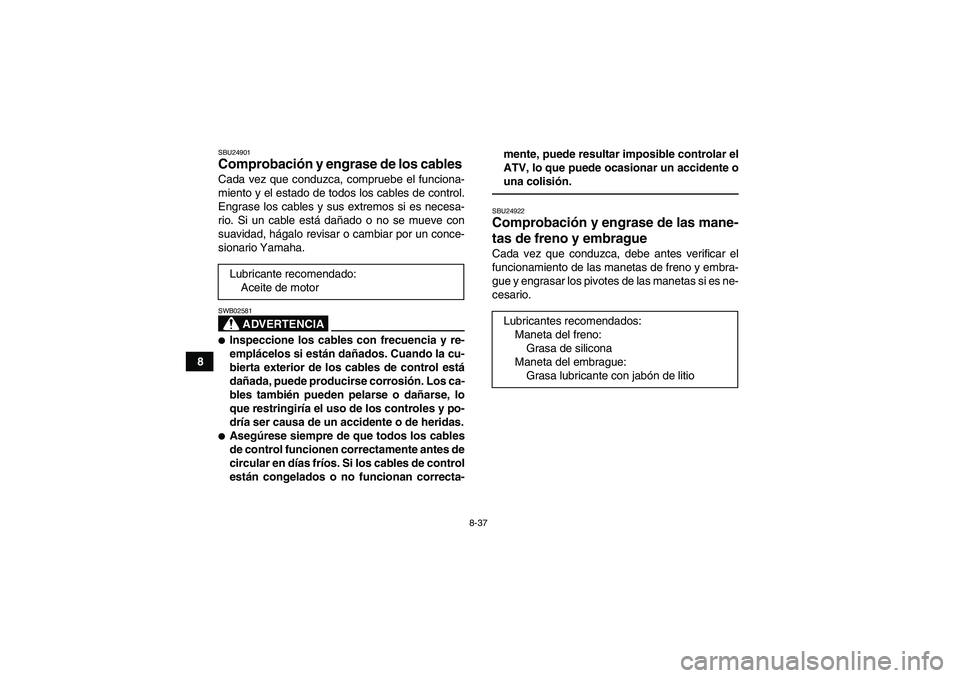

8-37
8
SBU24901Comprobación y engrase de los cables Cada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
ADVERTENCIA
SWB02581
Inspeccione los cables con frecuencia y re-
emplácelos si están dañados. Cuando la cu-
bierta exterior de los cables de control está
dañada, puede producirse corrosión. Los ca-
bles también pueden pelarse o dañarse, lo
que restringiría el uso de los controles y po-
dría ser causa de un accidente o de heridas.
Asegúrese siempre de que todos los cables
de control funcionen correctamente antes de
circular en días fríos. Si los cables de control
están congelados o no funcionan correcta-mente, puede resultar imposible controlar el
ATV, lo que puede ocasionar un accidente o
una colisión.
SBU24922Comprobación y engrase de las mane-
tas de freno y embrague Cada vez que conduzca, debe antes verificar el
funcionamiento de las manetas de freno y embra-
gue y engrasar los pivotes de las manetas si es ne-
cesario. Lubricante recomendado:
Aceite de motorLubricantes recomendados:
Maneta del freno:
Grasa de silicona
Maneta del embrague:
Grasa lubricante con jabón de litio
U1BS61S0.book Page 37 Monday, April 12, 2010 2:02 PM

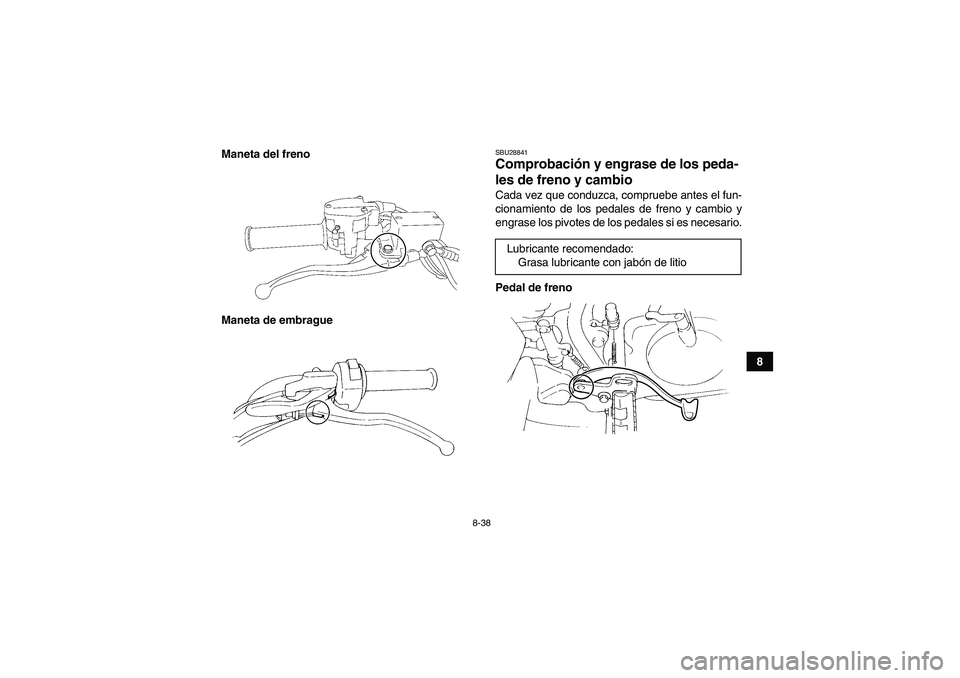

8-38
8 Maneta del freno
Maneta de embrague
SBU28841Comprobación y engrase de los peda-
les de freno y cambio Cada vez que conduzca, compruebe antes el fun-
cionamiento de los pedales de freno y cambio y
engrase los pivotes de los pedales si es necesario.
Pedal de frenoLubricante recomendado:
Grasa lubricante con jabón de litio
U1BS61S0.book Page 38 Monday, April 12, 2010 2:02 PM

8-39
8Pedal de cambio
SBU24963Comprobación de los cojinetes de los
cubos de las ruedas Se deben comprobar los cojinetes de los cubos de
las ruedas delanteras y traseras según los interva-
los que se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de una
rueda presenta juego o la rueda no gira con suavi-
dad, solicite a un concesionario Yamaha que revi-
se los cojinetes de los cubos de las rueda.
SBU24995Engrase de los pivotes del basculante Los pivotes del basculante se deben lubricar en un
concesionario Yamaha según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico y engrase.Lubricante recomendado:
Grasa lubricante con jabón de litio
U1BS61S0.book Page 39 Monday, April 12, 2010 2:02 PM

8-40
8
SBU25004Engrase de los puntos de pivote del
brazo de relé de la suspensión trasera
y de acoplamiento del brazo de acopla-
miento Los puntos de pivote del brazo de relé de la sus-
pensión trasera y del brazo de acoplamiento de-
ben lubricarse según los intervalos especificados
en el cuadro de mantenimiento periódico y engra-
se.NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase.Lubricante recomendado:
Grasa lubricante con jabón de litio
1. Boquilla de engrase
1. Boquilla de engrase
U1BS61S0.book Page 40 Monday, April 12, 2010 2:02 PM

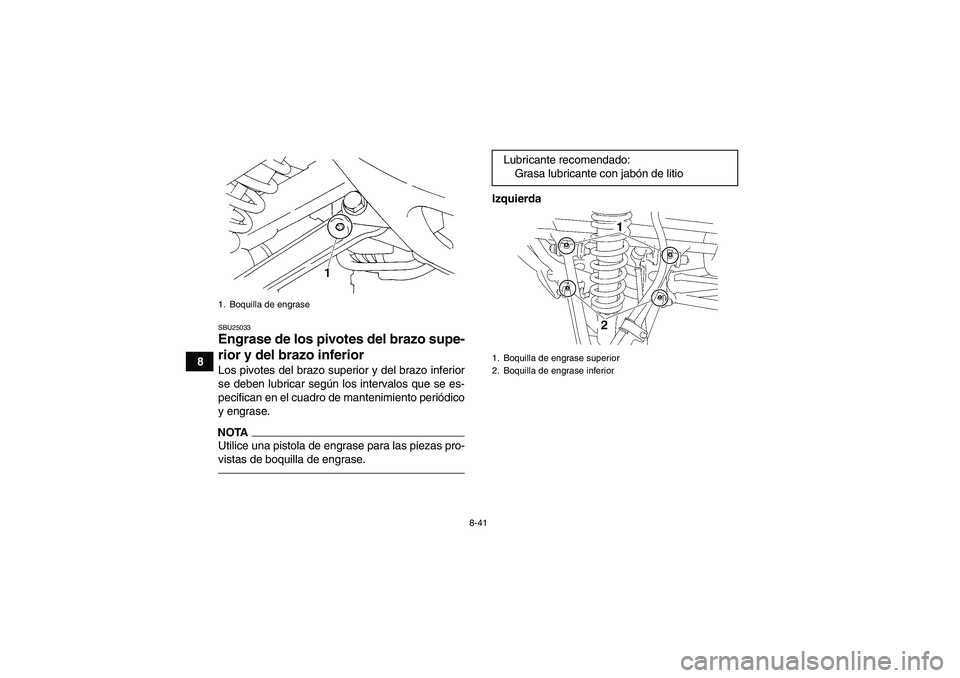

8-41
8
SBU25033Engrase de los pivotes del brazo supe-
rior y del brazo inferior Los pivotes del brazo superior y del brazo inferior
se deben lubricar según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase.
Izquierda
1. Boquilla de engrase
Lubricante recomendado:
Grasa lubricante con jabón de litio1. Boquilla de engrase superior
2. Boquilla de engrase inferior
U1BS61S0.book Page 41 Monday, April 12, 2010 2:02 PM

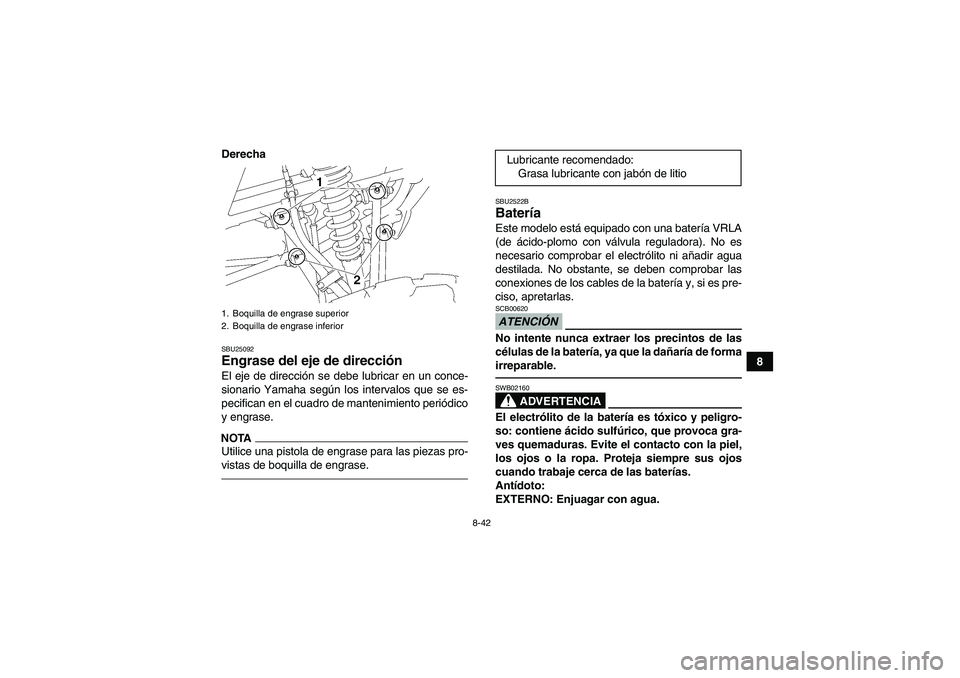

8-42
8 Derecha
SBU25092Engrase del eje de dirección El eje de dirección se debe lubricar en un conce-
sionario Yamaha según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase.
SBU2522BBatería Este modelo está equipado con una batería VRLA
(de ácido-plomo con válvula reguladora). No es
necesario comprobar el electrólito ni añadir agua
destilada. No obstante, se deben comprobar las
conexiones de los cables de la batería y, si es pre-
ciso, apretarlas.ATENCIÓNSCB00620No intente nunca extraer los precintos de las
células de la batería, ya que la dañaría de forma
irreparable.
ADVERTENCIA
SWB02160El electrólito de la batería es tóxico y peligro-
so: contiene ácido sulfúrico, que provoca gra-
ves quemaduras. Evite el contacto con la piel,
los ojos o la ropa. Proteja siempre sus ojos
cuando trabaje cerca de las baterías.
Antídoto:
EXTERNO: Enjuagar con agua.
1. Boquilla de engrase superior
2. Boquilla de engrase inferior
Lubricante recomendado:
Grasa lubricante con jabón de litio
U1BS61S0.book Page 42 Monday, April 12, 2010 2:02 PM

8-43
8INTERNO: Ingerir grandes cantidades de agua
o leche, seguidas de leche de magnesia, hue-
vos batidos o aceite vegetal. Acudir al médico
de inmediato.
OJOS: Enjuagar con agua durante 15 minutos
y acudir al médico sin demora.
Las baterías producen gases explosivos. Man-
téngalas alejadas de todo tipo de chispas, lla-
mas, cigarrillos y otras fuentes de ignición.
Ventile el entorno durante el proceso de carga
o cuando se encuentre en un espacio cerrado.
MANTÉNGASE FUERA DEL ALCANCE DE LOS
NIÑOS.
Para desmontar la batería
1. Desmonte el asiento. (Véase la página 4-12).
2. Desenganche la correa que sujeta el juego de
herramientas y desmonte la placa de sujeción
de la batería después de extraer los pernos.
3. Desconecte primero el cable negativo de la
batería y luego el positivo extrayendo los res-
pectivos pernos. ATENCIÓN: Cuando vaya
a extraer la batería, debe quitar el contacto
con el interruptor principal y desconectar
el cable negativo antes que el positivo.
[SCB01001]
4. Extraiga la batería de su compartimento.
Para cargar la batería
Lleve la batería a un concesionario Yamaha lo an-
tes posible para cargarla si le parece que está des-
cargada. Tenga en cuenta que la batería tiene
tendencia a descargarse más rápidamente si el
ATV está equipado con accesorios eléctricos op-
cionales.1. Placa de sujeción de la batería
2. Perno
3. Cinta de sujeción
4. Cable negativo de la batería (negro)
5. Cable positivo de la batería (rojo)
4
3
5
1
2
