2011 YAMAHA YFM350R Manuale de Empleo (in Spanish)

8-44
8
ATENCIÓNSCB00931Para cargar una batería VRLA (de ácido-plomo
con válvula reguladora) es necesario un carga-
dor especial (de tensión constante). El uso de
un cargador convencional dañará la batería.Para guardar la batería
Si no va a utilizar el ATV durante más de un
mes, desmonte la batería, cárguela completa-
mente y guárdela en un lugar fresco y seco.
Si va a guardar la batería durante más de dos
meses, compruébela al menos una vez al mes y
cárguela completamente según sea necesario.ATENCIÓNSCB00940Mantenga siempre la batería cargada. El alma-
cenamiento de una batería descargada puede
dañarla de forma irreparable.Para montar la bateríaNOTACompruebe que la batería esté totalmente carga-
da.
1. Sitúe la batería en su compartimento.
2. Conecte primero el cable positivo de la bate-
ría y luego el negativo colocando los respecti-
vos pernos.ATENCIÓN: Cuando vaya a
montar la batería, debe quitar el contacto
con el interruptor principal y conectar el
cable positivo antes que el negativo.
[SCB01110]
3. Monte la placa de sujeción de la batería con
los pernos y enganche la correa que sujeta el
juego de herramientas.
4. Monte el asiento. (Véase la página 4-12).1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
2
U1BS61S0.book Page 44 Monday, April 12, 2010 2:02 PM

8-45
8
SBU25243Cambio de fusible El soporte de fusibles está situado debajo del
asiento. (Véase la página 4-12).
Si el fusible está fundido, cámbielo del modo si-
guiente.
1. Gire la llave a la posición “OFF” y desactive
todos los circuitos eléctricos.
ATENCIÓNSCB00640Para evitar un cortocircuito accidental, apague
el interruptor principal al comprobar o cambiar
un fusible.2. Extraiga el fusible fundido e instale uno nuevo
del amperaje especificado. ¡ADVERTENCIA!
Utilice siempre un fusible del tipo especifi-
cado y no use nunca un objeto para susti-
tuir el fusible adecuado. Un fusible
inadecuado o un objeto sustituto pueden
provocar daños en el sistema eléctrico, lo
que podría ocasionar un incendio.
[SWB02172]
3. Gire la llave a la posición “ON” y active los cir-
cuitos eléctricos para comprobar que los dis-
positivos funcionen.
4. Si el fusible se funde de nuevo inmediatamen-
te, solicite a un concesionario Yamaha que re-
vise el sistema eléctrico.
1. Fusible
2. Fusible de reserva
Fusible especificado:
15.0 A
U1BS61S0.book Page 45 Monday, April 12, 2010 2:02 PM

8-46
8

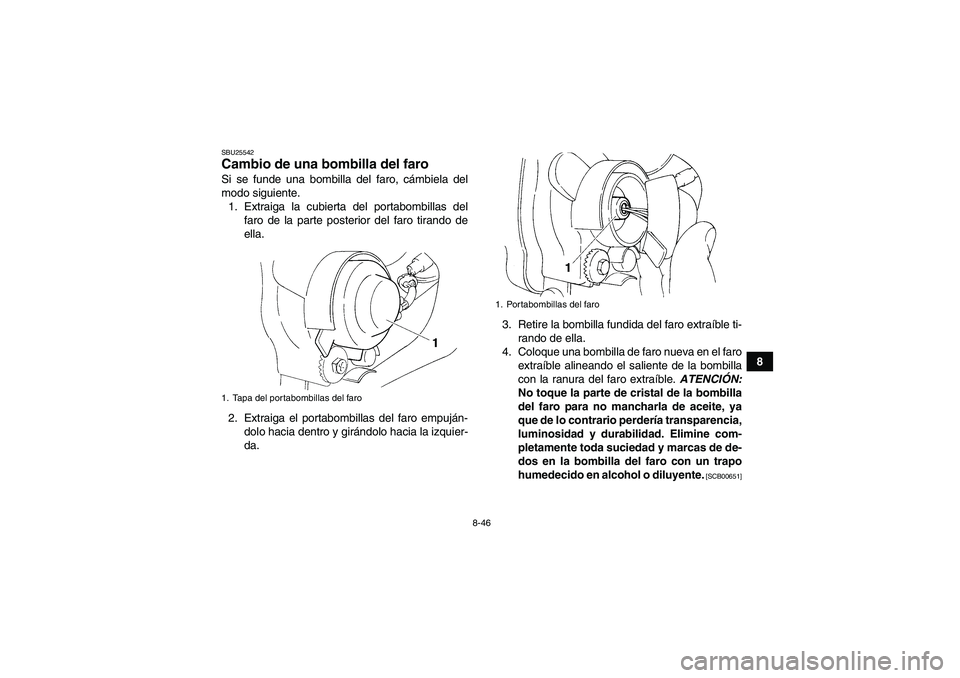

SBU25542Cambio de una bombilla del faro Si se funde una bombilla del faro, cámbiela del
modo siguiente.
1. Extraiga la cubierta del portabombillas del
faro de la parte posterior del faro tirando de
ella.
2. Extraiga el portabombillas del faro empuján-
dolo hacia dentro y girándolo hacia la izquier-
da.3. Retire la bombilla fundida del faro extraíble ti-
rando de ella.
4. Coloque una bombilla de faro nueva en el faro
extraíble alineando el saliente de la bombilla
con la ranura del faro extraíble. ATENCIÓN:
No toque la parte de cristal de la bombilla
del faro para no mancharla de aceite, ya
que de lo contrario perdería transparencia,
luminosidad y durabilidad. Elimine com-
pletamente toda suciedad y marcas de de-
dos en la bombilla del faro con un trapo
humedecido en alcohol o diluyente.
[SCB00651]
1. Tapa del portabombillas del faro
1. Portabombillas del faro
U1BS61S0.book Page 46 Monday, April 12, 2010 2:02 PM

8-47

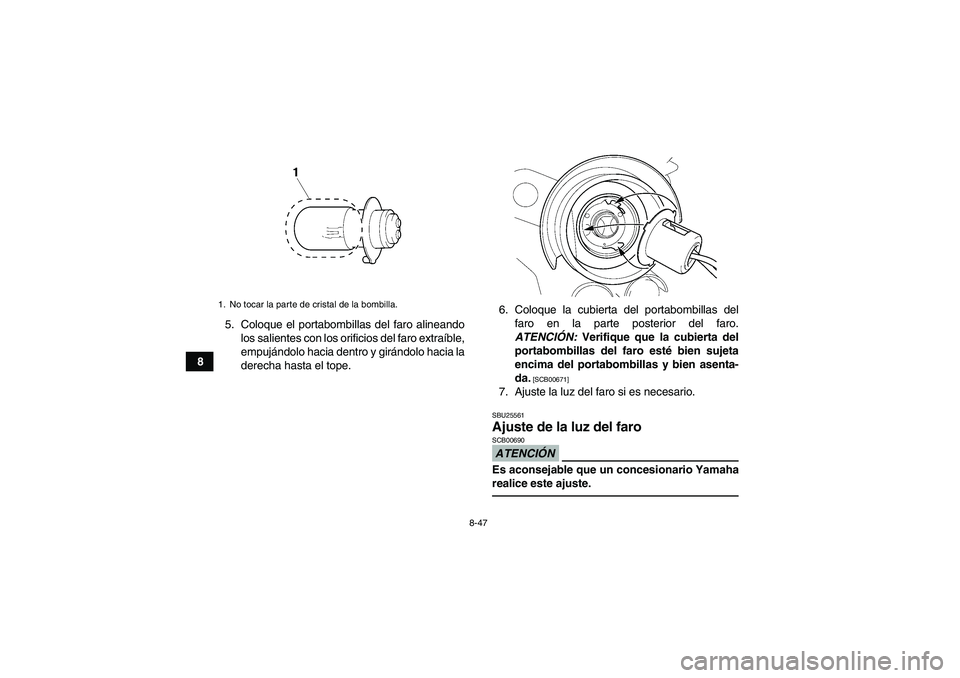

85. Coloque el portabombillas del faro alineando
los salientes con los orificios del faro extraíble,
empujándolo hacia dentro y girándolo hacia la
derecha hasta el tope.6. Coloque la cubierta del portabombillas del
faro en la parte posterior del faro.
ATENCIÓN: Verifique que la cubierta del
portabombillas del faro esté bien sujeta
encima del portabombillas y bien asenta-
da.
[SCB00671]
7. Ajuste la luz del faro si es necesario.SBU25561Ajuste de la luz del faro ATENCIÓNSCB00690Es aconsejable que un concesionario Yamaha
realice este ajuste.
1. No tocar la parte de cristal de la bombilla.U1BS61S0.book Page 47 Monday, April 12, 2010 2:02 PM

8-48

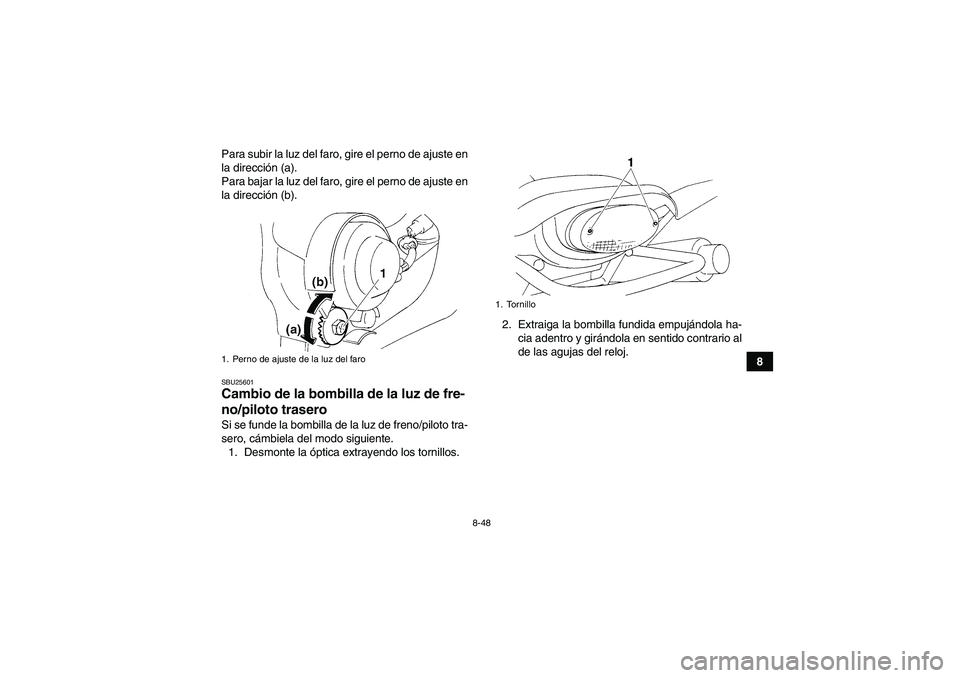

8 Para subir la luz del faro, gire el perno de ajuste en
la dirección (a).
Para bajar la luz del faro, gire el perno de ajuste en
la dirección (b).
SBU25601Cambio de la bombilla de la luz de fre-
no/piloto trasero Si se funde la bombilla de la luz de freno/piloto tra-
sero, cámbiela del modo siguiente.
1. Desmonte la óptica extrayendo los tornillos.2. Extraiga la bombilla fundida empujándola ha-
cia adentro y girándola en sentido contrario al
de las agujas del reloj.1. Perno de ajuste de la luz del faro
1. Tornillo
U1BS61S0.book Page 48 Monday, April 12, 2010 2:02 PM

8-49

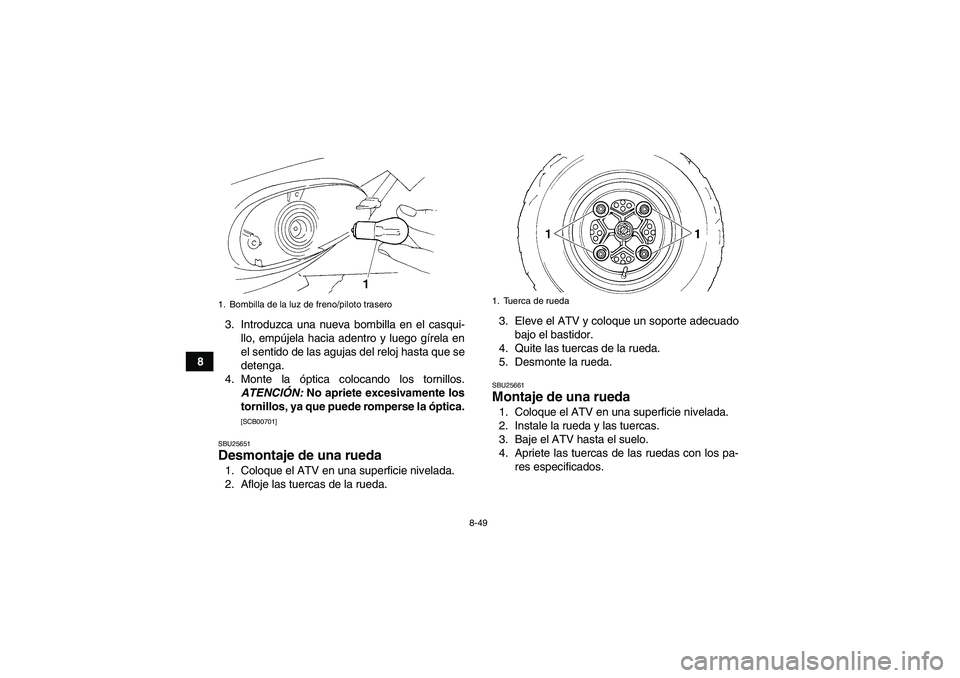

83. Introduzca una nueva bombilla en el casqui-
llo, empújela hacia adentro y luego gírela en
el sentido de las agujas del reloj hasta que se
detenga.
4. Monte la óptica colocando los tornillos.
ATENCIÓN: No apriete excesivamente los
tornillos, ya que puede romperse la óptica.
[SCB00701]
SBU25651
Desmontaje de una rueda 1. Coloque el ATV en una superficie nivelada.
2. Afloje las tuercas de la rueda.3. Eleve el ATV y coloque un soporte adecuado
bajo el bastidor.
4. Quite las tuercas de la rueda.
5. Desmonte la rueda.
SBU25661Montaje de una rueda 1. Coloque el ATV en una superficie nivelada.
2. Instale la rueda y las tuercas.
3. Baje el ATV hasta el suelo.
4. Apriete las tuercas de las ruedas con los pa-
res especificados.
1. Bombilla de la luz de freno/piloto trasero
1. Tuerca de rueda
U1BS61S0.book Page 49 Monday, April 12, 2010 2:02 PM

8-50
8

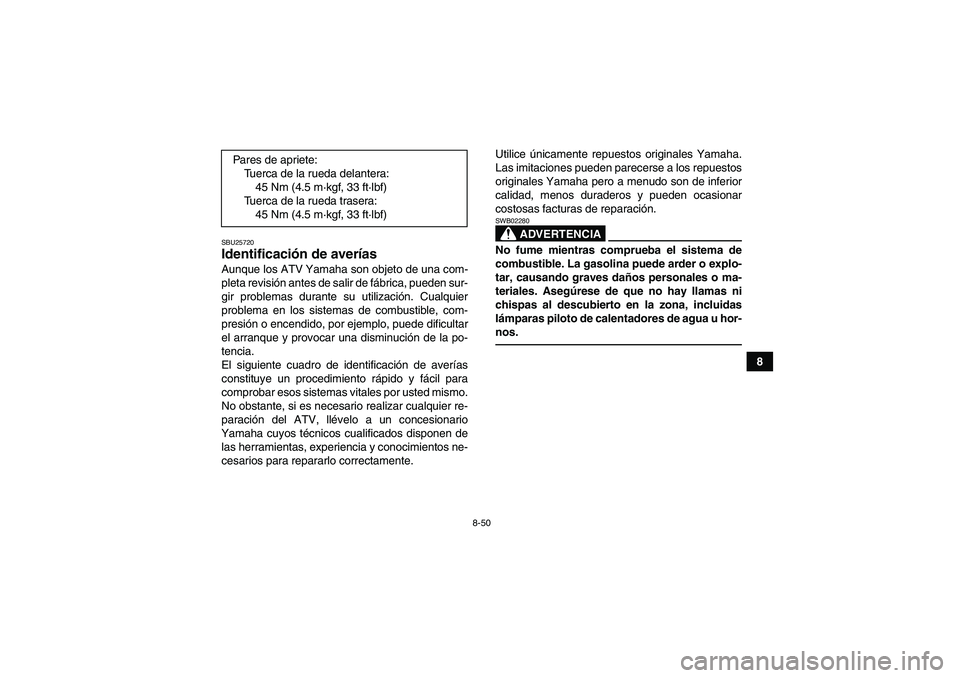

SBU25720Identificación de averías Aunque los ATV Yamaha son objeto de una com-
pleta revisión antes de salir de fábrica, pueden sur-
gir problemas durante su utilización. Cualquier
problema en los sistemas de combustible, com-
presión o encendido, por ejemplo, puede dificultar
el arranque y provocar una disminución de la po-
tencia.
El siguiente cuadro de identificación de averías
constituye un procedimiento rápido y fácil para
comprobar esos sistemas vitales por usted mismo.
No obstante, si es necesario realizar cualquier re-
paración del ATV, llévelo a un concesionario
Yamaha cuyos técnicos cualificados disponen de
las herramientas, experiencia y conocimientos ne-
cesarios para repararlo correctamente.Utilice únicamente repuestos originales Yamaha.
Las imitaciones pueden parecerse a los repuestos
originales Yamaha pero a menudo son de inferior
calidad, menos duraderos y pueden ocasionar
costosas facturas de reparación.
ADVERTENCIA
SWB02280No fume mientras comprueba el sistema de
combustible. La gasolina puede arder o explo-
tar, causando graves daños personales o ma-
teriales. Asegúrese de que no hay llamas ni
chispas al descubierto en la zona, incluidas
lámparas piloto de calentadores de agua u hor-
nos.
Pares de apriete:
Tuerca de la rueda delantera:
45 Nm (4.5 m·kgf, 33 ft·lbf)
Tuerca de la rueda trasera:
45 Nm (4.5 m·kgf, 33 ft·lbf)
U1BS61S0.book Page 50 Monday, April 12, 2010 2:02 PM

8-51
8

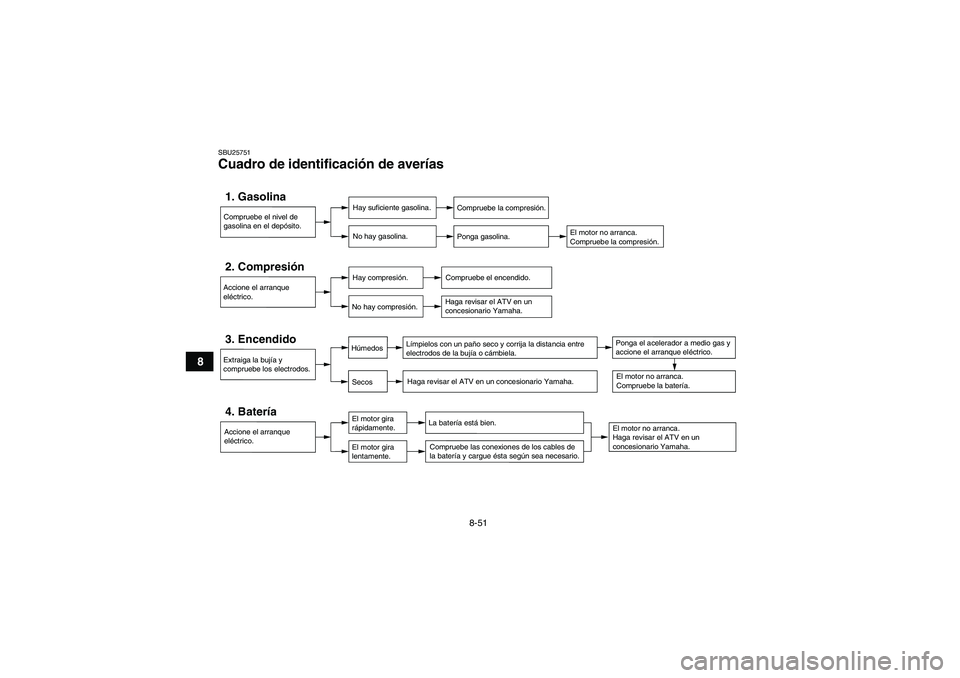

SBU25751Cuadro de identificación de averías 1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresión.
Ponga gasolina.
2. Compresión
Hay compresión.
No hay compresión.
Compruebe el encendido.
3. Encendido
Haga revisar el ATV en un concesionario Yamaha.
4. Batería
La batería está bien.
SecosHúmedos
Compruebe el nivel de
gasolina en el depósito.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.
Haga revisar el ATV en un
concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.Límpielos con un paño seco y corrija la distancia entre
electrodos de la bujía o cámbiela.Ponga el acelerador a medio gas y
accione el arranque eléctrico.
El motor no arranca.
Compruebe la batería.
El motor no arranca.
Haga revisar el ATV en un
concesionario Yamaha.
Compruebe las conexiones de los cables de
la batería y cargue ésta según sea necesario. El motor gira
lentamente. El motor gira
rápidamente.
Accione el arranque
eléctrico.U1BS61S0.book Page 51 Monday, April 12, 2010 2:02 PM
