2011 YAMAHA YFM250R Manuale de Empleo (in Spanish)

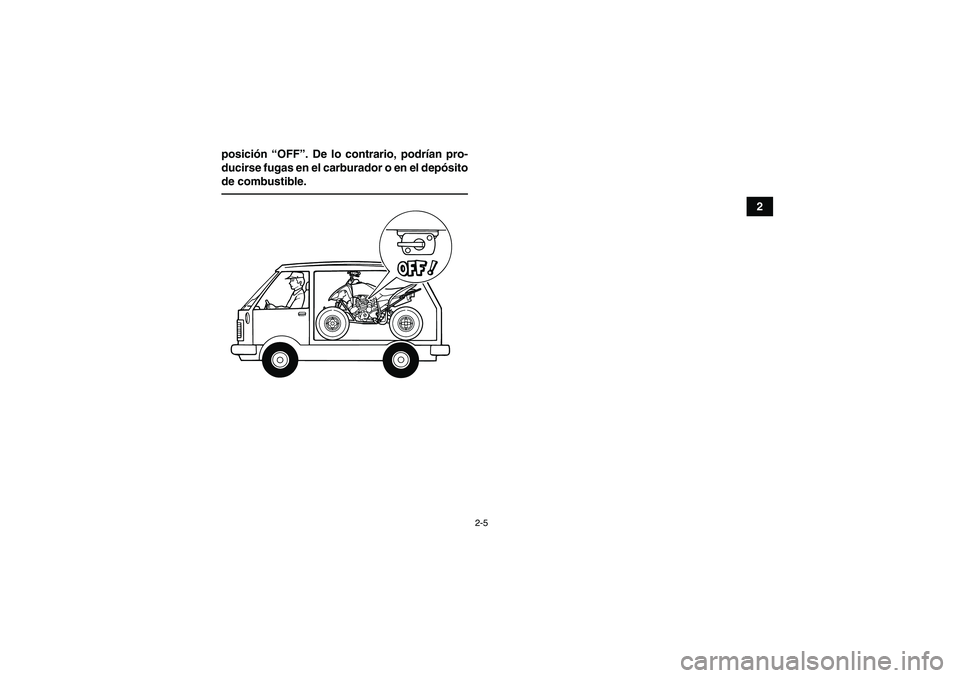

2-5
2 posición “OFF”. De lo contrario, podrían pro-
ducirse fugas en el carburador o en el depósito
de combustible.
U1BT61S0.book Page 5 Thursday, April 8, 2010 4:28 PM

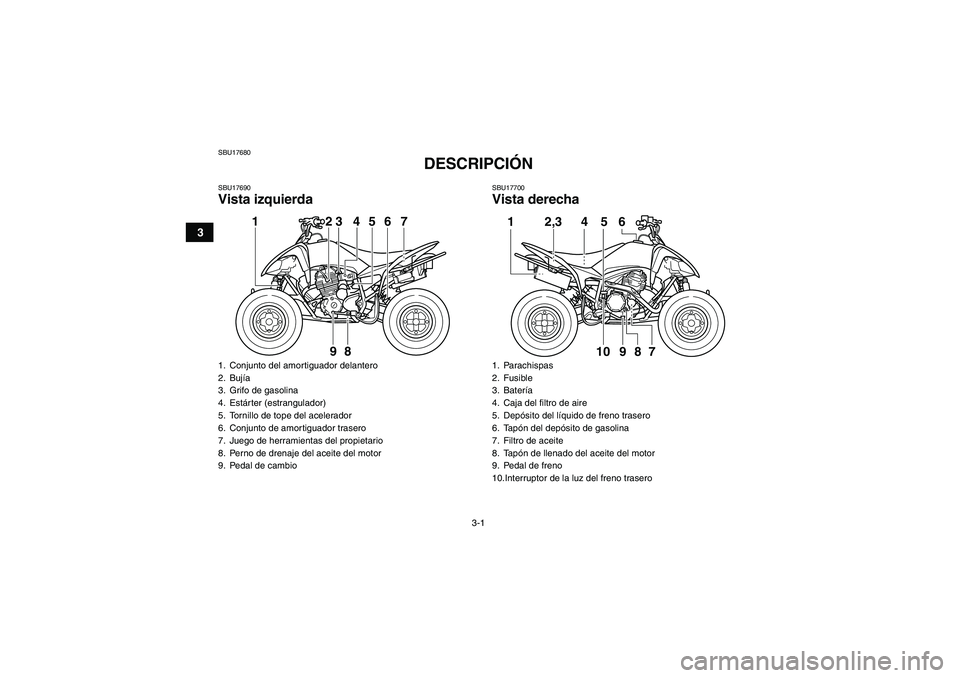

3-1
3
SBU17680
DESCRIPCIÓN
SBU17690Vista izquierda
SBU17700Vista derecha
1. Conjunto del amortiguador delantero
2. Bujía
3. Grifo de gasolina
4. Estárter (estrangulador)
5. Tornillo de tope del acelerador
6. Conjunto de amortiguador trasero
7. Juego de herramientas del propietario
8. Perno de drenaje del aceite del motor
9. Pedal de cambio
345
6
7
2
1
9
8
1. Parachispas
2. Fusible
3. Batería
4. Caja del filtro de aire
5. Depósito del líquido de freno trasero
6. Tapón del depósito de gasolina
7. Filtro de aceite
8. Tapón de llenado del aceite del motor
9. Pedal de freno
10.Interruptor de la luz del freno trasero
8 146
5
2,3
7
9
10
U1BT61S0.book Page 1 Thursday, April 8, 2010 4:28 PM

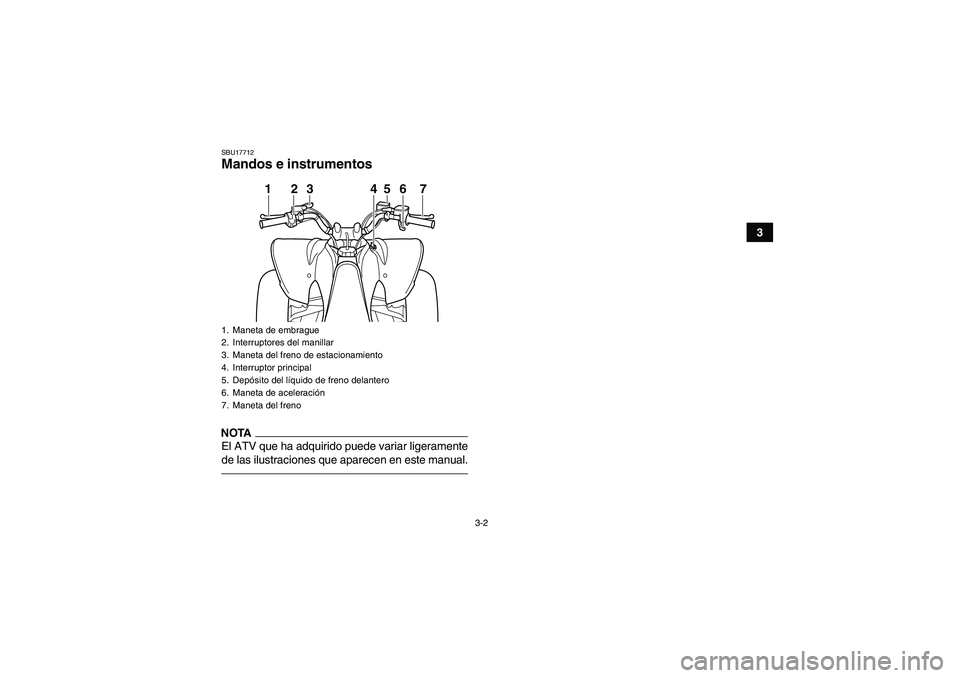

3-2
3
SBU17712Mandos e instrumentosNOTAEl ATV que ha adquirido puede variar ligeramente
de las ilustraciones que aparecen en este manual.1. Maneta de embrague
2. Interruptores del manillar
3. Maneta del freno de estacionamiento
4. Interruptor principal
5. Depósito del líquido de freno delantero
6. Maneta de aceleración
7. Maneta del freno
1
2
3
4
6
7
5
U1BT61S0.book Page 2 Thursday, April 8, 2010 4:28 PM

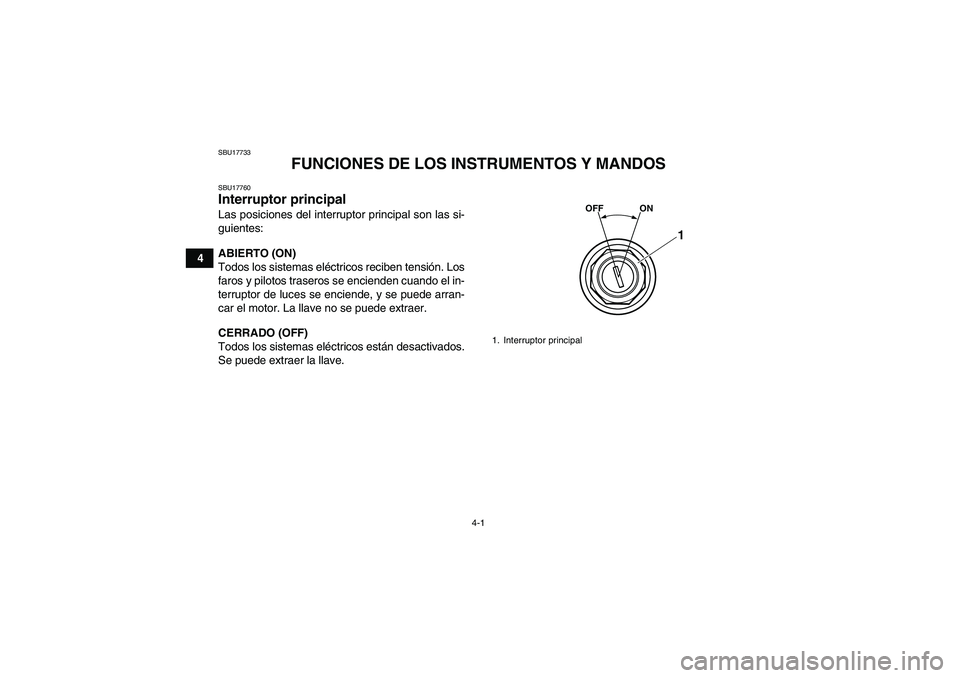

4-1
4
SBU17733
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SBU17760Interruptor principal Las posiciones del interruptor principal son las si-
guientes:
ABIERTO (ON)
Todos los sistemas eléctricos reciben tensión. Los
faros y pilotos traseros se encienden cuando el in-
terruptor de luces se enciende, y se puede arran-
car el motor. La llave no se puede extraer.
CERRADO (OFF)
Todos los sistemas eléctricos están desactivados.
Se puede extraer la llave.
1. Interruptor principal
OFF ON
1
U1BT61S0.book Page 1 Thursday, April 8, 2010 4:28 PM

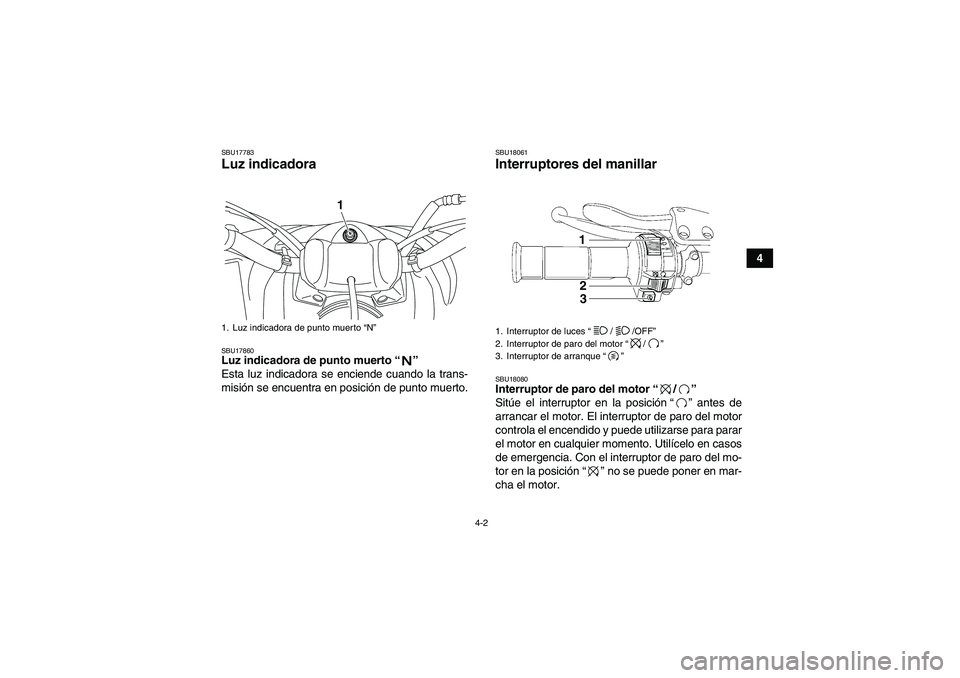

4-2
4
SBU17783Luz indicadora SBU17860Luz indicadora de punto muerto“”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de punto muerto.
SBU18061Interruptores del manillar SBU18080Interruptor de paro del motor“/”
Sitúe el interruptor en la posición“” antes de
arrancar el motor. El interruptor de paro del motor
controla el encendido y puede utilizarse para parar
el motor en cualquier momento. Utilícelo en casos
de emergencia. Con el interruptor de paro del mo-
tor en la posición“” no se puede poner en mar-
cha el motor.
1. Luz indicadora de punto muerto “N”
1
1. Interruptor de luces“//OFF”
2. Interruptor de paro del motor“/”
3. Interruptor de arranque“”
1
2
3
U1BT61S0.book Page 2 Thursday, April 8, 2010 4:28 PM

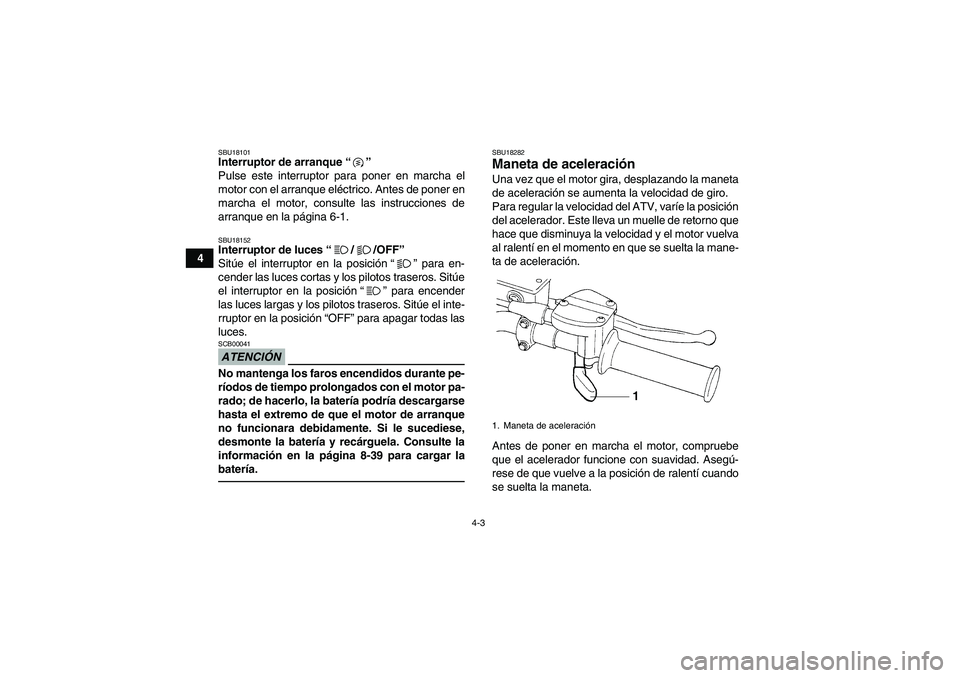

4-3
4
SBU18101Interruptor de arranque“”
Pulse este interruptor para poner en marcha el
motor con el arranque eléctrico. Antes de poner en
marcha el motor, consulte las instrucciones de
arranque en la página 6-1.SBU18152Interruptor de luces“//OFF”
Sitúe el interruptor en la posición“” para en-
cender las luces cortas y los pilotos traseros. Sitúe
el interruptor en la posición“” para encender
las luces largas y los pilotos traseros. Sitúe el inte-
rruptor en la posición “OFF” para apagar todas las
luces.ATENCIÓNSCB00041No mantenga los faros encendidos durante pe-
ríodos de tiempo prolongados con el motor pa-
rado; de hacerlo, la batería podría descargarse
hasta el extremo de que el motor de arranque
no funcionara debidamente. Si le sucediese,
desmonte la batería y recárguela. Consulte la
información en la página 8-39 para cargar la
batería.
SBU18282Maneta de aceleración Una vez que el motor gira, desplazando la maneta
de aceleración se aumenta la velocidad de giro.
Para regular la velocidad del ATV, varíe la posición
del acelerador. Este lleva un muelle de retorno que
hace que disminuya la velocidad y el motor vuelva
al ralentí en el momento en que se suelta la mane-
ta de aceleración.
Antes de poner en marcha el motor, compruebe
que el acelerador funcione con suavidad. Asegú-
rese de que vuelve a la posición de ralentí cuando
se suelta la maneta.1. Maneta de aceleración
U1BT61S0.book Page 3 Thursday, April 8, 2010 4:28 PM

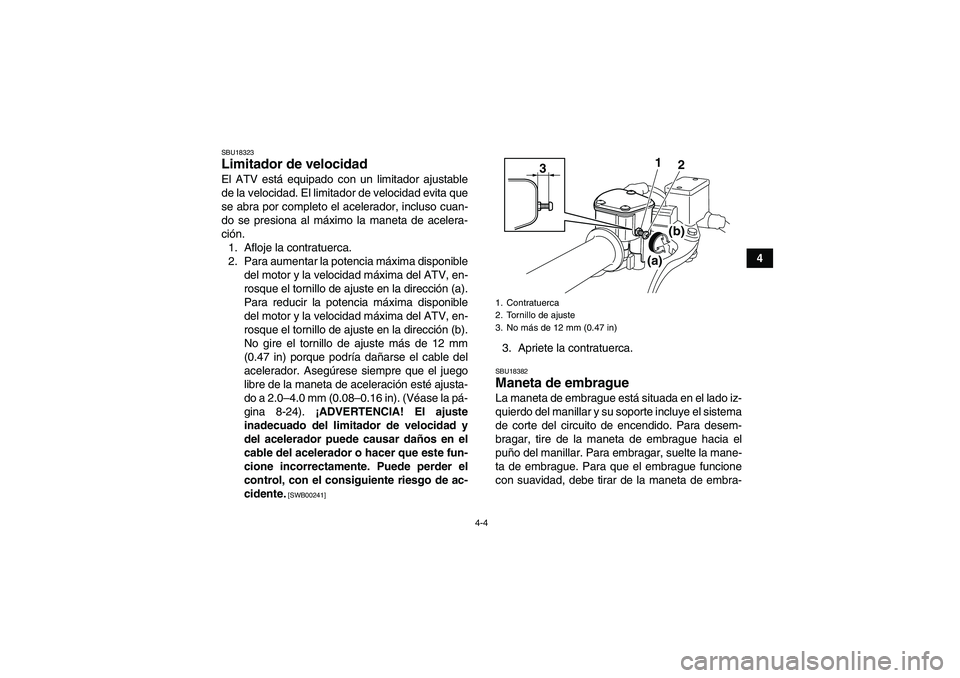

4-4
4
SBU18323Limitador de velocidad El ATV está equipado con un limitador ajustable
de la velocidad. El limitador de velocidad evita que
se abra por completo el acelerador, incluso cuan-
do se presiona al máximo la maneta de acelera-
ción.
1. Afloje la contratuerca.
2. Para aumentar la potencia máxima disponible
del motor y la velocidad máxima del ATV, en-
rosque el tornillo de ajuste en la dirección (a).
Para reducir la potencia máxima disponible
del motor y la velocidad máxima del ATV, en-
rosque el tornillo de ajuste en la dirección (b).
No gire el tornillo de ajuste más de 12 mm
(0.47 in) porque podría dañarse el cable del
acelerador. Asegúrese siempre que el juego
libre de la maneta de aceleración esté ajusta-
do a 2.0–4.0 mm (0.08–0.16 in). (Véase la pá-
gina 8-24). ¡ADVERTENCIA! El ajuste
inadecuado del limitador de velocidad y
del acelerador puede causar daños en el
cable del acelerador o hacer que este fun-
cione incorrectamente. Puede perder el
control, con el consiguiente riesgo de ac-
cidente.
[SWB00241]
3. Apriete la contratuerca.SBU18382Maneta de embrague La maneta de embrague está situada en el lado iz-
quierdo del manillar y su soporte incluye el sistema
de corte del circuito de encendido. Para desem-
bragar, tire de la maneta de embrague hacia el
puño del manillar. Para embragar, suelte la mane-
ta de embrague. Para que el embrague funcione
con suavidad, debe tirar de la maneta de embra-1. Contratuerca
2. Tornillo de ajuste
3. No más de 12 mm (0.47 in)
31
2
(a)(b)
U1BT61S0.book Page 4 Thursday, April 8, 2010 4:28 PM

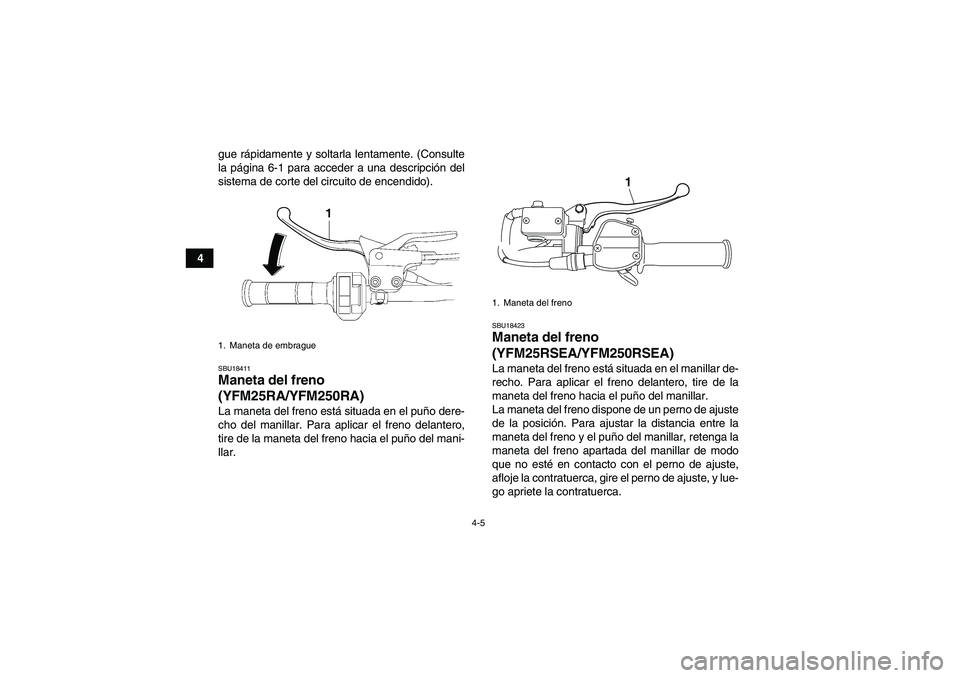

4-5
4gue rápidamente y soltarla lentamente. (Consulte
la página 6-1 para acceder a una descripción del
sistema de corte del circuito de encendido).
SBU18411Maneta del freno
(YFM25RA/YFM250RA)La maneta del freno está situada en el puño dere-
cho del manillar. Para aplicar el freno delantero,
tire de la maneta del freno hacia el puño del mani-
llar.
SBU18423Maneta del freno
(YFM25RSEA/YFM250RSEA)La maneta del freno está situada en el manillar de-
recho. Para aplicar el freno delantero, tire de la
maneta del freno hacia el puño del manillar.
La maneta del freno dispone de un perno de ajuste
de la posición. Para ajustar la distancia entre la
maneta del freno y el puño del manillar, retenga la
maneta del freno apartada del manillar de modo
que no esté en contacto con el perno de ajuste,
afloje la contratuerca, gire el perno de ajuste, y lue-
go apriete la contratuerca.
1. Maneta de embrague
1. Maneta del freno
1
U1BT61S0.book Page 5 Thursday, April 8, 2010 4:28 PM
