2011 YAMAHA YFM250R Manuale de Empleo (in Spanish)

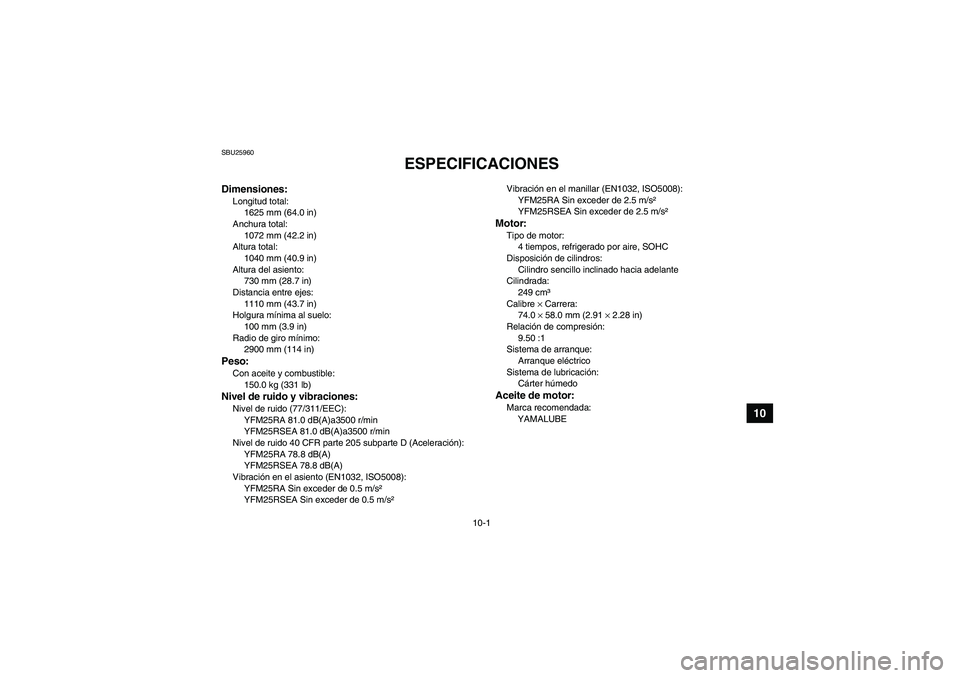

10-1
10
SBU25960
ESPECIFICACIONES
Dimensiones:Longitud total:
1625 mm (64.0 in)
Anchura total:
1072 mm (42.2 in)
Altura total:
1040 mm (40.9 in)
Altura del asiento:
730 mm (28.7 in)
Distancia entre ejes:
1110 mm (43.7 in)
Holgura mínima al suelo:
100 mm (3.9 in)
Radio de giro mínimo:
2900 mm (114 in)Peso:Con aceite y combustible:
150.0 kg (331 lb)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):
YFM25RA 81.0 dB(A)a3500 r/min
YFM25RSEA 81.0 dB(A)a3500 r/min
Nivel de ruido 40 CFR parte 205 subparte D (Aceleración):
YFM25RA 78.8 dB(A)
YFM25RSEA 78.8 dB(A)
Vibración en el asiento (EN1032, ISO5008):
YFM25RA Sin exceder de 0.5 m/s²
YFM25RSEA Sin exceder de 0.5 m/s²Vibración en el manillar (EN1032, ISO5008):
YFM25RA Sin exceder de 2.5 m/s²
YFM25RSEA Sin exceder de 2.5 m/s²
Motor:Tipo de motor:
4 tiempos, refrigerado por aire, SOHC
Disposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
249 cm³
Calibre × Carrera:
74.0 × 58.0 mm (2.91 × 2.28 in)
Relación de compresión:
9.50 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedoAceite de motor:Marca recomendada:
YAMALUBE
U1BT61S0.book Page 1 Thursday, April 8, 2010 4:28 PM

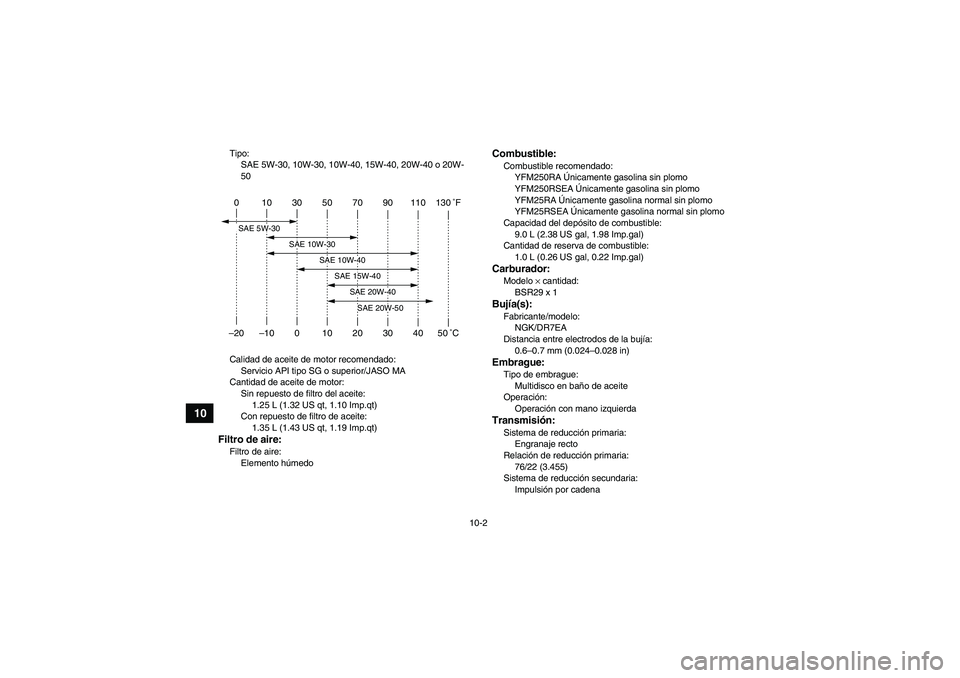

10-2
10
Tipo:
SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
1.25 L (1.32 US qt, 1.10 Imp.qt)
Con repuesto de filtro de aceite:
1.35 L (1.43 US qt, 1.19 Imp.qt)Filtro de aire:Filtro de aire:
Elemento húmedo
Combustible:Combustible recomendado:
YFM250RA Únicamente gasolina sin plomo
YFM250RSEA Únicamente gasolina sin plomo
YFM25RA Únicamente gasolina normal sin plomo
YFM25RSEA Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
9.0 L (2.38 US gal, 1.98 Imp.gal)
Cantidad de reserva de combustible:
1.0 L (0.26 US gal, 0.22 Imp.gal)Carburador:Modelo × cantidad:
BSR29 x 1Bujía(s):Fabricante/modelo:
NGK/DR7EA
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:
Multidisco en baño de aceite
Operación:
Operación con mano izquierdaTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
76/22 (3.455)
Sistema de reducción secundaria:
Impulsión por cadena
0 10 30 50 70 90 110 130 ˚F
–20 –10 0 10 20 30 40 50 ˚CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U1BT61S0.book Page 2 Thursday, April 8, 2010 4:28 PM

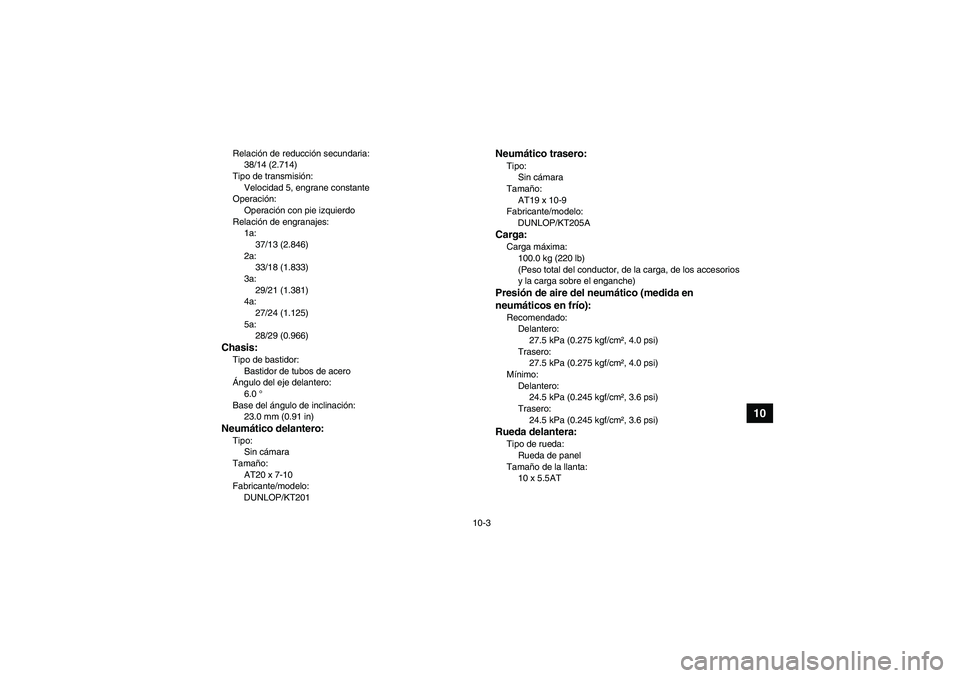

10-3
10
Relación de reducción secundaria:
38/14 (2.714)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
37/13 (2.846)
2a:
33/18 (1.833)
3a:
29/21 (1.381)
4a:
27/24 (1.125)
5a:
28/29 (0.966)Chasis:Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
6.0 °
Base del ángulo de inclinación:
23.0 mm (0.91 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
AT20 x 7-10
Fabricante/modelo:
DUNLOP/KT201
Neumático trasero:Tipo:
Sin cámara
Tamaño:
AT19 x 10-9
Fabricante/modelo:
DUNLOP/KT205ACarga:Carga máxima:
100.0 kg (220 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Trasero:
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Mínimo:
Delantero:
24.5 kPa (0.245 kgf/cm², 3.6 psi)
Trasero:
24.5 kPa (0.245 kgf/cm², 3.6 psi)Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
10 x 5.5AT
U1BT61S0.book Page 3 Thursday, April 8, 2010 4:28 PM

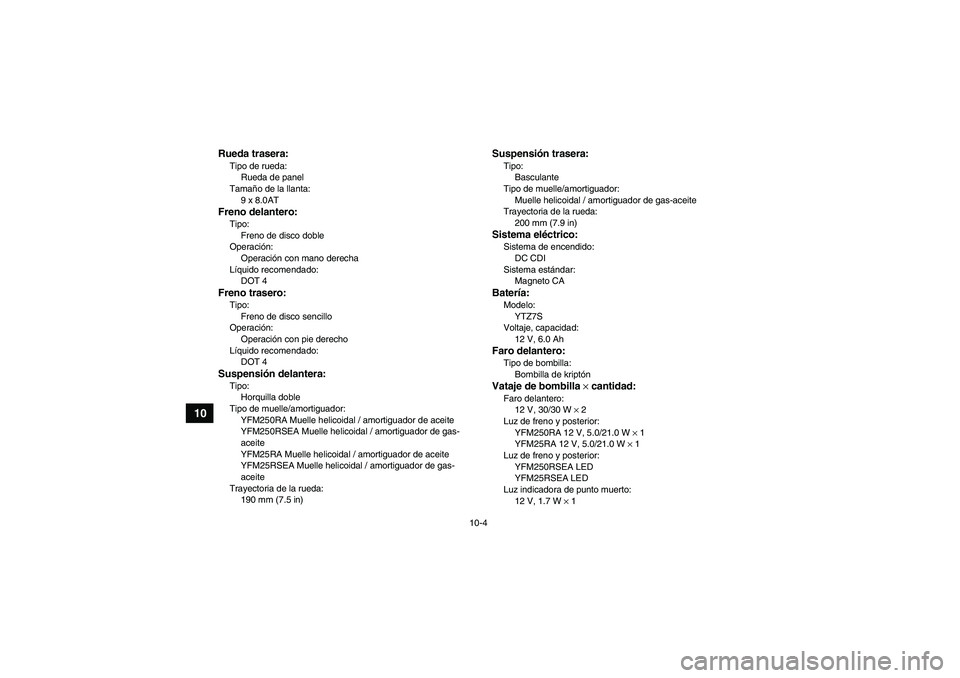

10-4
10
Rueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
9 x 8.0ATFreno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
YFM250RA Muelle helicoidal / amortiguador de aceite
YFM250RSEA Muelle helicoidal / amortiguador de gas-
aceite
YFM25RA Muelle helicoidal / amortiguador de aceite
YFM25RSEA Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
190 mm (7.5 in)
Suspensión trasera:Tipo:
Basculante
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda:
200 mm (7.9 in)Sistema eléctrico:Sistema de encendido:
DC CDI
Sistema estándar:
Magneto CABatería:Modelo:
YTZ7S
Voltaje, capacidad:
12 V, 6.0 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30/30 W × 2
Luz de freno y posterior:
YFM250RA 12 V, 5.0/21.0 W × 1
YFM25RA 12 V, 5.0/21.0 W × 1
Luz de freno y posterior:
YFM250RSEA LED
YFM25RSEA LED
Luz indicadora de punto muerto:
12 V, 1.7 W × 1
U1BT61S0.book Page 4 Thursday, April 8, 2010 4:28 PM

10-5
10
Fusible:Fusible:
15.0 A
U1BT61S0.book Page 5 Thursday, April 8, 2010 4:28 PM

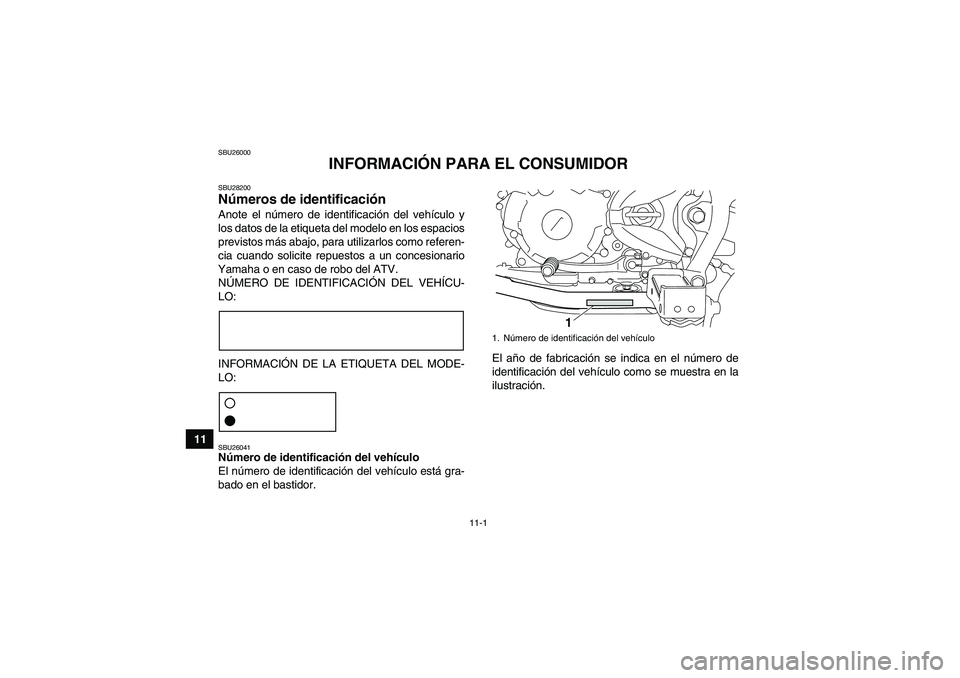

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU28200Números de identificación Anote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espacios
previstos más abajo, para utilizarlos como referen-
cia cuando solicite repuestos a un concesionario
Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:SBU26041Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
1. Número de identificación del vehículo
1
U1BT61S0.book Page 1 Thursday, April 8, 2010 4:28 PM

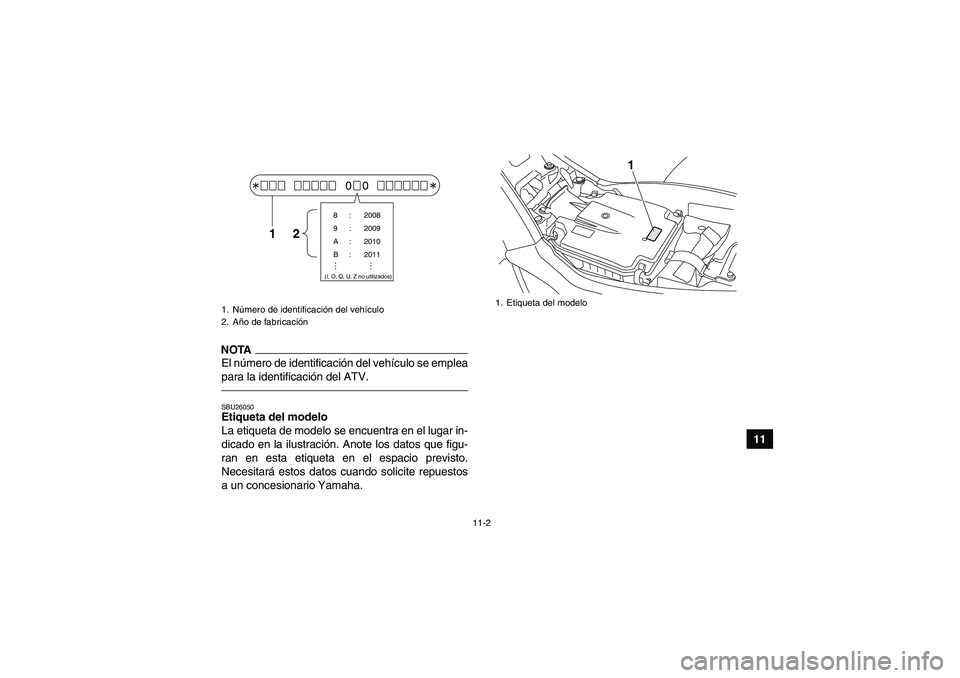

11-2
11
NOTAEl número de identificación del vehículo se emplea
para la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Número de identificación del vehículo
2. Año de fabricación
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12
1. Etiqueta del modelo
1
U1BT61S0.book Page 2 Thursday, April 8, 2010 4:28 PM

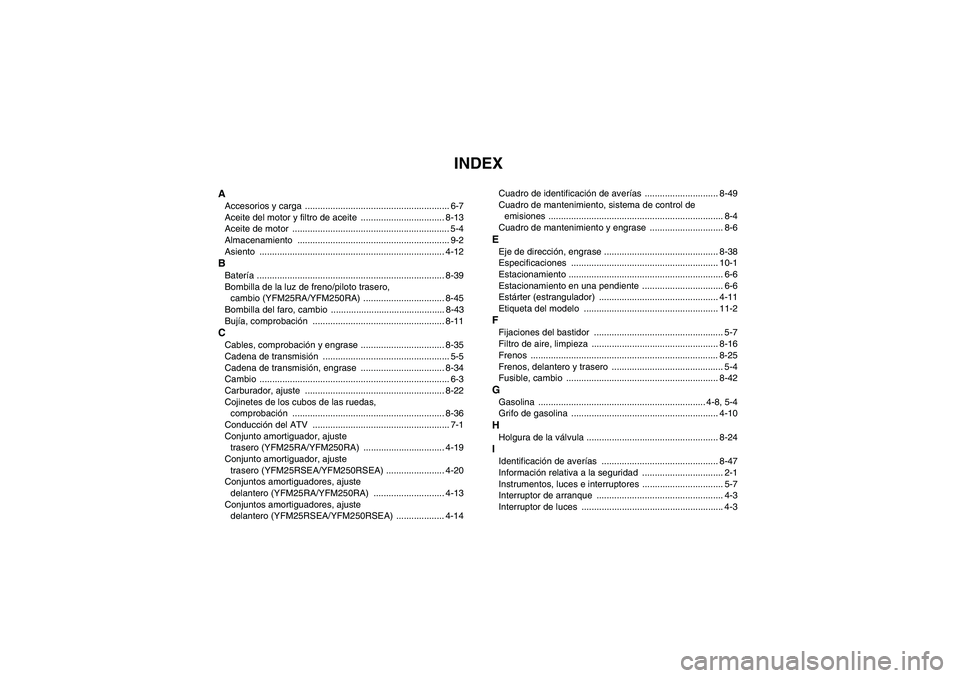

INDEX
AAccesorios y carga ......................................................... 6-7
Aceite del motor y filtro de aceite ................................. 8-13
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-12BBatería .......................................................................... 8-39
Bombilla de la luz de freno/piloto trasero,
cambio (YFM25RA/YFM250RA) ................................ 8-45
Bombilla del faro, cambio ............................................. 8-43
Bujía, comprobación .................................................... 8-11CCables, comprobación y engrase ................................. 8-35
Cadena de transmisión .................................................. 5-5
Cadena de transmisión, engrase ................................. 8-34
Cambio ........................................................................... 6-3
Carburador, ajuste ....................................................... 8-22
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-36
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste
trasero (YFM25RA/YFM250RA) ................................ 4-19
Conjunto amortiguador, ajuste
trasero (YFM25RSEA/YFM250RSEA) ....................... 4-20
Conjuntos amortiguadores, ajuste
delantero (YFM25RA/YFM250RA) ............................ 4-13
Conjuntos amortiguadores, ajuste
delantero (YFM25RSEA/YFM250RSEA) ................... 4-14Cuadro de identificación de averías ............................. 8-49
Cuadro de mantenimiento, sistema de control de
emisiones ..................................................................... 8-4
Cuadro de mantenimiento y engrase ............................. 8-6
EEje de dirección, engrase ............................................. 8-38
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................. 6-6
Estacionamiento en una pendiente ................................ 6-6
Estárter (estrangulador) ............................................... 4-11
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-7
Filtro de aire, limpieza .................................................. 8-16
Frenos .......................................................................... 8-25
Frenos, delantero y trasero ............................................ 5-4
Fusible, cambio ............................................................ 8-42GGasolina .................................................................. 4-8, 5-4
Grifo de gasolina .......................................................... 4-10HHolgura de la válvula .................................................... 8-24IIdentificación de averías .............................................. 8-47
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ................................ 5-7
Interruptor de arranque .................................................. 4-3
Interruptor de luces ........................................................ 4-3
