2011 YAMAHA XVS1300A Instructieboekje (in Dutch)

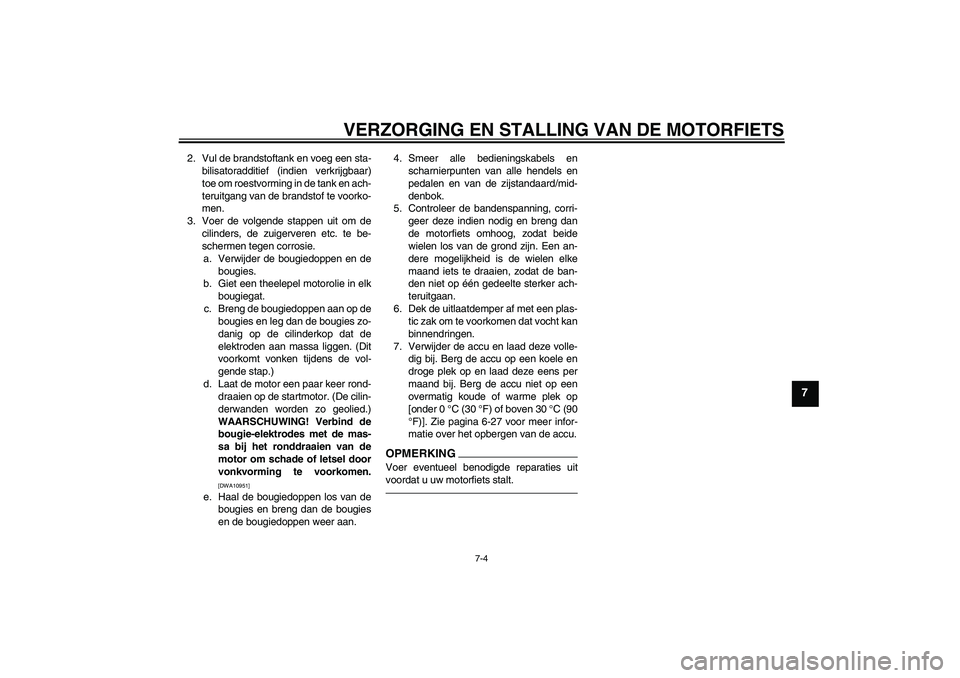

VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7
2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en ach-
teruitgang van de brandstof te voorko-
men.
3. Voer de volgende stappen uit om de
cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedoppen en de
bougies.
b. Giet een theelepel motorolie in elk
bougiegat.
c. Breng de bougiedoppen aan op de
bougies en leg dan de bougies zo-
danig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
WAARSCHUWING! Verbind de
bougie-elektrodes met de mas-
sa bij het ronddraaien van de
motor om schade of letsel door
vonkvorming te voorkomen.
[DWA10951]
e. Haal de bougiedoppen los van de
bougies en breng dan de bougies
en de bougiedoppen weer aan.4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandenspanning, corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-27 voor meer infor-
matie over het opbergen van de accu.
OPMERKINGVoer eventueel benodigde reparaties uit
voordat u uw motorfiets stalt.
U11CD4D0.book Page 4 Friday, December 3, 2010 11:06 AM

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2490 mm (98.0 in)
Totale breedte:
1000 mm (39.4 in)
Totale hoogte:
1145 mm (45.1 in)
Zadelhoogte:
690 mm (27.2 in)
Wielbasis:
1690 mm (66.5 in)
Grondspeling:
145 mm (5.71 in)
Kleinste draaicirkel:
3500 mm (137.8 in)Gewicht:Rijklaar gewicht:
304 kg (670 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, SOHC
Cilinderopstelling:
2-cilinder, V-blok
Slagvolume:
1304 cm³
Boring × slag:
100.0 × 83.0 mm (3.94 × 3.27 in)
Compressieverhouding:
9.50 : 1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Aanbevolen merk:
YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 of 20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
3.20 L (3.38 US qt, 2.82 Imp.qt)
Met vervanging van oliefilterpatroon:
3.40 L (3.59 US qt, 2.99 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.45 L (0.48 US qt, 0.40 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
2.10 L (2.22 US qt, 1.85 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoating
Brandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
19.0 L (5.02 US gal, 4.18 Imp.gal)
Hoeveelheid reservebrandstof:
3.7 L (0.98 US gal, 0.81 Imp.gal)Brandstofinjectie:Gasklephuis:
Het teken van identificatie:
3D81 20Bougie(s):Fabrikant/model:
NGK/LMAR7A-9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primaire reductieverhouding:
1.556 (70/45)
Eindoverbrenging:
Riem
Secundaire reductieverhouding:
2.333 (70/30)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
2.769 (36/13)
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U11CD4D0.book Page 1 Friday, December 3, 2010 11:06 AM

SPECIFICATIES
8-2
8
2e:
1.778 (32/18)
3e:
1.381 (29/21)
4e:
1.115 (29/26)
5e:
0.960 (24/25)
Chassis:Type frame:
Dubbel wiegframe
Spoorhoek:
32.70 graad
Naspoor:
145 mm (5.7 in)Voorband:Type:
Tubeless
Maat:
130/90 16M/C 67H
Fabrikant/model:
DUNLOP/D404F X
Fabrikant/model:
BRIDGESTONE/EXEDRA G721Achterband:Type:
Tubeless
Maat:
170/70B 16M/C 75H
Fabrikant/model:
DUNLOP/K555
Fabrikant/model:
BRIDGESTONE/EXEDRA G722 G
Belading:Maximale belasting:
209 kg (461 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
280 kPa (2.80 kgf/cm², 41 psi)
Gewichtsverdeling:
90–209 kg (198–461 lb)
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
280 kPa (2.80 kgf/cm², 41 psi)Voorwiel:Type wiel:
Gietwiel
Velgmaat:
16M/C x MT3.00Achterwiel:Type wiel:
Gietwiel
Velgmaat:
16M/C x MT4.50Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhandAanbevolen remvloeistof:
DOT 4
Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
135.0 mm (5.31 in)Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
110.0 mm (4.33 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
YTX20L-BS
Voltage, capaciteit:
12 V, 18.0 Ah
U11CD4D0.book Page 2 Friday, December 3, 2010 11:06 AM

SPECIFICATIES
8-3
8
Koplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55 W × 1
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 1
Voorste richtingaanwijzer:
12 V, 21.0 W × 2
Achterste richtingaanwijzer:
12 V, 21.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 1
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Controlelampje brandstofniveau:
LED
Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring:
LEDControlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
15.0 A
Zekering parkeerlichtcircuit:
10.0 A
Zekering radiatorkoelvin:
20.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Backup-zekering:
10.0 A
U11CD4D0.book Page 3 Friday, December 3, 2010 11:06 AM

GEBRUIKERSINFORMATIE
9-1
9
DAU48612
Identificatienummers Noteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw
voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26470
Modelinformatiesticker
De modelinformatiesticker is onder het be-
stuurderszadel bevestigd aan het frame.
(Zie pagina 3-15.) Noteer de informatie op
deze sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1. Modelinformatiesticker
1
U11CD4D0.book Page 1 Friday, December 3, 2010 11:06 AM

INDEXAAccu ...................................................... 6-27
Achterbrugscharnierpunten, smeren..... 6-25
Achterwielophanging, smeren............... 6-25
Antidiefstal-alarmsysteem (optie)............ 3-9BBanden.................................................. 6-15
Bestuurderszadel .................................. 3-15
Bougies, controleren ............................... 6-8
Brandstof............................................... 3-13
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................. 3-10
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampje richtingaanwijzers .......... 3-3
Controlelampje startblokkeersysteem ..... 3-5DDimlichtschakelaar ................................ 3-10
Doorbuiging aandrijfriem ....................... 6-21GGasgreep en gaskabel, controleren en
smeren................................................ 6-23
Gereedschapsset .................................... 6-2
Gloeilamp kentekenverlichting,
vervangen ........................................... 6-32
Gloeilamp remlicht/achterlicht,
vervangen ........................................... 6-31
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-31HHelmbevestiging ................................... 3-16
IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren............. 6-22
Klepspeling ........................................... 6-15
Koelvloeistof ......................................... 6-12
Koplampgloeilamp, vervangen ............. 6-29
Koppelingshendel ................................. 3-11
Koppelingshendel, vrije slag
afstellen .............................................. 6-17LLichtsignaalschakelaar ......................... 3-10
Luchtfilterelement, vervangen .............. 6-14MMatkleur, let op ....................................... 7-1
Modelinformatiesticker............................ 9-1
Motorolie en oliefilterpatroon ................ 6-10
Multifunctionele meter ............................ 3-6NNoodstopschakelaar ............................. 3-10OOnderhoud, uitstootcontrolesysteem ...... 6-3
Ondersteunen van de motorfiets .......... 6-33PPaneel, verwijderen en aanbrengen ....... 6-8
Parkeerlichtgloeilamp, vervangen ........ 6-33
Parkeren ................................................. 5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 6-34RRem- en koppelingshendels,
controleren en smeren ....................... 6-24Rem- en schakelpedalen, controleren
en smeren ........................................... 6-23
Remhendel ............................................ 3-12
Remlichtschakelaars ............................. 6-19
Rempedaal ............................................ 3-12
Remvloeistofniveau, controleren ........... 6-20
Remvloeistof, verversen........................ 6-21
RESET-schakelaar................................ 3-11
Richtingaanwijzerschakelaar................. 3-10
SSchakelaar alarmverlichting .................. 3-10
Schakelen ............................................... 5-2
Schakelpedaal....................................... 3-11
Schokdemperunit, afstellen ................... 3-17
SELECT-schakelaar.............................. 3-10
Smering en onderhoud, periodiek ........... 6-4
Specificaties ............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem.............................. 3-1
Starten van de motor............................... 5-1
Startknop ............................................... 3-10
Startspersysteem .................................. 3-18
Storingzoekschema’s ............................ 6-35
Stuurschakelaars .................................... 3-9
Stuursysteem, controleren .................... 6-26TTankbeluchtingsslang/overloopslang .... 3-14
Tankdop ................................................ 3-12UUitlaatkatalysator................................... 3-15VVeiligheidsinformatie ............................... 1-1
Verzorging ............................................... 7-1
Voertuigidentificatienummer.................... 9-1
U11CD4D0.book Page 1 Friday, December 3, 2010 11:06 AM

INDEX
Voor- en achterremblokken
controleren ......................................... 6-19
Voorvork, controleren ........................... 6-25
Vrije slag van gasgreep, controleren .... 6-14
Vrije slag van remhendel,
controleren ......................................... 6-18
Vrijstandcontrolelampje .......................... 3-4WWaarschuwingslampje
brandstofniveau .................................... 3-4
Waarschuwingslampje
koelvloeistoftemperatuur ...................... 3-4
Waarschuwingslampje motorstoring....... 3-5
Waarschuwingslampje olieniveau .......... 3-4
Wielen................................................... 6-17
Wiellagers controleren .......................... 6-26ZZekeringen, vervangen ......................... 6-28
Zijstandaard .......................................... 3-18
Zijstandaard, controleren en smeren .... 6-24
U11CD4D0.book Page 2 Friday, December 3, 2010 11:06 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
