2011 YAMAHA XVS1300A Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
GAU24133

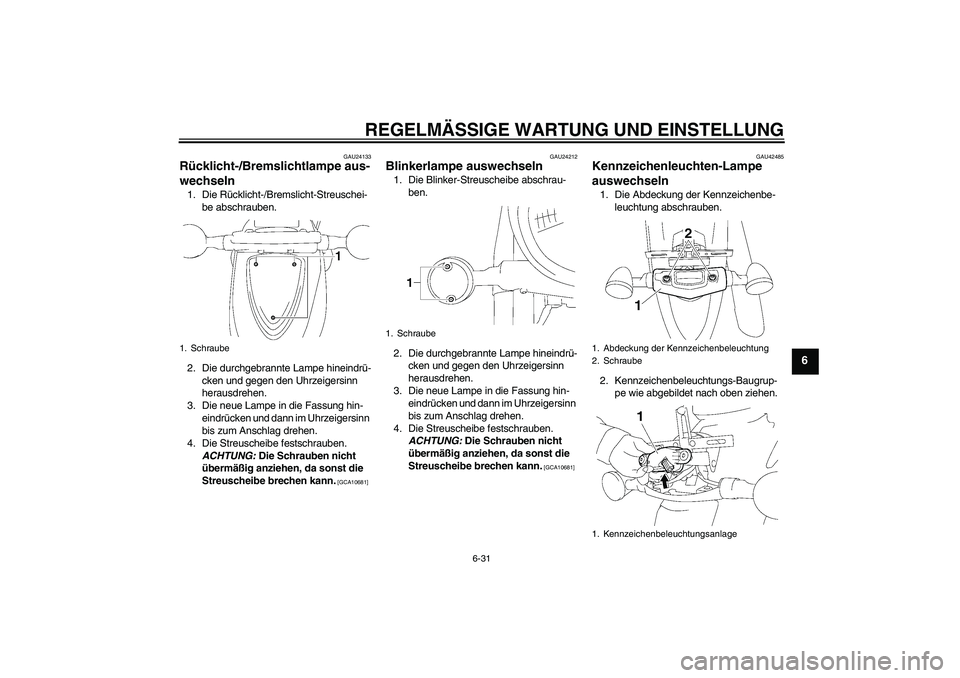

Rücklicht-/Bremslichtlampe aus-
wechseln 1. Die Rücklicht-/Bremslicht-Streuschei-
be abschrauben.
2. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schrauben nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA10681]GAU24212
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schrauben nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA10681]GAU42485
Kennzeichenleuchten-Lampe
auswechseln 1. Die Abdeckung der Kennzeichenbe-
leuchtung abschrauben.
2. Kennzeichenbeleuchtungs-Baugrup-
pe wie abgebildet nach oben ziehen.
1. Schraube
1. Schraube
1. Abdeckung der Kennzeichenbeleuchtung
2. Schraube
1. Kennzeichenbeleuchtungsanlage
U11CG4G0.book Page 31 Friday, December 3, 2010 9:24 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6

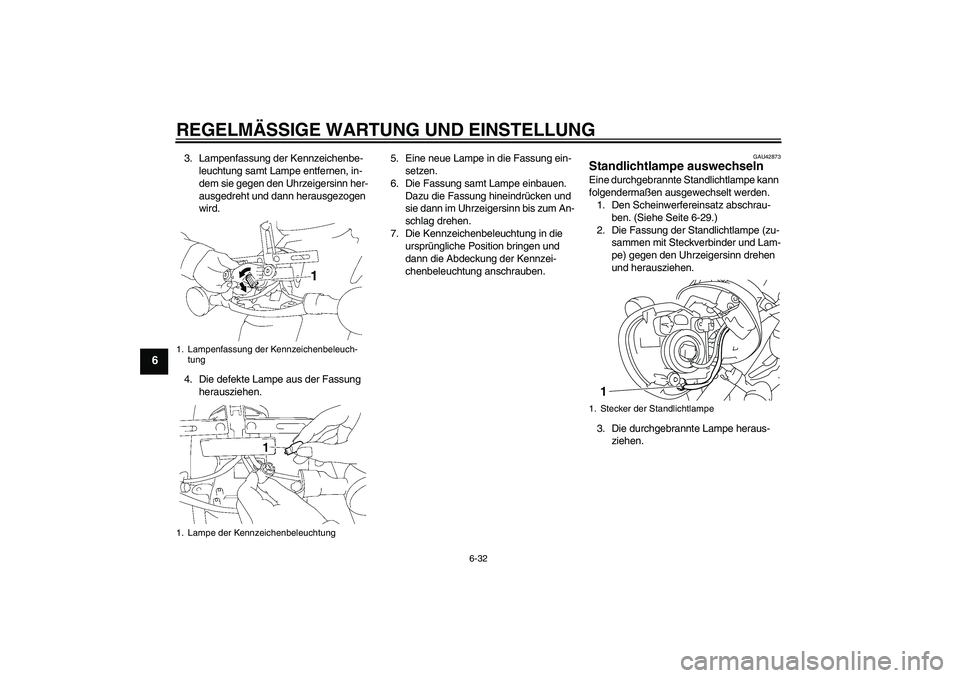

3. Lampenfassung der Kennzeichenbe-
leuchtung samt Lampe entfernen, in-
dem sie gegen den Uhrzeigersinn her-
ausgedreht und dann herausgezogen
wird.
4. Die defekte Lampe aus der Fassung
herausziehen.5. Eine neue Lampe in die Fassung ein-
setzen.
6. Die Fassung samt Lampe einbauen.
Dazu die Fassung hineindrücken und
sie dann im Uhrzeigersinn bis zum An-
schlag drehen.
7. Die Kennzeichenbeleuchtung in die
ursprüngliche Position bringen und
dann die Abdeckung der Kennzei-
chenbeleuchtung anschrauben.
GAU42873
Standlichtlampe auswechseln Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben. (Siehe Seite 6-29.)
2. Die Fassung der Standlichtlampe (zu-
sammen mit Steckverbinder und Lam-
pe) gegen den Uhrzeigersinn drehen
und herausziehen.
3. Die durchgebrannte Lampe heraus-
ziehen.
1. Lampenfassung der Kennzeichenbeleuch-
tung
1. Lampe der Kennzeichenbeleuchtung
1. Stecker der Standlichtlampe1
U11CG4G0.book Page 32 Friday, December 3, 2010 9:24 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-33
6
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (zusammen mit Steck-
verbinder und Lampe) hineindrücken
und im Uhrzeigersinn drehen.
6. Den Scheinwerfereinsatz festschrau-
ben.
GAU24350
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten
1. Entweder hinten einen Motorrad-Mon-
tageständer verwenden oder (falls
nicht zwei solcher Ständer zur Verfü-
gung stehen) einen Aufbockständer
aus dem Automobilfachhandel unter
den Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-wenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingenarme
stellen.
1. Standlichtlampe1
U11CG4G0.book Page 33 Friday, December 3, 2010 9:24 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-34
6
GAU25871

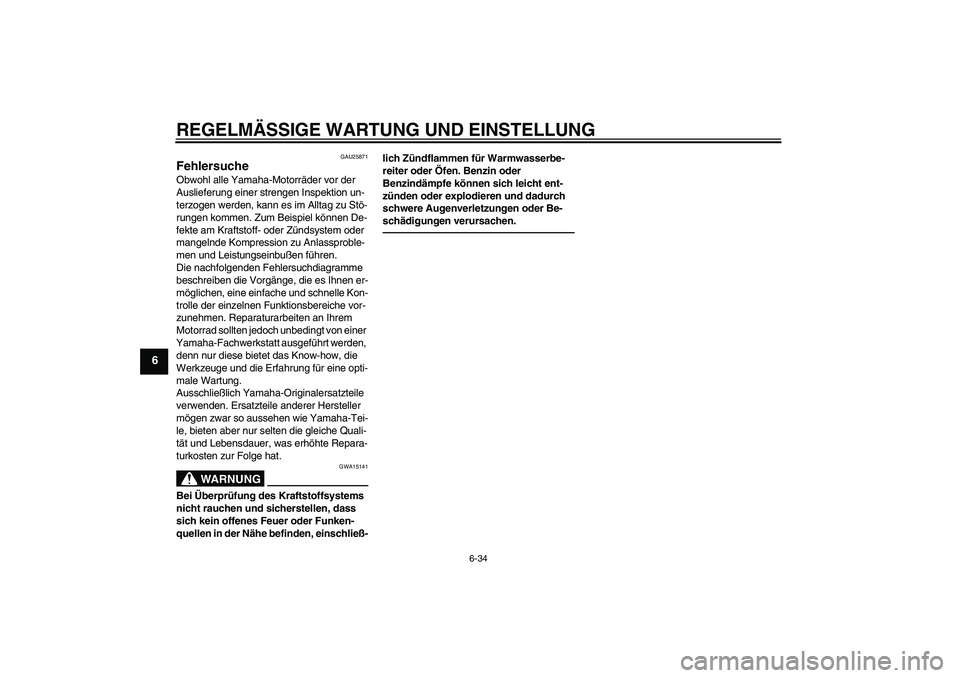

Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.U11CG4G0.book Page 34 Friday, December 3, 2010 9:24 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-35
6
GAU42502

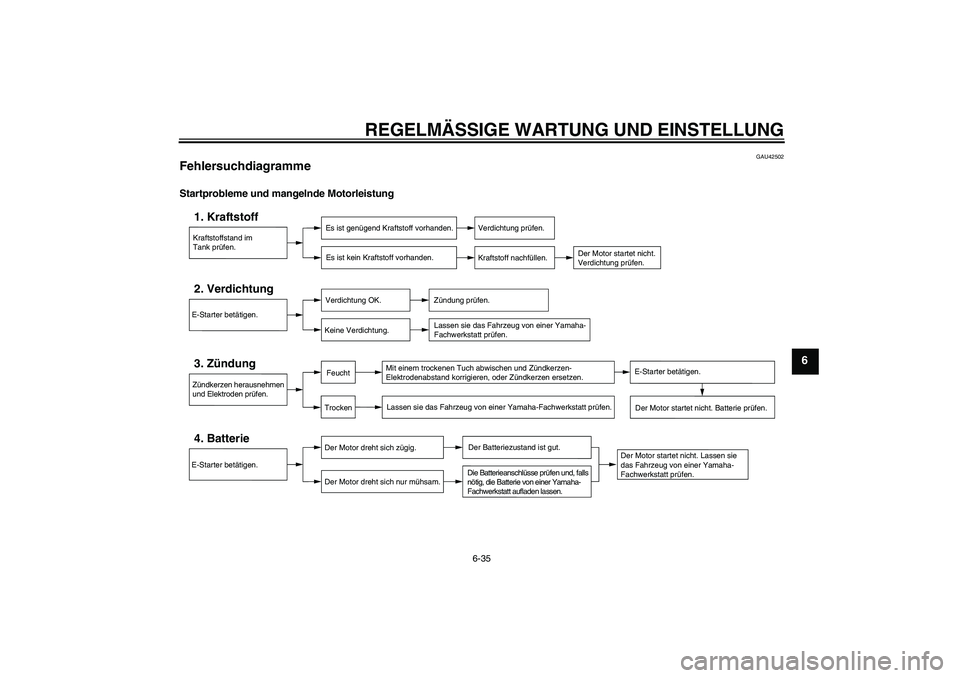

Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batterieanschlüsse prüfen und, falls
nötig, die Batterie von einer Yamaha-
Fachwerkstatt aufladen lassen.
TrockenFeucht
E-Starter betätigen.
U11CG4G0.book Page 35 Friday, December 3, 2010 9:24 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-36
6

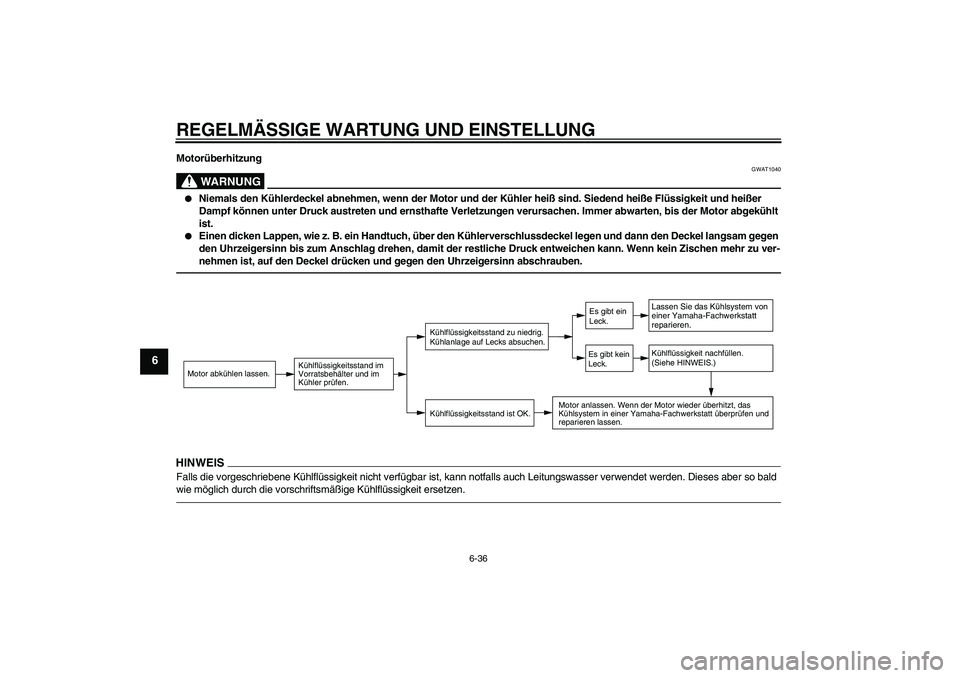

Motorüberhitzung
WARNUNG
GWAT1040


Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor abgekühlt
ist.


Einen dicken Lappen, wie z. B. ein Handtuch, über den Kühlerverschlussdeckel legen und dann den Deckel langsam gegen
den Uhrzeigersinn bis zum Anschlag drehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu ver-
nehmen ist, auf den Deckel drücken und gegen den Uhrzeigersinn abschrauben.
HINWEISFalls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald
wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Motor abkühlen lassen.
Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
U11CG4G0.book Page 36 Friday, December 3, 2010 9:24 AM

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-1
7
GAU37833

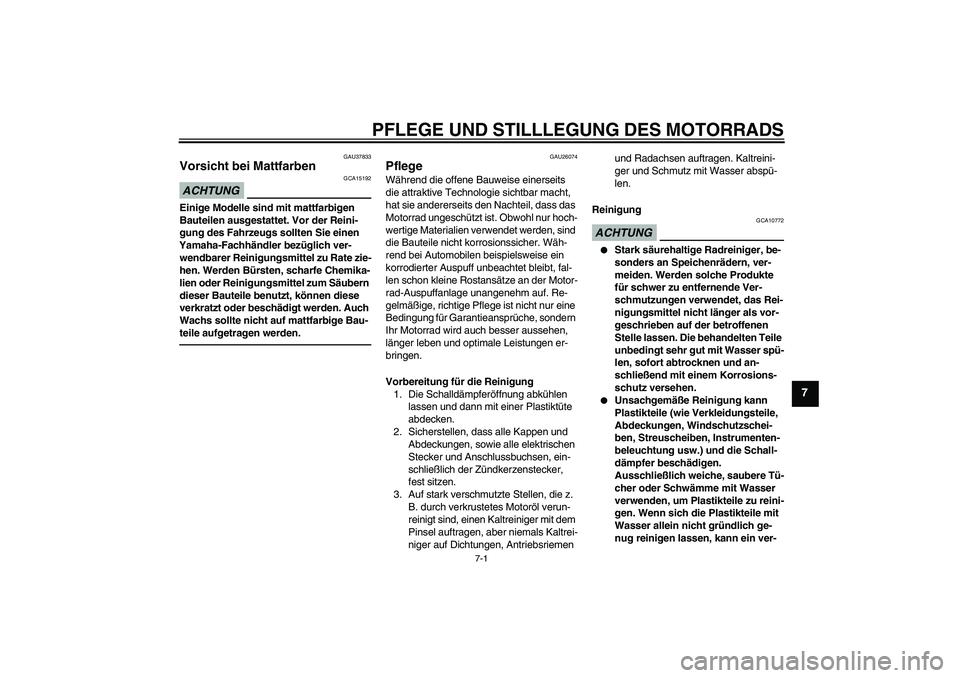

Vorsicht bei Mattfarben ACHTUNG
GCA15192
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver-
wendbarer Reinigungsmittel zu Rate zie-
hen. Werden Bürsten, scharfe Chemika-
lien oder Reinigungsmittel zum Säubern
dieser Bauteile benutzt, können diese
verkratzt oder beschädigt werden. Auch
Wachs sollte nicht auf mattfarbige Bau-
teile aufgetragen werden.
GAU26074
Pflege Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur hoch-
wertige Materialien verwendet werden, sind
die Bauteile nicht korrosionssicher. Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt, fal-
len schon kleine Rostansätze an der Motor-
rad-Auspuffanlage unangenehm auf. Re-
gelmäßige, richtige Pflege ist nicht nur eine
Bedingung für Garantieansprüche, sondern
Ihr Motorrad wird auch besser aussehen,
länger leben und optimale Leistungen er-
bringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich der Zündkerzenstecker,
fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-
niger auf Dichtungen, Antriebsriemen und Radachsen auftragen. Kaltreini-
ger und Schmutz mit Wasser abspü-
len.
Reinigung
ACHTUNG
GCA10772


Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als vor-
geschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem Korrosions-
schutz versehen.


Unsachgemäße Reinigung kann
Plastikteile (wie Verkleidungsteile,
Abdeckungen, Windschutzschei-
ben, Streuscheiben, Instrumenten-
beleuchtung usw.) und die Schall-
dämpfer beschädigen.
Ausschließlich weiche, saubere Tü-
cher oder Schwämme mit Wasser
verwenden, um Plastikteile zu reini-
gen. Wenn sich die Plastikteile mit
Wasser allein nicht gründlich ge-
nug reinigen lassen, kann ein ver-
U11CG4G0.book Page 1 Friday, December 3, 2010 9:24 AM

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-2
7

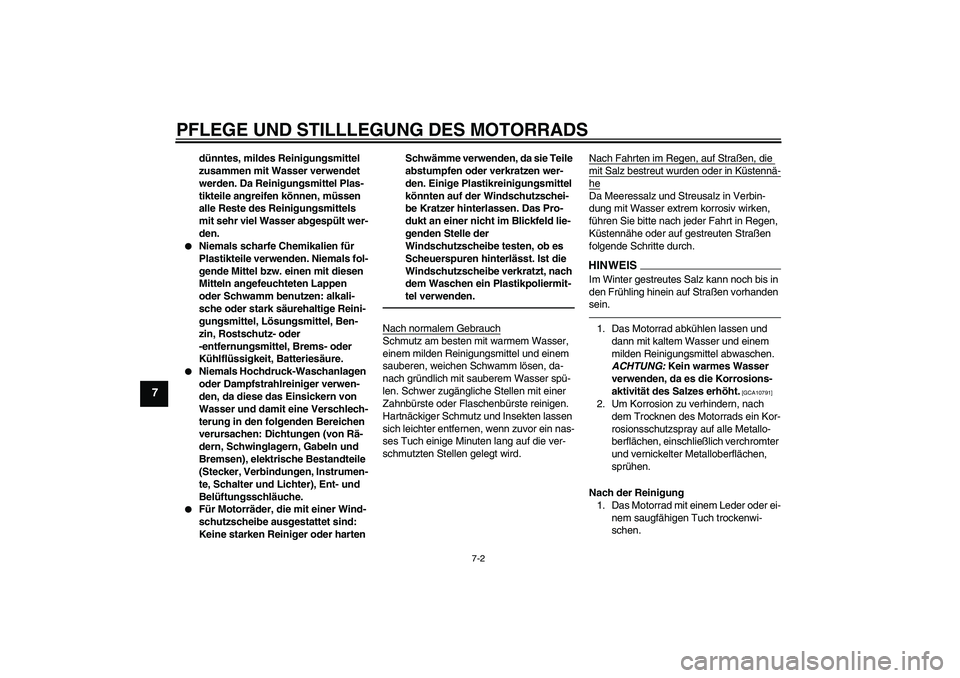

dünntes, mildes Reinigungsmittel
zusammen mit Wasser verwendet
werden. Da Reinigungsmittel Plas-
tikteile angreifen können, müssen
alle Reste des Reinigungsmittels
mit sehr viel Wasser abgespült wer-
den.


Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen
oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel, Ben-
zin, Rostschutz- oder
-entfernungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.


Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in den folgenden Bereichen
verursachen: Dichtungen (von Rä-
dern, Schwinglagern, Gabeln und
Bremsen), elektrische Bestandteile
(Stecker, Verbindungen, Instrumen-
te, Schalter und Lichter), Ent- und
Belüftungsschläuche.


Für Motorräder, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld lie-
genden Stelle der
Windschutzscheibe testen, ob es
Scheuerspuren hinterlässt. Ist die
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-
tel verwenden.
Nach normalem GebrauchSchmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.Nach Fahrten im Regen, auf Straßen, die
mit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.HINWEI
S
Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden
sein.1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG: Kein warmes Wasser
verwenden, da es die Korrosions-
aktivität des Salzes erhöht.
[GCA10791]
2. Um Korrosion zu verhindern, nach
dem Trocknen des Motorrads ein Kor-
rosionsschutzspray auf alle Metallo-
berflächen, einschließlich verchromter
und vernickelter Metalloberflächen,
sprühen.
Nach der Reinigung
1. Das Motorrad mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
U11CG4G0.book Page 2 Friday, December 3, 2010 9:24 AM
