2011 YAMAHA XT660Z immobilizer

HAU26945
Leggere attentamente questo manuale prima di utilizzare questo veicolo. Questo manuale dovrebbe accompagnare il
veicolo se viene venduto.

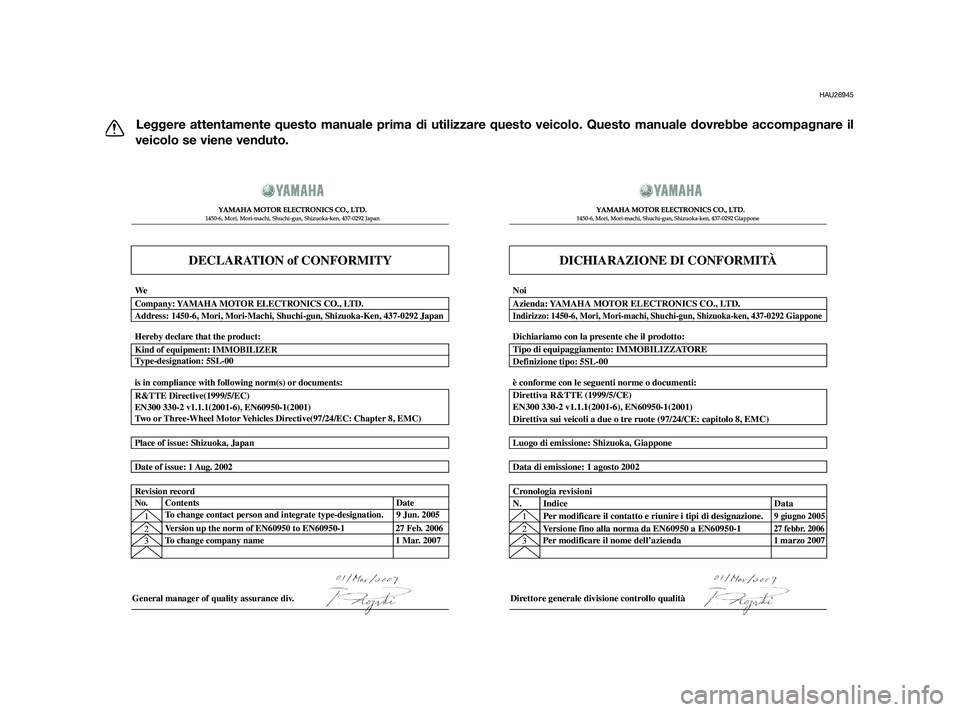

DECLARATION of CONFORMITY






  

General manager of quality assurance div.
DICHIARAZIONE DI CONFORMITÀ






  
  

Direttore generale divisione controllo qualità
1Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 20072
3
Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Versione fino alla norma da EN60950 a EN60950-1
Per modificare il nome dell’azienda27 febbr. 20061 marzo 20072
3 Cronologia revisioni
N. Indice Data
Per modificare il contatto e riunire i tipi di designazione.9 giugno 2005
Date of issue: 1 Aug. 2002Data di emissione: 1 agosto 2002
Place of issue: Shizuoka, JapanLuogo di emissione: Shizuoka, Giappone
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:Direttiva R&TTE (1999/5/CE)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Direttiva sui veicoli a due o tre ruote (97/24/CE: capitolo 8, EMC) è conforme con le seguenti norme o documenti:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:Tipo di equipaggiamento: IMMOBILIZZATORE
Definizione tipo: 5SL-00 Dichiariamo con la presente che il prodotto:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWeAzienda: YAMAHA MOTOR ELECTRONICS CO., LTD.Indirizzo: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Giappone
Noi
56P-F8199-H0 30/6/10 15:49 Página 2

HAU10977
Sistema immobilizzatore
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
Questo veicolo è equipaggiato con un
sistema immobilizzatore che impedisce
ai ladri la ricodifica delle chiavi stan-
dard. Il sistema si compone delle
seguenti parti.
una chiave di ricodifica (con calotta
rossa)
due chiavi standard (con calotta
nera) su cui si possono riscrivere i
codici nuovi
un transponder (installato nella chia-
ve di ricodifica)
la centralina dell’immobilizzatore
un’ECU
una spia immobilizer (Vedere pagina
3-4).
La chiave con la calotta rossa viene uti-
lizzata per registrare i codici in ciascu-
na chiave standard. Poiché la ricodifica
è un’operazione difficile, portare il vei-
colo con tutte e tre le chiavi da un con-
cessionario Yamaha per farla eseguire.
Non usare la chiave con la calotta ros-
sa per guidare. Essa va usata soltanto
per scrivere i codici nelle chiavi stan-
dard. Per la guida, usare sempre una
chiave standard.
HCA11821
NON PERDERE LA CHIAVE DI
RICODIFICA! IN CASO DI SMAR-
RIMENTO, CONTATTARE IMME-
DIATAMENTE IL CONCESSIONA-
RIO DI FIDUCIA! Se si smarrisce
la chiave di ricodifica, è impossi-
bile registrare dei codici nuovi
nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veico-
lo, ma se occorre impostare nuo-
vi codici (ossia, se si fa una chia-
ve standard nuova o se si
perdono tutte le chiavi), si deve
sostituire in blocco il sistemaimmobilizzatore. Pertanto consi-
gliamo vivamente di utilizzare
una delle due chiavi standard e
di conservare la chiave di ricodi-
fica in un posto sicuro.
Non immergere in acqua nessuna
delle chiavi.
Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma
non soltanto, i prodotti come gli
altoparlanti, ecc.).
Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.
Non appoggiare oggetti pesanti su
una delle chiavi.
Non molare o modificare la forma
di nessuna delle chiavi.
Non disassemblare la parte di pla-
stica di nessuna delle chiavi.
Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
Mantenere sia le chiavi standard
sia le chiavi di altri sistemi immobi-
lizzatori lontane dalla chiave di
ricodifica di questo veicolo.
ATTENZIONE
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
56P-F8199-H0 30/6/10 15:49 Página 19

HAU47040
Spie di segnalazione e di
avvertimento
Per il XT660Z
1. Spia immobilizer
2. Spia marcia in folle “ ”
3. Spia indicatore di direzione “ ”
4. Spia luce abbagliante “ ”
5. Spia guasto motore “ ”
6. Spia temperatura liquido refrigerante “ ”
Per il XT660ZA
1. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS) “ ”
2. Spia immobilizer
3. Spia marcia in folle “ ”
4. Spia indicatore di direzione “ ”
5. Spia luce abbagliante “ ”
6. Spia guasto motore “ ”
7. Spia temperatura liquido refrigerante “ ”
HAUB1510
Spia indicatore di direzione “ ”
Questa spia di segnalazione lampeggia
ogni qualvolta l’interruttore indicatore di
direzione viene spostato a sinistra o
destra.
Si può controllare il circuito elettrico della
spia indicatore di direzione girando la
chiave su “ON”.Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
HAUB1520
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando la trasmissione è in posizione di
folle.
Si può controllare il circuito elettrico della
spia marcia in folle girando la chiave su
“ON”.
Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
HAUB1530
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando l’abbagliante del faro è acceso.
Si può controllare il circuito elettrico della
spia luce abbagliante girando la chiave su
“ON”.
Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
ABS
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
56P-F8199-H0 30/6/10 15:49 Página 22

HAU11444
Spia temperatura liquido refrigerante
“”
Questa spia si accende se il motore si sur-
riscalda. Se questo accade, arrestare
immediatamente il motore e lasciarlo raf-
freddare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia
dovrebbe accendersi per pochi secondi e
poi spegnersi.
Se la spia non si accende all’inizio giran-
do la chiave su “ON”, o se la spia resta
accesa, fare controllare il circuito elettrico
da un concessionario Yamaha.
HCA10021
Non continuare a far funzionare il
motore se si sta surriscaldando.
NOTA
Per i veicoli equipaggiati con ventola
radiatore, la ventola radiatore (le ven-
tole radiatore) si accende o si spegne
automaticamente in funzione della
temperatura del liquido refrigerante
nel radiatore.
Se il motore si surriscalda, vedere
pagina 6-40 per ulteriori istruzioni.
HAU11534
Spia guasto motore “ ”
Questa spia si accende o lampeggia se
viene rilevato un problema nel circuito
elettrico di monitoraggio del motore. Se
questo accade, far controllare il dispositi-
vo di autodiagnosi da un concessionario
Yamaha. (Vedere pagina **No encontrado
mstMultiselfdiag** per spiegazioni sul
dispositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia
dovrebbe accendersi per pochi secondi e
poi spegnersi.
Se la spia non si accende all’inizio giran-
do la chiave su “ON”, o se la spia resta
accesa, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAU11545
Spia ABS “ ” (per modelli con ABS)
Se questa spia si accende o lampeggia
durante la guida, è possibile che l’ABS
non funzioni correttamente. Se questo
accade, fare controllare il sistema da un
concessionario Yamaha al più presto pos-
sibile. (Vedere pagina 3-12).
HWA10081
Quando la spia ABS si accende o lam-
peggia durante la marcia, l’impianto
frenante ritorna alla frenatura conven-
zionale. Pertanto stare attenti a non
provocare il bloccaggio delle ruote
durante le frenate di emergenza. Se la
spia d’avvertimento si accende o lam-
peggia durante la marcia, fare control-
lare l’impianto frenante da un conces-
sionario Yamaha al più presto possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia
dovrebbe accendersi per pochi secondi e
poi spegnersi.
Se la spia non si accende all’inizio giran-
do la chiave su “ON”, o se la spia resta
accesa, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAU26877
Spia immobilizer “ ”
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe
accendersi per pochi secondi e poi spe-
gnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare
AVVERTENZA
ABS
ATTENZIONE
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
56P-F8199-H0 30/6/10 15:49 Página 23

Modalità orologio digitale
1. Orologio digitale
2. Tasto “SELECT”
3. Tasto “RESET”
NOTA
L’orologio digitale indica sempre l’ora,
indipendentemente dalla posizione del
blocchetto accensione.
Per regolare l’orologio digitale:1. Premere il tasto “SELECT” per alme-
no quattro secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto
“RESET” per regolare le ore.
3. Premere il tasto “SELECT”, e le cifre
dei minuti iniziano a lampeggiare.
4. Premere il tasto “RESET” per regola-
re i minuti.
5. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.Indicatore livello carburante
1. Indicatore livello carburante
Con la chiave su “ON”, l’indicatore di livel-
lo carburante indica la quantità di carbu-
rante nel serbatoio carburante. Quando si
gira la chiave su “ON”, tutti i segmenti del
display dell’indicatore livello carburante
appaiono uno dopo l’altro e poi si spen-
gono per provare il circuito elettrico. Man
mano che il livello carburante scende, i
segmenti sul display spariscono verso la
lettera “E” (vuoto). Quando resta soltanto
un segmento accanto alla lettera “E” (vuo-
to), effettuare il rifornimento il più presto
possibile.
NOTA
Questo segnalatore livello carburante è
equipaggiato con un dispositivo di auto-
diagnosi. Se il circuito elettrico è difetto-so, tutti i segmenti iniziano a lampeggiare.
In questo caso, far controllare il circuito
elettrico da un concessionario Yamaha.
Sistemi di autodiagnosi
1. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS) “ ”
2. Spia immobilizer
3. Spia guasto motore “ ”
Questo modello è equipaggiato con un
dispositivo di autodiagnosi per vari circui-
ti elettrici.
Se uno dei circuiti elettrici del motore è
difettoso, la spia guasto motore inizia a
lampeggiare. In questo caso, far controlla-
re il veicolo da un concessionario Yamaha.
(per modelli con ABS)
Se uno dei circuiti elettrici dell’ABS è
ABS
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
56P-F8199-H0 30/6/10 15:49 Página 26

difettoso, la spia ABS si accenderà. In
questo caso, far controllare il veicolo da
un concessionario Yamaha.
Questo modello è equipaggiato anche
con un dispositivo di autodiagnosi per il
sistema immobilizer.
Se uno dei circuiti dell’immobilizer è difet-
toso, la spia immobilizer inizia a lampeg-
giare. In questo caso, far controllare il vei-
colo da un concessionario Yamaha.
TIP
Tuttavia, se la spia di segnalazione lam-
peggia lentamente per cinque volte, e poi
lampeggia rapidamente per due volte
ripetutamente, questo errore potrebbe
essere causato da una interferenza del
trasponditore. In questo caso, tentare
quanto segue.
1. Usare la chiave di ricodifica per
avviare il motore.
2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con
le chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il vei-
colo, la chiave di ricodifica e le due
chiavi standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
HAU12331
Allarme antifurto (optional)
A richiesta, si può fare installare su questo
modello un allarme antifurto da un con-
cessionario Yamaha. Contattare un con-
cessionario Yamaha per maggiori infor-
mazioni.
HAU12348
Interruttori manubrio
Sinistra
1. Interruttore di segnalazione luce abbagliante
“”
2. Commutatore luce abbagliante/anabba-
gliante “ / ”
3. Interruttore dell’avvisatore acustico “ ”
4. Interruttore indicatori di direzione “ / ”
5. Interruttore luci d’emergenza “ ”
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
56P-F8199-H0 30/6/10 15:49 Página 27

HCAS0040
Le seguenti spie d’avvertimento e di
segnalazione dovrebbero accendersi
per pochi secondi e poi spegnersi.
Spia marcia in folle
Spia indicatore di direzione
Spia luce abbagliante
Spia guasto motore
Spia temperatura liquido refrige-
rante
Spia immobilizer
Spia ABS (per modelli con ABS)
Se una spia d’avvertimento o di segna-
lazione non si spegne, vedere pagina
3-4 per il controllo del circuito della
spia d’avvertimento o di segnalazione.
2. Mettere la trasmissione in posizione
di folle.
NOTA
Quando la trasmissione è in posizione di
folle, la spia marcia in folle dovrebbe
essere accesa, altrimenti fare controllare il
circuito elettrico da un concessionario
Yamaha.
3. Accendere il motore premendo l’in-
terruttore avviamento. ATTENZIO-
NE: Per allungare al massimo la
vita del motore, non accelerarebruscamente quando il motore è
freddo!
[HCA11041]
NOTA
Se il motore non si avvia, rilasciare l’inter-
ruttore avviamento, attendere alcuni
secondi e poi riprovare. Ogni tentativo di
accensione deve essere il più breve pos-
sibile per preservare la batteria. Non ten-
tare di far girare il motore per più di 10
secondi per ogni tentativo.
NOTA
Il motore è caldo quando risponde rapida-
mente all’acceleratore.
HAU16671
Cambi di marcia
1. Pedale cambio
2. Posizione di folle
Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse con-
dizioni di marcia: avviamento, accelera-
zione, salite ecc.
Le posizioni del selettore cambio sono
indicate nell’illustrazione.
NOTA
Per mettere il cambio in posizione di folle,
premere diverse volte il pedale del cambio
fino alla fine della sua corsa, e poi alzarlo
leggermente.
ATTENZIONE
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
56P-F8199-H0 30/6/10 15:49 Página 44

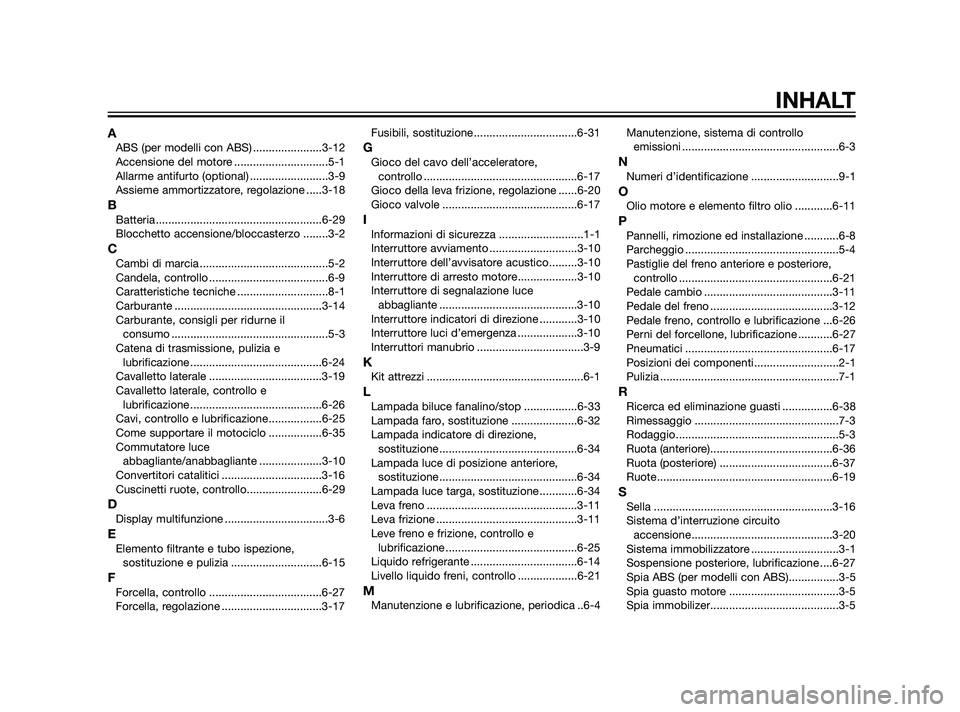

AABS (per modelli con ABS) ......................3-12
Accensione del motore ..............................5-1
Allarme antifurto (optional) .........................3-9
Assieme ammortizzatore, regolazione .....3-18
BBatteria .....................................................6-29
Blocchetto accensione/bloccasterzo ........3-2
CCambi di marcia .........................................5-2
Candela, controllo ......................................6-9
Caratteristiche tecniche .............................8-1
Carburante ...............................................3-14
Carburante, consigli per ridurne il
consumo ..................................................5-3
Catena di trasmissione, pulizia e
lubrificazione ..........................................6-24
Cavalletto laterale ....................................3-19
Cavalletto laterale, controllo e
lubrificazione ..........................................6-26
Cavi, controllo e lubrificazione.................6-25
Come supportare il motociclo .................6-35
Commutatore luce
abbagliante/anabbagliante ....................3-10
Convertitori catalitici ................................3-16
Cuscinetti ruote, controllo........................6-29
DDisplay multifunzione .................................3-6
EElemento filtrante e tubo ispezione,
sostituzione e pulizia .............................6-15
FForcella, controllo ....................................6-27
Forcella, regolazione ................................3-17Fusibili, sostituzione.................................6-31
GGioco del cavo dell’acceleratore,
controllo .................................................6-17
Gioco della leva frizione, regolazione ......6-20
Gioco valvole ...........................................6-17
IInformazioni di sicurezza ...........................1-1
Interruttore avviamento ............................3-10
Interruttore dell’avvisatore acustico.........3-10
Interruttore di arresto motore...................3-10
Interruttore di segnalazione luce
abbagliante ............................................3-10
Interruttore indicatori di direzione ............3-10
Interruttore luci d’emergenza ...................3-10
Interruttori manubrio ..................................3-9
KKit attrezzi ..................................................6-1
LLampada biluce fanalino/stop .................6-33
Lampada faro, sostituzione .....................6-32
Lampada indicatore di direzione,
sostituzione............................................6-34
Lampada luce di posizione anteriore,
sostituzione............................................6-34
Lampada luce targa, sostituzione ............6-34
Leva freno ................................................3-11
Leva frizione .............................................3-11
Leve freno e frizione, controllo e
lubrificazione ..........................................6-25
Liquido refrigerante ..................................6-14
Livello liquido freni, controllo ...................6-21
MManutenzione e lubrificazione, periodica ..6-4Manutenzione, sistema di controllo
emissioni ..................................................6-3
NNumeri d’identificazione ............................9-1
OOlio motore e elemento filtro olio ............6-11
PPannelli, rimozione ed installazione ...........6-8
Parcheggio .................................................5-4
Pastiglie del freno anteriore e posteriore,
controllo .................................................6-21
Pedale cambio .........................................3-11
Pedale del freno .......................................3-12
Pedale freno, controllo e lubrificazione ...6-26
Perni del forcellone, lubrificazione ...........6-27
Pneumatici ...............................................6-17
Posizioni dei componenti...........................2-1
Pulizia .........................................................7-1
RRicerca ed eliminazione guasti ................6-38
Rimessaggio ..............................................7-3
Rodaggio....................................................5-3
Ruota (anteriore).......................................6-36
Ruota (posteriore) ....................................6-37
Ruote........................................................6-19
SSella .........................................................3-16
Sistema d’interruzione circuito
accensione.............................................3-20
Sistema immobilizzatore ............................3-1
Sospensione posteriore, lubrificazione ....6-27
Spia ABS (per modelli con ABS)................3-5
Spia guasto motore ...................................3-5
Spia immobilizer.........................................3-5
INHALT
56P-F8199-H0 30/6/10 15:49 Página 97
