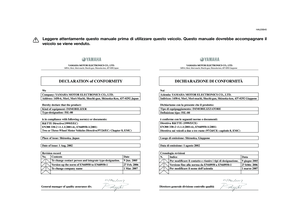

DECLARATION of CONFORMITY






  

General manager of quality assurance div.
DICHIARAZIONE DI CONFORMITÀ






  
  

Direttore generale divisione controllo qualità
1Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 20072
3
Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Versione fino alla norma da EN60950 a EN60950-1
Per modificare il nome dell’azienda27 febbr. 20061 marzo 20072
3 Cronologia revisioni
N. Indice Data
Per modificare il contatto e riunire i tipi di designazione.9 giugno 2005
Date of issue: 1 Aug. 2002Data di emissione: 1 agosto 2002
Place of issue: Shizuoka, JapanLuogo di emissione: Shizuoka, Giappone
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:Direttiva R&TTE (1999/5/CE)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Direttiva sui veicoli a due o tre ruote (97/24/CE: capitolo 8, EMC) è conforme con le seguenti norme o documenti:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:Tipo di equipaggiamento: IMMOBILIZZATORE
Definizione tipo: 5SL-00 Dichiariamo con la presente che il prodotto:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWeAzienda: YAMAHA MOTOR ELECTRONICS CO., LTD.Indirizzo: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Giappone
Noi
56P-F8199-H0 30/6/10 15:49 Página 2

HAU10102

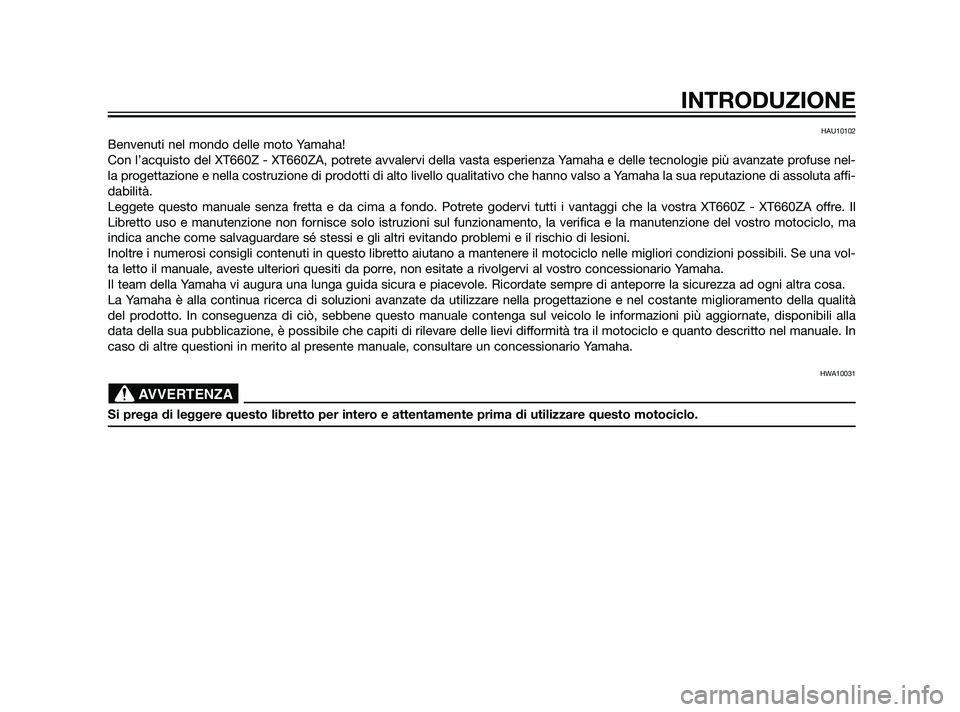

Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del XT660Z - XT660ZA, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nel-
la progettazione e nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affi-
dabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra XT660Z - XT660ZA offre. Il
Libretto uso e manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro motociclo, ma
indica anche come salvaguardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il motociclo nelle migliori condizioni possibili. Se una vol-
ta letto il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qualità
del prodotto. In conseguenza di ciò, sebbene questo manuale contenga sul veicolo le informazioni più aggiornate, disponibili alla
data della sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra il motociclo e quanto descritto nel manuale. In
caso di altre questioni in merito al presente manuale, consultare un concessionario Yamaha.
HWA10031
Si prega di leggere questo libretto per intero e attentamente prima di utilizzare questo motociclo.
AVVERTENZA
INTRODUZIONE
56P-F8199-H0 30/6/10 15:49 Página 3

HAU10132

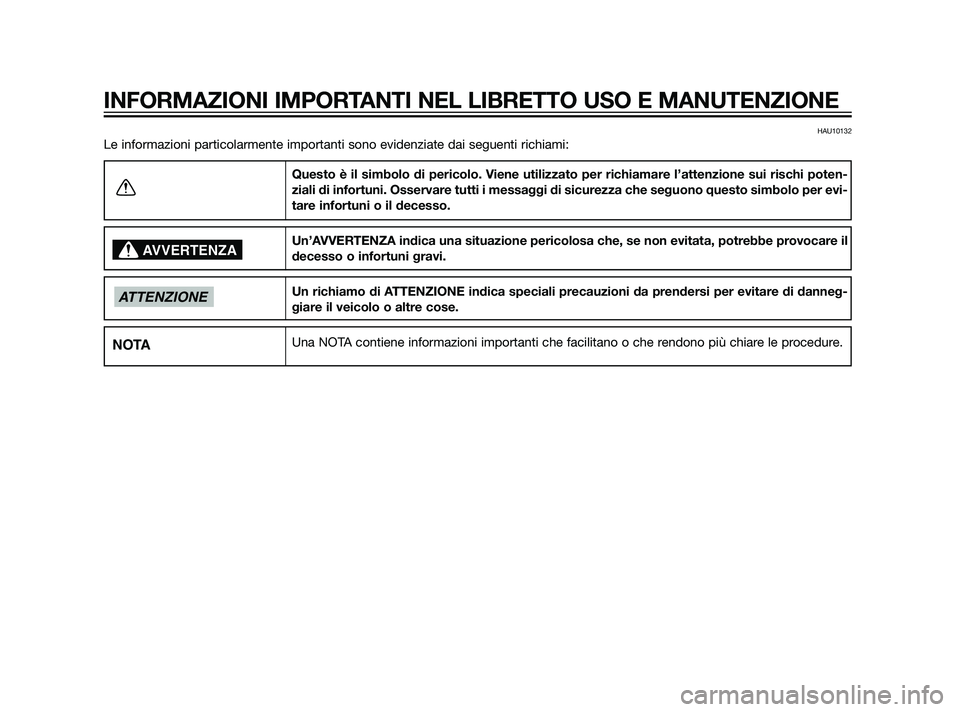

Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
Questo è il simbolo di pericolo. Viene utilizzato per richiamare l’attenzione sui rischi poten-
ziali di infortuni. Osservare tutti i messaggi di sicurezza che seguono questo simbolo per evi-
tare infortuni o il decesso.
Un’AVVERTENZA indica una situazione pericolosa che, se non evitata, potrebbe provocare il
decesso o infortuni gravi.
Un richiamo di ATTENZIONE indica speciali precauzioni da prendersi per evitare di danneg-
giare il veicolo o altre cose.
Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le procedure.
NOTA
ATTENZIONE
AVVERTENZA
INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
56P-F8199-H0 30/6/10 15:49 Página 4

HAUS1172
XT660Z - XT660ZA
USO E MANUTENZIONE

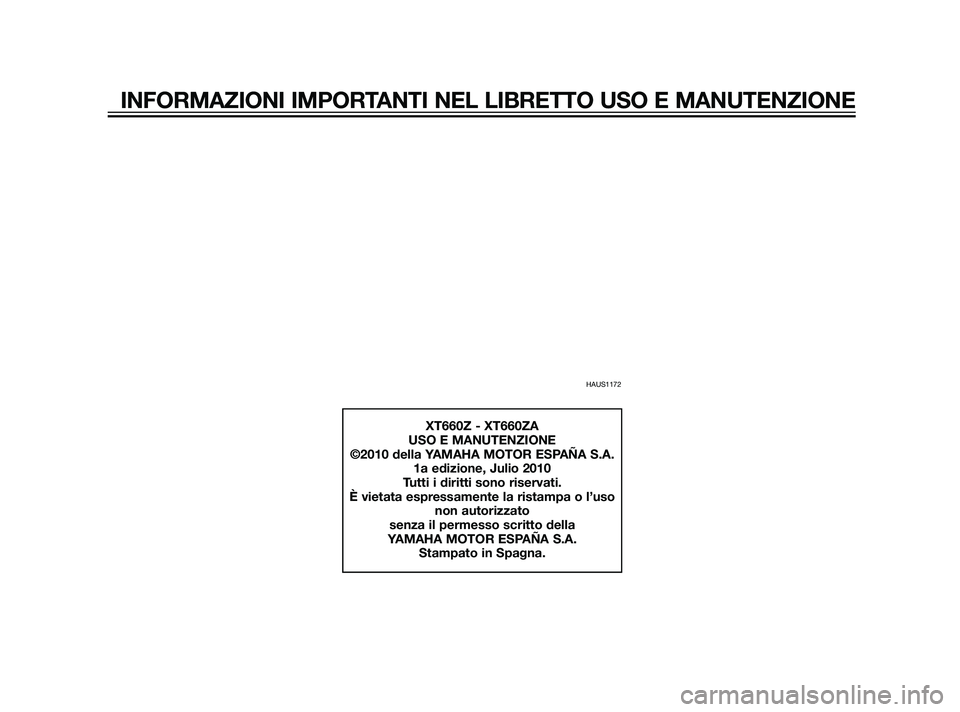

©2010 della YAMAHA MOTOR ESPAÑA S.A.
1a edizione, Julio 2010
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
YAMAHA MOTOR ESPAÑA S.A.
Stampato in Spagna.
INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
56P-F8199-H0 30/6/10 15:49 Página 5

56P-F8199-H0 30/6/10 15:49 Página 6

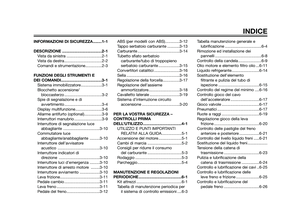

INFORMAZIONI DI SICUREZZA........1-1
DESCRIZIONE ....................................2-1Vista da sinistra ................................2-1
Vista da destra ..................................2-2
Comandi e strumentazione...............2-3
FUNZIONI DEGLI STRUMENTI E
DEI COMANDI.....................................3-1 Sistema immobilizzatore...................3-1
Blocchetto accensione/bloccasterzo ..................................3-2
Spie di segnalazione e di avvertimento ..................................3-4
Display multifunzione........................3-6
Allarme antifurto (optional)................3-9
Interruttori manubrio .........................3-9
Interruttore di segnalazione luce abbagliante .................................3-10
Commutatore luce abbagliante/anabbagliante .........3-10
Interruttore dell’avvisatore acustico ......................................3-10
Interruttore indicatori di direzione .....................................3-10
Interruttore luci d’emergenza .........3-10
Interruttore di arresto motore ........3-10
Interruttore avviamento ..................3-10
Leva frizione....................................3-11
Pedale cambio ................................3-11
Leva freno .......................................3-11
Pedale del freno..............................3-12 ABS (per modelli con ABS).............3-12
Tappo serbatoio carburante ...........3-13
Carburante ......................................3-14
Tubetto sfiato serbatoio
carburante/tubo di troppopieno
serbatoio carburante ...................3-15
Convertitori catalitici .......................3-16
Sella ................................................3-16
Regolazione della forcella ...............3-17
Regolazione dell’assieme ammortizzatore............................3-18
Cavalletto laterale ...........................3-19
Sistema d’interruzione circuito accensione ..................................3-20
PER LA VOSTRA SICUREZZA –
CONTROLLI PRIMA
DELL’UTILIZZO ...................................4-1 UTILIZZO E PUNTI IMPORTANTIRELATIVI ALLA GUIDA ..................5-1
Accensione del motore .....................5-1
Cambi di marcia ...............................5-2
Consigli per ridurre il consumo del carburante ...............................5-3
Rodaggio ..........................................5-3
Parcheggio ........................................5-4
MANUTENZIONE E REGOLAZIONI
PERIODICHE .......................................6-1 Kit attrezzi .........................................6-1
Tabella di manutenzione periodica peril sistema di controllo emissioni ....6-3 Tabella manutenzione generale e
lubrificazione .................................6-4
Rimozione ed installazione dei pannelli ..........................................6-8
Controllo della candela .....................6-9
Olio motore e elemento filtro olio ...6-11
Liquido refrigerante.........................6-14
Sostituzione dell’elemento filtrante e pulizia del tubo di
ispezione .....................................6-15
Controllo del regime del minimo ....6-16
Controllo gioco del cavo dell’acceleratore ..........................6-17
Gioco valvole ..................................6-17
Pneumatici ......................................6-17
Ruote a raggi ..................................6-19
Regolazione gioco della leva frizione .........................................6-20
Controllo delle pastiglie del freno anteriore e posteriore ..................6-21
Controllo del livello liquido freni .....6-21
Sostituzione del liquido freni ..................
Tensione della catena di trasmissione ................................6-23
Pulizia e lubrificazione della catena di trasmissione ................6-24
Controllo e lubrificazione dei cavi ..6-25
Controllo e lubrificazione delle leve freno e frizione .....................6-25
Controllo e lubrificazione del pedale freno ................................6-26
INDICE
56P-F8199-H0 19/7/10 16:06 Página 7

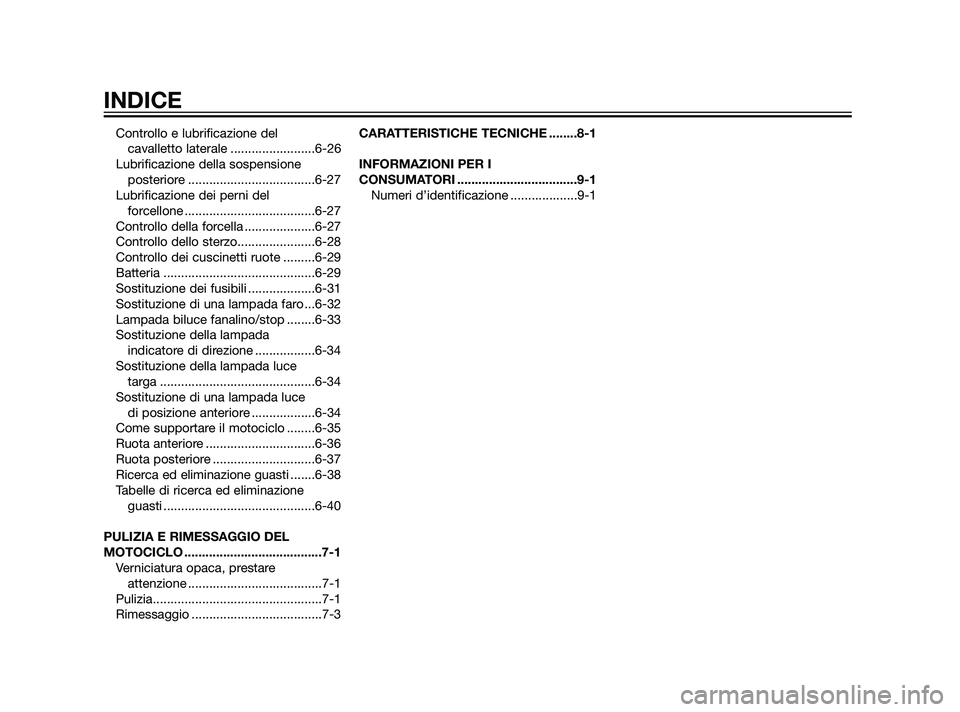

Controllo e lubrificazione del
cavalletto laterale ........................6-26
Lubrificazione della sospensione
posteriore ....................................6-27
Lubrificazione dei perni del
forcellone .....................................6-27
Controllo della forcella ....................6-27
Controllo dello sterzo......................6-28
Controllo dei cuscinetti ruote .........6-29
Batteria ...........................................6-29
Sostituzione dei fusibili ...................6-31
Sostituzione di una lampada faro ...6-32
Lampada biluce fanalino/stop ........6-33
Sostituzione della lampada
indicatore di direzione .................6-34
Sostituzione della lampada luce
targa ............................................6-34
Sostituzione di una lampada luce
di posizione anteriore ..................6-34
Come supportare il motociclo ........6-35
Ruota anteriore ...............................6-36
Ruota posteriore .............................6-37
Ricerca ed eliminazione guasti .......6-38
Tabelle di ricerca ed eliminazione
guasti ...........................................6-40
PULIZIA E RIMESSAGGIO DEL
MOTOCICLO .......................................7-1
Verniciatura opaca, prestare
attenzione ......................................7-1
Pulizia................................................7-1
Rimessaggio .....................................7-3CARATTERISTICHE TECNICHE ........8-1

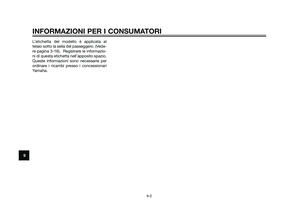

INFORMAZIONI PER I
CONSUMATORI ..................................9-1
Numeri d’identificazione ...................9-1
INDICE
