2011 YAMAHA XMAX 125 Betriebsanleitungen (in German)

lDen Kunststoffteil der Schlüssel
nicht zerlegen.
Keine zwei Schlüssel eines Weg-
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.
Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsper-
rensysteme, vom Hauptschlüssel
zur Neuprogrammierung fern hal-
ten.
Schlüssel anderer Wegfahrsper-
rensysteme vom Zündschloss fern
halten, da diese Signalstörungen
verursachen können.
GAU10472

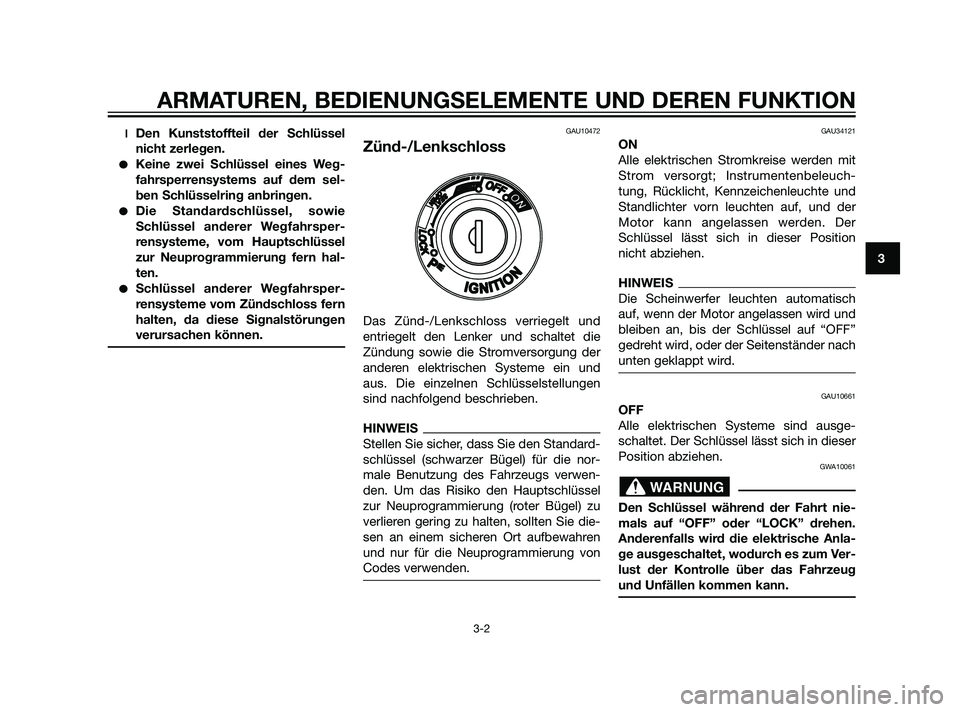

Zünd-/Lenkschloss
Das Zünd-/Lenkschloss verriegelt und
entriegelt den Lenker und schaltet die
Zündung sowie die Stromversorgung der
anderen elektrischen Systeme ein und
aus. Die einzelnen Schlüsselstellungen
sind nachfolgend beschrieben.
HINWEIS
Stellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die nor-
male Benutzung des Fahrzeugs verwen-
den. Um das Risiko den Hauptschlüssel
zur Neuprogrammierung (roter Bügel) zu
verlieren gering zu halten, sollten Sie die-
sen an einem sicheren Ort aufbewahren
und nur für die Neuprogrammierung von
Codes verwenden.
GAU34121
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuch-
tung, Rücklicht, Kennzeichenleuchte und
Standlichter vorn leuchten auf, und der
Motor kann angelassen werden. Der
Schlüssel lässt sich in dieser Position
nicht abziehen.
HINWEIS
Die Scheinwerfer leuchten automatisch
auf, wenn der Motor angelassen wird und
bleiben an, bis der Schlüssel auf “OFF”
gedreht wird, oder der Seitenständer nach
unten geklappt wird.
GAU10661
OFF
Alle elektrischen Systeme sind ausge-
schaltet. Der Schlüssel lässt sich in dieser
Position abziehen.
GWA10061
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anla-
ge ausgeschaltet, wodurch es zum Ver-
lust der Kontrolle über das Fahrzeug
und Unfällen kommen kann.
WARNUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3
37P-F8199-G1 19/2/10 05:17 Página 17

GAU10683

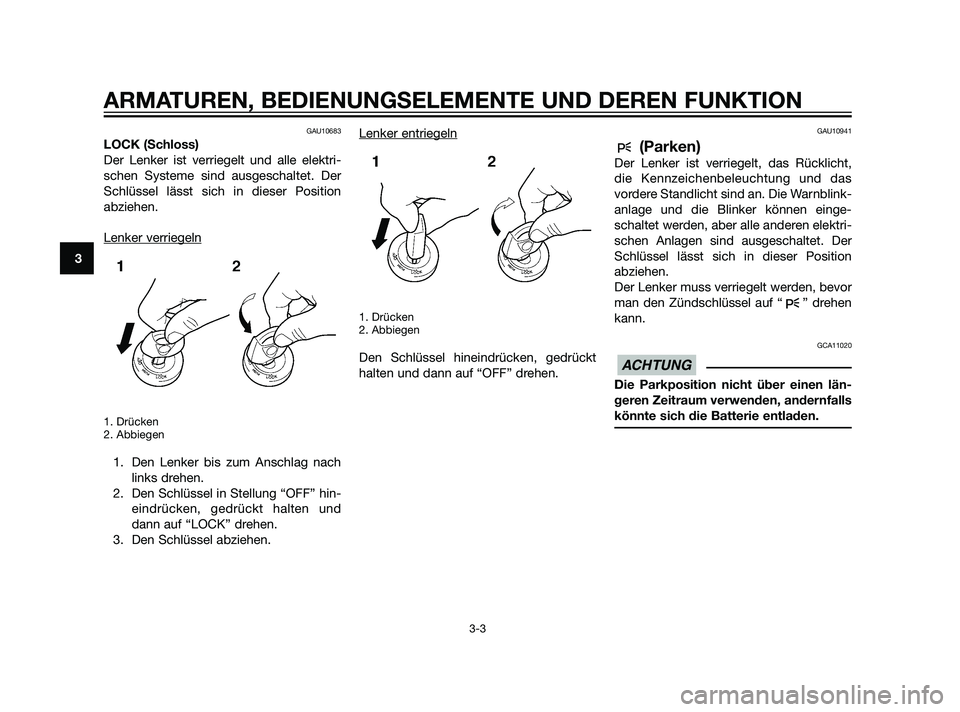

LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position
abziehen.
Lenker verriegeln
1. Drücken
2. Abbiegen
1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Schlüssel in Stellung “OFF” hin-
eindrücken, gedrückt halten und
dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.Lenker entriegeln
1. Drücken
2. Abbiegen
Den Schlüssel hineindrücken, gedrückt
halten und dann auf “OFF” drehen.
GAU10941
(Parken)
Der Lenker ist verriegelt, das Rücklicht,
die Kennzeichenbeleuchtung und das
vordere Standlicht sind an. Die Warnblink-
anlage und die Blinker können einge-
schaltet werden, aber alle anderen elektri-
schen Anlagen sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position
abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
GCA11020
Die Parkposition nicht über einen län-
geren Zeitraum verwenden, andernfalls
könnte sich die Batterie entladen.
ACHTUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
37P-F8199-G1 19/2/10 05:17 Página 18

GAU11004
Warn- und Kontrollleuchten
1. Blinker-Kontrollleuchten “ ” und “ ”
2. Fernlicht-Kontrollleuchte “ ”
3. Anzeigeleuchte des Wegfahrsperren-Systems
4. Motorstörungs-Warnleuchte “ ”
5. Antiblockiersystem (ABS)-Warnleuchte “ ” (für ABS-Modelle)
GAU11030
Blinker-Kontrollleuchten “ ” und
“”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrollleuchte.
GAU11080
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU43023
Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf oder
blinkt, wenn ein elektrischer Überwa-
chungskreis des Motors nicht korrekt
arbeitet. Lassen Sie in diesem Fall die
Stromkreis-Prüfeinrichtung von einer
Yamaha-Fachwerkstatt überprüfen.
Der elektrische Stromkreis der Warn-
leuchte kann durch Drehen des Schlüs-
sels in Stellung “ON” geprüft werden. Die
Warnleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
HINWEIS
Diese Warnleuchte leuchtet auf, wenn der
Schlüssel in die Stellung “ON” gedreht
und der Starterschalter gedrückt wird,
damit wird jedoch keine Störung ange-
zeigt.
GAU43032
ABS-Warnleuchte “ ” (für ABS-
Modelle)
GCA10831
Wenn die ABS-Warnleuchte während
des Fahrens aufleuchtet oder zu blin-
ken beginnt, arbeitet das ABS mögli-
cherweise nicht korrekt. In diesem Fall
den Stromkreis von einer Yamaha-
Fachwerkstatt überprüfen lassen.
Für nähere Angaben zur Funktionsweise
des Antiblockiersystems siehe Seite
3-13.
Der elektrische Stromkreis der Warn-
leuchte kann geprüft der Zündschlüssel
auf “ON” gestellt wird. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GWA11350
Leuchtet die ABS-Warnleuchte auf,
oder beginnt sie während der Fahrt zu
blinken, wechselt das Bremssystem
WARNUNG
ACHTUNG
ABS
ABS
123
4
5
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
37P-F8199-G1 22/2/10 16:05 Página 19

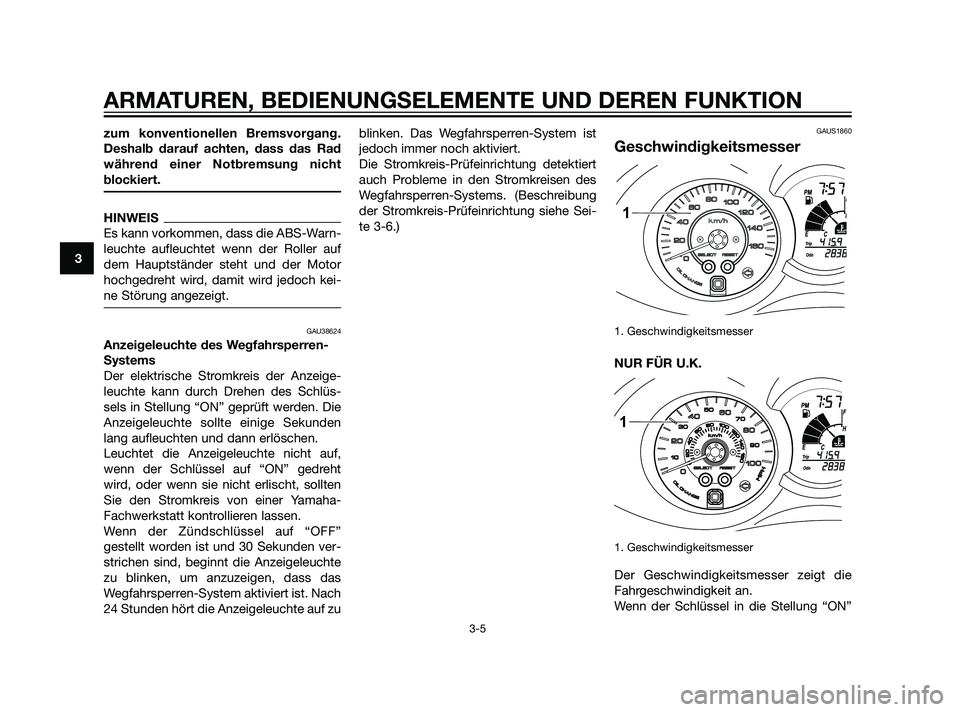

zum konventionellen Bremsvorgang.
Deshalb darauf achten, dass das Rad
während einer Notbremsung nicht
blockiert.
HINWEIS
Es kann vorkommen, dass die ABS-Warn-
leuchte aufleuchtet wenn der Roller auf
dem Hauptständer steht und der Motor
hochgedreht wird, damit wird jedoch kei-
ne Störung angezeigt.
GAU38624
Anzeigeleuchte des Wegfahrsperren-
Systems
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüs-
sels in Stellung “ON” geprüft werden. Die
Anzeigeleuchte sollte einige Sekunden
lang aufleuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf “ON” gedreht
wird, oder wenn sie nicht erlischt, sollten
Sie den Stromkreis von einer Yamaha-
Fachwerkstatt kontrollieren lassen.
Wenn der Zündschlüssel auf “OFF”
gestellt worden ist und 30 Sekunden ver-
strichen sind, beginnt die Anzeigeleuchte
zu blinken, um anzuzeigen, dass das
Wegfahrsperren-System aktiviert ist. Nach
24 Stunden hört die Anzeigeleuchte auf zublinken. Das Wegfahrsperren-System ist
jedoch immer noch aktiviert.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Sei-
te 3-6.)
GAUS1860
Geschwindigkeitsmesser
1. Geschwindigkeitsmesser
NUR FÜR U.K.
1. Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an.
Wenn der Schlüssel in die Stellung “ON”
1
1
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
37P-F8199-G1 19/2/10 05:17 Página 20

gedreht wird, wandert die Nadel des
Geschwindigkeitsmessers zur Prüfung
des elektrischen Stromkreises einmal
über den ganzen Geschwindigkeitsbe-
reich und kehrt dann wieder zurück auf
Null.GAU11872

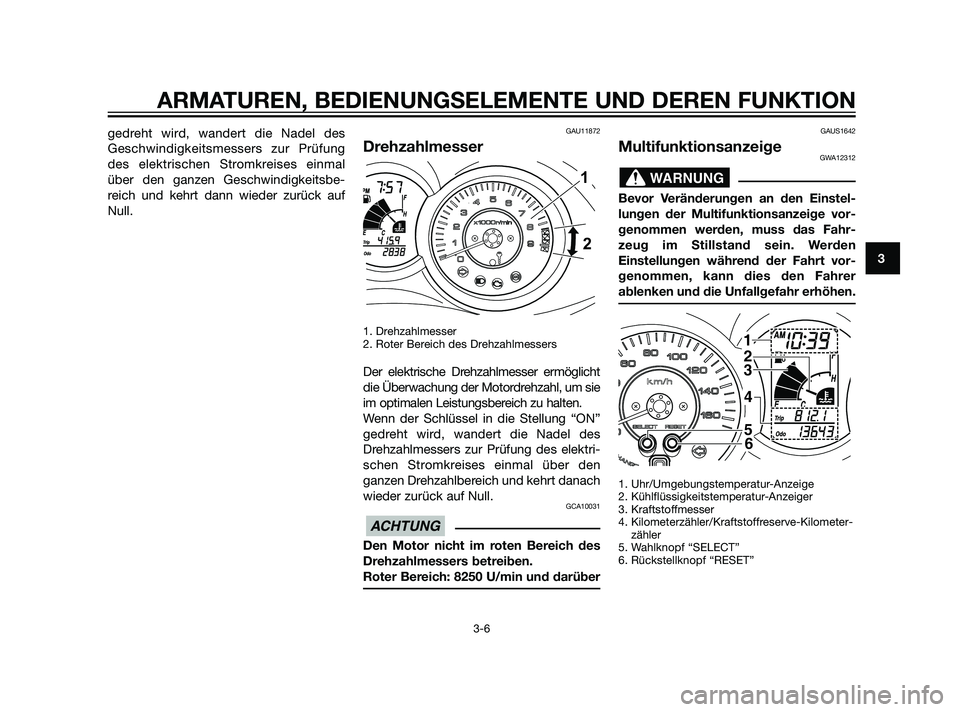

Drehzahlmesser
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um sie
im optimalen Leistungsbereich zu halten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des
Drehzahlmessers zur Prüfung des elektri-
schen Stromkreises einmal über den
ganzen Drehzahlbereich und kehrt danach
wieder zurück auf Null.
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.
Roter Bereich: 8250 U/min und darüber
GAUS1642
MultifunktionsanzeigeGWA12312
Bevor Veränderungen an den Einstel-
lungen der Multifunktionsanzeige vor-
genommen werden, muss das Fahr-
zeug im Stillstand sein. Werden
Einstellungen während der Fahrt vor-
genommen, kann dies den Fahrer
ablenken und die Unfallgefahr erhöhen.
1. Uhr/Umgebungstemperatur-Anzeige
2. Kühlflüssigkeitstemperatur-Anzeiger
3. Kraftstoffmesser
4. Kilometerzähler/Kraftstoffreserve-Kilometer-
zähler
5. Wahlknopf “SELECT”
6. Rückstellknopf “RESET”
1
2
3
4
5
6
WARNUNG
ACHTUNG
1
2
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
37P-F8199-G1 19/2/10 05:17 Página 21

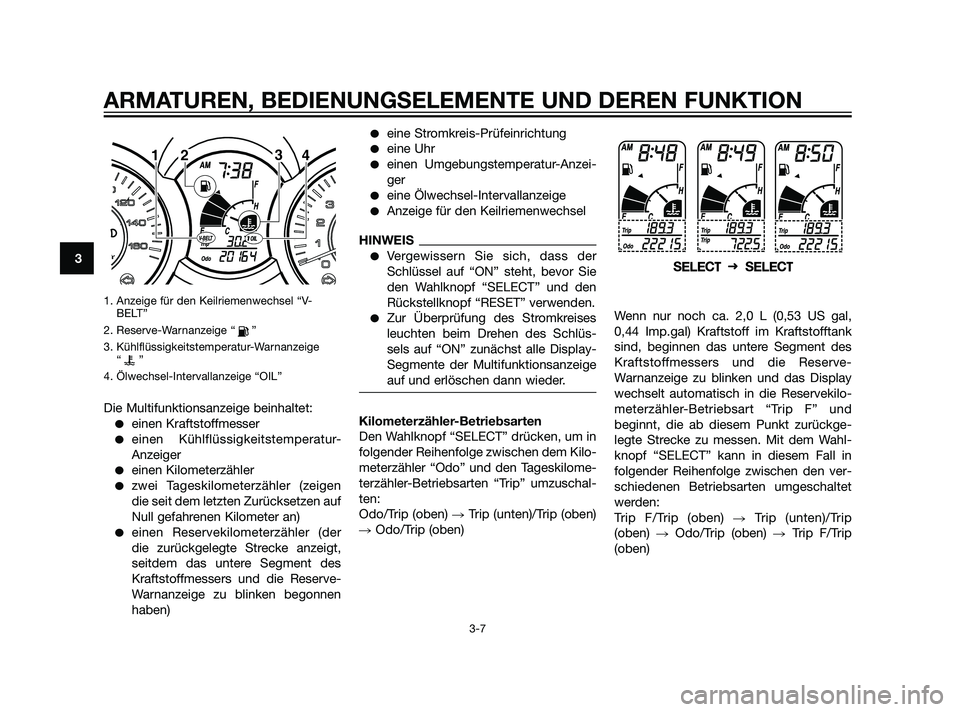

1. Anzeige für den Keilriemenwechsel “V-BELT”
2. Reserve-Warnanzeige “ ”
3. Kühlflüssigkeitstemperatur-Warnanzeige “”
4. Ölwechsel-Intervallanzeige “OIL”
Die Multifunktionsanzeige beinhaltet:
einen Kraftstoffmesser
einen Kühlflüssigkeitstemperatur-
Anzeiger
einen Kilometerzähler
zwei Tageskilometerzähler (zeigen
die seit dem letzten Zurücksetzen auf
Null gefahrenen Kilometer an)
einen Reservekilometerzähler (der
die zurückgelegte Strecke anzeigt,
seitdem das untere Segment des
Kraftstoffmessers und die Reserve-
Warnanzeige zu blinken begonnen
haben)
eine Stromkreis-Prüfeinrichtung
eine Uhr
einen Umgebungstemperatur-Anzei-
ger
eine Ölwechsel-Intervallanzeige
Anzeige für den Keilriemenwechsel
HINWEIS
Vergewissern Sie sich, dass der
Schlüssel auf “ON” steht, bevor Sie
den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” verwenden.
Zur Überprüfung des Stromkreises
leuchten beim Drehen des Schlüs-
sels auf “ON” zunächst alle Display-
Segmente der Multifunktionsanzeige
auf und erlöschen dann wieder.
Kilometerzähler-Betriebsarten
Den Wahlknopf “SELECT” drücken, um in
folgender Reihenfolge zwischen dem Kilo-
meterzähler “Odo” und den Tageskilome-
terzähler-Betriebsarten “Trip” umzuschal-
ten:
Odo/Trip (oben)  Trip (unten)/Trip (oben)
 Odo/Trip (oben) Wenn nur noch ca. 2,0 L (0,53 US gal,
0,44 Imp.gal) Kraftstoff im Kraftstofftank
sind, beginnen das untere Segment des
Kraftstoffmessers und die Reserve-
Warnanzeige zu blinken und das Display
wechselt automatisch in die Reservekilo-
meterzähler-Betriebsart “Trip F” und
beginnt, die ab diesem Punkt zurückge-
legte Strecke zu messen. Mit dem Wahl-
knopf “SELECT” kann in diesem Fall in
folgender Reihenfolge zwischen den ver-
schiedenen Betriebsarten umgeschaltet
werden:
Trip F/Trip (oben)
Trip (unten)/Trip
(oben) Odo/Trip (oben)  Trip F/Trip
(oben)
12 3
4
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
37P-F8199-G1 13/4/10 07:34 Página 22

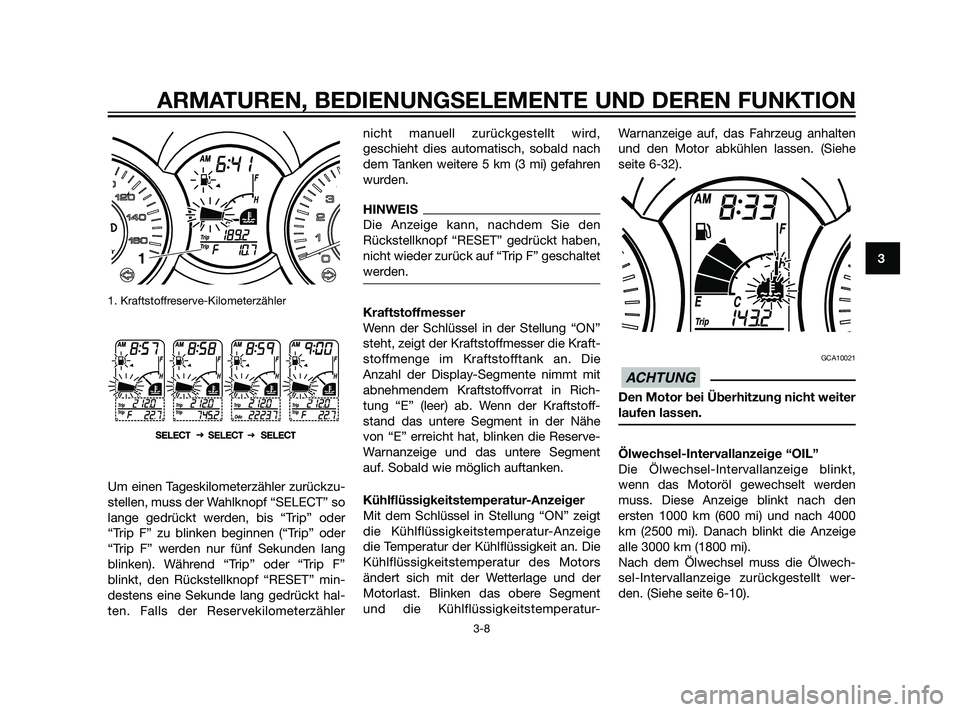

1. Kraftstoffreserve-Kilometerzähler
Um einen Tageskilometerzähler zurückzu-
stellen, muss der Wahlknopf “SELECT” so
lange gedrückt werden, bis “Trip” oder
“Trip F” zu blinken beginnen (“Trip” oder
“Trip F” werden nur fünf Sekunden lang
blinken). Während “Trip” oder “Trip F”
blinkt, den Rückstellknopf “RESET” min-
destens eine Sekunde lang gedrückt hal-
ten. Falls der Reservekilometerzählernicht manuell zurückgestellt wird,
geschieht dies automatisch, sobald nach
dem Tanken weitere 5 km (3 mi) gefahren
wurden.
HINWEIS
Die Anzeige kann, nachdem Sie den
Rückstellknopf “RESET” gedrückt haben,
nicht wieder zurück auf “Trip F” geschaltet
werden.
Kraftstoffmesser
Wenn der Schlüssel in der Stellung “ON”
steht, zeigt der Kraftstoffmesser die Kraft-
stoffmenge im Kraftstofftank an. Die
Anzahl der Display-Segmente nimmt mit
abnehmendem Kraftstoffvorrat in Rich-
tung “E” (leer) ab. Wenn der Kraftstoff-
stand das untere Segment in der Nähe
von “E” erreicht hat, blinken die Reserve-
Warnanzeige und das untere Segment
auf. Sobald wie möglich auftanken.
Kühlflüssigkeitstemperatur-Anzeiger
Mit dem Schlüssel in Stellung “ON” zeigt
die Kühlflüssigkeitstemperatur-Anzeige
die Temperatur der Kühlflüssigkeit an. Die
Kühlflüssigkeitstemperatur des Motors
ändert sich mit der Wetterlage und der
Motorlast. Blinken das obere Segment
und die Kühlflüssigkeitstemperatur-Warnanzeige auf, das Fahrzeug anhalten
und den Motor abkühlen lassen. (Siehe
seite 6-32).
GCA10021
Den Motor bei Überhitzung nicht weiter
laufen lassen.
Ölwechsel-Intervallanzeige “OIL”
Die Ölwechsel-Intervallanzeige blinkt,
wenn das Motoröl gewechselt werden
muss. Diese Anzeige blinkt nach den
ersten 1000 km (600 mi) und nach 4000
km (2500 mi). Danach blinkt die Anzeige
alle 3000 km (1800 mi).
Nach dem Ölwechsel muss die Ölwech-
sel-Intervallanzeige zurückgestellt wer-
den. (Siehe seite 6-10).
ACHTUNG
1
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
37P-F8199-G1 19/2/10 05:17 Página 23

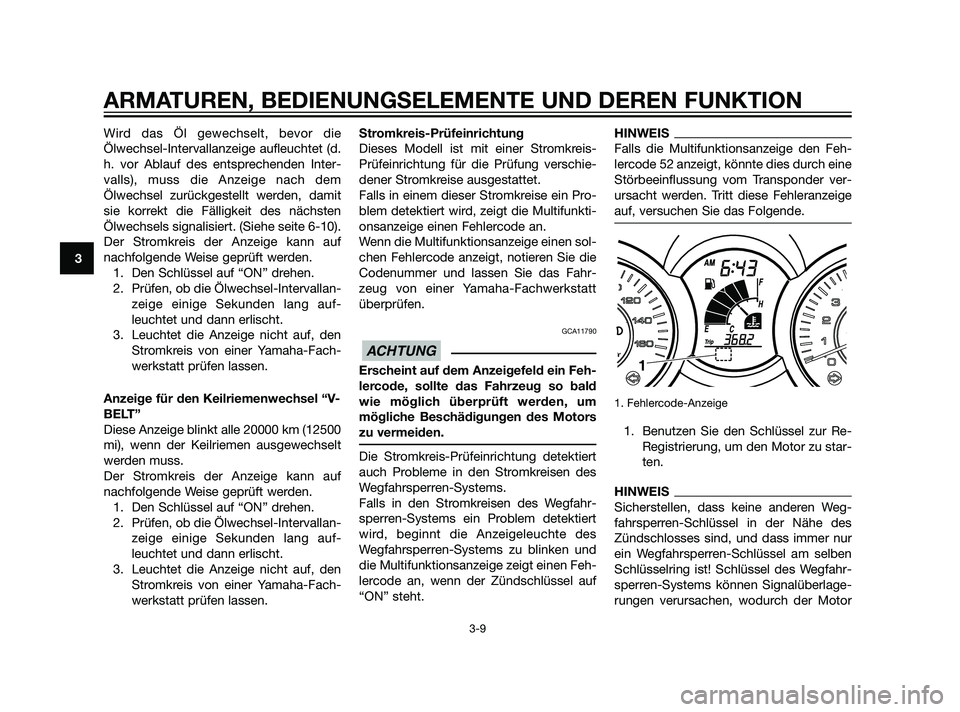

Wird das Öl gewechselt, bevor die
Ölwechsel-Intervallanzeige aufleuchtet (d.
h. vor Ablauf des entsprechenden Inter-
valls), muss die Anzeige nach dem
Ölwechsel zurückgestellt werden, damit
sie korrekt die Fälligkeit des nächsten
Ölwechsels signalisiert. (Siehe seite 6-10).
Der Stromkreis der Anzeige kann auf
nachfolgende Weise geprüft werden.
1. Den Schlüssel auf “ON” drehen.
2. Prüfen, ob die Ölwechsel-Intervallan-
zeige einige Sekunden lang auf-
leuchtet und dann erlischt.
3. Leuchtet die Anzeige nicht auf, den
Stromkreis von einer Yamaha-Fach-
werkstatt prüfen lassen.
Anzeige für den Keilriemenwechsel “V-
BELT”
Diese Anzeige blinkt alle 20000 km (12500
mi), wenn der Keilriemen ausgewechselt
werden muss.
Der Stromkreis der Anzeige kann auf
nachfolgende Weise geprüft werden.
1. Den Schlüssel auf “ON” drehen.
2. Prüfen, ob die Ölwechsel-Intervallan-
zeige einige Sekunden lang auf-
leuchtet und dann erlischt.
3. Leuchtet die Anzeige nicht auf, den
Stromkreis von einer Yamaha-Fach-
werkstatt prüfen lassen.Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-
Prüfeinrichtung für die Prüfung verschie-
dener Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Pro-
blem detektiert wird, zeigt die Multifunkti-
onsanzeige einen Fehlercode an.
Wenn die Multifunktionsanzeige einen sol-
chen Fehlercode anzeigt, notieren Sie die
Codenummer und lassen Sie das Fahr-
zeug von einer Yamaha-Fachwerkstatt
überprüfen.
GCA11790
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald
wie möglich überprüft werden, um
mögliche Beschädigungen des Motors
zu vermeiden.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems.
Falls in den Stromkreisen des Wegfahr-
sperren-Systems ein Problem detektiert
wird, beginnt die Anzeigeleuchte des
Wegfahrsperren-Systems zu blinken und
die Multifunktionsanzeige zeigt einen Feh-
lercode an, wenn der Zündschlüssel auf
“ON” steht.
HINWEIS
Falls die Multifunktionsanzeige den Feh-
lercode 52 anzeigt, könnte dies durch eine
Störbeeinflussung vom Transponder ver-
ursacht werden. Tritt diese Fehleranzeige
auf, versuchen Sie das Folgende.
1. Fehlercode-Anzeige
1. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.
HINWEIS
Sicherstellen, dass keine anderen Weg-
fahrsperren-Schlüssel in der Nähe des
Zündschlosses sind, und dass immer nur
ein Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
1
ACHTUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
37P-F8199-G1 19/2/10 05:17 Página 24
